电梯门禁带钥匙插芯电动插销锁结构

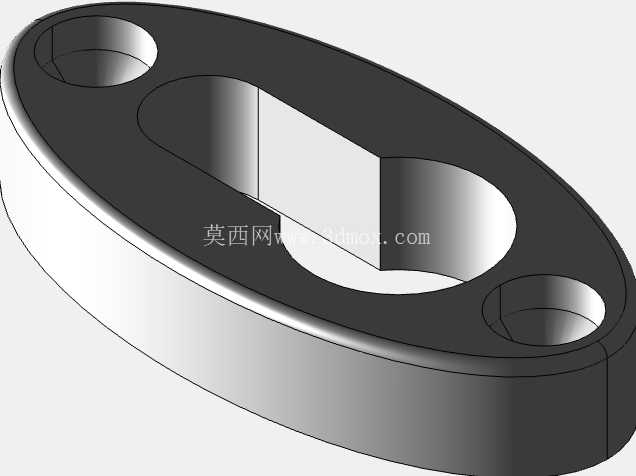

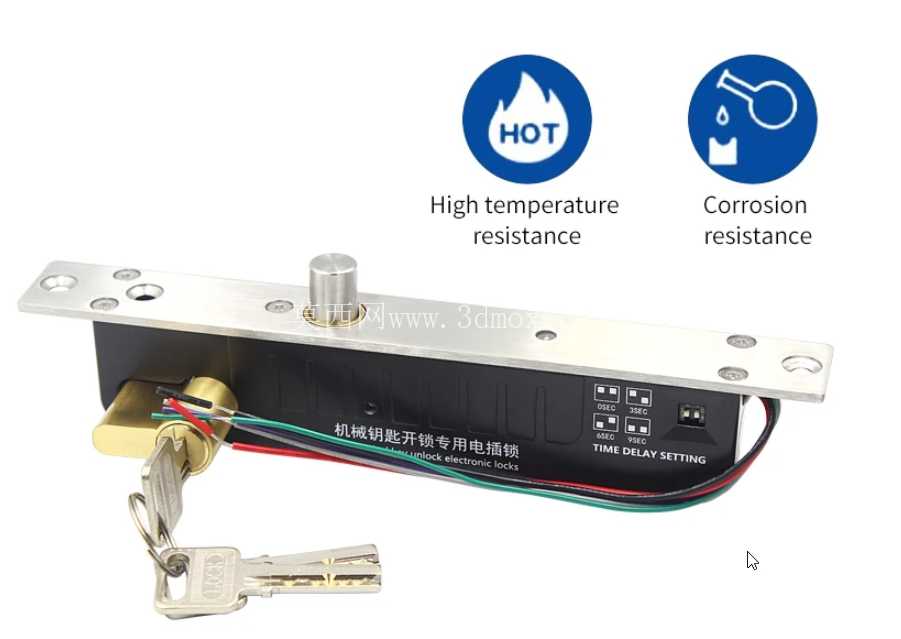

这款带机械钥匙插芯的电动插销锁，核心应用场景覆盖电梯门禁管控、单元门智能通行、防火门权限管控、办公区出入口权限核验等领域，是门禁系统里执行锁闭动作的核心执行部件，区别于普通纯电控插锁，额外搭载的机械钥匙插芯结构，可在电控系统断电、线路故障、信号异常的工况下，通过授权机械钥匙完成手动开锁，避免电控失效后出入口完全锁死无法通行的问题，适配消防应急场景下的通行兜底要求。

从实际功能特性来看，锁体自带延时调节模块，可根据门体的闭合速度、通行场景的人员通行节奏调整插销弹出的延迟时长，避免门体未完全归位时插销提前弹出撞击门框造成结构损坏，也能防止人员通行过程中插销突然上锁引发的夹碰风险。锁体的插销采用硬质不锈钢材质加工，表面做硬化耐磨处理，伸出后与门框锁孔的配合间隙控制在0.2mm以内，侧向可承受超过1000kg的静压力，避免外力撬扯导致插销变形失效。锁体的电控部分做了耐高温、防腐蚀的密封处理，接线端采用绝缘阻燃护套包裹，可在-20℃到60℃的环境温度下稳定工作，适配南方高湿、北方低温的不同户外安装场景，接线支持常开、常闭两种信号输出模式，可直接对接市面上主流的门禁控制器、消防联动系统，不需要额外加装信号转换模块。

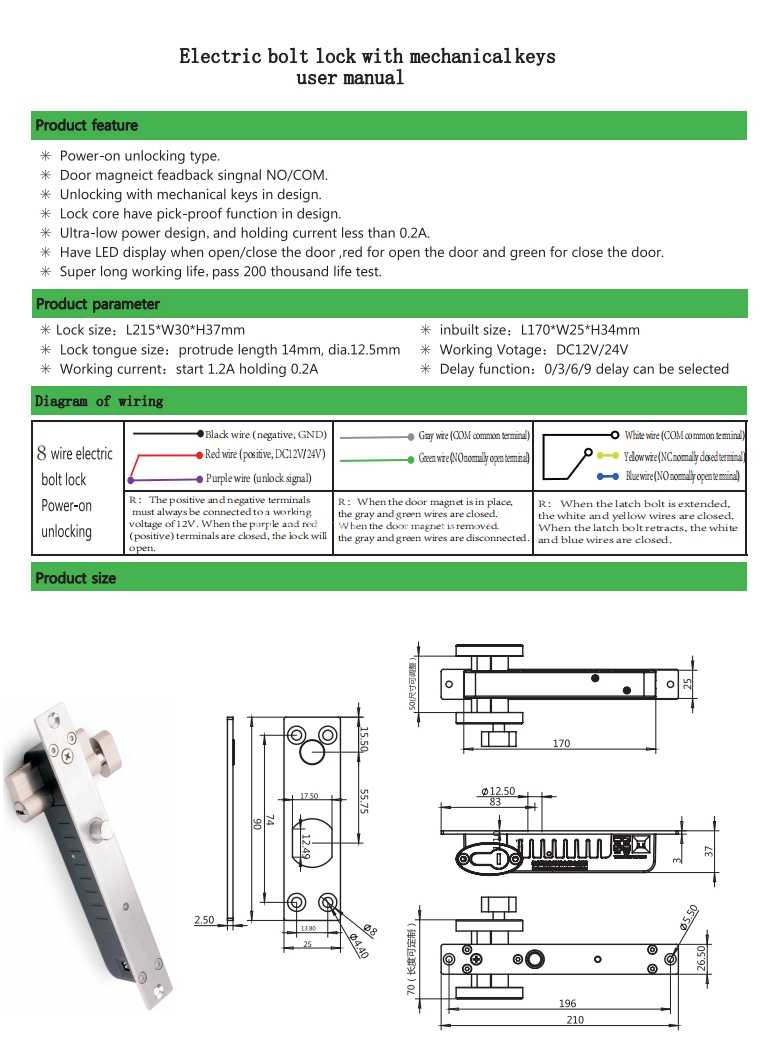

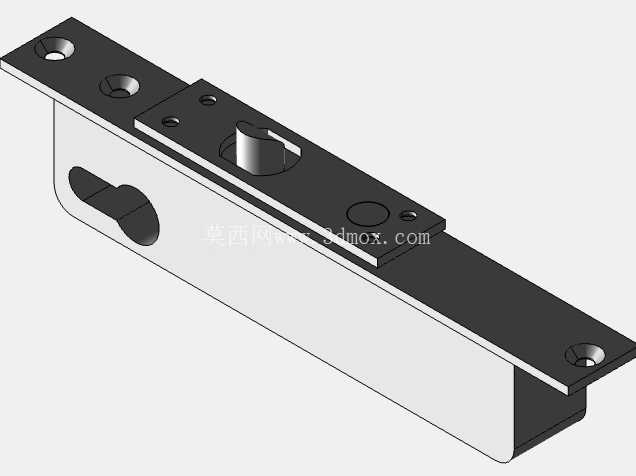

设计思路上，这款锁采用窄边嵌入式安装结构，锁体主体为冷轧钢板冲压成型后做喷塑防锈处理，整体厚度控制在38mm以内，可直接嵌入标准铝合金门框、钢质防火门的侧边槽位内，不需要额外对门体做大规模裁切改造。锁面的安装固定板采用201不锈钢拉丝面板，厚度达到3mm，面板上预留的安装孔位做了长圆孔设计，允许安装时存在±2mm的位置调整余量，降低现场安装的对位精度要求。机械锁芯采用铜质弹子结构，钥匙插拔顺滑，锁芯与电控解锁机构做了互锁设计，机械钥匙解锁时不会触发电控部分的异常信号反馈，电控解锁时机械锁芯仍保持锁止状态，不会出现误开锁的情况。锁体内部的电磁驱动部件做了消磁处理，长期通电不会出现剩磁吸合导致插销无法正常弹出的问题，插销的伸缩行程为16mm，完全伸出后插入门框锁孔的有效深度达到12mm，保证锁闭后的连接强度。

安装边界方面，这款锁要求适配的门体侧边厚度不小于40mm，门框对应位置需要预先加工直径18mm、深度15mm的锁孔，锁孔中心与锁体插销中心的对位偏差不能超过1mm，否则会出现插销卡滞无法完全伸出的问题。锁体的供电采用DC12V常规门禁供电，工作电流小于0.8A，不需要单独布设大功率供电线路，接线时需要区分正负极，反接不会损坏锁体但会导致锁具无法正常工作。锁体安装时需要保证插销伸缩方向与门体开合面垂直，倾斜角度不能超过2°，长期倾斜使用会加剧插销与导向孔的磨损，缩短锁具使用寿命。锁体侧面预留的延时调节拨码，可在安装完成后根据现场实际通行情况逐档调节，每档延迟时长为2.5秒，最大可设置10秒延迟，适配不同场景的通行需求。

从结构细节来看，锁体内部的插销导向套采用铜基粉末冶金材质，自带润滑属性，长期伸缩摩擦不需要额外加注润滑油，避免油污沾染灰尘造成卡滞。锁体的出线端做了防弯折护套，可承受超过1000次的弯折不会出现线芯断裂的问题，适配门体频繁开合的使用场景。机械钥匙的插拔口做了防尘挡片设计，平时处于闭合状态，可阻挡灰尘、雨水进入锁芯内部，延长锁芯的使用寿命。锁体上的状态指示灯可直观显示锁具的供电状态、锁闭状态，安装调试时不需要额外搭配检测工具，通过指示灯即可快速判断接线是否正确、锁具是否正常工作。
