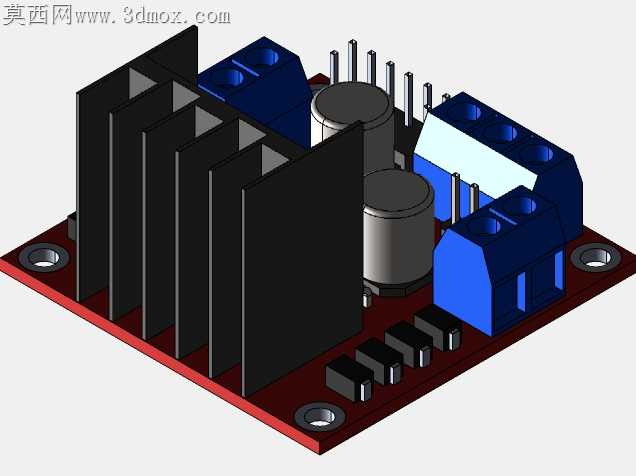

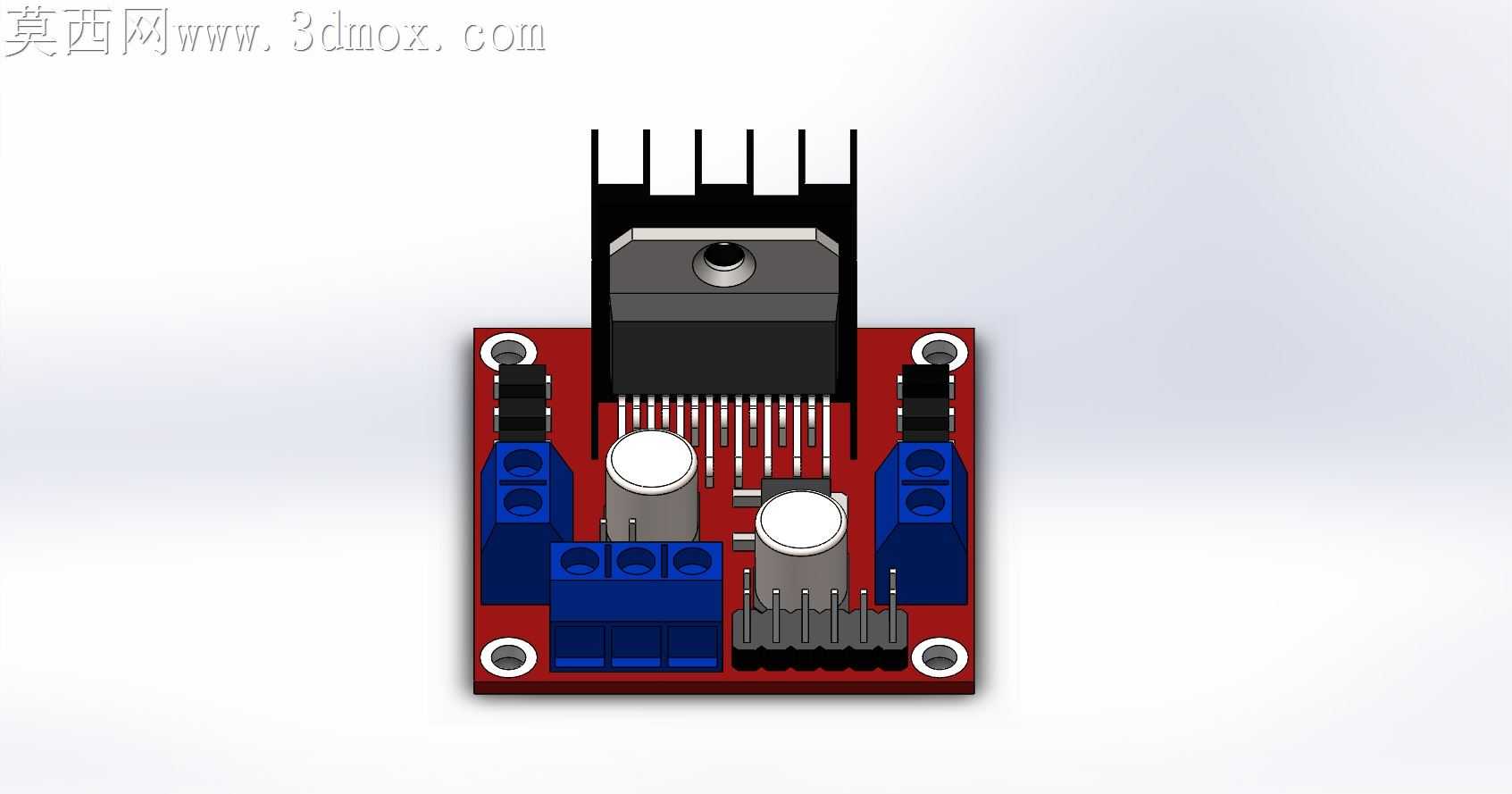

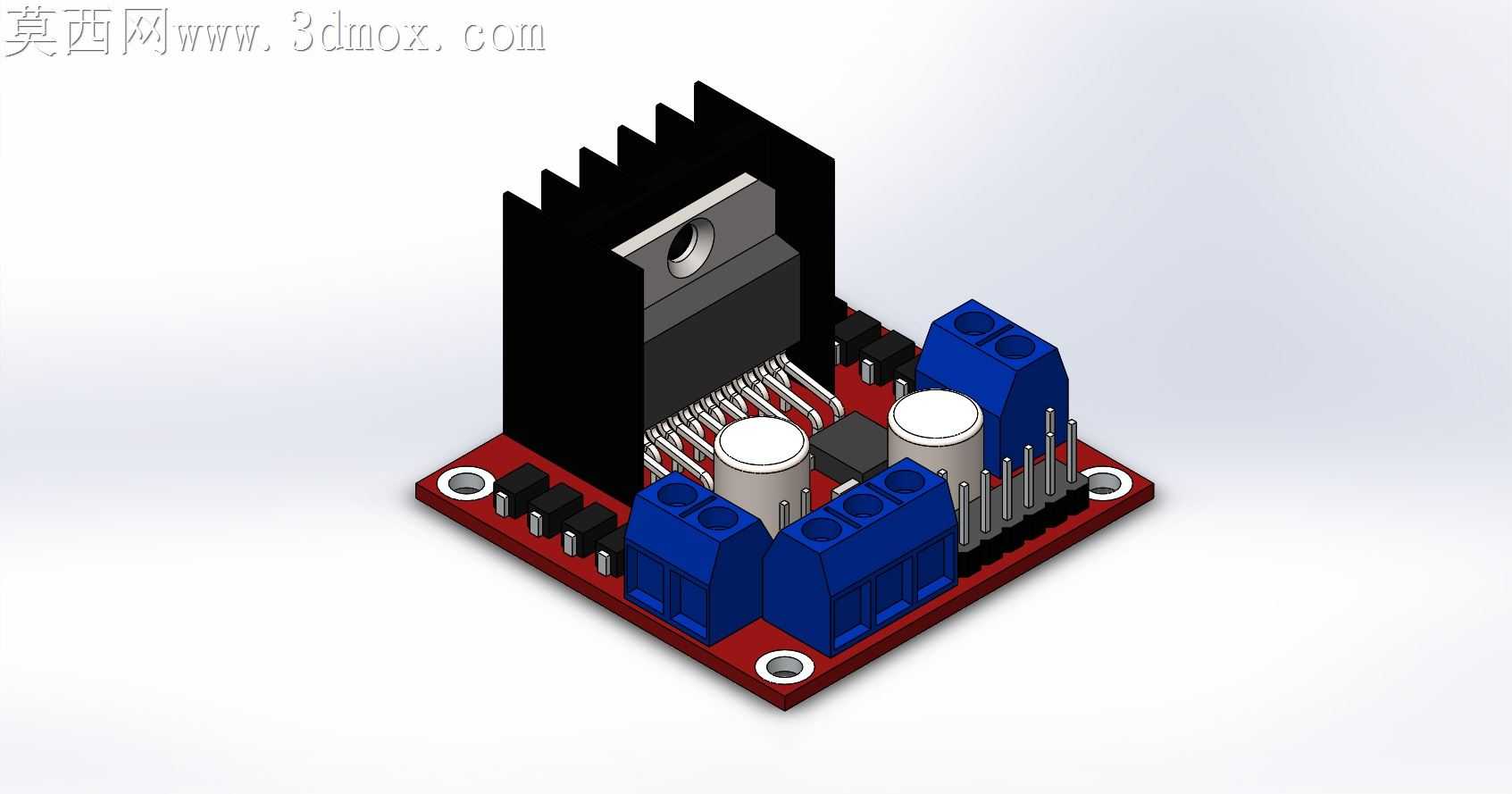

L298N双H桥直流电机驱动控制板

电子类功能模块落地加工时，最容易被忽略的是散热结构与接插件的装配干涉问题，这款L298N驱动模块的结构设计，刚好踩中了小批量打样阶段最容易出问题的几个细节点。功率芯片背部的散热鳍片没有做齐边处理，鳍片底部预留了0.8mm的退让间隙，刚好避开PCB板上焊盘凸起的锡膏高度，不会出现散热片压到焊盘导致短路的隐患，鳍片的齿距做了2.2mm的等距排布，既保证了自然对流的散热效率，也不会因为齿距过密在SMT过炉时卡到轨道挡边。板载的蓝色接线端子没有采用常规的齐平安装位，每个端子的固定脚都做了0.3mm的沉台设计，插针穿过PCB焊盘后，沉台刚好贴合PCB板面，波峰焊时焊锡不会顺着插针缝隙爬到端子的接线孔内部，避免后期接线时螺丝拧不到位导致的接触不良。板上的电解电容特意做了错位排布，两个大容值电容的高度差控制在1.5mm以内，不会因为电容高度差导致外壳封装时出现顶壳问题，电容引脚的弯折角度做了15度的外倾处理，焊接时引脚不会和旁边的芯片引脚形成连锡，返修时也能轻松用烙铁拆下单个电容，不会连带碰掉周边的贴片元件。功率芯片的引脚没有做拉直处理，保留了成型时的微弯弧度，插装时引脚能顺着焊盘孔自然滑入，不会因为引脚过直插装时顶弯，导致芯片本体翘起和散热片之间出现间隙，导热硅脂的涂覆厚度控制在0.1mm左右，既填充了芯片和散热片之间的微观空隙，也不会因为硅脂过厚反而降低热传导效率。板边的固定孔做了沉铜处理，孔周围预留了3mm的禁布区，安装铜柱时不会刮到周边的走线，固定孔的内径刚好适配M3铜柱，公差控制在±0.05mm，打样回来不用二次扩孔就能直接装配。排针的排布间距严格遵循2.54mm标准排距，插装到面包板或者配套驱动底座时不会出现插针错位，排针的塑料挡边和PCB板面之间预留了0.2mm的间隙，过波峰焊时塑料挡边不会因为高温变形翘起，导致排针倾斜。整个模块的结构没有多余的装饰性设计，每一处结构退让和尺寸公差都对应实际加工、装配、使用中的真实痛点，哪怕是新手做电子装配实训，照着这个结构做打样，也能避开八成以上的装配返工问题，散热结构的冗余量足够支撑双路电机满负载运行时的散热需求，不会出现长时间工作芯片过热降频的情况。
