皇家恩菲尔德摩托车后摇臂结构设计

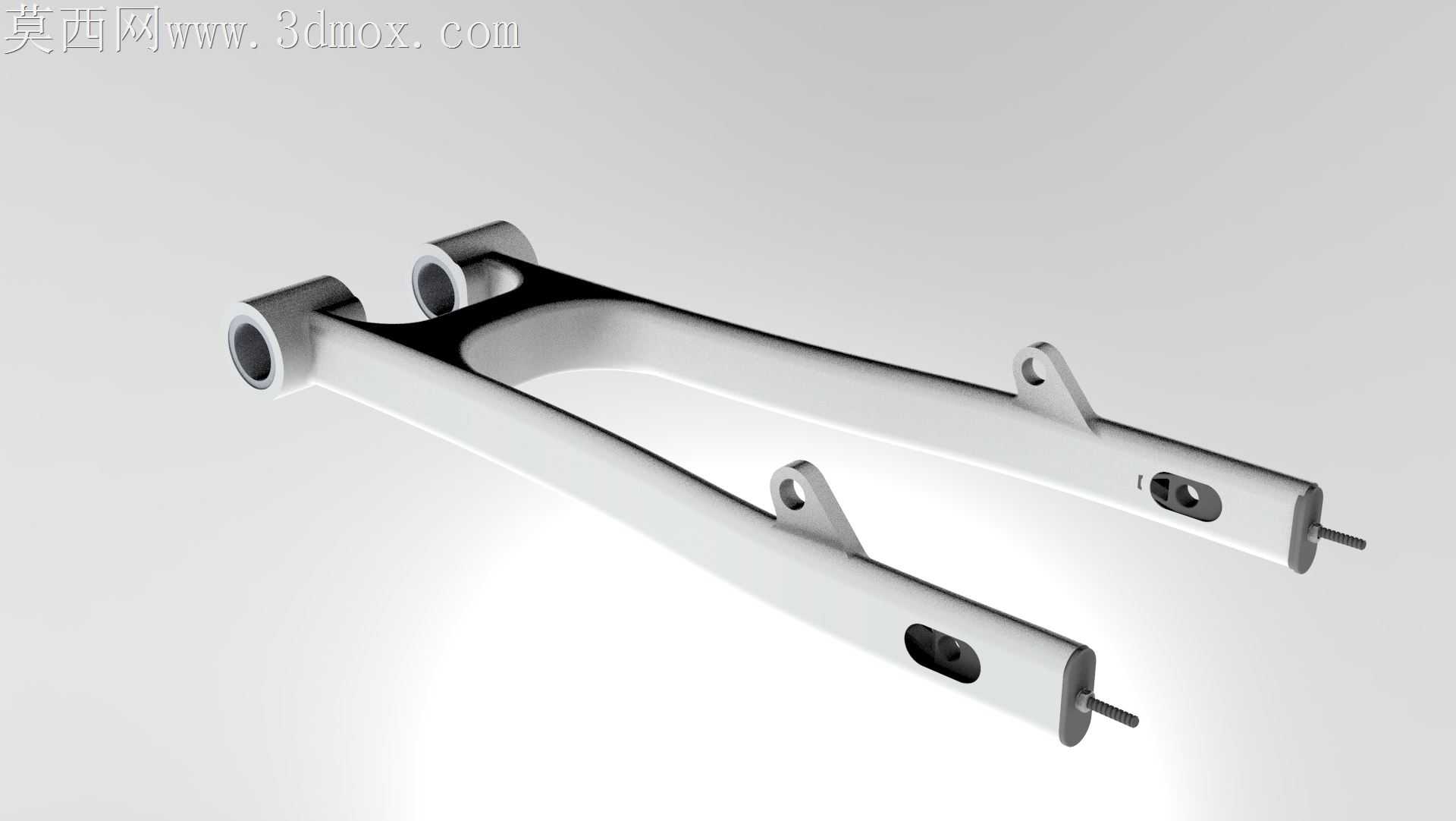

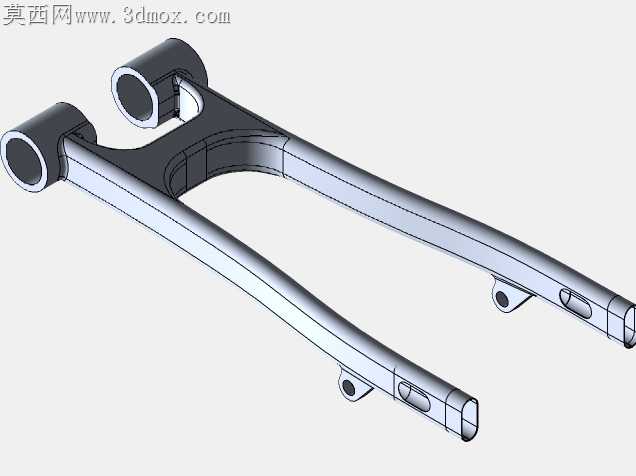

摩托后摇臂在实际量产中最容易被忽略的痛点，就是变截面双梁在焊接后的应力变形——很多图纸只做了等厚梁体的外观复刻，却没考虑冲压成型后板材回弹、焊道热影响区带来的安装孔位偏移，最终装车时轮轴同轴度偏差超过0.2mm，高速行驶就会出现后轮摆振。这款摇臂的双梁内侧做了渐进式的壁厚过渡，靠近后轴安装座的位置梁体宽度收窄12%，靠近车架铰接点的位置则加宽了加强筋的翻边高度，不是为了视觉上的肌肉感，而是为了匹配冲压工序的材料流动率，让4mm厚的冷轧钢板在一次冲压成型时，不会在弯折圆角处出现材料堆积开裂。

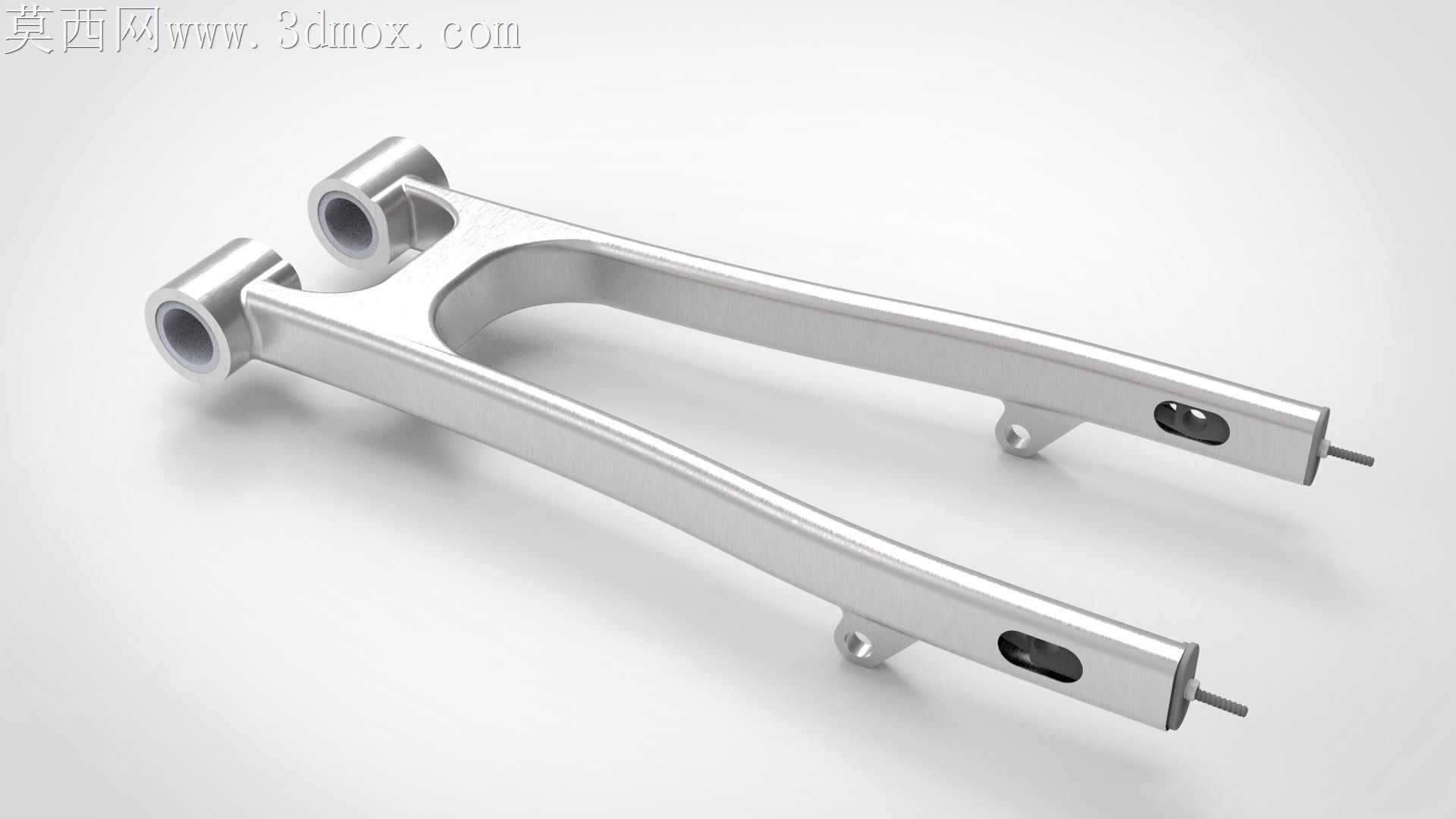

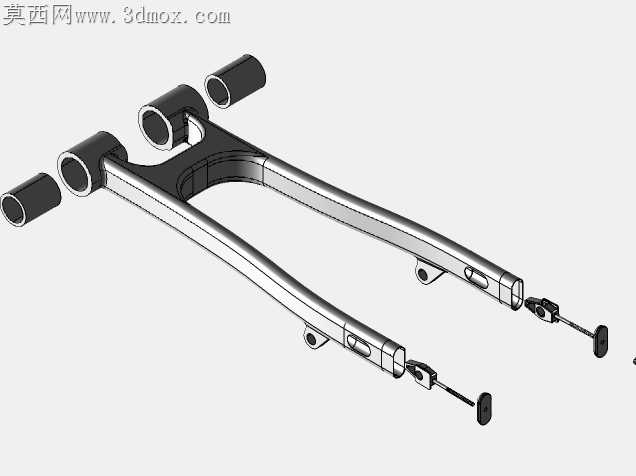

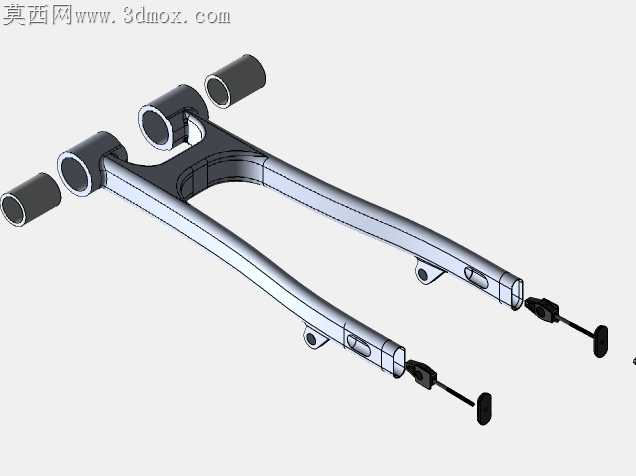

梁体上预留的三个长圆形安装孔，不是随意排布的装饰孔，孔边的翻边高度严格控制在3mm，既可以作为刹车管线、链盒的固定位点，翻边本身还能提升梁体的抗扭截面系数，比单纯在平板上开孔的结构抗扭刚度高17%，同时不会额外增加过多重量。后轴安装的双叉耳座做了同轴度的公差补偿设计，两个耳座的内侧面预留了0.1mm的精铣余量，焊接完成后再一次性装夹精镗轴孔，避免焊接变形导致的轴孔错位，不用在装配时靠垫片强行调整间隙，从根源上减少后轮转动的阻尼异常。

靠近车架铰接的双衬套安装位，特意做了偏心距0.5mm的衬套压装止口，不是加工误差，而是为了抵消不同批次衬套橡胶硬度偏差带来的后轮前束变化，压装衬套时可以根据实际衬套的形变量调整压装角度，让后轮始终保持在车架中心线上。梁体表面的凹槽走线，不是为了造型刻线，而是为了给喷涂工序提供漆面附着的肌理，同时在雨天行驶时，凹槽可以引导泥水顺着梁体流向下方，不会在梁面积留形成顽固污渍。

渲染时特意把金属漆面的反光率调到35%，哑光黑的涂层质感更接近量产车的电泳底漆效果，阴影投射角度选了45度侧光，刚好能凸显梁体变截面的过渡曲面，不会因为过强的反光掩盖结构上的细节。两个铰接端的金属安装座做了轻微的倒角钝化处理，还原真实机加工后的边角质感，不会出现锐利的直角边，避免装配时划伤操作人员，也能减少应力集中导致的座体开裂风险。
