多轴联动角向动力传递换向机构

项目分类:通用机械零部件 发布时间:2020-06-30 ID:118272
  • 多轴联动角向动力传递换向机构
  • 多轴联动角向动力传递换向机构
  • 多轴联动角向动力传递换向机构
  • 多轴联动角向动力传递换向机构
  • 多轴联动角向动力传递换向机构
  • 多轴联动角向动力传递换向机构
  • 多轴联动角向动力传递换向机构
  • 多轴联动角向动力传递换向机构

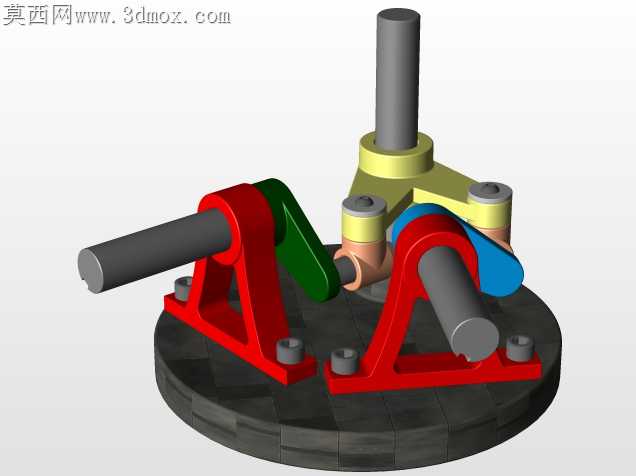

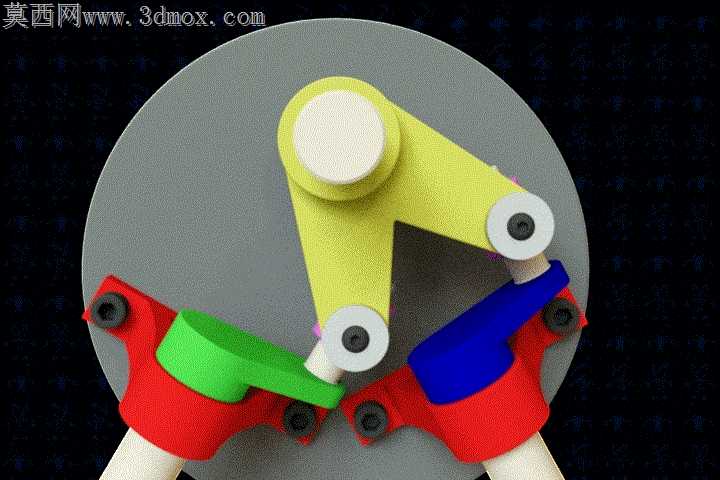

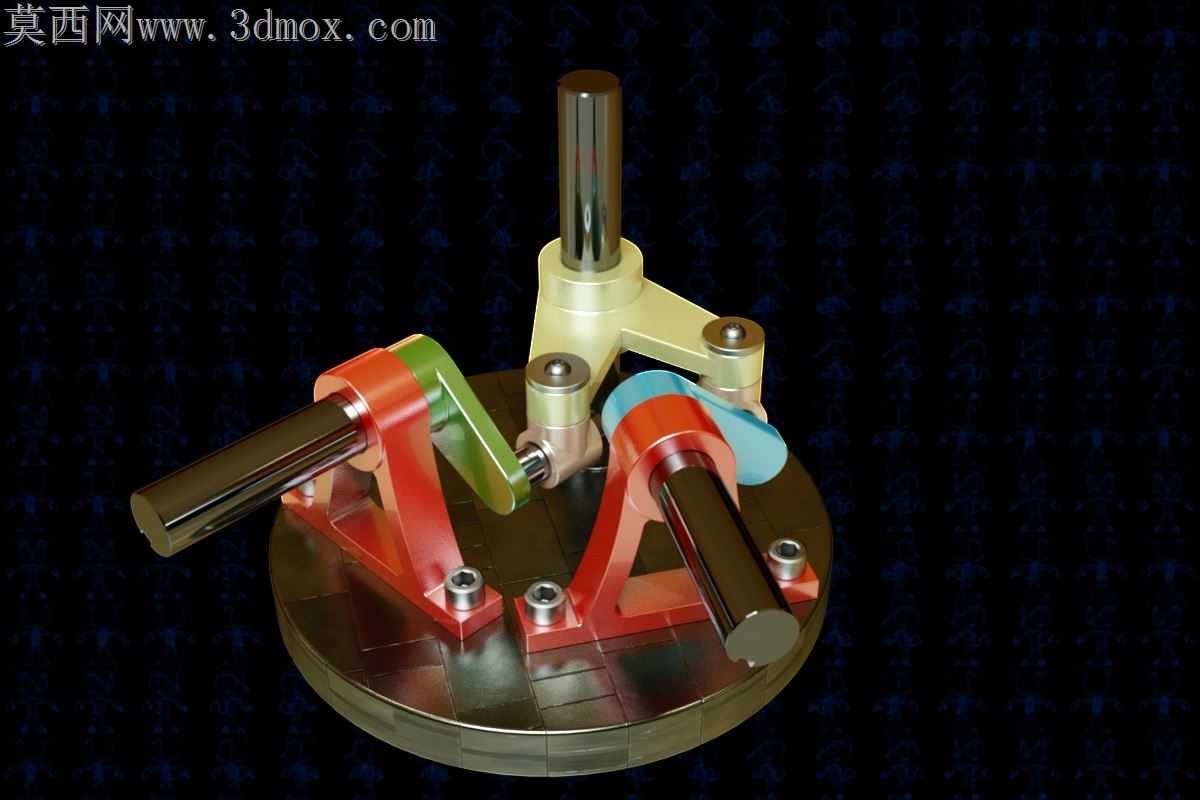

车间里做传动实训台架时,最头疼的就是非正交轴系的动力换向问题——常规锥齿轮传动对安装距、轴交角公差要求极严,一旦机架焊接变形超0.1mm,啮合区就会偏载打齿,跑合几小时齿面就出现点蚀剥落。这套角传动机构完全跳开了齿轮啮合的刚性约束,用球面铰接的拨叉结构传递扭矩,三个输入输出轴呈空间非正交布置,哪怕安装座的同轴度、垂直度有小幅偏差,铰接副的自调心特性也能补偿误差,不会出现卡滞或过载断轴的问题。

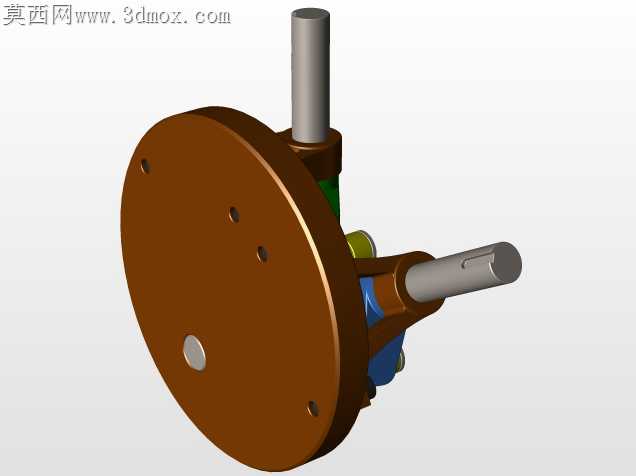

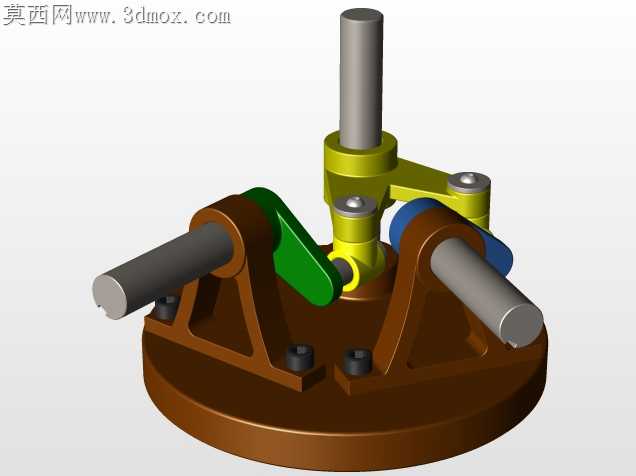

底座采用圆形平板结构,三个支撑座的安装面都做了沉头螺钉孔的锪平处理,避免螺栓头凸起干涉摆臂的运动轨迹。摆臂与中心铰接块的配合面特意做了小圆弧倒角,没有尖锐棱边,装配时不会刮伤配合面,运动过程中也不会因为应力集中出现疲劳断裂。中心铰接块的球头配合间隙控制在0.02-0.04mm之间,间隙太小会导致润滑脂无法进入摩擦面,反复摆动后出现干磨抱死;间隙太大则会出现传动回差,换向瞬间的冲击会让整个机构产生异响,甚至震松连接螺栓。

每个摆臂与轴的连接都采用了扁位加顶丝的固定方式,相比纯过盈配合,这种结构拆装更方便,做实训拆装练习时不需要专用拉马,学生用内六角扳手就能完成拆解装配,反复拆装也不会磨损轴颈表面。支撑座的轴孔内预留了润滑脂槽,日常维护时只需从支撑座外侧的注油孔打入少量锂基脂,就能保证轴套长期运转不磨损,不需要频繁拆解保养。

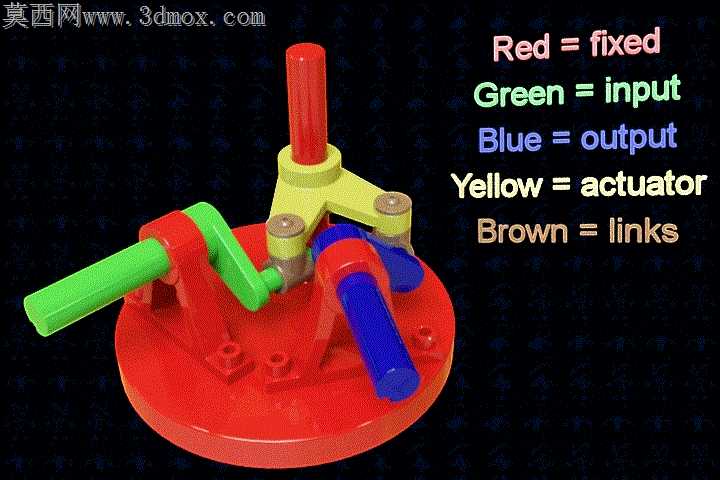

做运动仿真时能发现,这套机构的传动比恒定为1:1,输入轴转动任意角度,另外两个输出轴都会同步做对应角度的摆动,没有传动死点,哪怕输入轴转速达到60rpm,整个机构的运行也十分平稳,没有明显的振动冲击。相比锥齿轮换向结构,这套机构的加工难度低很多,不需要专用齿轮加工机床,普通铣床、车床就能完成所有零件的加工,零件的形位公差要求也比齿轮低两个精度等级,小批量加工的成本只有锥齿轮换向机构的三分之一,非常适合用在低速、小扭矩的非正交轴传动场景,比如小型自动化设备的工位换向、教学实训台架的传动演示单元。

零件表面做了不同颜色的氧化处理,既能区分不同的运动构件,做教学演示时学生能一眼看清动力传递的路径,氧化层本身也能起到防锈耐磨的作用,长期放在实训车间也不会因为潮湿生锈卡滞。
