按动式透明杆蓝色握套中性笔三维建模

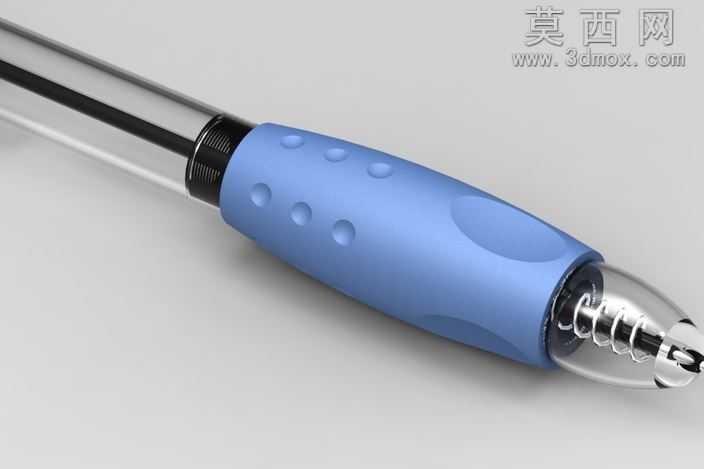

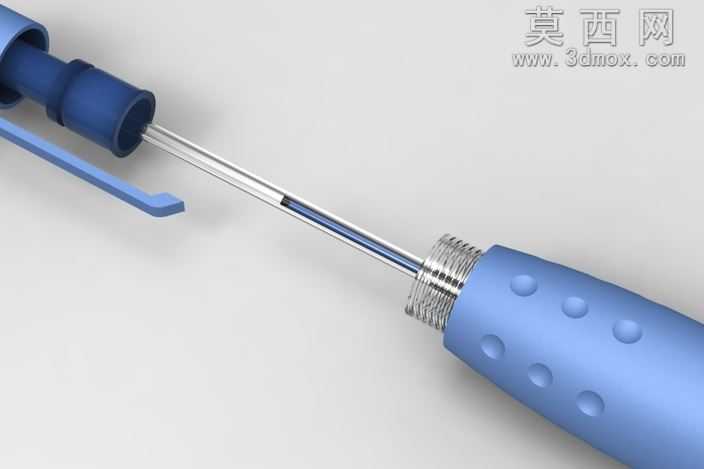

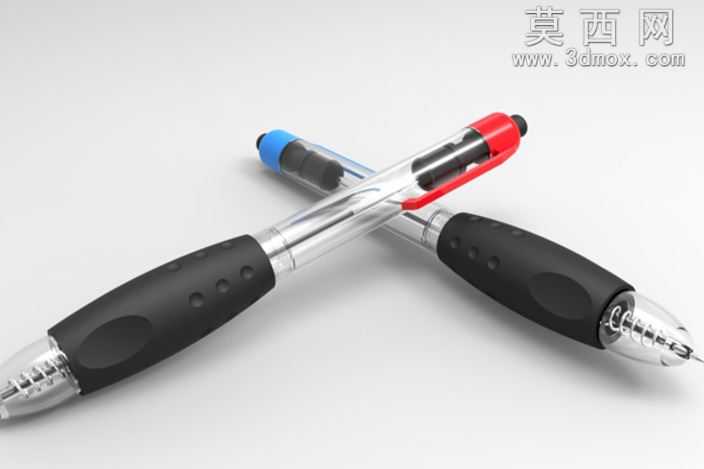

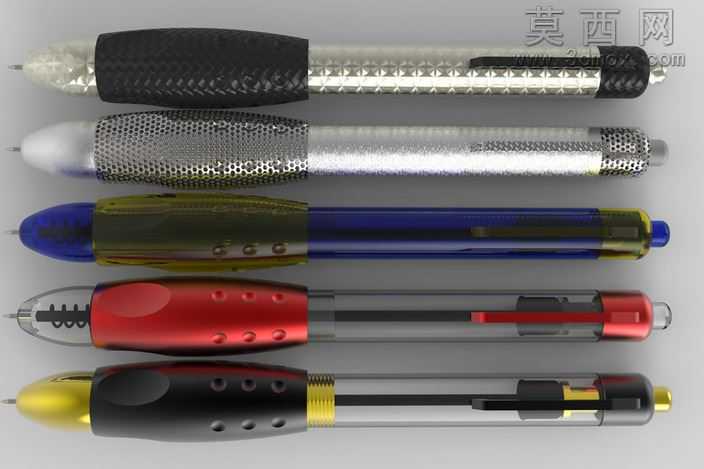

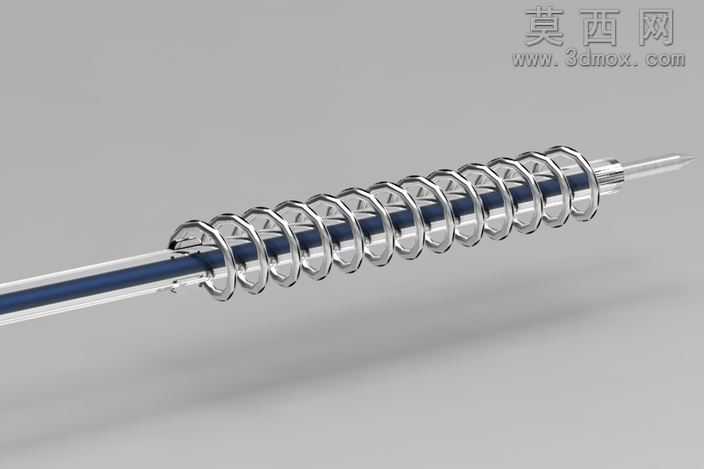

本次建模对象为日常使用的按动式中性笔，整体建模过程围绕实物的真实结构与外观质感展开，首先在三维软件中完成整体比例的基准搭建，以笔身的中心轴线为装配基准，拆分出按动顶帽、笔夹、上笔杆、透明储墨笔杆、防滑握套、笔尖金属组件、内置笔芯结构几个独立的建模单元，保证各部件的装配间隙符合真实产品的公差逻辑。建模阶段优先处理曲面流畅度，针对蓝色防滑握套部分，先绘制握套的基础回转曲面，再通过曲面偏移与阵列命令，做出握套表面符合人体工学的凹陷防滑触点，每个触点的弧度与排布间距都参考真实中性笔的握持手感设计，避免生硬的几何棱角，还原软胶材质的柔和曲面过渡。透明笔杆部分采用薄壁回转体建模，预留出与上下部件的卡接装配位，笔杆内壁做轻微的厚度差处理，模拟真实透明塑料件的注塑壁厚均匀性，避免渲染时出现穿模或质感失真的问题。笔夹部分采用扫掠命令完成基础造型，再对笔夹与上笔杆的连接位置做圆角过渡处理，还原塑料笔夹的弹性结构特征，按动顶帽部分做细微的防滑纹理处理，匹配日常按动使用的接触细节。笔尖金属组件拆分出金属锥形笔尖、笔珠固定位、笔芯衔接结构，金属部件的边缘做细微的倒角处理，还原金属冲压件的真实边缘特征。材质渲染阶段，蓝色握套赋予半哑光软胶材质，调整材质的粗糙度与次表面散射参数，模拟橡胶握套的柔和漫反射质感；透明笔杆赋予高透PMMA塑料材质，调整折射率与透光参数，还原透明塑料可透视内部笔芯的通透效果，同时在笔杆内壁添加轻微的磨砂质感，避免过度通透的虚假感；金属笔尖部件赋予拉丝不锈钢材质，添加细微的划痕纹理与环境反射参数，还原金属部件的冷硬质感；笔夹与上笔杆的蓝色塑料部件赋予亮面ABS材质，调整高光反射参数，匹配普通注塑塑料件的表面光泽度。场景搭建采用柔和的影棚布光，主光源从侧上方打亮笔身整体，勾勒透明笔杆的透光轮廓，辅助光源补全握套与笔尖部分的暗部细节，添加柔和的环境反射贴图，让各材质的反射效果更贴近真实拍摄质感，最终渲染效果完整还原这款按动中性笔的结构细节与材质特征，可用于文具产品展示、结构设计参考等场景。
