液化石油气球形储罐三维结构设计

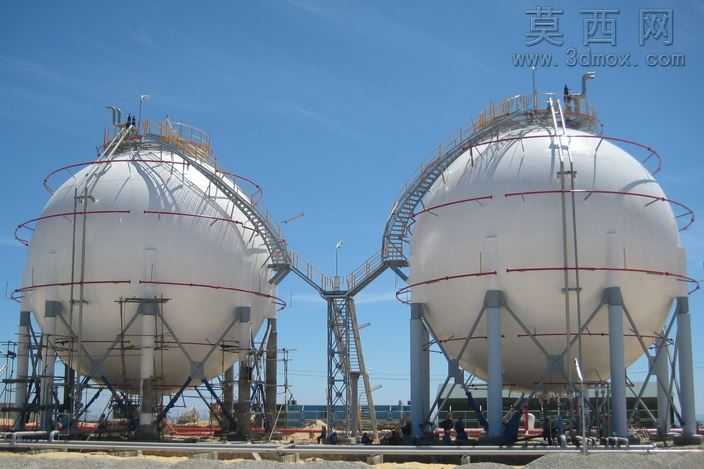

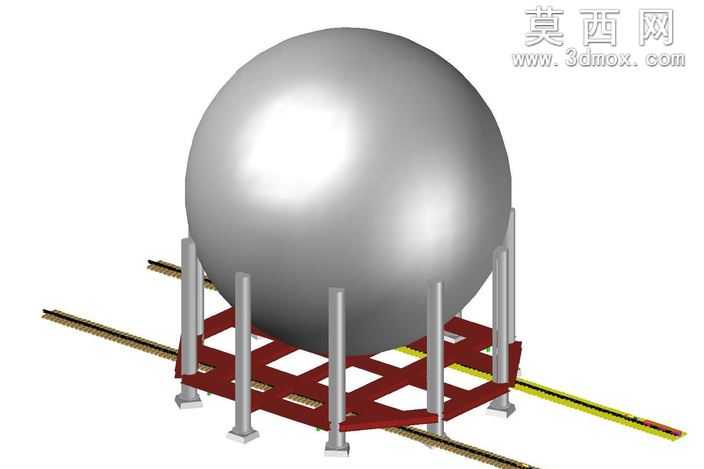

本作品为液化石油气球形储罐的三维建模设计，建模过程中严格遵循压力容器设计规范，首先对球罐整体结构进行拆解规划，将模型划分为球形罐体主体、支撑立柱组、盘梯与顶部操作平台、附属管线接口、安全附件安装位等核心模块，在三维软件中通过旋转放样生成标准球形罐体壳体，精准控制罐体壁厚参数以匹配液化石油气储存的承压要求，建模时对罐体表面的环形加强筋结构进行等距阵列排布，保证加强筋与球壳表面完全贴合，还原真实储罐的结构强化设计。支撑结构部分采用多根均匀分布的圆柱式立柱，每根立柱底部设置独立的承重支座，建模时通过约束装配保证立柱与球壳的连接角度完全对称，匹配球形储罐的重力分散受力需求，同时还原立柱与球壳连接位置的补强板结构，避免应力集中的设计缺陷。附属结构建模中，盘梯采用螺旋上升的路径放样生成踏步与扶手结构，精准匹配球罐外表面的弧度走向，顶部操作平台设置环形护栏与设备安装基座，还原现场操作的安全防护结构，罐体表面预留的人孔、进出料管口、安全阀接口、液位计接口等位置均按照行业标准尺寸定位，保证接口法兰的参数与实际工业标准一致。材质渲染阶段，罐体主体采用哑光白色工业防腐涂层材质，还原真实球罐的外表面涂装效果，支撑立柱、盘梯、护栏等钢结构部件采用深灰色防锈漆材质，金属部件连接处做轻微的磨损做旧处理，增强模型的真实感，场景中添加蓝天背景与地面基座，还原储罐的户外安装场景，渲染时调整光照角度突出球罐的曲面弧度与结构层次，清晰展现各部件的装配关系。设计过程中充分考虑球形储罐的结构合理性，所有部件的尺寸比例均参考实际300立方级液化石油气球罐的工程参数，既保证模型外观还原度，也完整呈现内部支撑与外部附属结构的装配逻辑，可用于工业设备展示、压力容器结构教学、石化厂区场景搭建等场景使用。
