翻板车库门防风锁止固定装置结构

这套结构主要应用于民用及商用翻板式上滑车库门的抗风防护场景，在沿海多台风区域、西北大风频发区域的车库门配套中十分常见。日常车库门关闭后仅靠导轨侧边的尼龙滚轮限位，当遭遇瞬时强风时，门体面板会承受极大的风压载荷，轻则出现门体鼓包变形、滚轮从导轨脱出，重则整块门体被风掀落造成财产损失，这套防风装置就是为了补足常规车库门的抗风短板而设计。

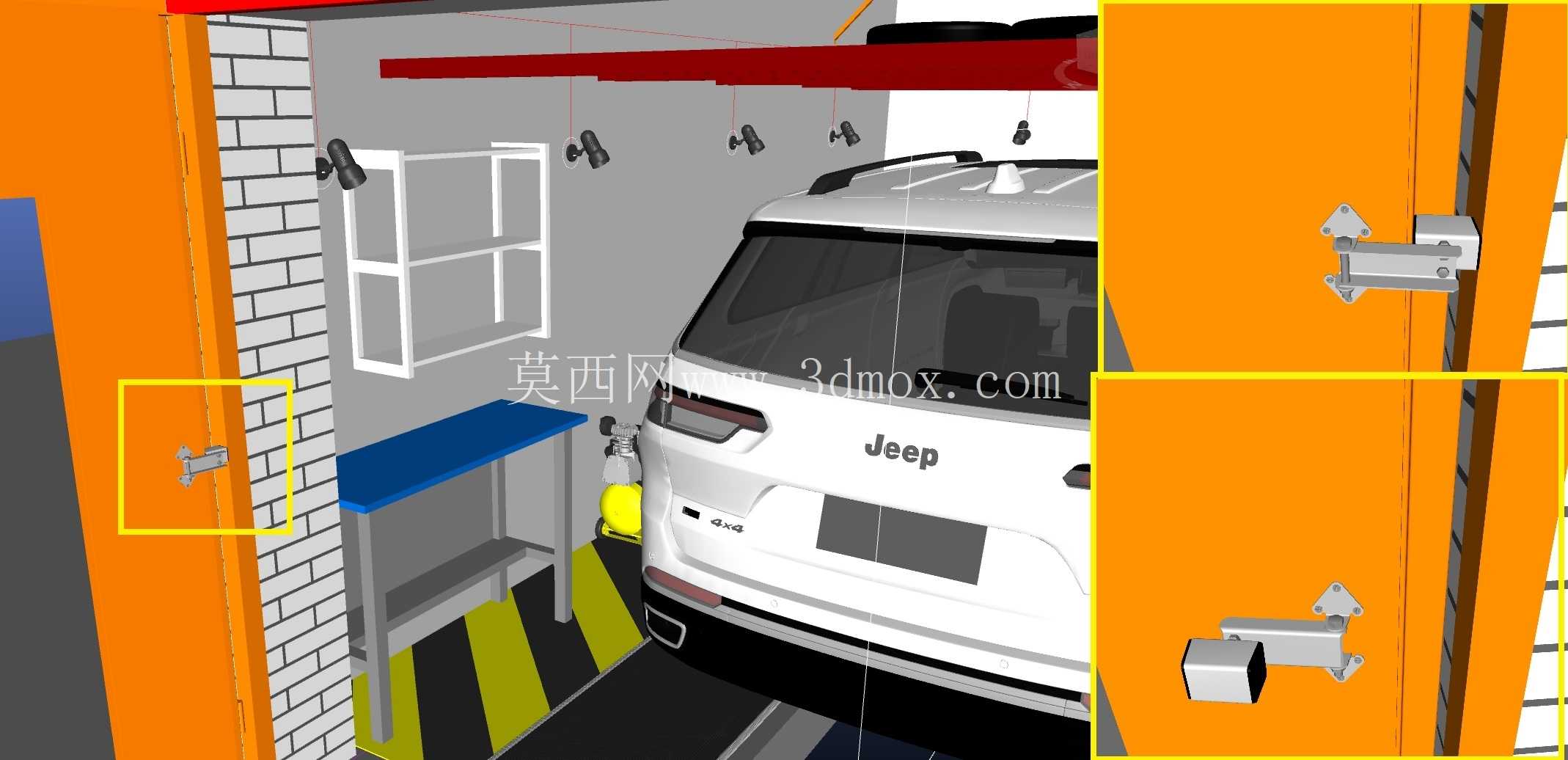

从实际使用逻辑来看，该装置安装在车库门每节门板的侧边对应位置，当门体完全下降关闭到位时，装置的锁止销会自动弹出卡入导轨预设的卡槽内，把整扇门的受力从原本仅靠滚轮承载，分散到多个锁止点直接传递到建筑墙体的导轨预埋件上，大幅提升门体的整体抗风等级。当门体需要提升开启时，配套的联动机构会先拉动锁止销收回，解除和导轨的锁止关系，不会影响门体的正常上滑运行，整套动作和车库门原有的开门机行程完全匹配，不需要额外增加控制模块。

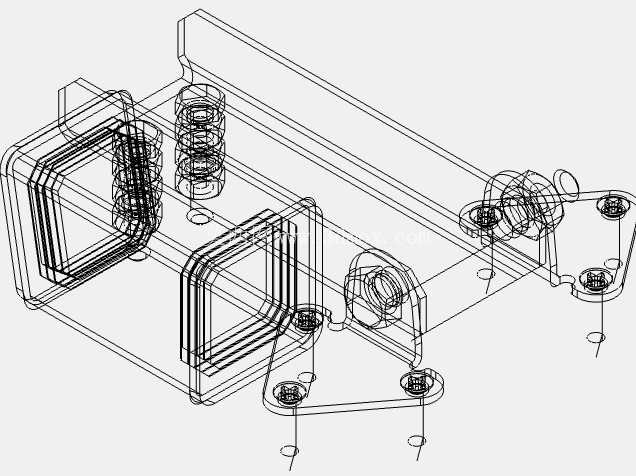

从结构设计细节来看，整套装置没有采用复杂的传动零件，主体安装底座为弯折成型的金属支架，三个固定孔位对应门板加强筋的预设安装点，安装时不需要对门板做额外的打孔改造，直接用自攻螺丝就能固定在门板的侧边加强位置，适配市面上绝大多数40mm、50mm厚度的标准翻板车库门门板。锁止销采用带导向锥面的圆柱结构，弹出时即使和导轨卡槽存在小幅的位置偏差，也能顺着锥面顺利滑入卡槽，不会出现卡滞顶死的情况。装置的铰接转动部位都预留了0.2mm的装配间隙，表面做了镀锌防锈处理，长期在车库潮湿多尘的环境下使用也不会出现锈蚀卡阻。驱动部分采用和开门机联动的拉杆结构，直接和车库门原有的平衡弹簧组件联动，不需要额外加装电子触发元件，纯机械结构的可靠性远高于电子感应式锁止装置，不会出现断电后锁止失效或者误触发的问题。

从安装边界尺寸来看，整套装置突出门板表面的高度不超过35mm，安装后不会和车库门两侧的导轨、密封条产生运动干涉，支架的横向宽度控制在60mm以内，即使是双车位的宽幅车库门，在每节门板的两侧各安装一套，也不会影响门体分节处的弯折动作。锁止销的有效伸出长度为12mm，卡入导轨卡槽的深度足够，即使门体在风压下产生10mm以内的弹性形变，锁止销也不会从卡槽中脱出。装置的整体重量控制在180g左右，多套同时安装也不会给车库门的平衡弹簧系统增加过多负载，不需要重新调整弹簧的平衡扭力，后期更换维护也十分方便，只需要拆下三个固定螺丝就能整体替换，不需要拆解门体其他部件。

在实际选型匹配时，需要根据车库门的总宽度、当地的基本风压值来确定单扇门需要安装的防风装置数量，通常单车位宽度2.5米以内的车库门，在门板的上下各两节位置安装四套就能满足10级风压的防护要求，宽度超过4米的双车位车库门，需要在每节门板的两侧都布置安装点，同时匹配厚度更大的导轨卡槽，保证锁止点的受力能均匀传递到墙体结构上。和传统的外置式车库门插销相比，这套装置不需要用户在关门后手动插销，完全随门体的开关自动动作，不会出现用户忘记插销导致防风失效的问题，也不会因为外置插销突出门体表面造成磕碰隐患，整体结构紧凑，安装后和门体侧边的缝隙均匀，不会破坏车库门的整体外观。
