平移推拉门承重导向滑轮组件结构

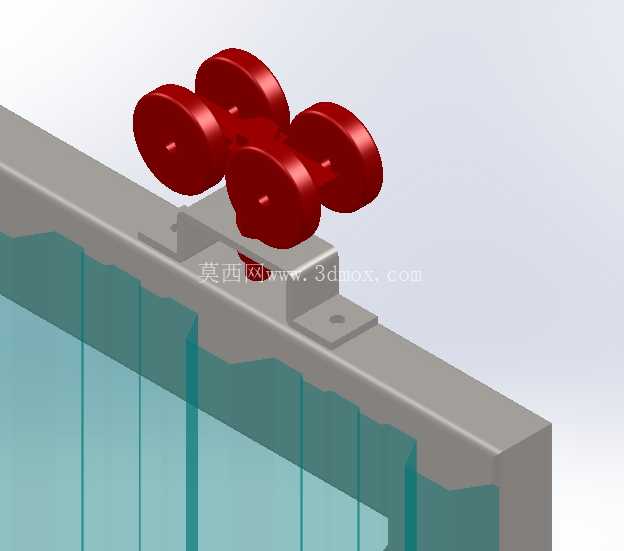

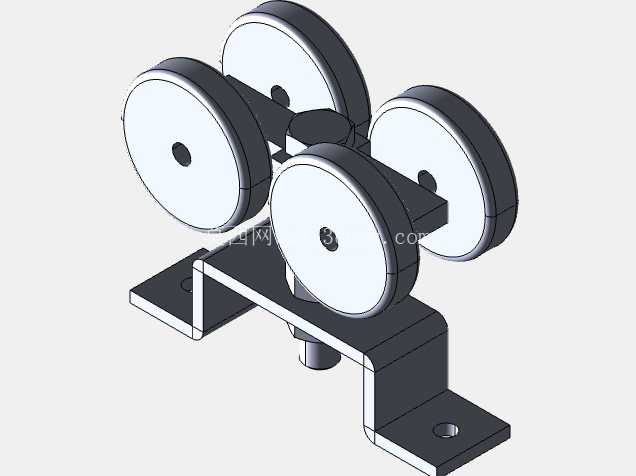

　　这套滑轮组件主要适配商用玻璃推拉隔断、工业设备防护平移门、轻型厂房推拉隔间的上挂式安装场景，区别于下承重地轮结构，上挂式安装能避免地面轨道积灰卡滞、杂物磕碰的问题，在洁净车间、办公玻璃隔断、设备安全防护门场景中应用占比逐年提升。从结构设计来看，整套组件采用四轮对称排布，四个滚轮分两组跨卡在导轨上翼缘两侧，这种排布方式能同时承受门体竖直方向的重力载荷，以及开关门过程中产生的水平侧向力，避免单轮或双轮结构容易出现的侧翻、脱轨问题。滚轮采用中间带内凹弧面的轮型设计，弧面曲率与常用矩形导轨的上棱边做了匹配，接触形式从线接触优化为小面积面接触，既能降低滚轮运行时的滚动阻力，也能减少导轨棱边的局部压损，延长整套滑动副的使用寿命。

　　安装基座采用一体化铣削成型结构，基座上预留了两个沉头安装孔，孔位间距适配常规推拉门的上挂安装型材槽距，安装时不需要额外打孔适配，直接通过螺栓就能将基座固定在门体顶部的安装槽内，基座与导轨配合的面做了0.5mm的让位间隙，避免加工误差导致基座与导轨侧面发生硬摩擦。设计过程中重点考虑了运行静音需求，滚轮与销轴之间预留了自润滑衬套的安装空间，不需要额外加注润滑脂，就能保证长期运行无干涩异响，同时衬套的存在能吸收开关门过程中的微小振动，避免门体玻璃因振动产生共振噪音。

　　从安装边界来看，整套组件的竖直安装高度控制在适配常规40系列工业铝型材导轨的尺寸范围内，安装后门体顶部与导轨底部的预留间隙控制在3-5mm，既不会因为间隙过大导致门体晃动，也不会因为间隙过小在门体受外力变形时出现刮蹭。水平方向上，滚轮外侧与导轨侧面的预留间隙为1mm，能适配导轨安装时的直线度误差，即使导轨拼接处存在0.5mm以内的错位，滚轮也能顺利通过不会出现卡滞。

　　在载荷匹配上，单组四轮结构的额定承重能满足单扇80kg以内的门体使用需求，覆盖绝大多数办公玻璃隔断、设备防护门的重量要求，如果是更重的实木门或金属门，可以通过在门体顶部均匀布置两组该滑轮组件的方式提升整体承重能力，两组滑轮的间距建议设置在门体宽度的1/3位置，保证门体重心均匀分布在两个支撑点上，避免开关门时出现门体倾斜。实际选型使用时需要注意，该滑轮适配的导轨为标准矩形截面冷拉型钢导轨，不适合用于圆弧面导轨或V型导轨，如果是特殊截面导轨需要调整滚轮的型面曲率才能适配。另外安装时需要保证同一扇门上的所有滑轮安装基准面在同一水平面上，否则会出现个别滚轮悬空不受力，其余滚轮载荷过载的情况，长期使用会导致滚轮偏磨、开关门阻力变大。这套结构在建模时对所有配合面做了公差匹配，滚轮与销轴的配合采用间隙配合，保证滚轮能自由转动无卡滞，销轴与基座的配合采用过盈配合，避免长期运行后销轴出现松动脱出的问题，基座上的安装沉孔深度做了精准控制，保证螺栓拧紧后螺栓头不会高出基座表面，避免螺栓头与导轨发生刮蹭。
