复古盒式磁带与收纳盒外观结构

　　这套三维结构围绕经典盒式音频磁带及其透明收纳插盒展开，建模时没有把它当作单纯的怀旧摆件处理，而是按照小型塑胶消费品的真实装配关系拆分壳体、标签区、带盘观察窗、底部定位缺口和收纳盒边界。磁带本体采用扁平矩形外壳，正面留出大面积书写标签区域，两侧圆形带盘窗口能够看到内部卷带轮廓，中部压带窗口对应录放设备的磁头接触位置；下边缘的小孔、凹槽和定位台阶并非装饰，而是卡座进带、定位、防误抹检测所依赖的结构特征。

　　从实际使用场景看，盒式磁带曾经广泛用于便携录音机、车载音响、台式卡座和教学播放设备。外壳宽度、厚度和圆角需要控制在卡座进带槽允许的包络内，过厚会造成插卡阻力，侧边倒角不足则容易在自动进带机构中卡滞。模型保留了正面B面标识、90分钟容量标识和NORMAL POSITION字样区域，这些印刷信息在工程建模中可作为独立贴花面处理，既方便外观渲染，也避免把文字直接切进壳体导致壁厚不均。

　　磁带外壳的设计思路重点在薄壁塑胶件的可制造性。上下壳通常通过卡扣与小柱位合装，外表面保持平整，内部则需要为两只带盘、导带柱、磁头窗口和压带轮让位预留空间。三维结构中，圆形窗口边缘做出轻微凸边，能够增强薄壳局部刚度；底部若干缺口对应机芯检测杆和定位销，位置偏差会直接影响播放时磁带与磁头的贴合。带盘中心孔、轮齿和卷轴配合区域需要保持同轴，否则在快进、快退过程中会产生卷带不齐或拖带现象。

　　配套的插入式收纳盒用于单片磁带的防尘、收纳和堆叠。透明外盒采用套匣式结构，一侧开口，内托或纸质标签面沿导向边滑入；盒体侧壁高度略高于磁带，避免堆叠时标签面被摩擦。建模时需要特别注意内腔净尺寸与磁带外形之间的间隙：间隙过小，塑胶件在温度变化后容易夹紧，取放困难；间隙过大，磁带在盒内晃动，运输时边角会撞击开口。收纳盒端部的彩色标识区可作为分类面，适合按磁带类型、时长或录制内容进行区分。

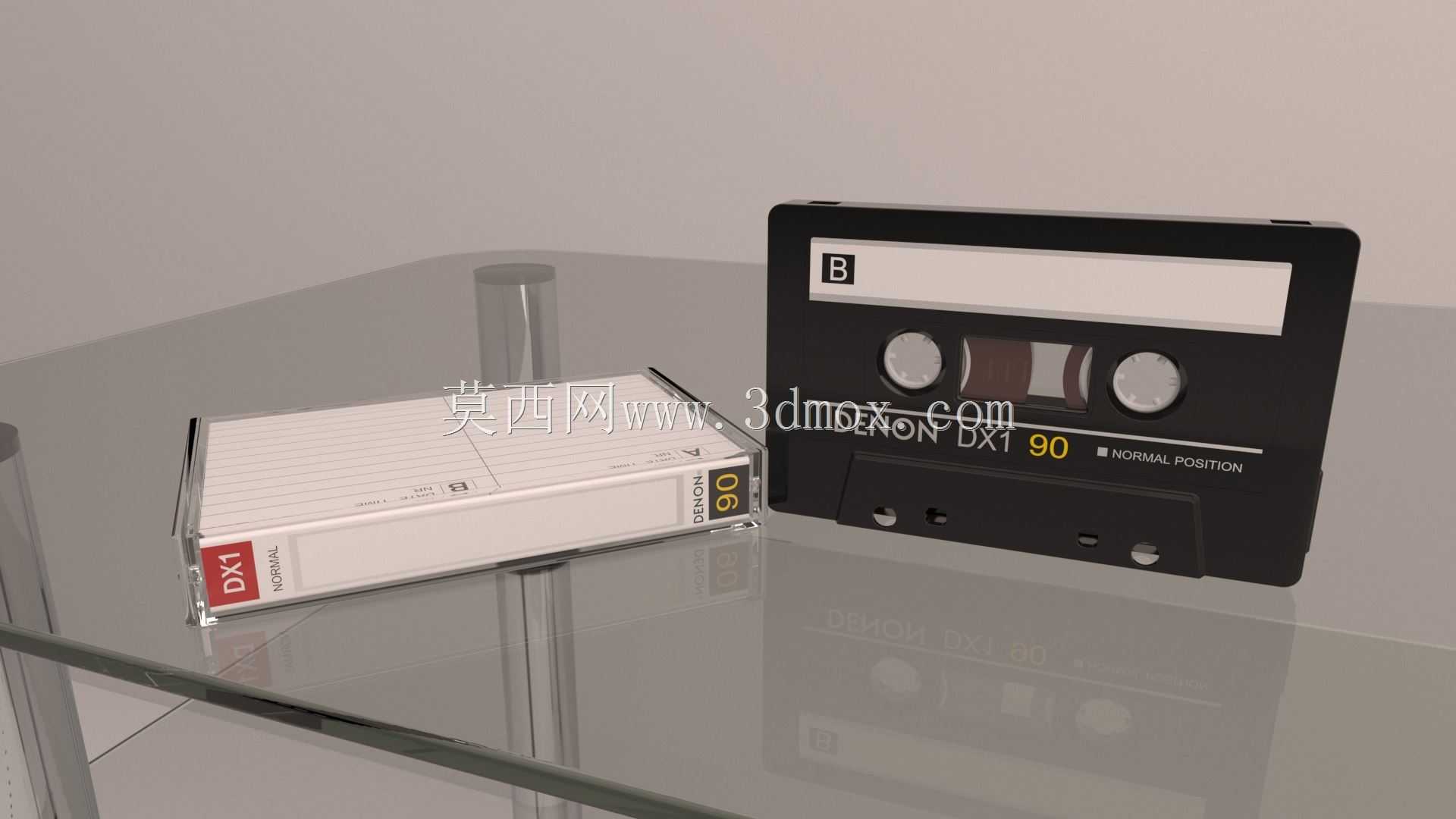

　　外形边界方面，磁带主体维持标准卡式介质的长方形比例，四角采用小圆角，正面标签区略低于周边壳面，形成贴纸容纳槽；两侧带盘窗口对称布置，中间窗口宽度与磁头、压带轮工作区对应。收纳盒外形比磁带略大，壁厚均匀，开口端设置导入斜角，封闭端保留平直挡边。玻璃台面渲染图主要用于展示透明盒体折射、黑色磁带壳体高光和标签纸材质差异，但结构建模仍应把装配间隙、抽壳厚度、卡扣位置和开口导向作为核心。

　　在结构设计教学中，这类产品适合用来演示小型消费电子配件的外观建模、薄壁抽壳、贴花分区和装配间隙控制。设计者需要同时考虑人手持握、设备插入、盒内收纳和批量堆叠四种状态：手持时边缘不能有锐边；插入卡座时外形必须与导向槽一致；放入收纳盒时要能顺滑推入；多盒叠放时承压面应落在盒体边框而不是标签凸起上。通过把磁带、透明盒、标签面和细节标识分层建模，可以在后续渲染中分别调整塑料、纸张、印刷油墨和透明材料的表现，也能为3D打印验证或外观样机制作提供清晰的结构依据。
