西门子组合式电压电流互感器结构

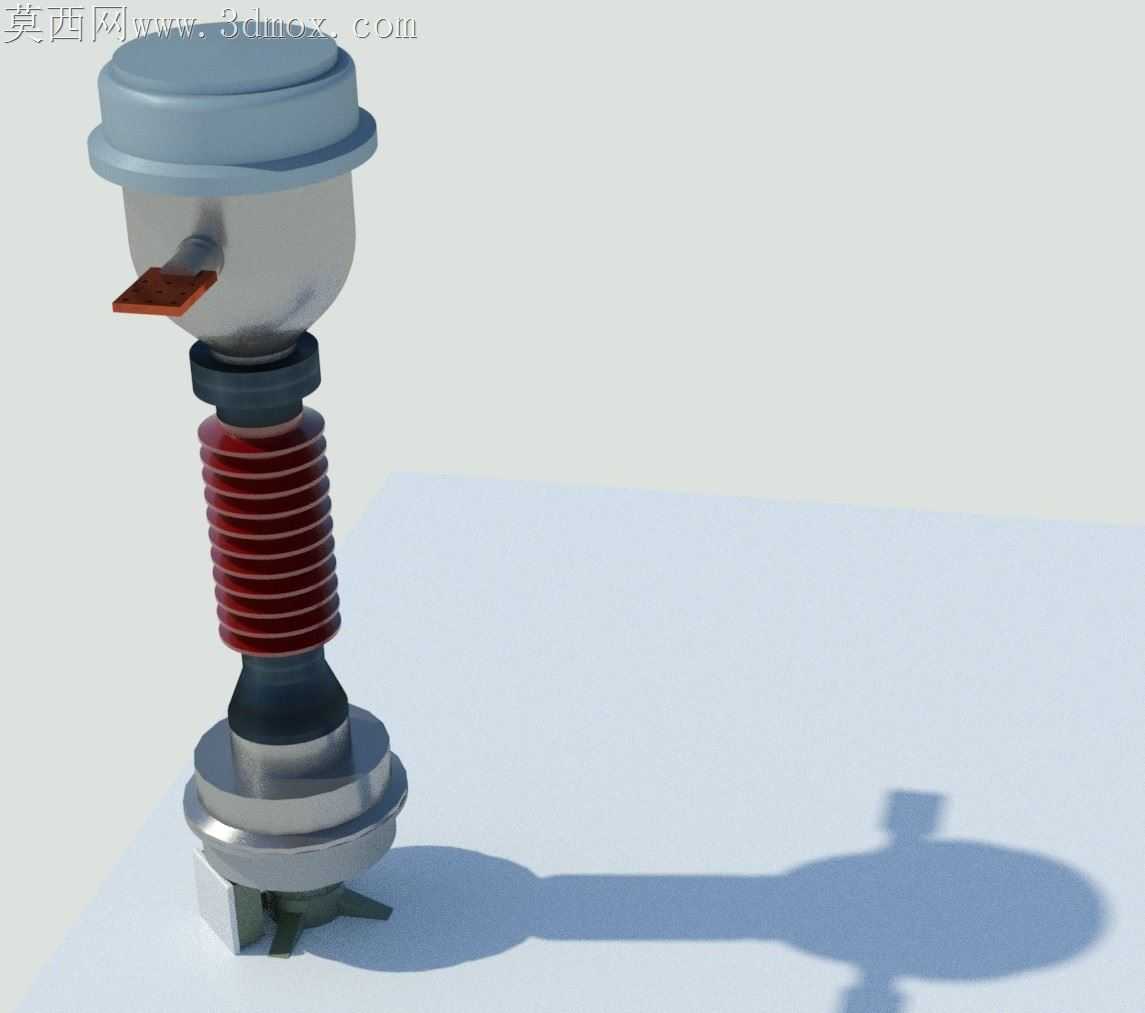

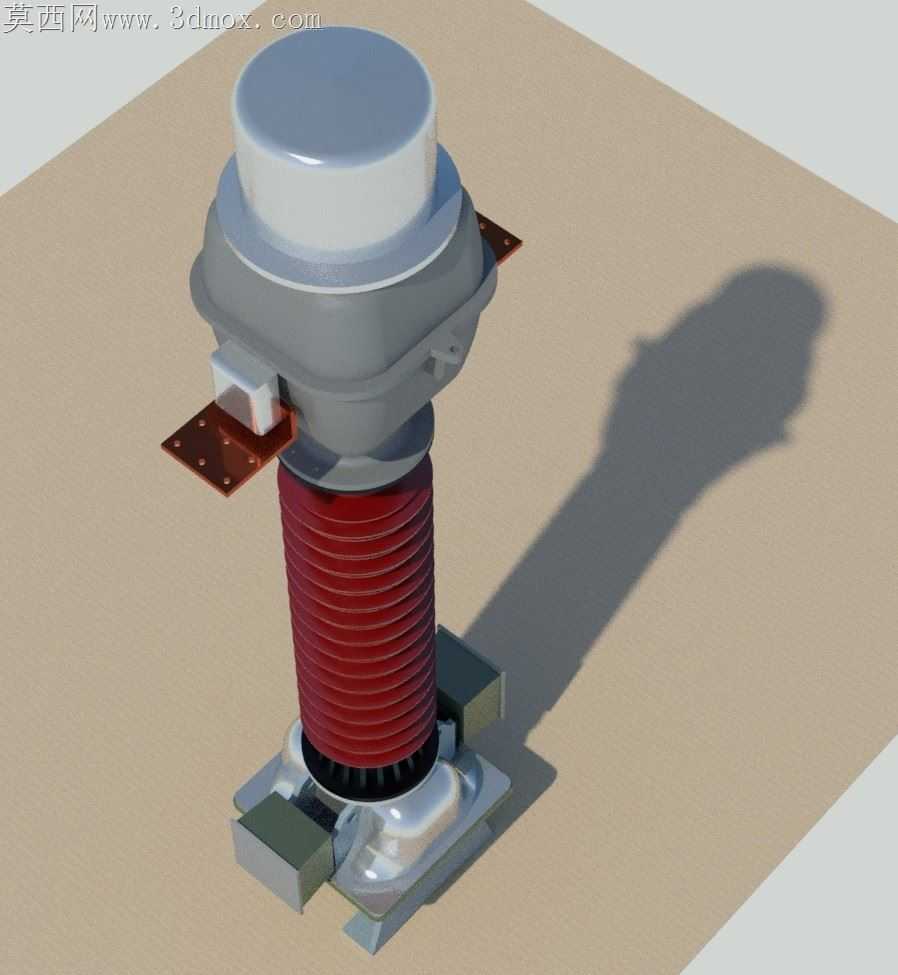

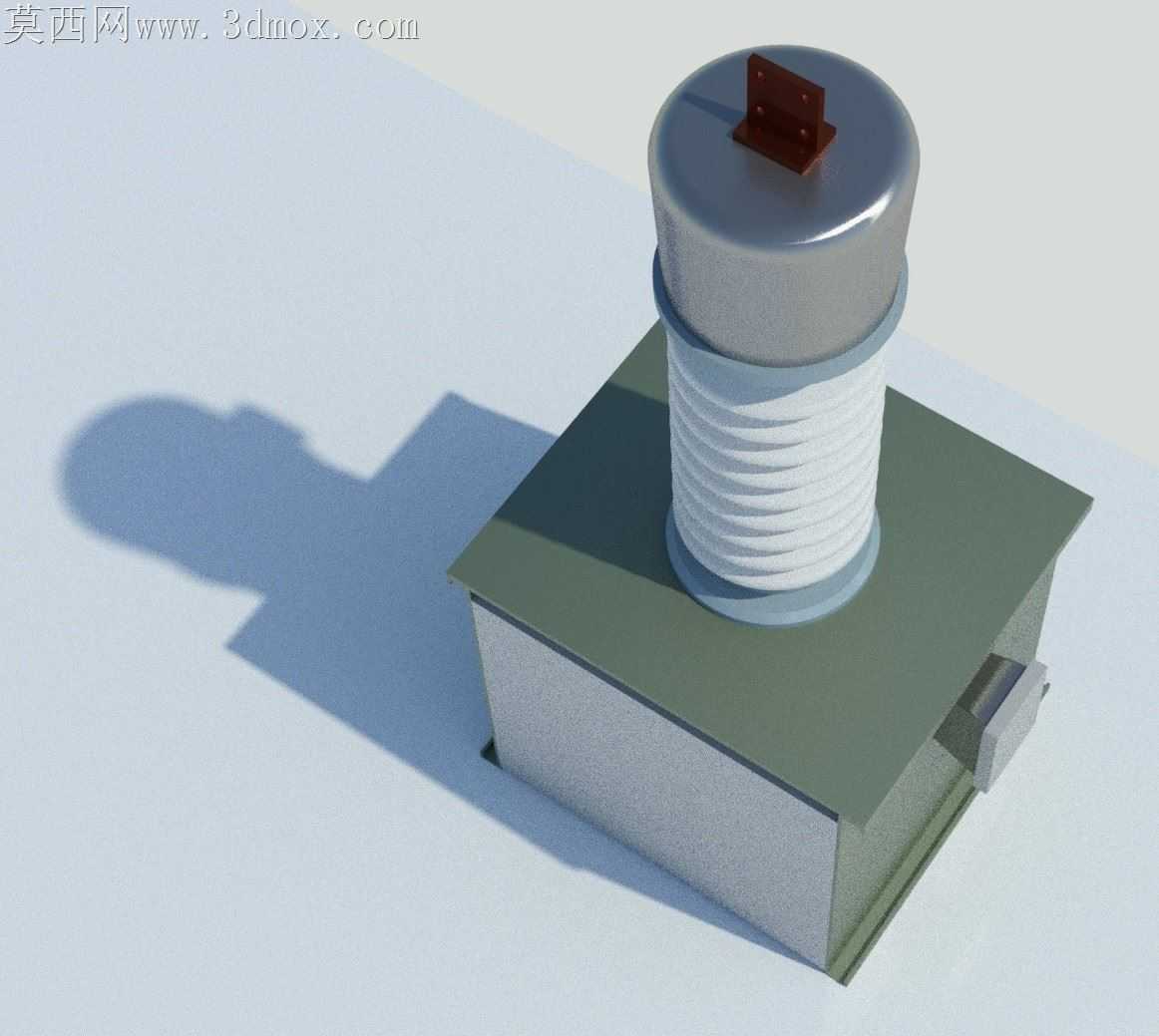

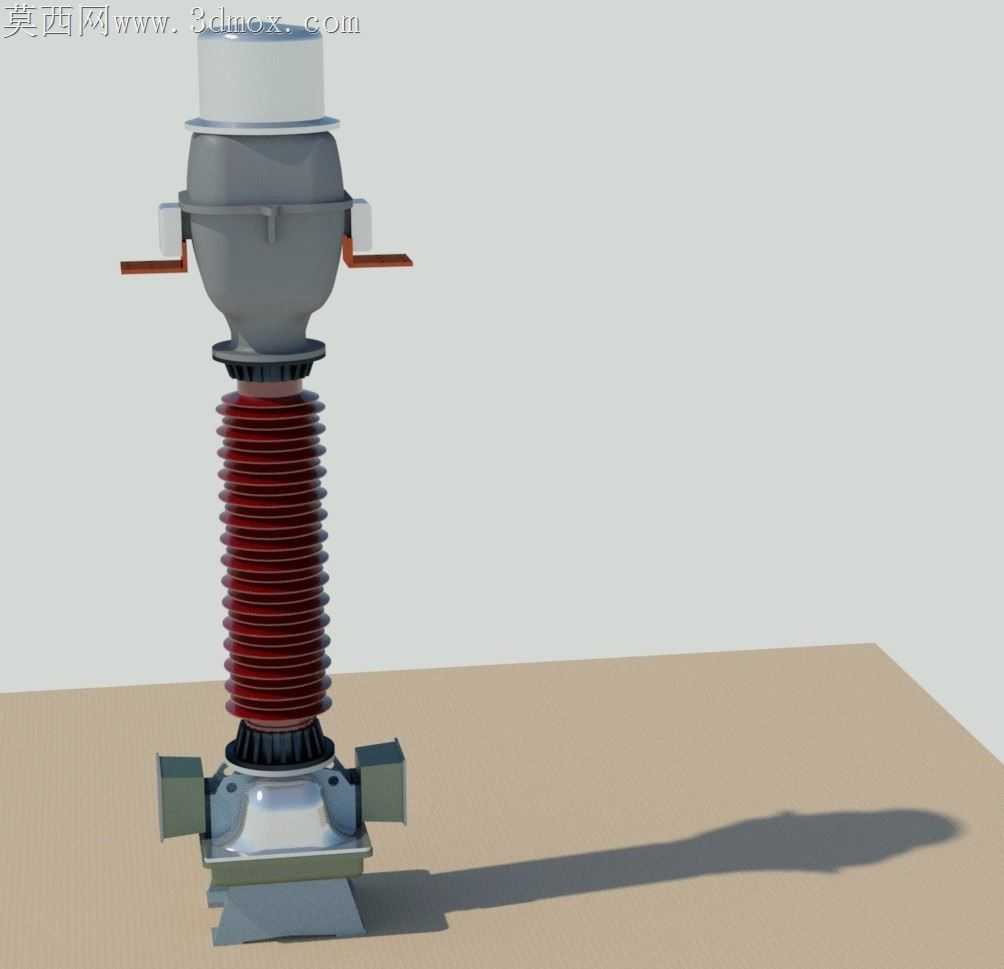

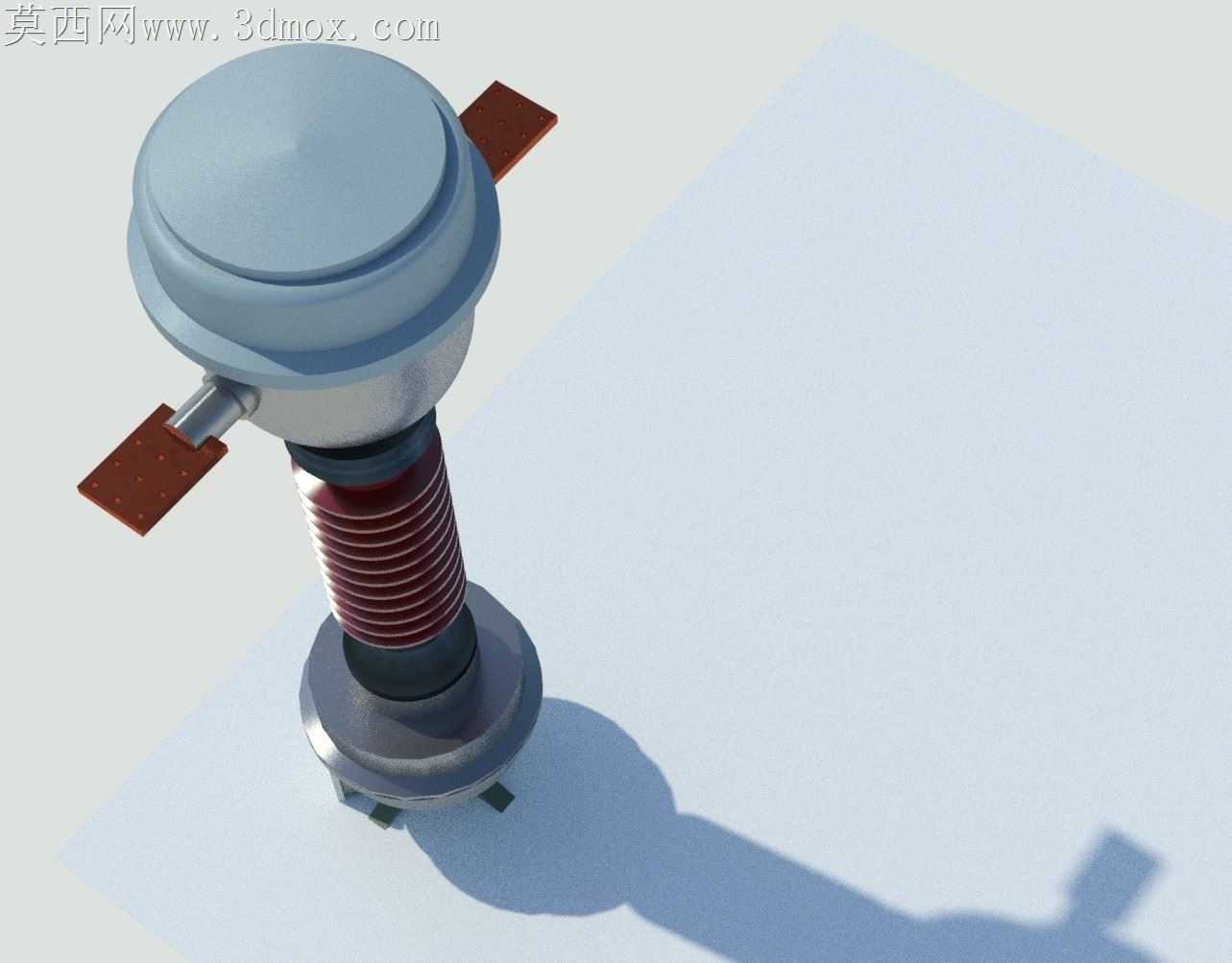

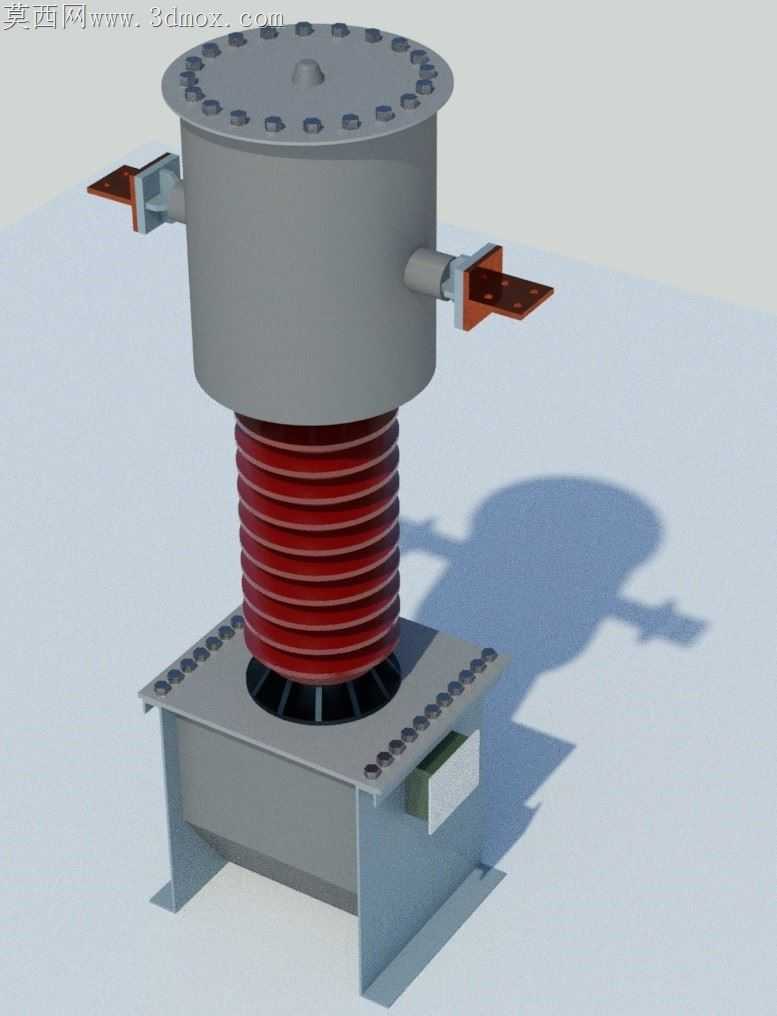

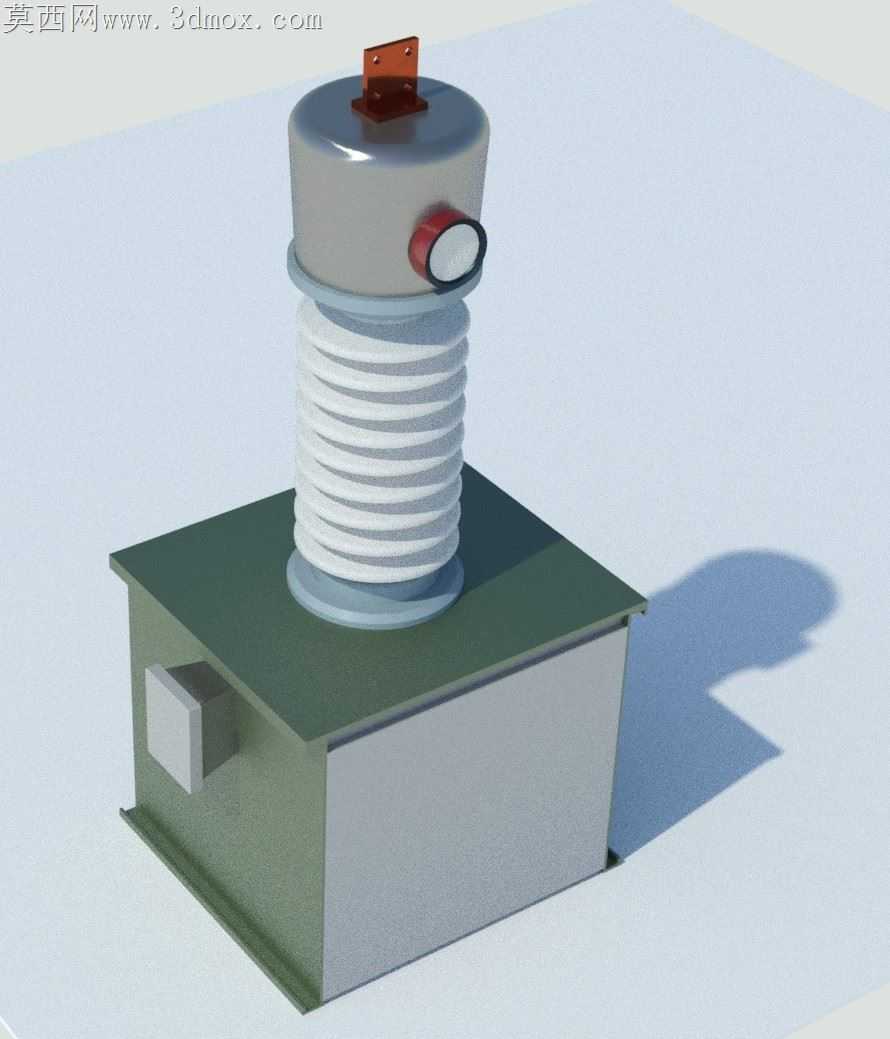

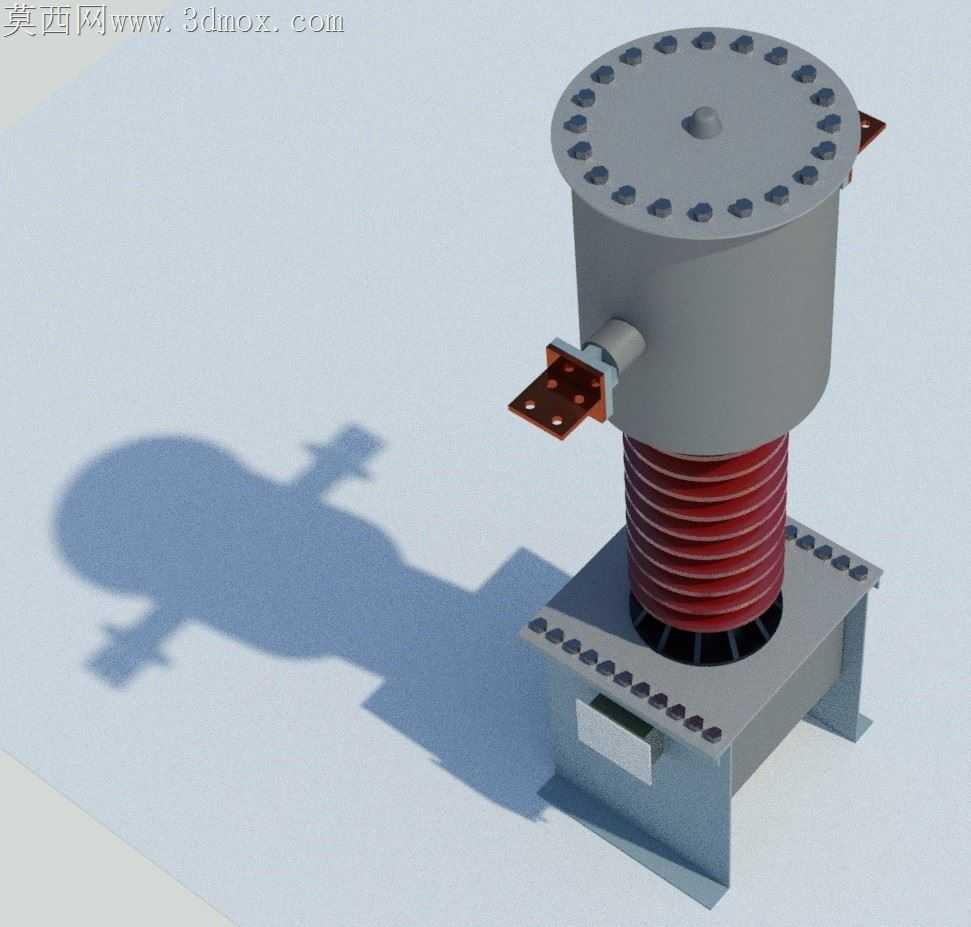

户外沟道布设的仪用互感器常年面临凝露、积污、温差形变带来的密封失效隐患，瓷套与金属法兰的衔接位是渗漏高发区，建模时特意把法兰压接面的环形止口做了0.3mm的过盈配合预留，胶圈槽的深度按邵氏硬度65的丁腈橡胶压缩率30%核算，避免现场安装时胶圈压溃或密封不足。顶部的膨胀器外罩采用旋压成型的圆弧过渡，没有生硬的直角折边，既减少雨水积留的挂点，也能抵消内部绝缘油热胀冷缩带来的壳体应力，接线端子的铜排伸出位特意做了翻边绝缘遮挡，防止户外异物搭接造成相间短路。下部的安装底座预留了四个调平垫块的嵌装槽，现场布设时不用额外加工垫片就能适配沟道内不平整的混凝土基面，底座与瓷套衔接的接地端子凸台做了沉孔设计，接地线安装后螺栓头不会突出平面，避免运输吊装时剐蹭蹭掉防腐涂层。红色瓷套的伞裙排布不是等距设置，靠近底座的前三片伞裙间距加大15%，是因为地面潮气上升时该区域积污速度更快，更大的爬电距离能减少雨雾天的闪络风险，伞裙的边缘做了1mm的下倾滴水沿，水珠不会顺着伞裙内侧流到瓷套根部形成连续水膜。侧边的二次接线盒盖做了卡扣式快开结构，不用完全卸下螺栓就能打开盒体接线，盒盖内侧的密封胶圈采用梯形截面，比常规O型圈的接触面积大40%，即便盒盖有轻微形变也能保证IP65的防护等级。出线铜排的连接孔做了长圆孔设计，现场对接母线时能抵消土建施工带来的安装位置偏差，不用重新打孔破坏铜排的镀锡层，铜排与壳体的衔接位套了环氧树脂绝缘套，套体与壳体的配合段做了三道环形密封槽，阻断潮气沿配合缝隙渗入内部的路径。
