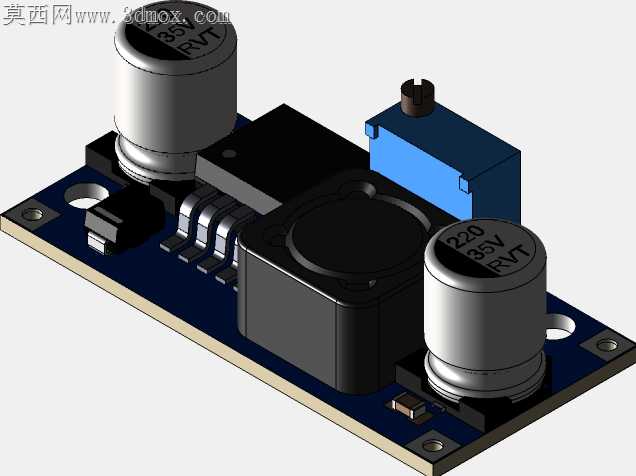

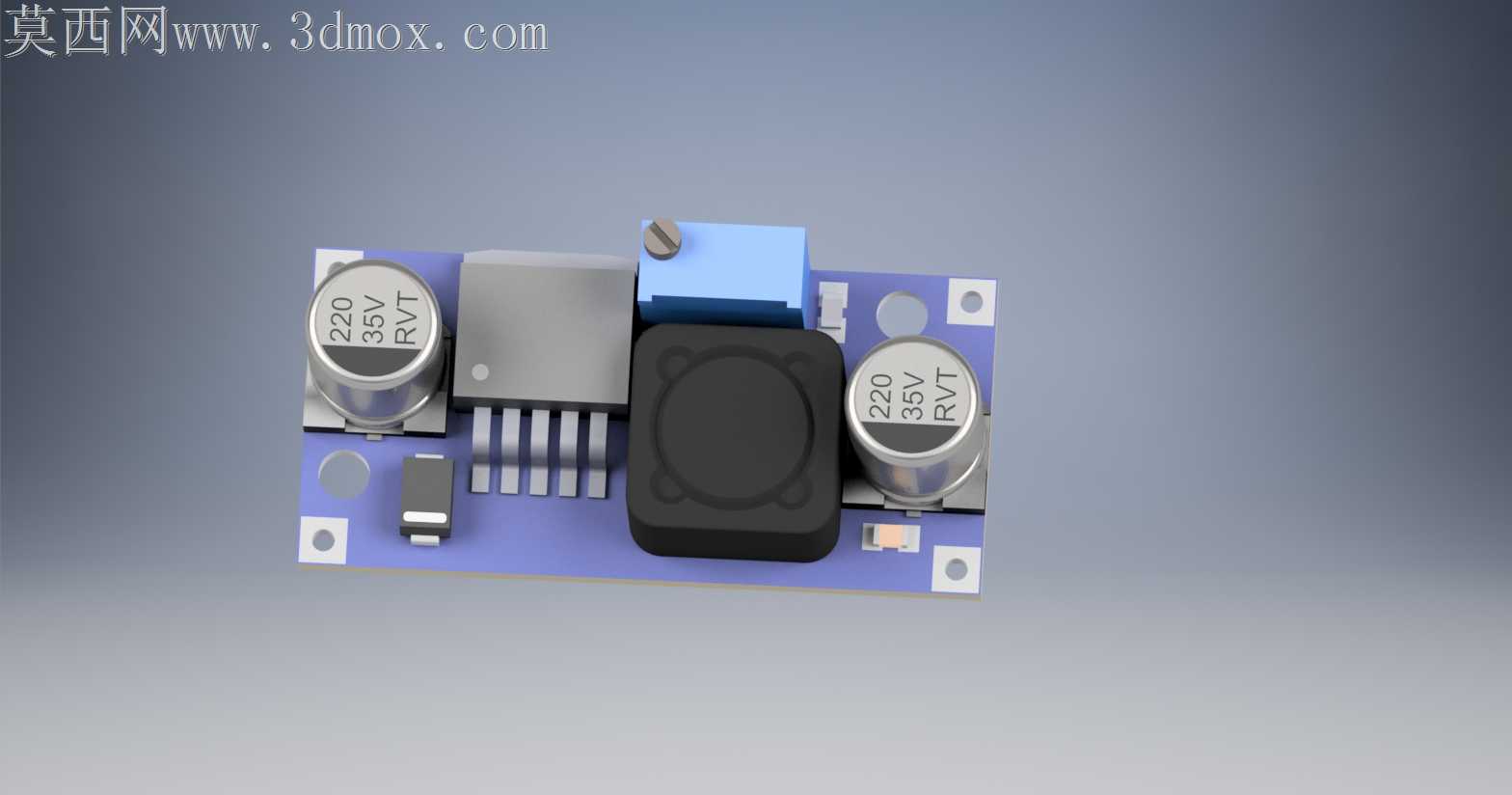

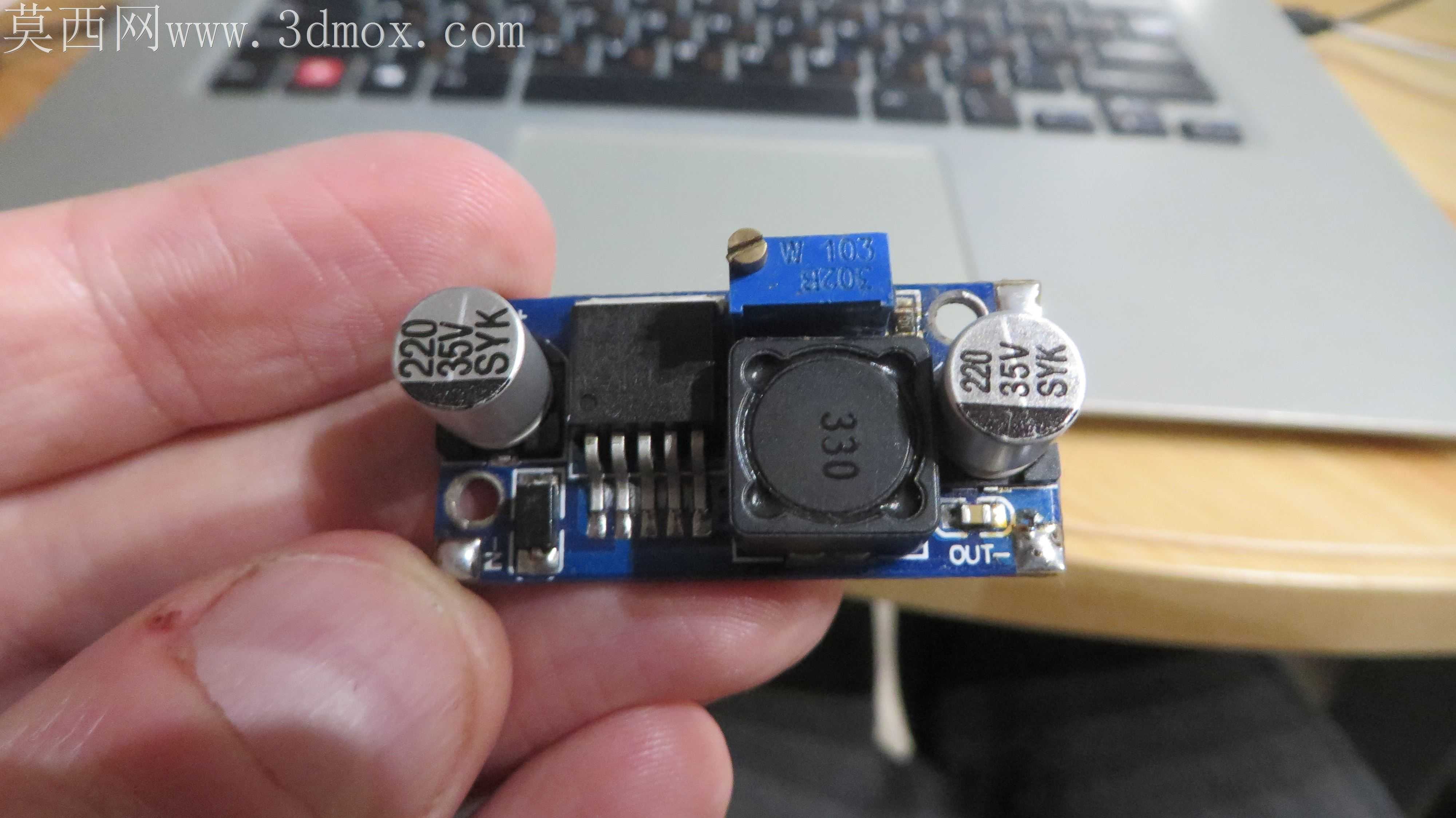

LM2596降压电源模块结构优化设计

常规LM2596降压模块在小批量贴片加工时，常出现电解电容与多圈电位器干涉、二极管贴装后与板边安装孔位冲突的问题，回流焊后补焊调整的不良率一度超过8%，这款优化后的结构直接对准这些产线痛点调整。板上的安装孔位没有沿用常规对称排布，而是根据常见设备内部的固定柱位置做了偏移，孔边做了0.2mm的沉台设计，打铜柱固定时不会顶到背面的焊盘，也不会因为螺丝拧紧的应力拉扯导致PCB板边角起翘。两颗铝电解电容的本体直径做了小幅缩减，容值和耐压参数保持原有规格，电容引脚的焊盘间距同步微调，贴装时不会出现电容本体贴歪后碰到旁边功率电感的情况，电容顶部和上层安装面预留了1.5mm的安全间隙，灌封绝缘胶时胶体能完全包裹电容引脚焊点，不会出现胶层厚度不均导致的绝缘薄弱点。蓝色多圈电位器的位置往板边平移了2.3mm，调节旋钮的顶面和PCB板边缘齐平，不用额外在设备外壳上开深槽就能伸螺丝刀调节输出电压，电位器的固定脚增加了两个辅助焊盘，频繁调节时不会因为扭力过大把焊盘扯掉。功率电感的下方特意留了0.3mm的散热间隙，没有直接贴死PCB板面，大电流持续输出时电感的热量能通过间隙对流散出，不会把热量直接传导到PCB基材导致板材长期高温老化。板上的肖特基二极管本体做了小型化选型，二极管的极性丝印往板内挪了1mm，不会被安装孔的丝印挡住，SMT贴装时视觉识别相机能直接捕捉到极性标记，不会出现二极管贴反的批量不良。走线拐角处全部做了圆弧过渡，大电流走线上没有出现直角尖角，脉冲电流通过时不会在尖角处产生电流尖峰，长期满负载运行时的EMI干扰比常规布局低3dB左右。输出端的焊盘做了加宽处理，能同时压接18AWG和20AWG的导线，焊盘边缘加了阻焊坝，焊锡不会顺着走线流到旁边的过孔里造成虚焊。
