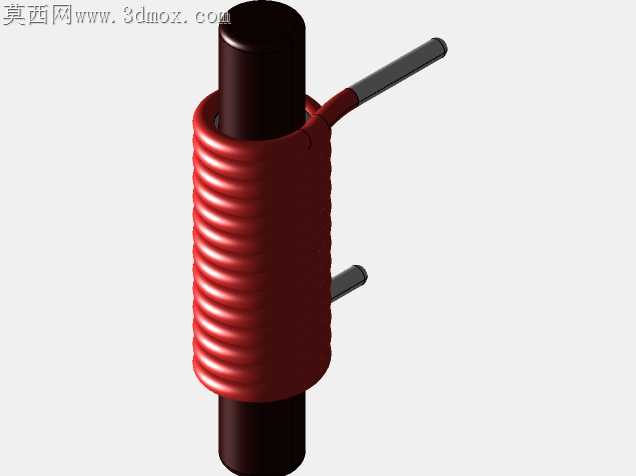

带直插引脚磁棒线圈电感器结构设计

小功率直插磁棒电感的绕线张力控制一直是量产环节的隐性痛点，漆包线拉得过紧会勒伤磁棒表层的绝缘涂层，长期受温循影响容易出现匝间短路隐患，张力过松又会让线圈排布松散，引脚受外力时整组绕线容易出现轴向窜动，直接拉断漆包线与引脚的焊接点。这款棒芯感应器的绕线排布做了针对性的适配调整，每匝线圈的间距控制在0.7毫米，既不会因为匝间距离过近增大寄生电容，影响高频段的阻抗特性，也不会因为间距过大浪费磁棒的有效导磁长度，让磁芯的窗口利用率维持在合理区间。磁棒两端特意留出了等长的非绕线区段，刚好能卡在自动插件机的定位卡槽里，过波峰焊的时候不会因为焊锡的毛细爬升浸染到线圈本体，避免焊锡残渣卡在匝缝里造成局部短路。两根直插引脚的长度做了适配常规PCB板厚的设计，引脚根部和线圈出线端的连接位置做了圆弧过渡，没有硬折死角，插装时引脚承受的按压力不会直接传导到漆包线的焊接位置，减少装配过程中的断线不良。绕线的表层没有额外加裹绝缘胶带，靠漆包线自身的漆膜绝缘就能满足小功率信号回路的耐压要求，减少了套热缩管或者缠胶带的工序，适配高速绕线机的连续生产节奏，不会因为额外的包覆工序拖慢量产节拍。磁棒选用的锰锌铁氧体材质本身的高频损耗较低，配合等距排布的线圈结构，在1MHz以内的信号感应场景下，Q值能维持在比较平稳的区间，不会因为频率小幅波动出现感应灵敏度骤降的问题。引脚的表面做了镀锡处理，和PCB焊盘的浸润性更好，手工焊接或者波峰焊都能形成饱满的焊点，不会出现虚焊脱焊的问题。线圈两端的出线头顺着绕线的切线方向引出，没有和相邻的线匝发生交叉叠压，绕线完成后不需要额外整理线序，就能直接卡入引脚的焊接卡槽，减少人工整理的工时。
