室内门执手锁具一体化结构三维设计

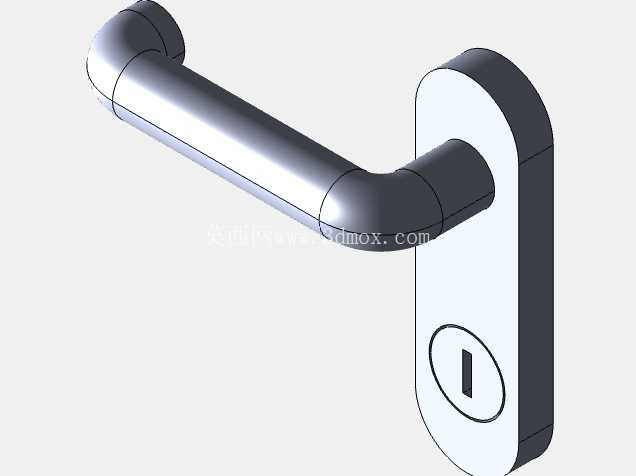

　　日常民用与商用空间的门扇启闭控制场景中，执手式锁具是应用覆盖度最高的锁闭部件，本次呈现的锁柄结构，适配常规厚度40-50mm的室内木质门、钢质门与塑钢门使用场景，承担门扇解锁、启闭施力的核心功能。从结构设计逻辑来看，该锁柄采用弯柄式执手搭配椭圆型锁座的组合形式，执手握持段做了等直径圆弧过渡处理，握持区域的直径控制在22mm，匹配成年人手掌握持的人机工程尺寸，长时间握持启闭不会产生局部硌压的不适感；执手与锁座连接的根部做了加厚圆弧补强，避免日常使用中大力扳动导致的根部应力集中断裂问题，锁座与门扇贴合的安装面做了平整化处理，安装后与门扇表面的贴合间隙可控制在0.2mm以内，不会出现积灰、晃动的问题。

　　锁座正面预留了标准锁芯孔位，孔位尺寸适配市面上通用的弹子锁芯安装规格，不需要额外做孔位修配即可完成锁芯的装配，执手内部的方轴连接孔做了D型防呆设计，装配时不会出现方轴装反导致的执手转动卡滞问题，方轴孔的尺寸适配常规8mm方轴，可匹配绝大多数民用室内门锁的传动机构。从安装边界来看，锁座的整体高度为120mm，宽度为45mm，安装孔位的中心距为72mm，完全符合民用门锁安装的通用孔距标准，替换旧锁时不需要在门扇上重新开孔，直接对准原有孔位即可完成固定，大幅降低现场安装的调整工作量。

　　执手的转动角度设计为0-45度，转动过程中做了阻尼限位，扳动到解锁位置后会自动回弹复位，不会出现执手下垂歪斜的问题，执手表面做了金属质感的哑光处理，日常使用中不容易残留指纹与划痕，适配现代简约、工业风等多种室内装修风格。在结构建模过程中，所有配合面都预留了合理的装配公差，执手与锁座的转动配合间隙控制在0.1mm，既保证转动顺畅无卡滞，又不会出现晃动旷量，锁座的壁厚设计为3mm，采用锌合金压铸成型的工艺即可实现批量生产，壁厚均匀不会出现压铸缩孔、成型不满的缺陷。

　　该结构除了应用在常规室内平开门上，也可适配部分办公室玻璃门、卫浴门的锁具安装需求，只需要根据门扇厚度调整连接方轴的长度即可完成适配，不需要改动锁柄与锁座的主体结构，具备较强的通用适配性。建模过程中对所有的圆角过渡都做了一致性处理，外露边缘全部做了R1.5的圆角倒钝，避免安装与使用过程中锋利边缘划伤使用者，锁芯孔的周边做了下沉台阶设计，锁芯安装后端面与锁座表面齐平，不会出现突出刮蹭衣物的问题。
