重型可调式圆柱对接铰链结构设计

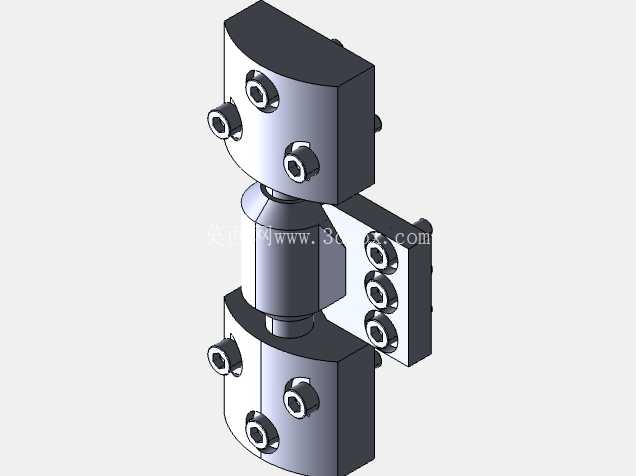

　　这类重型圆柱对接铰链，常应用在需要大承载、高同轴度转动需求的工业设备舱门、重型防护门、特种装备铰接部位，区别于普通民用合页，其结构设计优先考虑径向承载能力与转动时的同轴精度，避免长期重载开合后出现铰接轴偏磨、门扇下沉的问题。从结构上看，该铰链采用上下分体式夹座搭配中间铰接销轴的布局，上下两个夹座为半圆柱抱合结构，每个夹座上配置三个径向锁紧螺钉，安装时可先将夹座穿套在对应圆柱杆件上，调整好上下位置与周向角度后，拧紧径向螺钉即可完成夹座与杆件的固定，这种抱合式安装结构不需要在杆件上额外加工定位孔或焊接连接座，能适配一定直径公差范围内的圆柱杆件，现场安装调整的灵活度更高，尤其适合管材类骨架的防护门、设备检修门铰接场景，省去了现场焊接、配钻孔的工序，降低安装作业的精度要求。

　　中间的铰接销轴采用台阶式结构，销轴与上下夹座的配合段选用间隙配合公差，保证转动顺畅无卡滞，销轴中部设置限位轴肩，限制上下夹座的轴向窜动，避免开合过程中上下夹座出现轴向错位导致的转动阻力增大问题。与门扇连接的安装板为平板式结构，板上设置四个成矩形排布的安装螺钉孔，安装时可通过螺钉直接与门扇、舱门的安装面锁紧，四个安装孔的排布间距经过载荷校核，能将门扇的重量均匀传递到铰接结构上，避免单个螺钉受力过大出现剪切断裂。设计这类铰链时，首先要核算应用场景的门扇重量与开合频率，确定铰接销轴的直径与夹座的抱紧力，径向锁紧螺钉的选型要匹配夹座的壁厚，保证螺钉拧紧后夹座与圆柱杆件之间的摩擦力能承受门扇的径向载荷与倾覆力矩，不会出现夹座滑移、转动的问题。

　　安装边界方面，上下夹座的外径尺寸决定了铰接部位的最小安装空间，安装时需要保证夹座周边预留足够的扳手空间，方便径向锁紧螺钉的拧紧作业，安装板的平面度需要控制在合理公差范围内，避免安装时出现强制装配导致铰接销轴偏斜，影响转动灵活性。转动副的配合间隙需要根据使用环境调整，在多粉尘、户外露天使用的场景下，可适当放大配合间隙，避免粉尘进入配合面后出现卡滞，在有高精度转动要求的室内设备场景下，可缩小配合间隙，减小门扇开合时的晃动量。夹座与安装板的连接部位采用一体化铣削成型结构，相比焊接式连接结构，整体强度更高，不存在焊接变形、焊缝开裂的风险，能承受更大的冲击载荷，适合频繁开合、有振动的设备使用场景。

　　这类铰链的转动角度范围可根据实际使用需求调整，常规状态下可实现180度范围内的开合，若有特殊角度限位需求，也可在夹座上加装限位螺钉，限制最大开合角度，避免门扇开合过度碰撞周边设备。在实际选型应用时，需要先确认待连接的圆柱杆件直径是否在夹座的抱紧范围内，安装板的螺钉孔位是否与门扇的安装筋位匹配，同时要核算铰接点的受力情况，保证铰链的额定承载能力大于实际门扇重量与动态冲击载荷的总和，长期使用过程中，可定期在铰接销轴部位加注润滑脂，减小配合面的磨损，延长整体使用寿命。
