三层钢结构工业操作平台结构设计

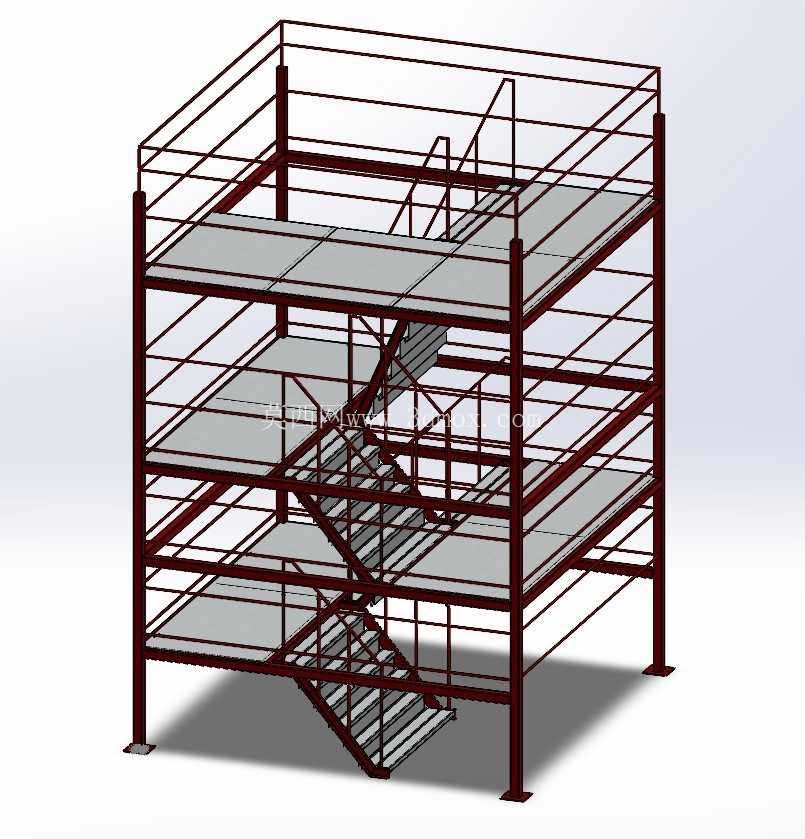

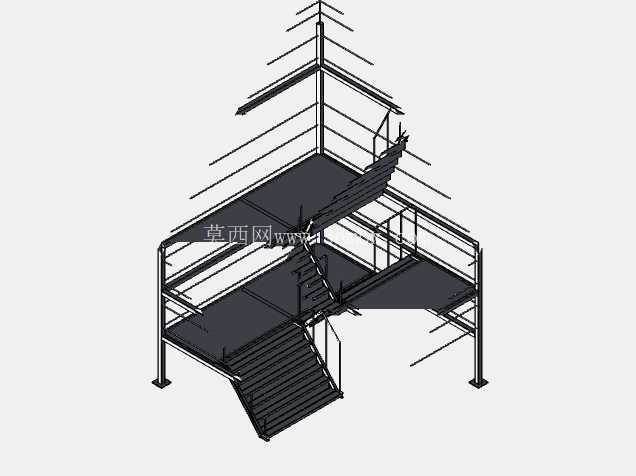

　　这套三层钢结构工业操作平台，主要面向生产车间内需要分层开展作业、设备巡检、物料临时周转的场景，在离散制造车间、仓储分拣区、设备旁操作工位都有广泛的适配性，能够在有限的厂房垂直空间内拓展作业面，避免平面场地不足导致的工位排布拥挤问题。从结构设计逻辑来看，整体采用H型钢作为主承重立柱，立柱底部设置方形地脚板，通过膨胀螺栓与地面硬化层固定，安装时需要保证各立柱的垂直度偏差控制在千分之一以内，避免上层载荷传导出现偏载力矩。每层平台的承载框架采用矩形钢管焊接成网格状主梁与次梁结构，次梁间距根据常规500kg/㎡的均布活载荷设计，平台面板采用花纹钢板铺设，边缘做折弯处理与次梁焊接固定，表面的防滑纹路能够避免作业人员走动、工具放置时出现打滑风险。

　　平台侧边的防护栏杆采用圆钢管焊接制作，栏杆高度符合工业防护的1.2m标准要求，横杆设置三道，底部设置100mm高的挡脚板，防止工具、小零件从平台边缘坠落伤及下方人员。连通各层的斜向钢楼梯采用踏步板焊接结构，踏步做防滑处理，楼梯两侧同样设置连续扶手，楼梯坡度控制在45度以内，兼顾通行效率与上下行走的安全性，楼梯与各层平台的连接位置做加强焊接，避免人员高频通行时出现连接部位松动。在设计过程中，首先需要根据现场安装区域的地面承载能力、上方净空高度确定整体层高，单层层高通常设置在2.2m到2.8m之间，保证作业人员在每层平台站立操作时不会有压抑感，同时预留设备吊装、管线排布的顶部空间。

　　整体外形的长宽尺寸可以根据实际工位需求调整模块单元，单组平台的标准单元宽度适配2-3人同时作业的需求，长度方向可以通过拼接同规格结构单元拓展，安装边界需要注意与周边固定设备、墙体预留至少500mm的检修通道，平台与厂房立柱、墙面的间隙需要做封闭处理，避免物品掉落。结构受力计算时，除了考虑人员、工具的均布载荷，还要额外考虑楼梯位置的集中动载荷，以及护栏承受的水平推力，所有焊接部位都需要做满焊处理，焊后打磨焊渣并做防锈涂装，涂装采用两层防锈底漆加两层面漆的工艺，适配车间内可能存在的潮湿、轻微腐蚀环境。

　　平台的各层可以根据使用需求预留设备安装孔、管线穿引孔，孔位周边做加强筋处理，避免开孔位置降低结构整体强度，在平台靠近设备的一侧可以设置可拆卸的防护门，方便设备检修时大件物品的转运。实际使用中，这类平台可以搭配生产线旁的设备操作位使用，也可以作为仓储区域的高位拣选作业台，或者设备维护时的登高作业载体，相比混凝土结构的固定平台，钢结构平台的安装周期更短，后期可以根据生产布局调整进行拆解移位，材料的回收利用率更高。在建模过程中，所有型材的规格都对应国标常用型钢参数，连接节点的设计符合钢结构焊接规范，各部件之间的装配关系清晰，没有干涉问题，能够直接用于结构件的下料、焊接工艺参考，也可以作为车间布局规划时的工位排布参考模型，帮助设计人员提前预判平台安装后对车间通道、设备操作空间的影响，避免现场安装时出现尺寸冲突。
