齿轮齿条啮合传动结构设计

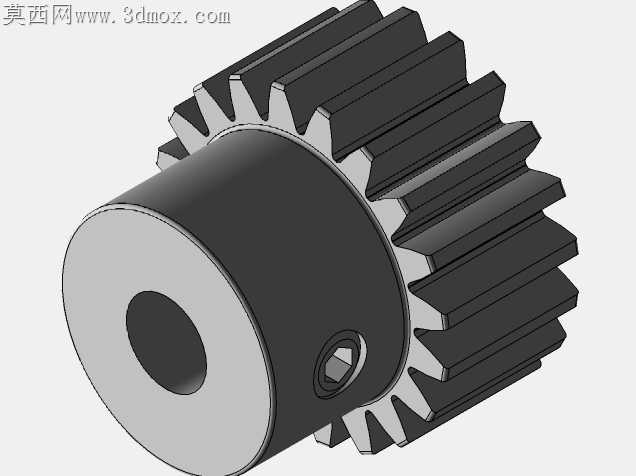

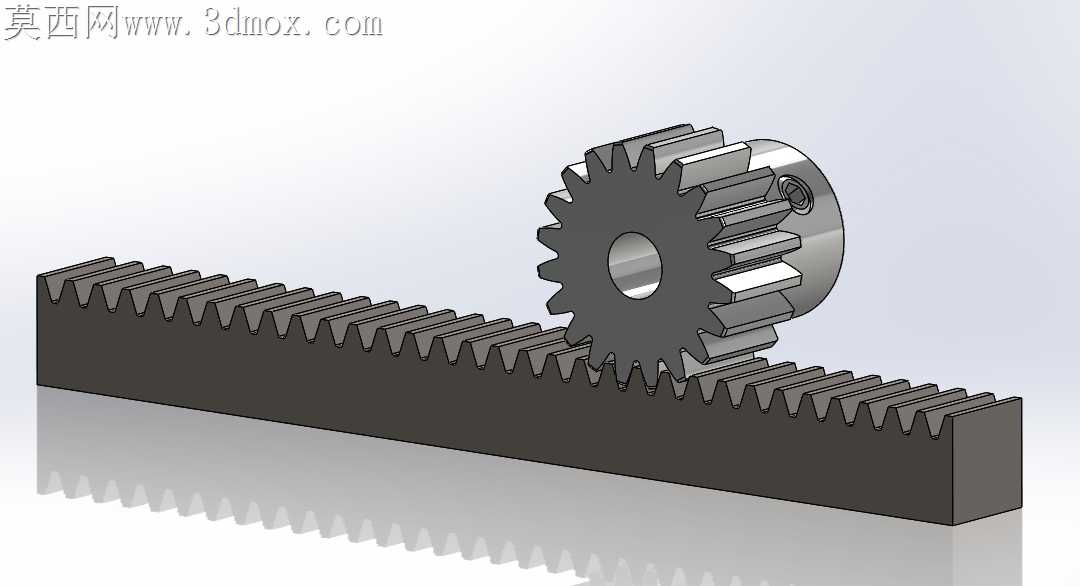

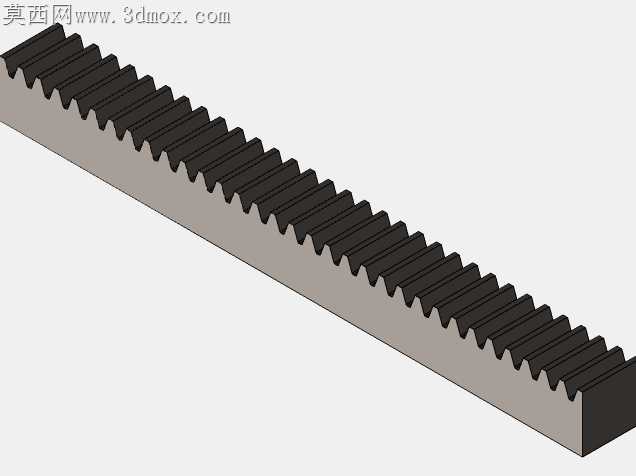

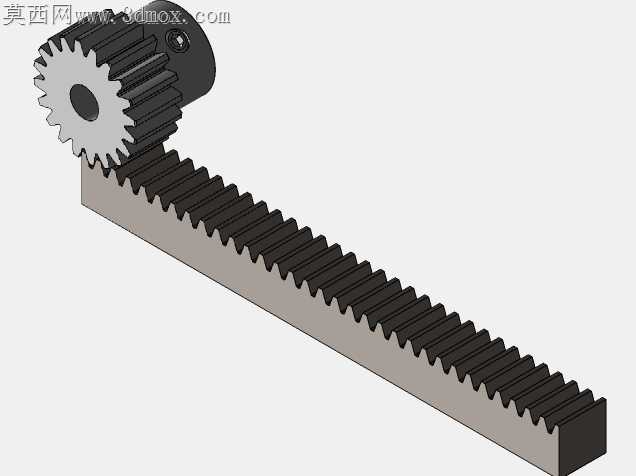

常规齿轮齿条传动在低速重载工况下，最容易出现的问题是齿面偏磨、回程间隙过大，根源往往在前期结构设计阶段没有考虑加工适配的细节。这套啮合结构在齿形参数匹配上做了针对性调整，齿条的齿距公差控制在0.02mm以内，对应小齿轮的齿厚偏差选取了负偏差，既保证啮合时不会出现卡滞，又能将侧隙控制在0.03mm的合理区间，适配多数直线进给机构的精度要求。齿条的安装基准面做了0.8μm的粗糙度要求，背面设计了定位沉槽，不需要额外打表找正就能快速对齐安装基准，避免现场装配时因为基准偏移导致的啮合错位。小齿轮的轮毂部分做了台阶式设计，轴孔与安装轴的配合选取H7/k6的过渡配合，侧面的紧定螺钉孔位置特意避开了齿根应力集中区，防止长期交变载荷下螺钉孔周边出现裂纹。齿顶高系数选取1.0，齿根圆角半径放大到0.38m，相比标准齿形抗弯曲强度提升17%左右，应对频繁正反转的工况时不容易出现断齿问题。齿条的两端做了倒角过渡，小齿轮切入切出时不会出现顶齿现象，哪怕安装时存在微小的轴向偏移，也能顺利滑入啮合位置。齿面的接触斑点预设在齿高中部，沿齿长方向接触占比不小于70%，不需要后续反复跑合就能达到理想的接触状态，减少装配后的调试工时。材质适配方面，小齿轮选用40Cr调质处理，齿条选用45号钢高频淬火，两种材质的硬度差保持在HRC10左右，跑合过程中磨损会优先发生在成本更低的齿条上，后期维护只需要更换齿条即可，降低运维成本。啮合位置的润滑通道预留了足够空间，安装时可以在齿条背面加装自动润滑毡轮，不需要拆解结构就能定期补充润滑脂，避免干磨导致的齿面拉伤。很多同类设计容易忽略齿条的直线度公差，这套结构将齿条单段直线度控制在0.05mm/m，多段拼接时接缝处的齿距偏差不超过0.01mm，长行程传动时不会出现卡顿、传动不均的问题。小齿轮的端面跳动公差设定为0.02mm，转动时不会出现轴向窜动，保证啮合全程齿面接触面积稳定，不会出现局部载荷过大导致的点蚀问题。
