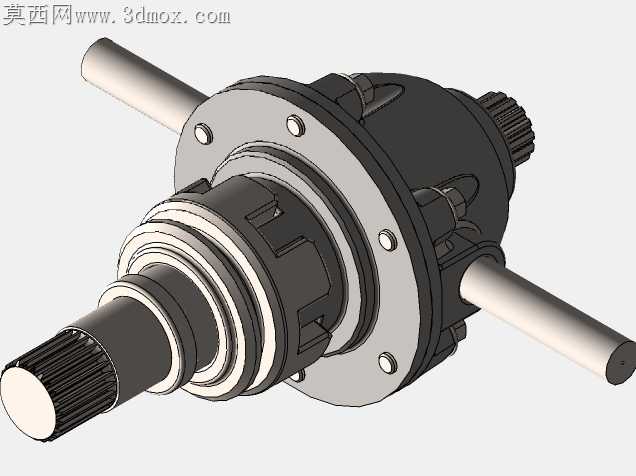

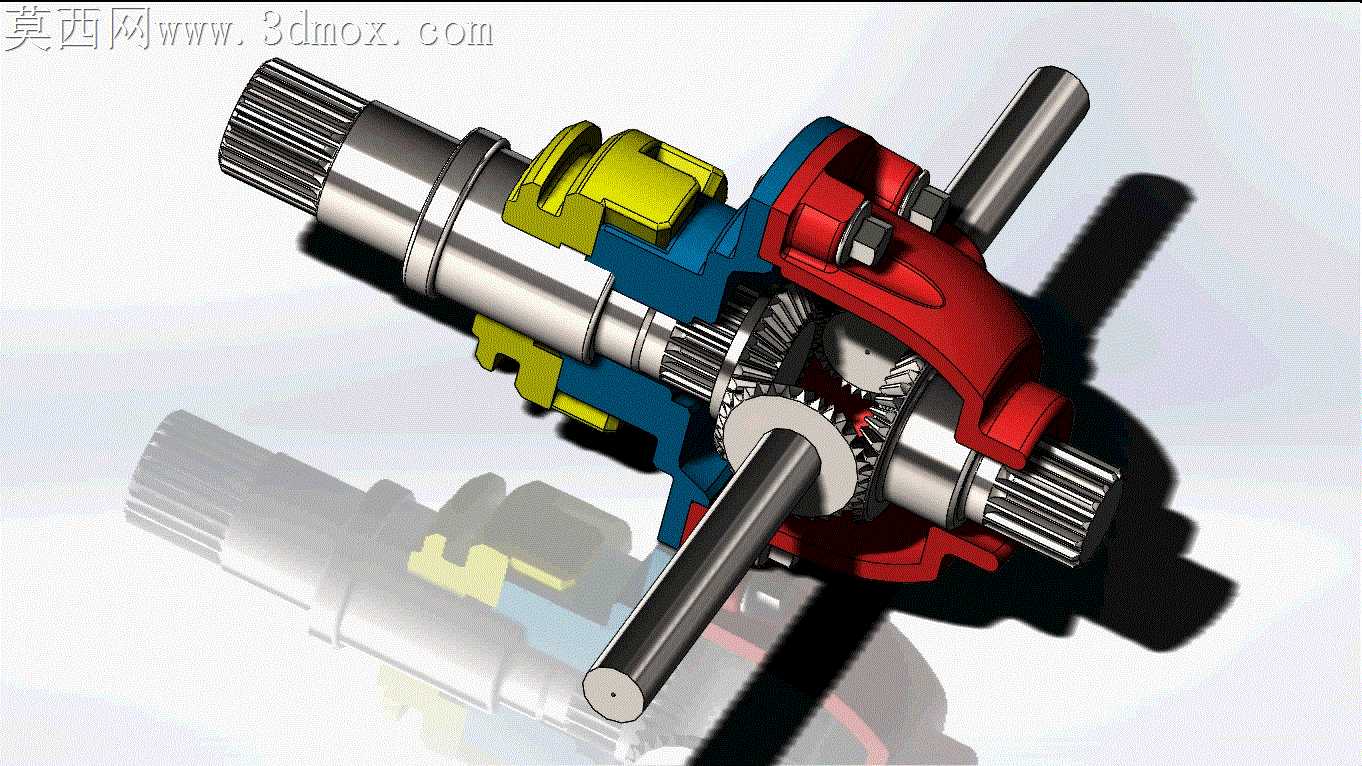

差速器齿轮传动组件结构设计

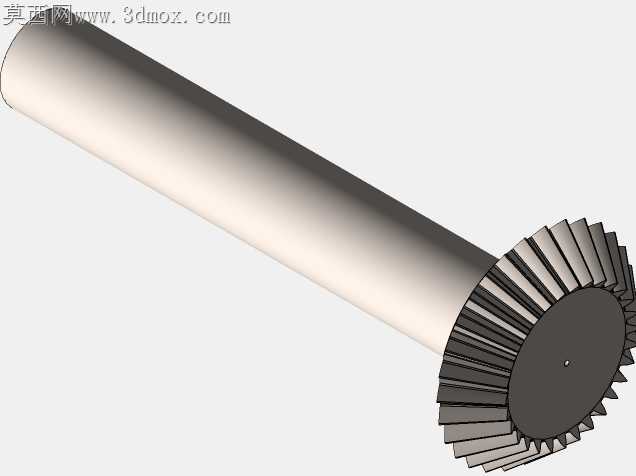

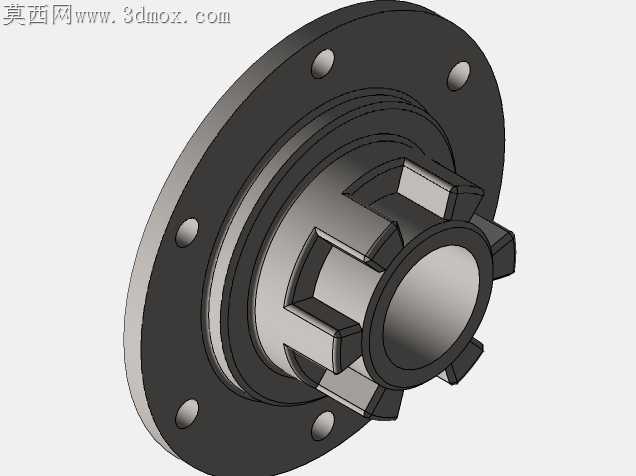

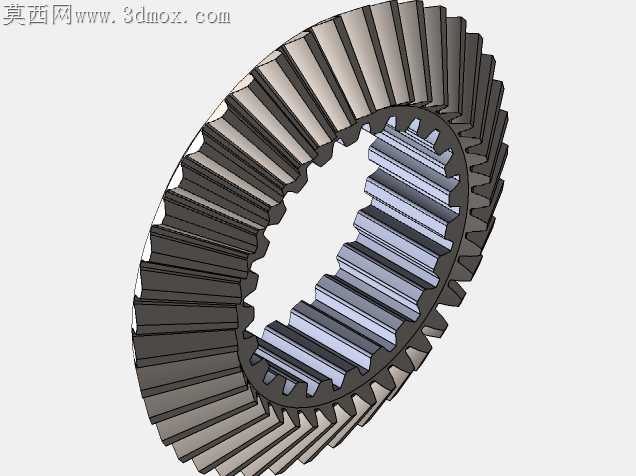

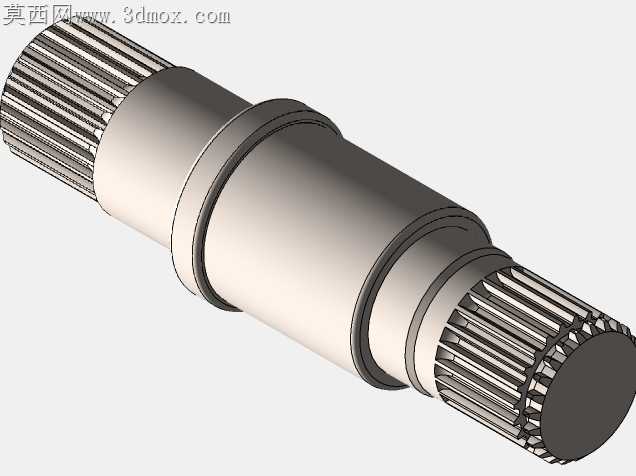

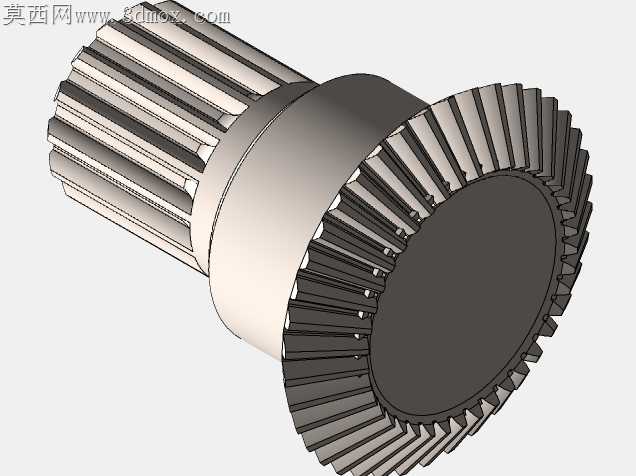

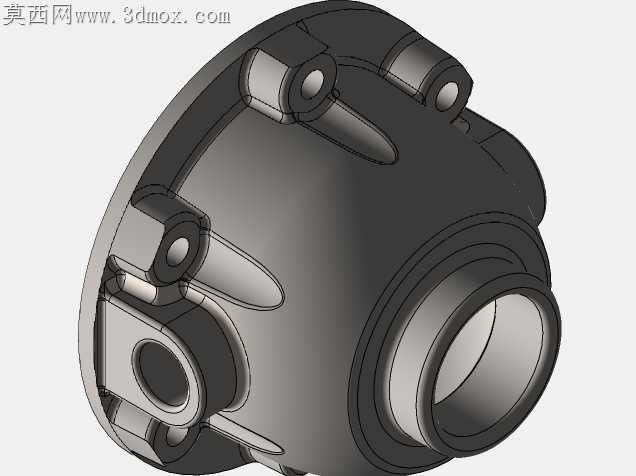

差速器在实际量产装配中最容易被忽略的痛点，是半轴齿轮与行星齿轮的啮合侧隙控制，侧隙过小会导致转向卡滞、传动温升过快，侧隙过大则会出现传动冲击、异响，甚至在大扭矩输出工况下打齿。这套差速齿轮组件在结构设计时，特意将行星齿轮轴的安装孔位做了微米级的同轴度约束，避免四根行星齿轮轴装配后出现轴线偏移，导致不同行星齿轮的啮合接触斑点分布不均。差速器壳的分体结合面没有采用常规的平面贴合设计，而是增加了一圈定位止口，止口的配合公差选了过渡配合区间，既保证装配时两半壳体能快速对位，又能在螺栓锁紧后避免壳体受径向载荷时出现错位，防止内部齿轮的啮合中心距发生偏移。半轴齿轮的背面与差速器壳之间预留了耐磨垫片的安装空间，垫片的厚度公差控制在0.02mm以内，装配时可以通过选配不同厚度的垫片，精准调整半轴齿轮的轴向窜动量，抵消齿轮长期运转磨损后产生的侧隙增大问题。行星齿轮的球面与差速器壳内的球面支撑面做了配研要求，接触面积不低于球面总面积的75%，保证行星齿轮在随半轴公转、同时自转差速的过程中，受力能均匀分散在支撑球面上，不会出现局部应力集中导致的球面磨损过快。输出轴的花键部位做了齿顶倒角处理，避免装配时花键对位困难刮伤齿面，花键的配合长度经过扭矩校核，能承受峰值扭矩下的剪切应力，不会出现花键滑牙失效。差速器壳外部的加强筋没有做等厚设计，而是根据有限元仿真的应力云图做了变厚度优化，应力集中的轴承安装位附近筋条加厚，受力较小的部位筋条减薄，在保证整体结构强度的前提下降低了组件整体重量。内部润滑油道的走向特意避开了螺栓安装孔，避免润滑油从螺栓配合间隙渗漏，油道的出油口正对齿轮啮合部位，保证车辆行驶过程中齿轮啮合面能得到持续润滑，降低运转磨损。实际装配验证中，这套结构的装配对位效率比常规差速器提升近三成，齿轮啮合接触斑点的合格率提升到98%以上，连续满负荷台架运转200小时后，齿轮磨损量远低于行业通用阈值，差速动作顺畅无卡滞，转向时差速扭矩分配均匀，不会出现单侧车轮打滑时空转的动力传递中断问题。
