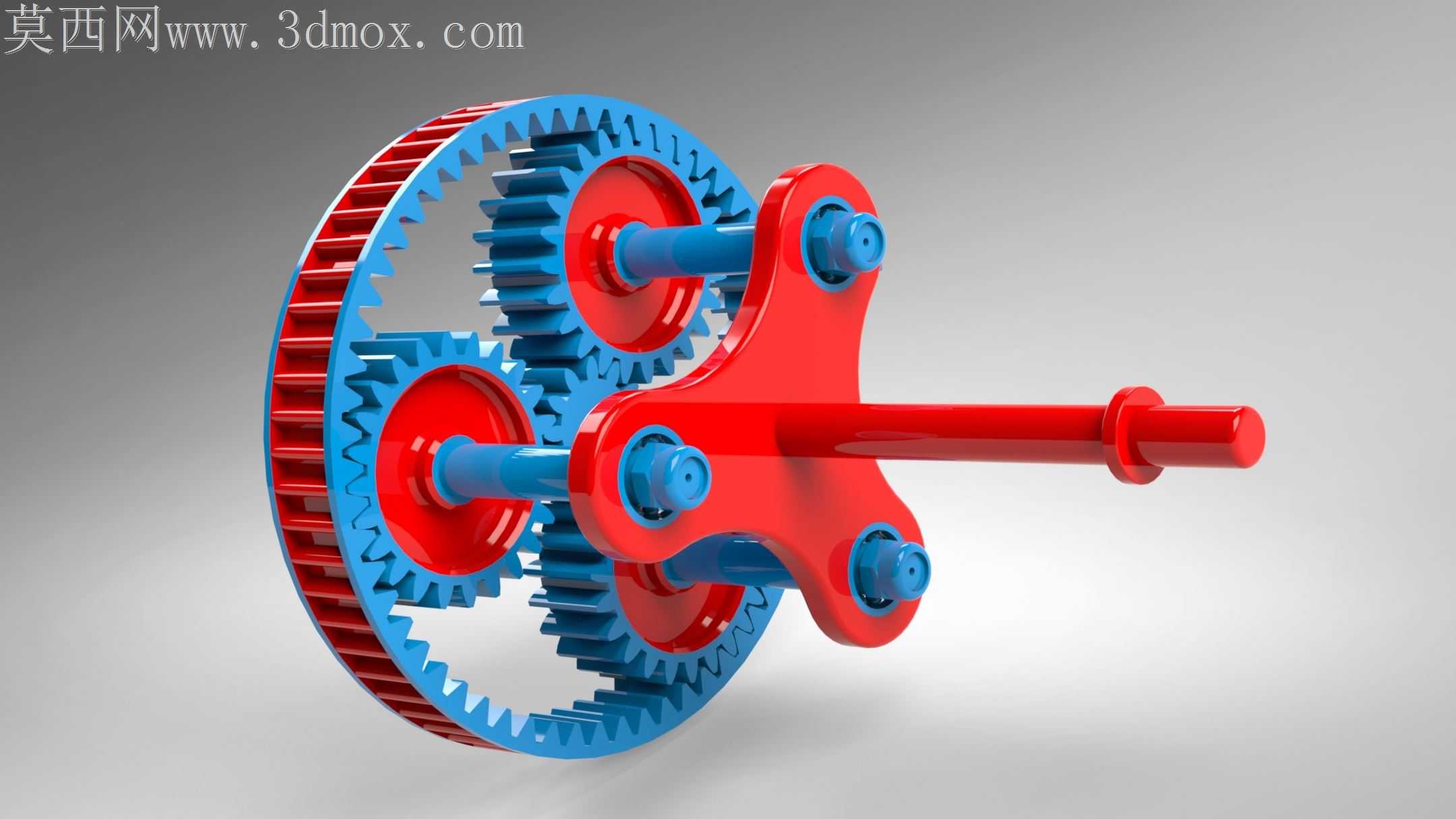

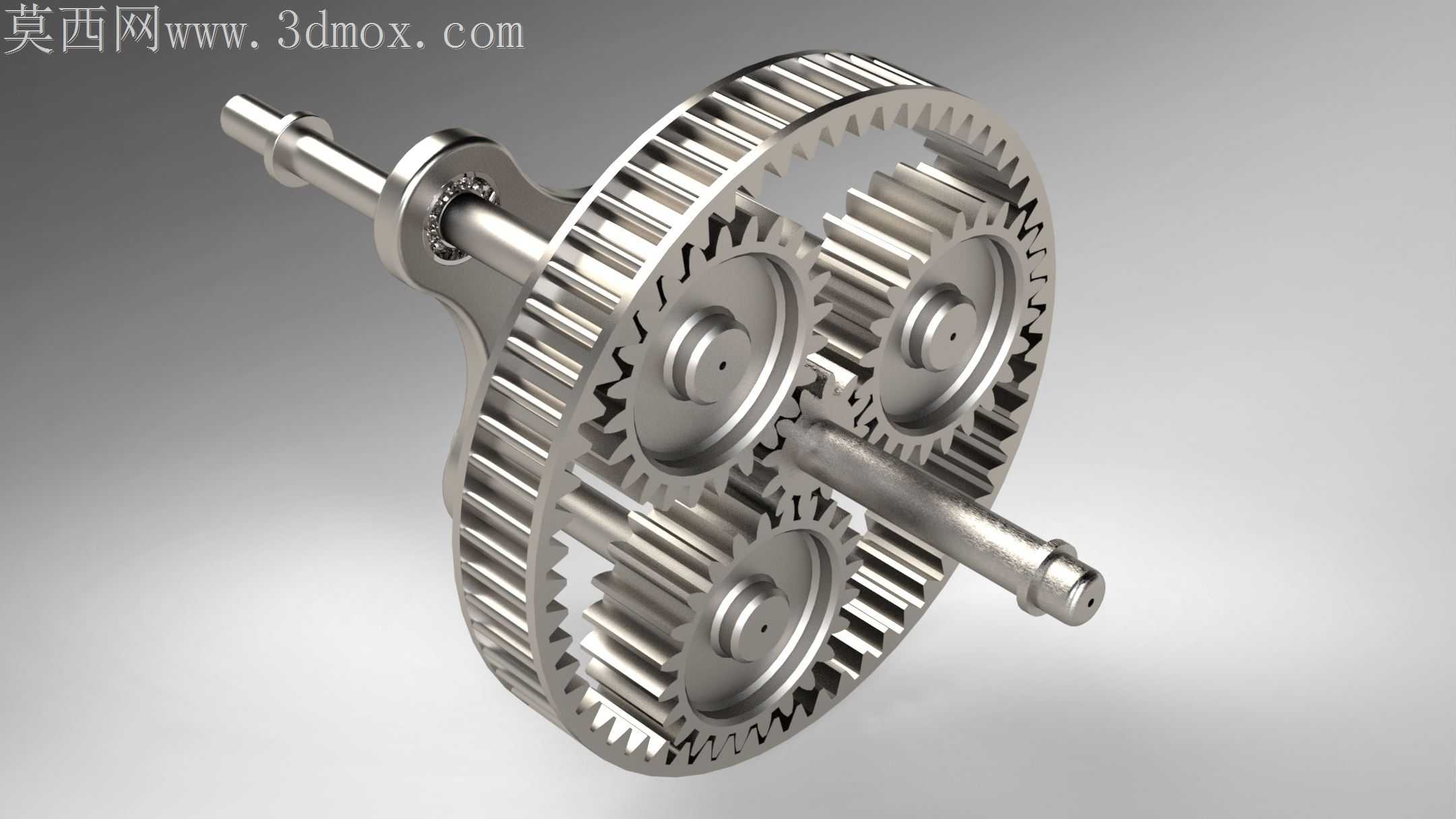

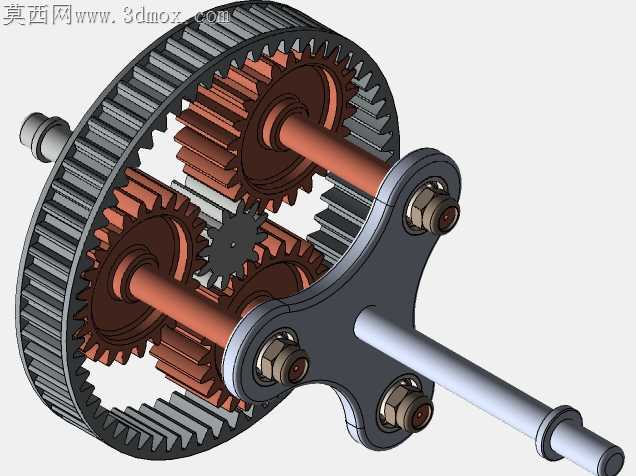

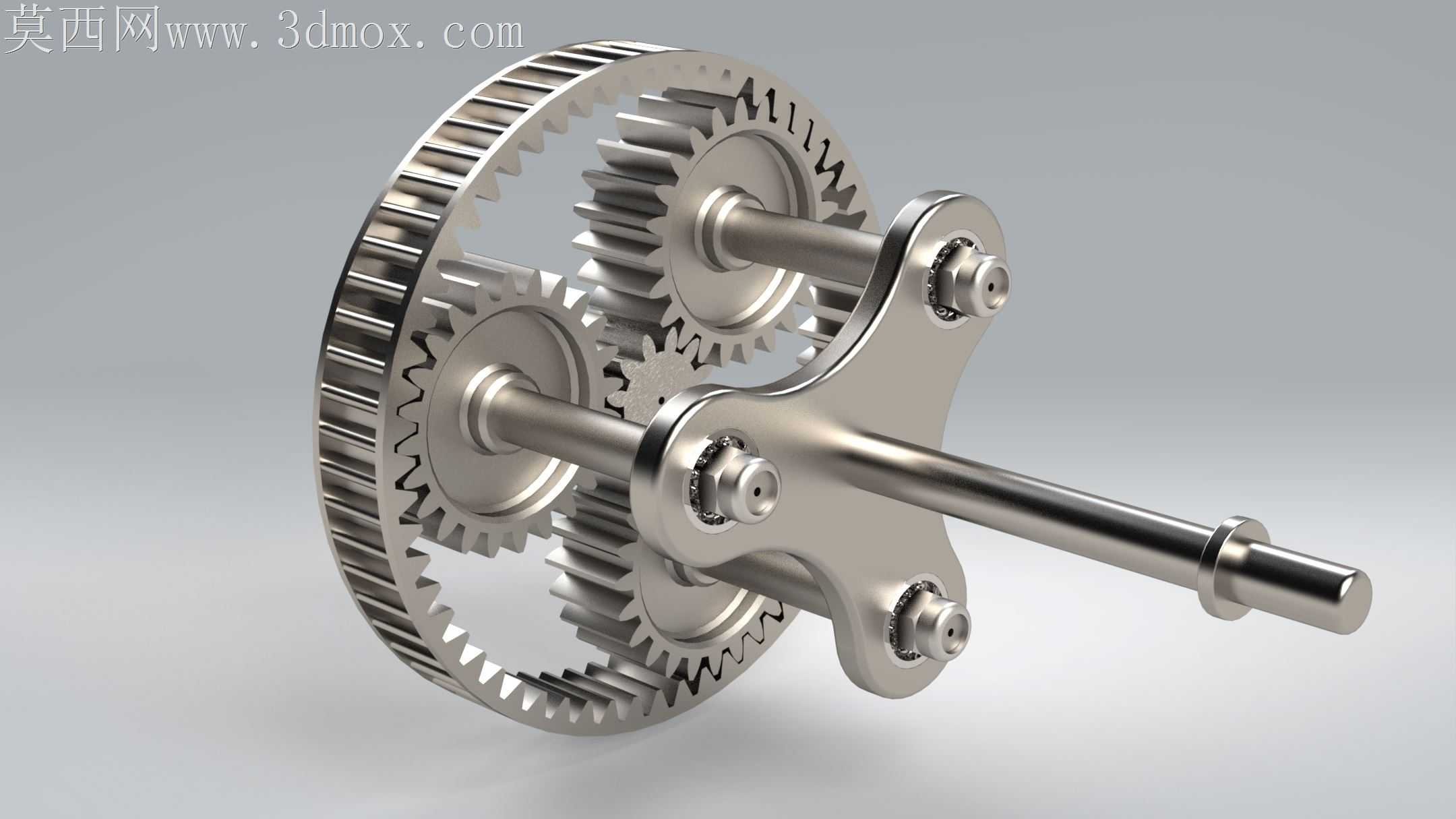

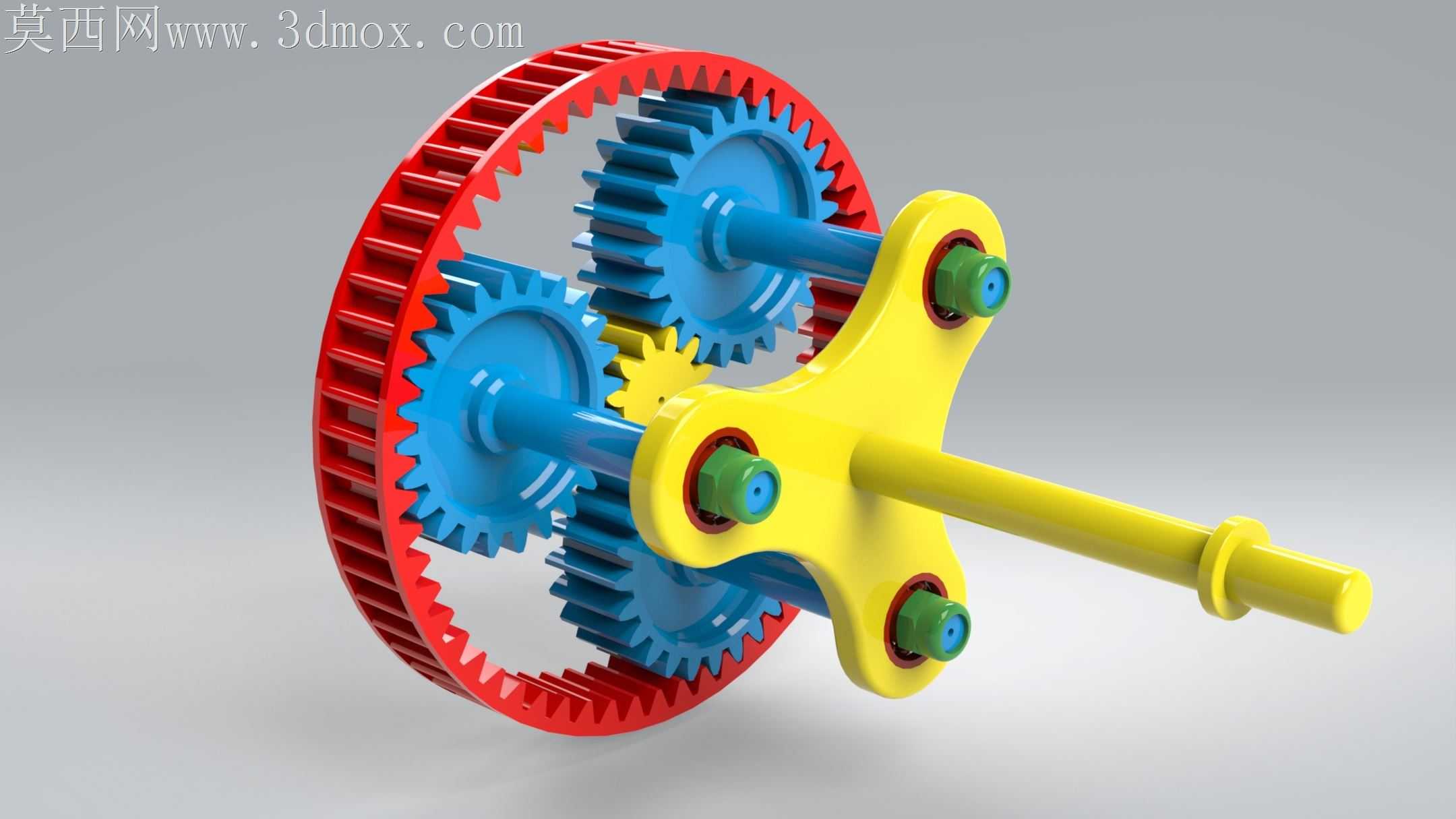

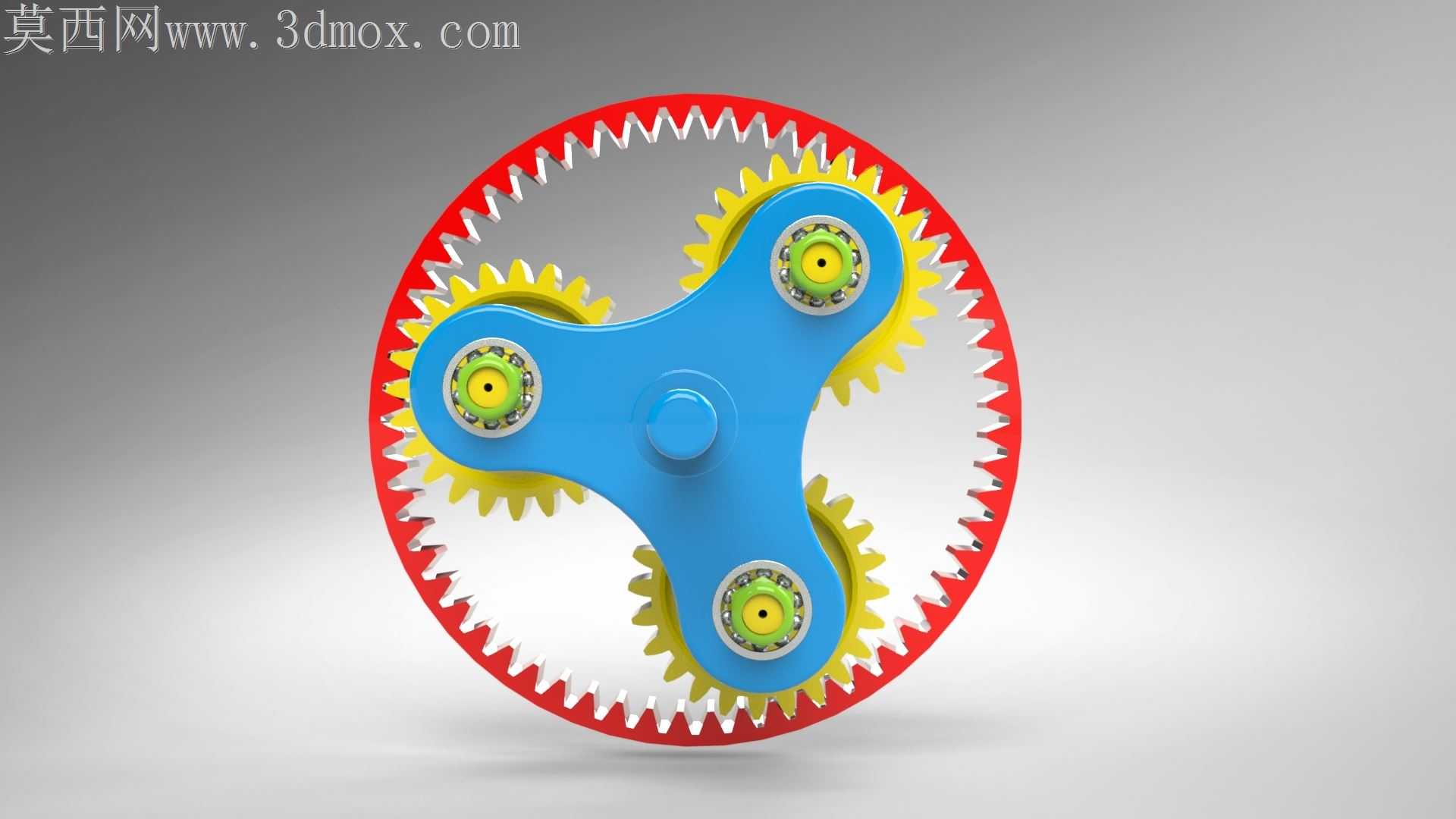

常规定轴轮系在小空间内实现大传动比时,往往需要多组齿轮依次啮合,不仅轴向尺寸被拉长,齿轮啮合产生的径向力还会让输出轴承受额外偏载,长期运行容易出现轴端密封磨损、轴承点蚀的问题。这套行星轮系结构从装配逻辑出发,把内齿圈作为固定基准,三个行星轮沿周向120度均布在行星架上,太阳轮居中输入动力,动力从行星架的输出轴端传出,所有啮合点的径向力能在轮系内部相互抵消,输出轴只承受纯扭矩载荷,从根源上降低了轴系的偏载风险。
行星架上的三个行星轮轴安装孔,同轴度公差控制在0.02mm以内,孔位的周向角度偏差不超过0.01度,避免三个行星轮出现啮合间隙不均的问题——要是其中一个轮齿侧间隙过小,运行时会出现卡滞、异响,间隙过大又会产生传动回差,影响传动精度。每个行星轮与安装轴之间预留了轴承安装位,滚针轴承的内圈与轴过盈配合,外圈与行星轮内孔过渡配合,装配时不用额外敲击调整,靠公差带的配合就能保证行星轮转动顺滑无旷量。
内齿圈的齿形做了微幅修缘处理,齿顶位置的修缘量控制在0.015mm,刚好抵消齿轮受载变形产生的啮入冲击,不会因为修缘量过大导致有效啮合齿面减少。太阳轮采用浮动式安装设计,输入端没有做刚性轴向定位,运转时能靠三个行星轮的啮合反力自动找正中心,就算行星架存在微小的加工误差,也能通过太阳轮的微量偏移补偿误差,不会出现轮齿偏磨的情况。输出轴与行星架的连接采用一体成型结构,省去了键连接带来的应力集中问题,轴肩位置做了R2的圆角过渡,承受大扭矩时不会在轴肩处出现应力断裂。
装配时不需要复杂的专用工装,先把三个行星轮连带轴承压入行星架的安装轴,扣上限位挡圈防止行星轮轴向窜动,再把装好行星轮的行星架组件送入内齿圈,转动行星架让三个行星轮同时与内齿圈啮合,最后插入太阳轮确认所有轮齿啮合顺畅,穿入输出轴端的定位销就能完成整套轮系的装配,全程不需要反复调整垫片补偿间隙,装配效率比传统定轴轮系提升近四成。轮系所有外露的金属表面都做了哑光镀铬处理,既不会因为反光影响啮合间隙的目视检查,也能在实训拆装时起到防锈作用,表面粗糙度控制在Ra1.6,手指触碰不会留下明显划痕,适合作为机械传动课程的拆装实训教具,让学习者直观理解行星轮系的动力传递路径与均载设计逻辑。
