手动液压换向控制阀P40结构设计

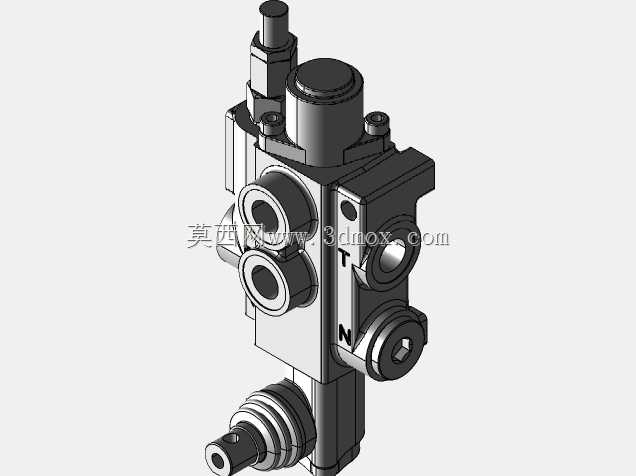

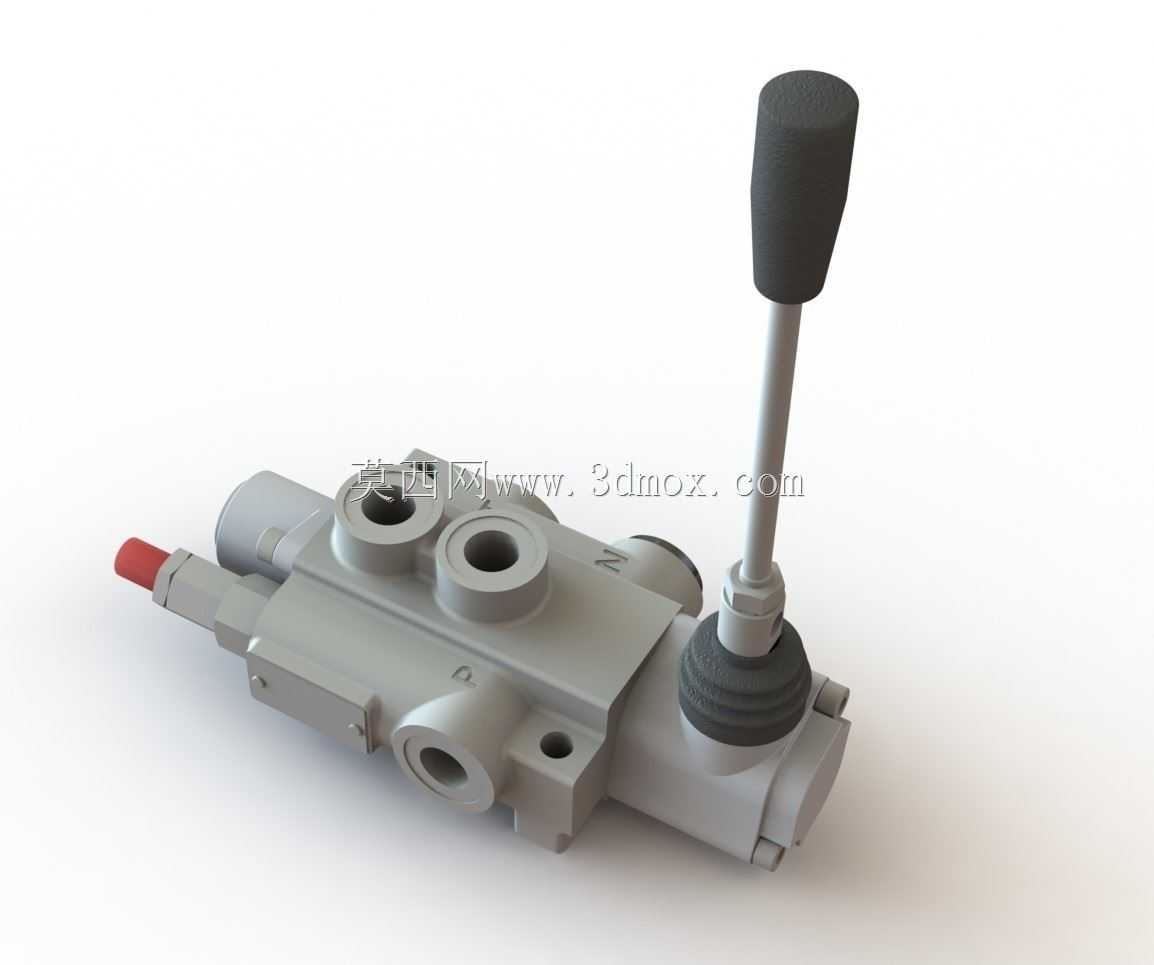

　　这款手动控制的液压定向控制阀，主要应用在小型工程机械、农用作业设备、移动式液压站这类需要人工介入操控液压回路通断与流向的场景中，核心作用是在液压动力源（齿轮泵、柱塞泵等）和执行元件（双作用/单作用液压缸、摆线液压马达等）之间完成压力油的流量分配与流向切换，实现执行机构的启停、换向、速度微调等动作。从结构设计来看，整体采用整体式铸铁阀体加工，进油口、回油口与两组工作油口的接口位置按照通用液压阀的安装布局做了标准化设计，阀体上的安装孔位预留了足够的螺栓锁紧空间，安装时不需要额外做转接板适配，能直接匹配多数10-40L/min流量区间的液压系统安装边界，整体安装尺寸紧凑，在狭小的设备舱内也能完成布置，不会和周边的管路、

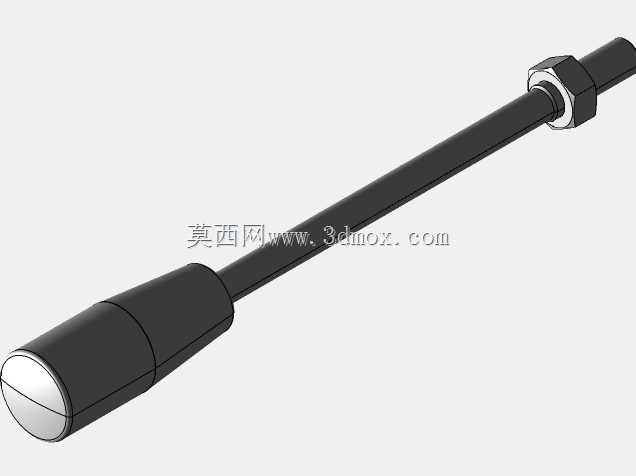

　　其他液压元件产生干涉。阀芯采用圆柱滑阀结构，和阀体内孔的配合间隙控制在微米级，既能保证阀芯扳动时的顺畅手感，又能将内泄漏量控制在行业标准允许的范围内，避免系统掉压、执行元件窜动的问题。操作端采用加长金属操纵杆搭配防滑橡胶握把，杠杆比经过优化，操作人员在系统额定压力下扳动手柄时不需要施加过大的操作力，手柄根部的橡胶防尘套能有效阻挡作业环境中的粉尘、泥水、金属碎屑进入阀芯配合面，延长元件的使用寿命。阀体端部集成的过载溢流阀结构，能在系统压力超过设定阈值时自动溢流卸压，避免负载突变时压力冲击损坏液压泵、管路或者执行元件，不需要在系统中额外加装过载保护阀组，简化了整体液压管路的布置。该阀支持并联或者串联的油路连接方式，

　　单联结构可以控制一组执行元件的动作，也可以根据实际系统需求多片拼接，实现多组执行机构的独立操控，适配不同复杂度的液压系统需求。建模过程中对阀体的铸造圆角、油道的工艺倒角、密封件的安装槽尺寸都做了1:1还原，所有配合面的尺寸公差都按照液压元件的加工精度要求做了对应标注，既可以作为液压系统选型时的结构参考，也能用于液压教学、设备改造时的装配干涉校验，帮助设计人员提前预判管路布置、安装操作空间的潜在问题。
