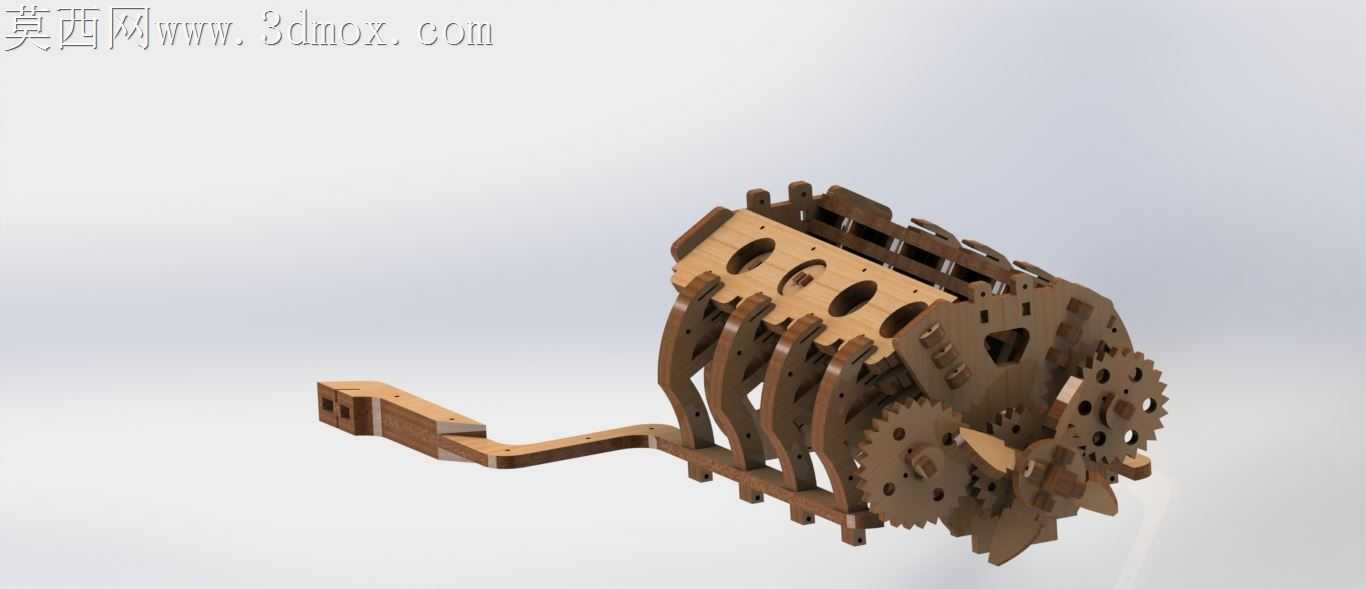

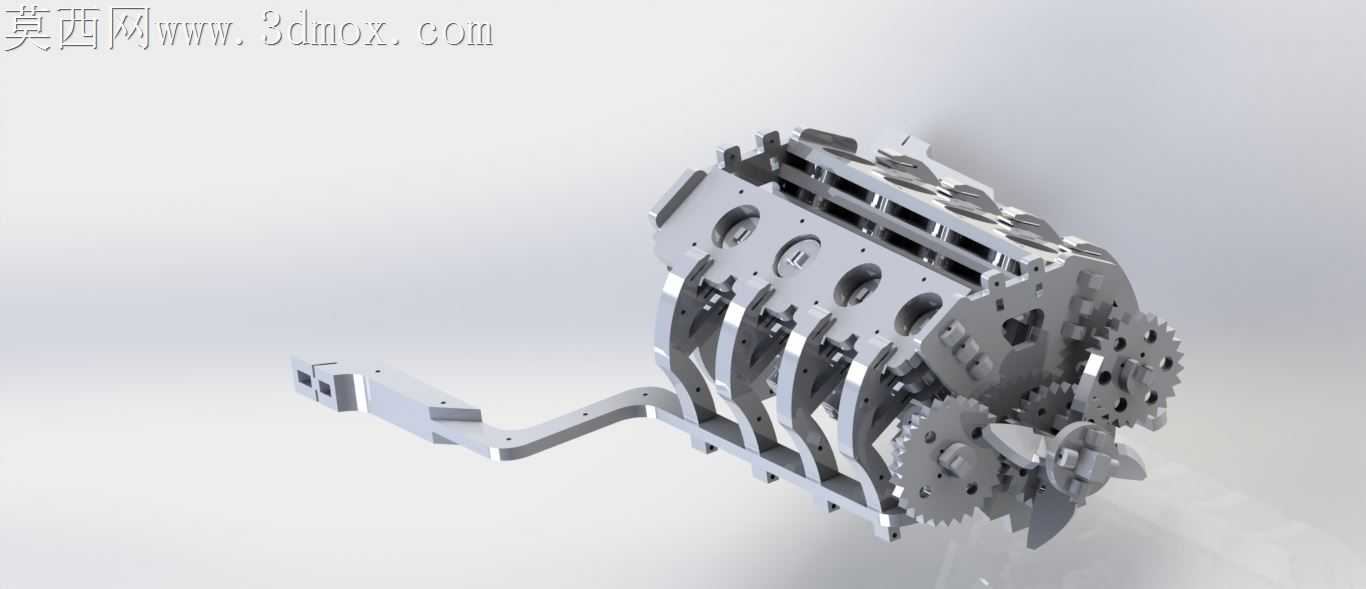

胶合板拼装式V8发动机机械结构

胶合板切割加工的公差冗余控制，是这类拼装式动力结构最容易被忽略的落地难点，常规激光切割胶合板的切口烧蚀量会随板材批次、切割功率波动出现0.1-0.3mm的尺寸偏差，放在普通平面拼图上只会影响拼接松紧度，放到带传动副、往复运动件的发动机结构里，就会直接导致齿轮卡滞、活塞行程受阻。这款V8结构在所有传动齿轮的齿侧预留了0.25mm的间隙补偿量，既不会因为间隙过大出现传动回程虚位，也能抵消板材切割的尺寸误差，哪怕用3mm或者4mm厚度的胶合板加工，只要按照预设的切割路径走刀，齿轮啮合都能保持顺滑。缸体部分的层叠支撑板没有采用整板开槽的常规设计，而是把每个气缸腔的定位柱拆成了独立的楔形卡榫，拼装时不需要额外涂胶就能靠板材间的摩擦力锁死位置，避免了涂胶后溢料粘住活塞连杆的隐患。曲柄连杆的弯折处特意做了圆弧过渡，没有照搬金属发动机的直角加强筋结构，毕竟胶合板的抗弯折强度远低于金属，直角切口处会产生应力集中，手动转动手柄的时候很容易出现板材断裂，圆弧过渡能把应力分散到更大的板材面积上，反复转动演示也不会出现开裂。侧置的传动齿轮组没有和缸体做成一体结构，而是用独立的轴套固定在外侧支撑板上，后期如果某个齿轮磨损，只需要单独更换对应的切割件，不用拆解整个缸体结构。活塞和气缸壁的接触面没有做额外的打磨余量设计，切割后的断面粗糙度刚好能形成轻微的摩擦阻尼，转动的时候不会因为过于顺滑出现惯性冲转，也不会因为阻力太大导致手柄扳动费力。手柄的延伸长度经过适配，普通人用单根手指就能带动整个八组活塞完成往复运动，不需要施加太大的握力，用来做机械原理演示的时候，围观的人也能轻松上手操作，不会因为结构太沉转不动影响展示效果。所有板材的拼接缝都设计在非受力面上，哪怕拼装的时候出现轻微的对位偏差，也不会影响整体的传动路径，不会像很多同类拼图结构那样，差一丝位置就整个装不上。
