立式斯特林动力装置结构设计

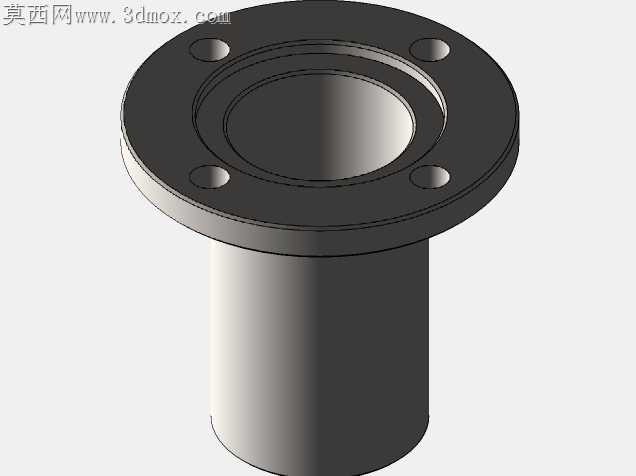

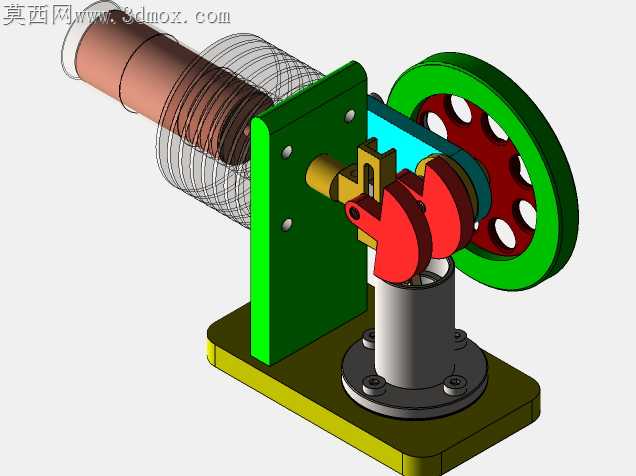

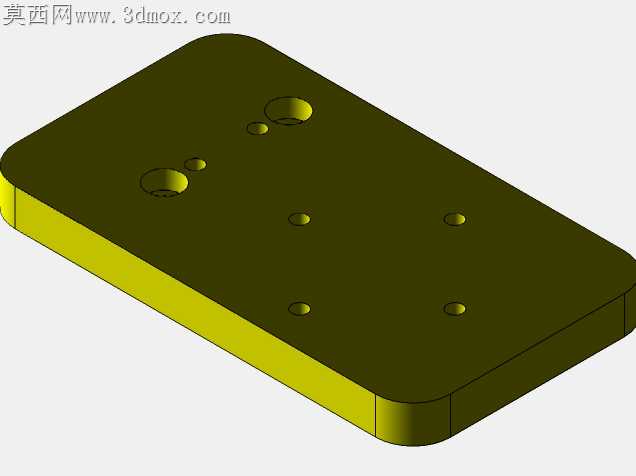

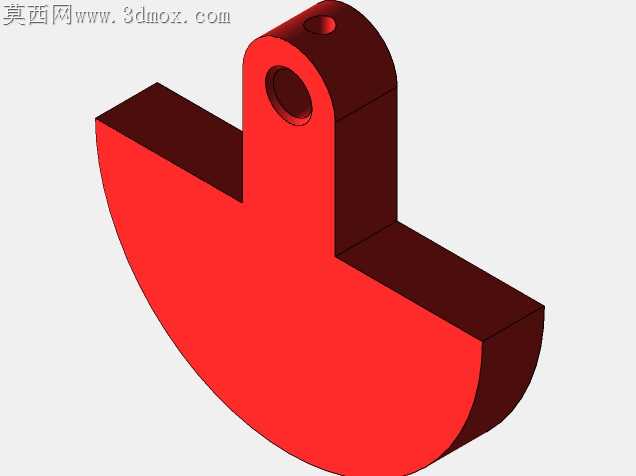

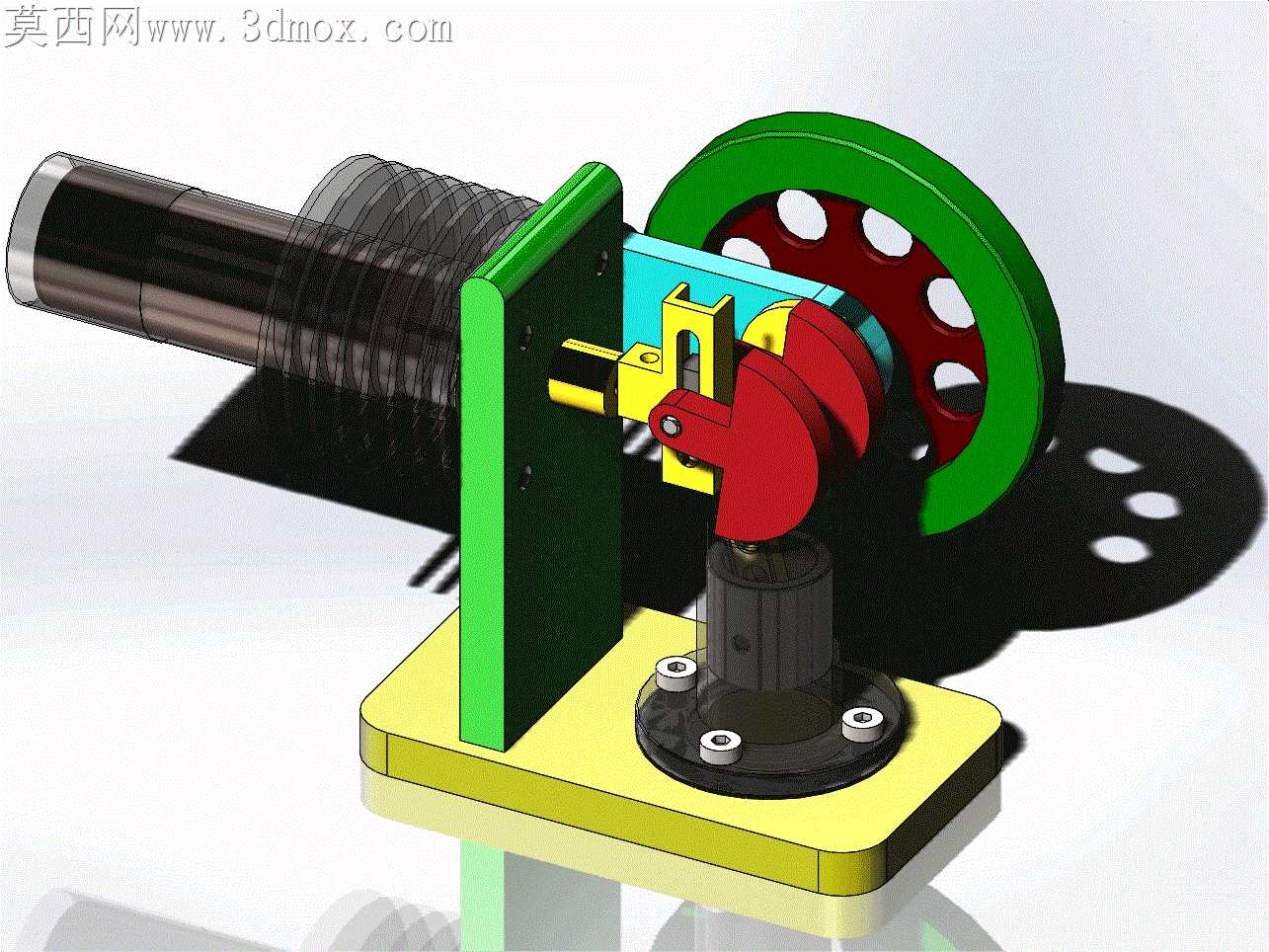

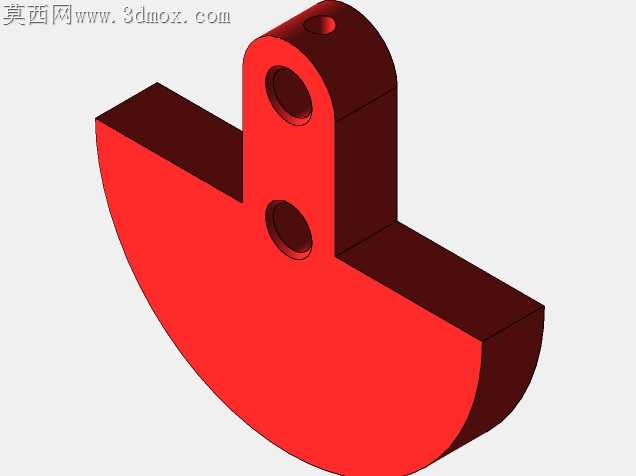

热机类教学演示装置常存在装配后运动卡滞的痛点，这套立式斯特林动力结构在设计时就把装配公差适配放在核心位置，规避了同类模型常见的运动干涉问题。底座采用带圆角的平板结构，四个固定孔位的同轴度公差控制在0.02mm以内，保证动力缸安装后与底座平面保持垂直，不会因为安装偏斜导致活塞运动时出现偏磨。支撑立板与底座的连接采用嵌入式定位槽，不需要额外打定位销就能保证立板与底座的垂直度，减少装配时的找正时间，立板上的动力输出轴过孔做了0.1mm的间隙预留，避免轴件转动时与孔壁产生摩擦阻力。飞轮采用轮缘加厚的结构设计，外圈的绿色包覆层与内部红色轮辐采用分体式装配结构，轮辐上的镂空孔不仅减轻了飞轮整体重量，还能在转动时形成视觉参考，方便观察转速变化，飞轮与输出轴的连接采用D型轴孔配合，不需要额外的键连接就能传递扭矩，装配时只需要压入到位即可，不会出现轴与孔相对滑动的问题。动力转换部分的曲柄连杆机构，连杆两端的铰接孔都做了衬套预留位，实际加工时可以嵌入铜质衬套降低铰接处的磨损，红色的曲柄偏心距经过反复验算，刚好匹配置换器的运动行程，不会因为偏心距过大导致活塞撞缸，也不会因为偏心距过小导致动力输出不足。热置换气缸外侧的散热鳍片采用等距排布结构，鳍片厚度1.2mm，相邻鳍片间距2mm，既保证了足够的散热面积，又不会因为鳍片过密导致加工时出现粘刀问题，气缸端盖与缸体的连接采用止口定位，密封槽的深度预留了0.3mm的密封件压缩量，保证工作时的气密性不会出现泄漏。这套结构所有零件的棱角处都做了R0.5的倒角处理，既避免装配时划伤操作人员，也能去除加工产生的毛刺，减少零件应力集中的风险。零件之间的连接紧固件全部采用标准内六角圆柱头螺钉，规格统一为M3，装配时不需要频繁更换工具，降低了实训装配的难度。作为教学演示用的动力结构，这套设计没有采用复杂的异形曲面，所有零件都可以通过普通铣床、车床完成加工，不需要特殊的五轴加工设备，加工成本低，装配逻辑清晰，能够让实训人员快速理解外燃式热机的工作原理，掌握曲柄连杆机构的运动转换逻辑，也能在装配过程中体会公差配合对机械运动的影响，理解定位结构在装配中的实际作用。
