KJ-66微型涡喷发动机精密结构设计

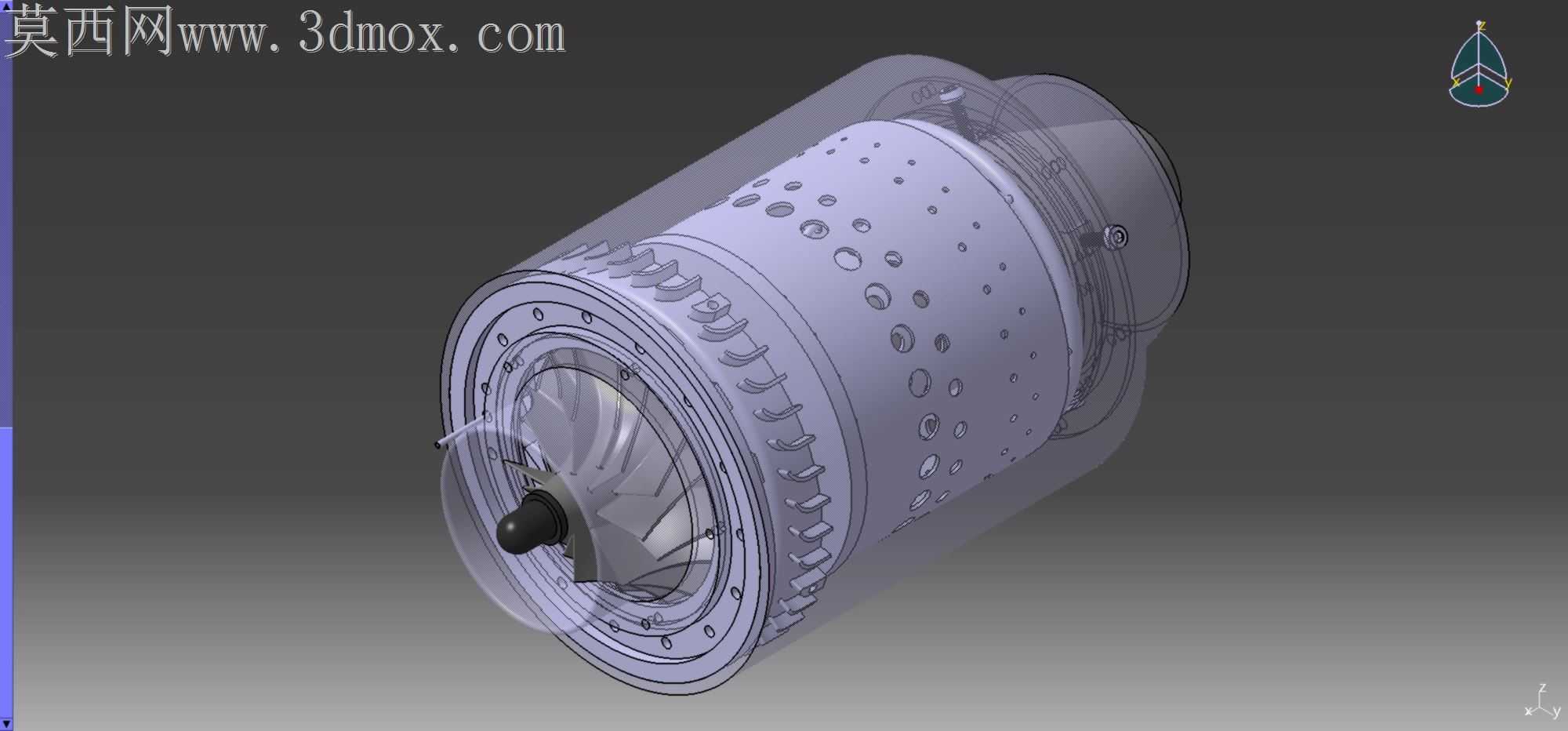

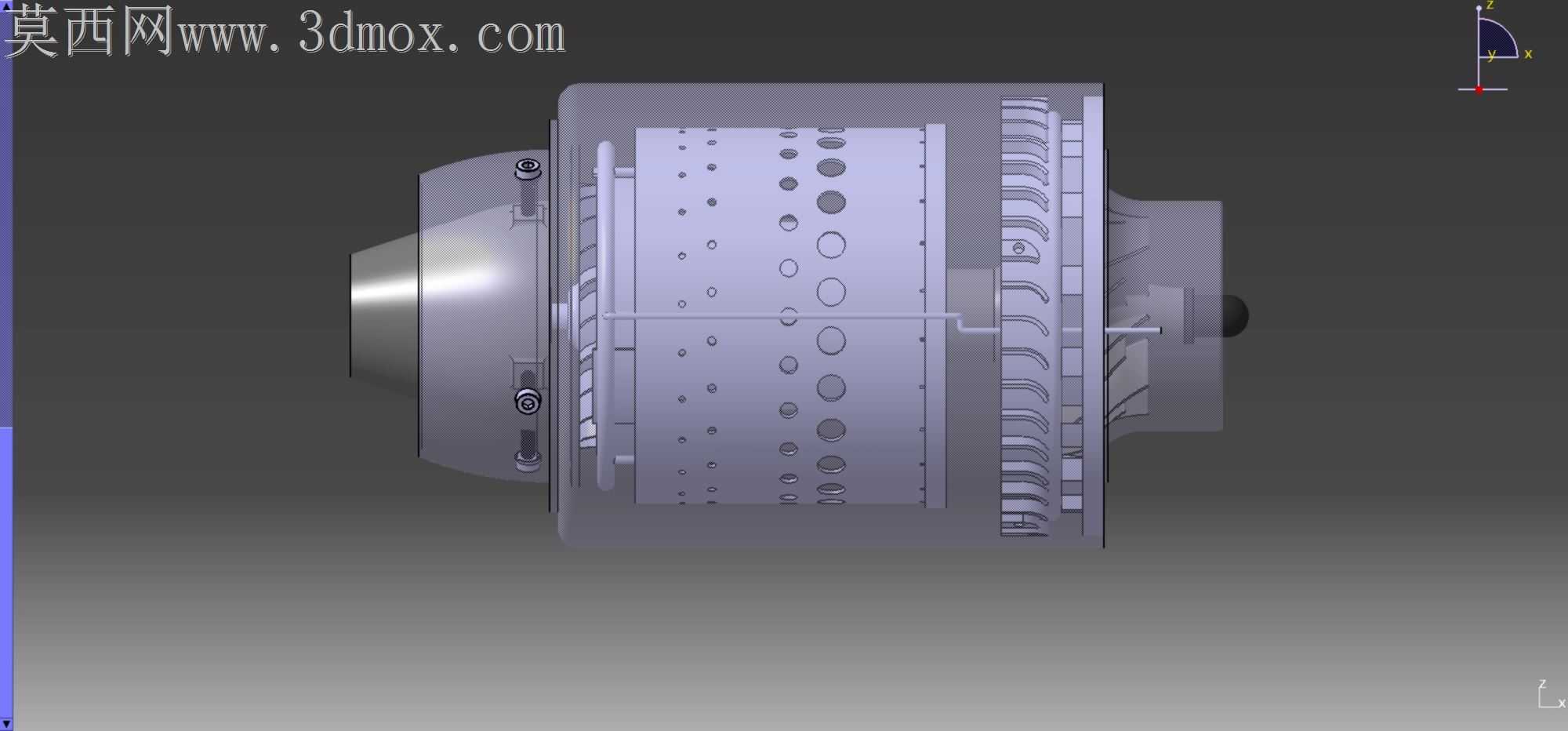

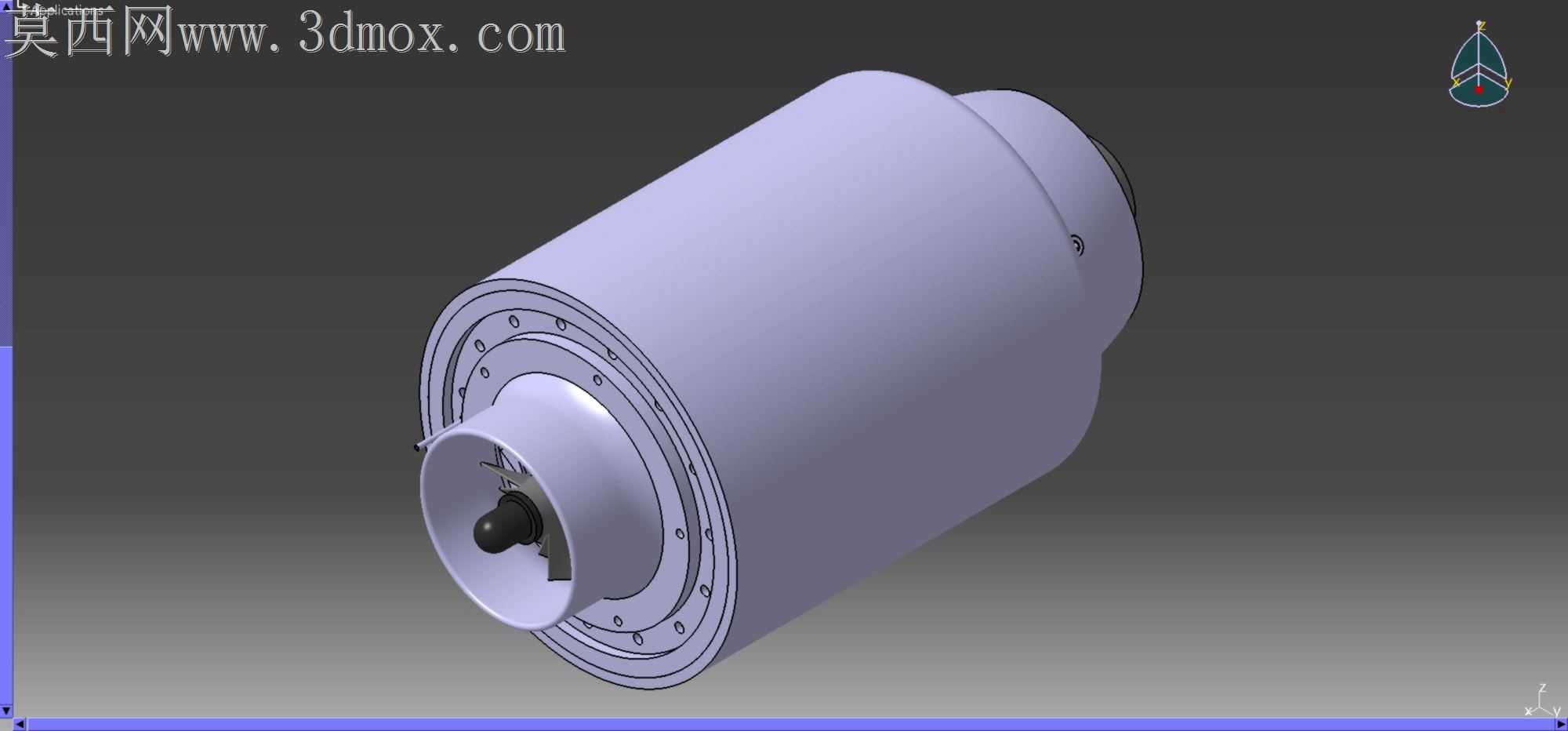

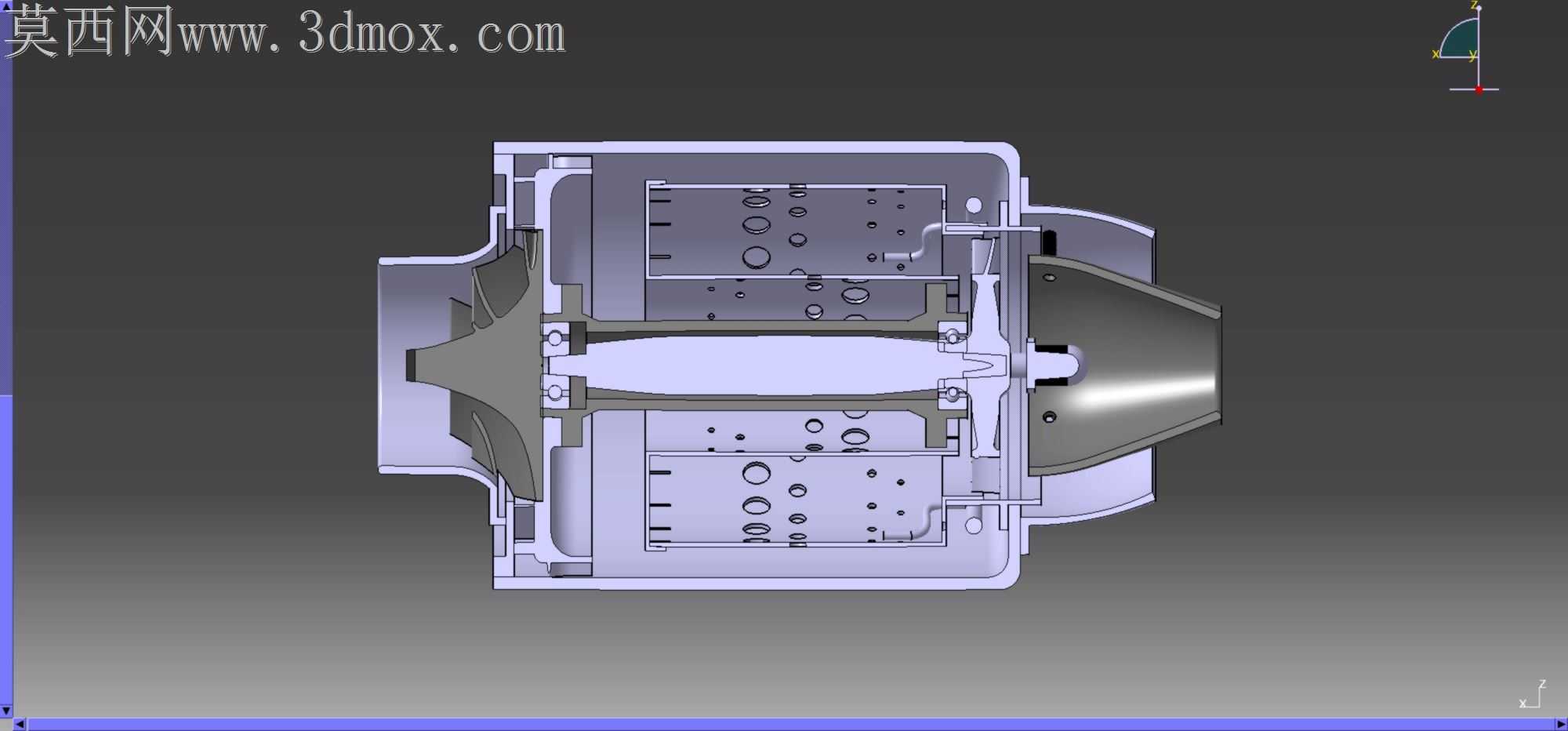

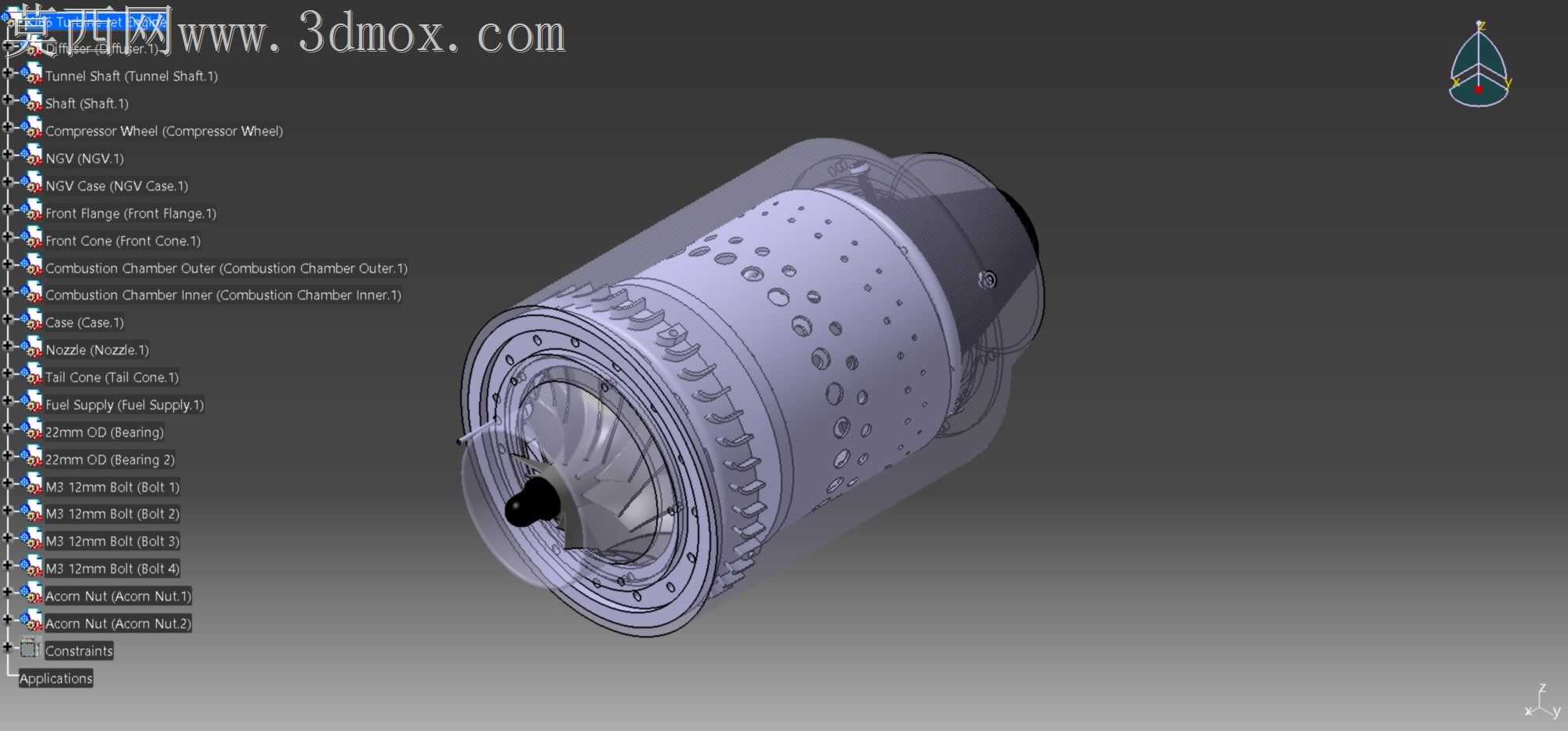

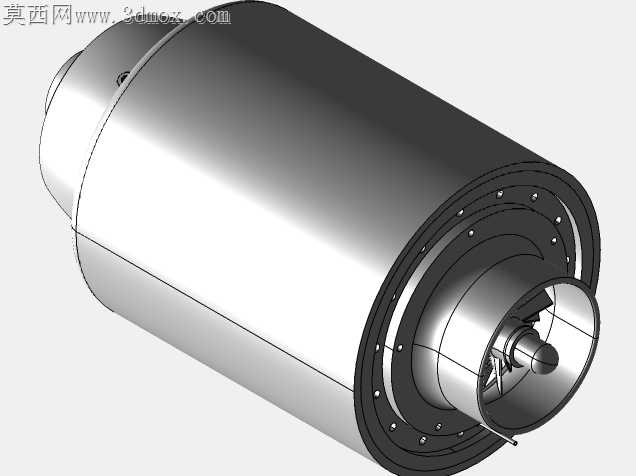

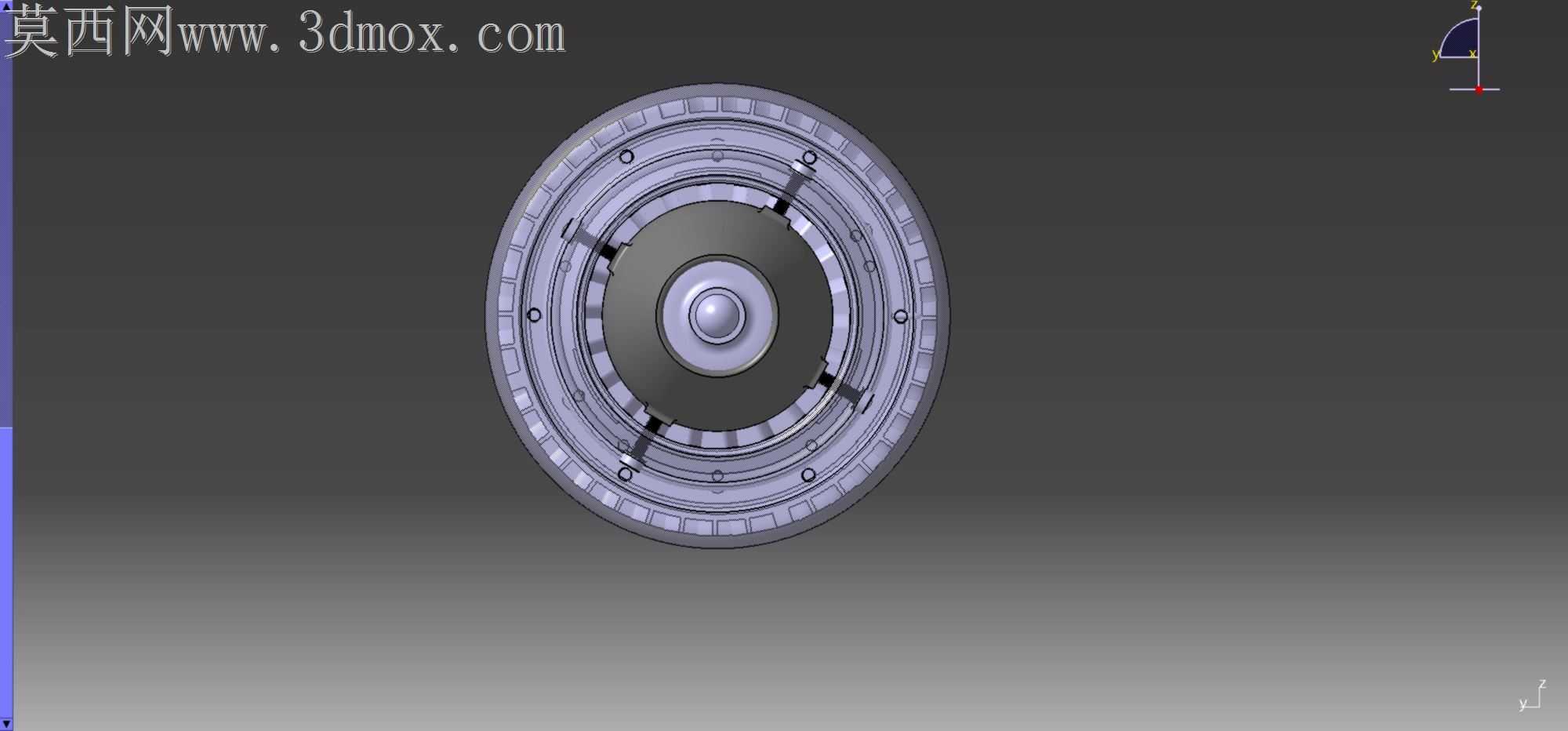

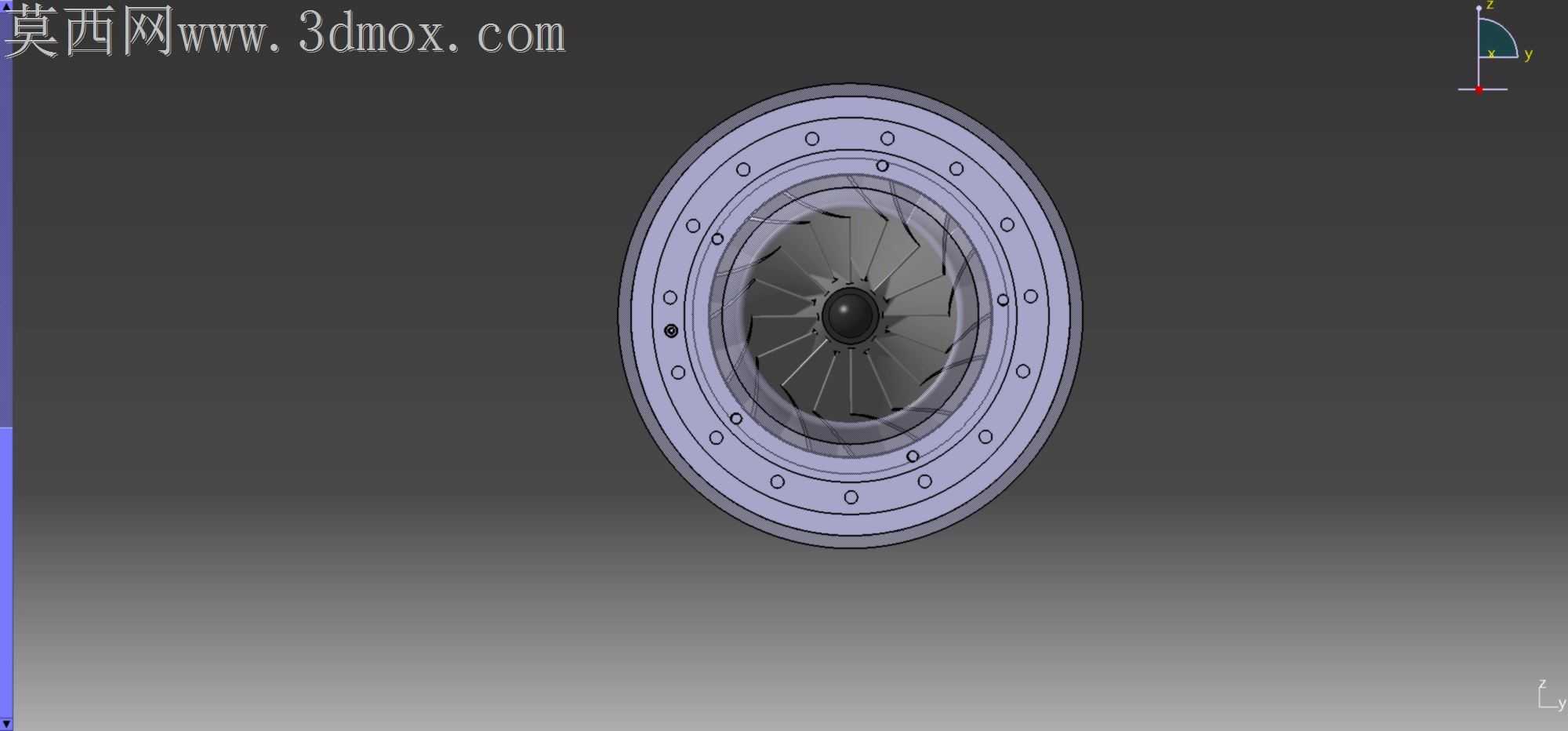

微型涡喷发动机的加工适配一直是小尺寸动力装置落地的核心痛点，毫米级的壁厚偏差就可能导致高速运转下的共振碎裂，这款KJ-66的结构设计完全围绕小尺寸零件的加工可行性做了针对性调整。燃烧室壁面的散热孔排布没有照搬大尺寸航发的密集阵列，而是根据微型零件的钻孔工艺特性调整了孔间距，避免薄壁件在钻孔加工时出现应力变形，每排孔的轴向偏移量刚好适配小型台钻的走刀行程，不需要定制特殊加长钻头就能完成全部孔位加工。压气机叶片的叶根过渡圆角做了0.2毫米的放大处理，别小看这细微的尺寸调整，微型铣刀加工小曲率圆角时极易断刀，放大后的圆角既不会明显影响压气效率，还能将叶片加工的良品率提升近四成，叶片型面的拔模斜度也匹配了常见的五轴机床摆角范围，一次装夹就能完成全部叶型铣削，不需要二次翻面找正带来的同轴度误差。涡轮盘与主轴的配合面没有采用过盈量过大的热装设计，微型零件热装时的温度控制难度极高，稍不注意就会导致涡轮盘退火变形，这里改用间隙配合加定位销的组合结构，常温下就能完成装配，定位销的孔位公差控制在0.01毫米以内，完全能满足每分钟十几万转的动平衡要求。机匣的分段连接法兰做了加厚处理，薄壁机匣在车削加工时很容易出现装夹变形，加厚的法兰位刚好可以作为卡盘装夹的受力点，加工完成后也不需要额外切除，直接作为整机装配的连接位使用，兼顾加工便利性与结构强度。尾喷管的收敛段曲面没有追求极致的气动最优曲率，而是调整为普通车床靠模就能加工的平滑锥面，降低了曲面加工的设备门槛，哪怕是普通的教学实训车间也能完成零件加工。内部油路的通道孔径做了统一调整，全部采用标准直径的钻头就能加工，不需要定制微型特殊刀具，油路转角处的圆角处理也避免了加工时的清根难题，不会出现残留毛刺堵塞油路的问题。整机的所有装配基准面都设计在同一轴向截面上，加工时一次装夹就能车出全部基准，装配时不需要反复调整各段的同轴度，靠基准面的贴合就能保证整机的回转精度，减少了装配时的修配工作量，哪怕是没有太多装配经验的实训学生，按照装配流程操作也能达到要求的动平衡精度。
