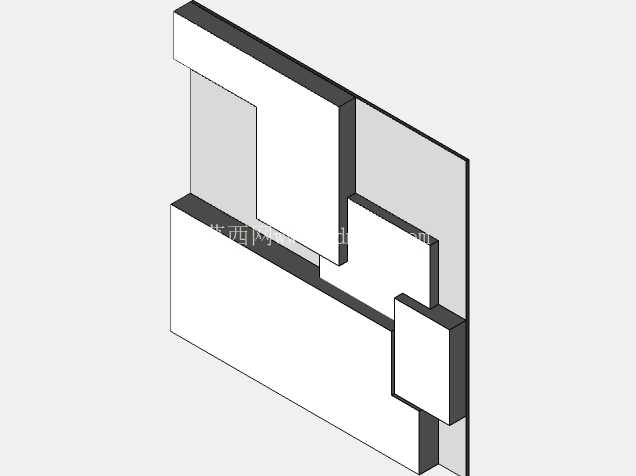

装配式建筑用凹凸拼接墙板结构设计

在装配式建筑的现场施工环节，这类凹凸拼接结构的墙板是预制围护体系里的核心适配部件，区别于传统现场浇筑的墙体，它的结构设计完全围绕快速装配、拼接密封、定位容错三个核心工程需求展开，不需要现场额外支模浇筑，只需要按照预设的拼接位对齐卡入就能完成单块墙板的就位，能大幅压缩现场墙体施工的周期，减少现场湿作业的工作量。

从实际使用场景来看，这类墙板既可以用在工业厂房的内部隔墙分隔，也能适配模块化集成房屋的外围护墙体安装，在需要快速搭建的临时办公场地、应急安置建筑、工业设备的外围隔音围挡场景里都能适配。它的凹凸榫卯结构不是简单的直角凸起，每一处拼接位的凸起边缘都做了微小的导向斜角，现场安装的时候即使存在几毫米的吊装对位偏差，也能顺着斜角滑入正确的拼接位置，不需要反复调整吊装角度，能降低现场安装的对位难度，减少吊装作业的停留时间。

设计这类墙板结构的时候，首先要考虑的是拼接完成后的缝隙控制，凸起部分和凹槽部分的配合公差留了0.8mm的安装间隙，这个间隙既不会因为公差过小导致温度变化产生热胀冷缩卡滞，也不会因为间隙过大出现拼接缝隙过大漏光、隔音效果下降的问题。墙板的主体厚度是按照常规围护墙体的隔音、承重要求设定的，凸起拼接位的高度占整体墙板厚度的三分之一，既保证拼接后两块墙板之间有足够的拉扯限位强度，不会因为侧向受力出现拼接位脱开，也不会因为凸起结构过高导致墙板生产脱模难度增加。

从安装边界来看，单块墙板的侧边拼接位是通长设置的，上下两端预留了和顶部横梁、底部地梁连接的固定位，不需要在墙板现场额外打孔，固定孔位的位置避开了内部的拼接加强筋位置，不会因为打孔破坏墙板的整体结构强度。墙板背面是平整的平面，可以直接贴合在建筑的承重框架上，不需要额外做找平处理，正面的拼接缝在安装完成后只需要打一层密封胶就能完成饰面处理，不需要额外做挂网抹灰的工序。

在结构强度设计上，墙板的凸起拼接位内部做了加厚的加强筋，和墙板主体是一体成型的结构，不存在拼接组装的薄弱点，即使受到横向的冲击载荷，力也能顺着凸起结构传递到相邻的墙板上，不会出现单块墙板局部受力破裂的问题。考虑到不同使用场景的适配性，这个墙板的拼接结构是通用化设计，同系列不同长度、不同高度的墙板都可以用这个统一的拼接接口互换，现场施工的时候不需要区分特殊的拼接配件，只要是同规格的墙板都可以任意拼接组合，适配不同长度的墙体搭建需求，减少现场物料管理的复杂度。

很多现场施工的反馈里，传统平板墙板拼接的时候很容易出现对位不齐、缝隙不均匀的问题，后期调整要耗费大量人工，这种带凹凸定位结构的墙板，只要第一块墙板安装定位准确，后续的墙板顺着拼接位卡入就能自动对齐，安装完成后的墙面平整度误差能控制在1mm以内，远高于传统平板拼接的施工精度。另外这个结构的墙板在后期维护更换的时候也更方便，单块墙板如果出现破损，只需要拆掉相邻位置的固定件，把破损墙板顺着拼接方向滑出就能更换，不需要破坏周围的完好墙板，能大幅降低后期维护的成本。

从建模的角度来看，这个墙板的所有拼接特征都做了拔模斜度处理，不管是采用压铸还是模压生产，都能顺利脱模，不会出现特征倒扣导致的生产卡模问题，所有的转角位置都做了R2的圆角过渡，避免应力集中导致的墙板转角位置开裂，也能减少生产过程中边角缺料的次品率。墙板的整体重量控制在单人可以辅助搬运的范围内，不需要大型吊装设备就能完成小范围的安装调整，适配小型施工场地的作业条件。
