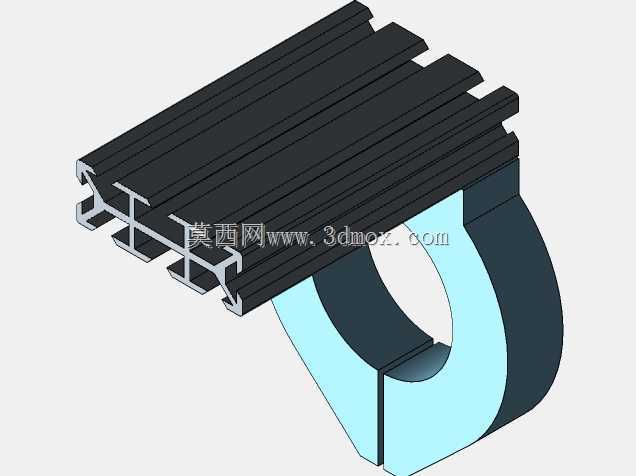

52毫米数控雕刻机主轴抱箍夹具

　　这套52毫米主轴抱箍夹具，是面向桌面级数控雕刻机、小型开料设备与DIY数控改造场景设计的主轴固定部件，适配ooznest、shapeoko、ox这类采用20×60规格V槽铝挤压型材搭建机身的数控路由设备，在小型木工雕刻、PCB铣削、软金属精雕、3D打印配套后置加工工位中都有很高的实用价值。

　　从实际装机的使用逻辑来看，小型桌面数控设备的主轴大多采用外径52毫米的风冷高速电主轴，这类主轴运转时转速普遍能达到数千到两万转以上，若固定刚性不足，切削过程中很容易出现振刀、加工面留波纹、走位偏差甚至主轴松脱下坠的问题。这款夹具采用半开式环抱锁紧结构，整周包裹主轴圆柱面的接触范围接近300度，相比两点式压块固定，接触面积大幅提升，锁紧后主轴的同轴度保持能力更强，即便在高速铣削刨花板、亚克力、软铝这类材料时，也能有效抑制径向颤动，避免加工轨迹出现偏差。

　　夹具的安装侧直接贴合20×60V槽铝型材的安装面，顶部的凸台结构预留了两个沉头安装孔，孔位间距完全匹配V槽型材的滑块螺母安装位，装机时不需要额外在型材上打孔，只需将T型滑块预先卡入V槽，对准孔位锁入内六角螺丝即可完成固定，整个安装过程不需要复杂的工装对位，对DIY玩家和小设备组装厂商都十分友好。夹具的环抱开口处预留了锁紧间隙，当主轴穿入内孔后，通过侧面的锁紧螺丝收窄开口缝隙，就能均匀抱紧主轴外圆，不会出现局部应力集中压伤主轴外壳的情况，后续需要调整主轴伸出长度、更换不同刀具或者维护拆卸时，只需松开锁紧螺丝就能滑动调整主轴位置，调试效率远高于固定式焊接支座。

　　在结构设计的细节考量上，这款夹具的壁厚做了针对性的加强：环抱段的壁厚足够承受锁紧时的预紧力，不会因为螺丝锁附出现夹具体变形、内圆失圆的问题；顶部安装凸台的厚度做了加厚处理，锁附到铝型材上时不会因为安装面压强过大出现凸台弯折，整个部件的受力路径非常清晰：主轴切削产生的径向载荷先通过环抱接触面传递到整个夹具体，再经由顶部的两个安装点均匀分散到20×60铝型材的机身框架上，不会出现局部应力集中的薄弱点。夹具体的边角全部做了倒圆角处理，没有尖锐的加工毛刺，装机操作时不会划伤操作人员，也避免了应力集中导致的部件开裂风险。

　　从安装边界尺寸来看，夹具内孔公称直径为52毫米，和主流52毫米外径风冷主轴的配合间隙控制在很小的范围，穿入主轴时顺滑无卡顿，锁紧后无相对滑动；安装凸台的宽度完全适配60毫米宽度的V槽挤压型材，两个安装孔的中心距和型材槽口的标准间距对齐，锁附后夹具的安装面和型材表面完全贴合，不会出现悬空、翘边的情况。夹具的轴向厚度经过优化，既保证了足够的抱紧长度来分散锁紧力，又不会过度占用Z轴的有效行程，不会因为夹具本身尺寸过大导致主轴的可伸出长度被过度压缩，最大限度保留了设备的加工厚度范围。

　　在实际应用场景里，这类夹具除了配套标准的数控雕刻机使用，还可以灵活用在自定义数控工位的搭建中：比如在小型数控铣床的Z轴滑台上加装该夹具固定打磨主轴，就能完成工件的飞边打磨工序；在点胶设备的运动模组上换装固定点胶阀，也可以通过适配衬套改造为阀体固定座；甚至在小型3D打印设备的改造中，也可以用这款夹具固定挤出机构的冷却主轴，拓展设备的加工能力。由于结构为对称式半环抱设计，建模时内孔、安装孔、开口槽的特征参数都完全标准化，后续如果需要适配48毫米、56毫米等其他外径的主轴，只需要对内孔直径做参数化调整，其余安装接口可以完全保留，不需要重新设计安装结构，系列化衍生的效率非常高。

　　对于三维结构设计从业者来说，这个模型的建模逻辑也很有参考性：先绘制夹具体的半环轮廓与顶部安装凸台的草图，拉伸生成主体后再切除内孔、安装沉孔、开口缝隙，最后对所有锐边做圆角过渡，特征树简洁无冗余，修改参数时不会出现特征报错，非常适合参数化标准件库的搭建。整个部件没有复杂的曲面特征，既可以采用铝合金铣削加工制作，也完全适合采用3D打印的方式快速制作样机，PLA、PETG等常见打印材料都能满足轻度切削工况的使用需求，小批量自制时成本极低，完全能满足桌面数控设备的使用要求。
