30mm管径瞄准镜一体式皮卡汀尼镜座

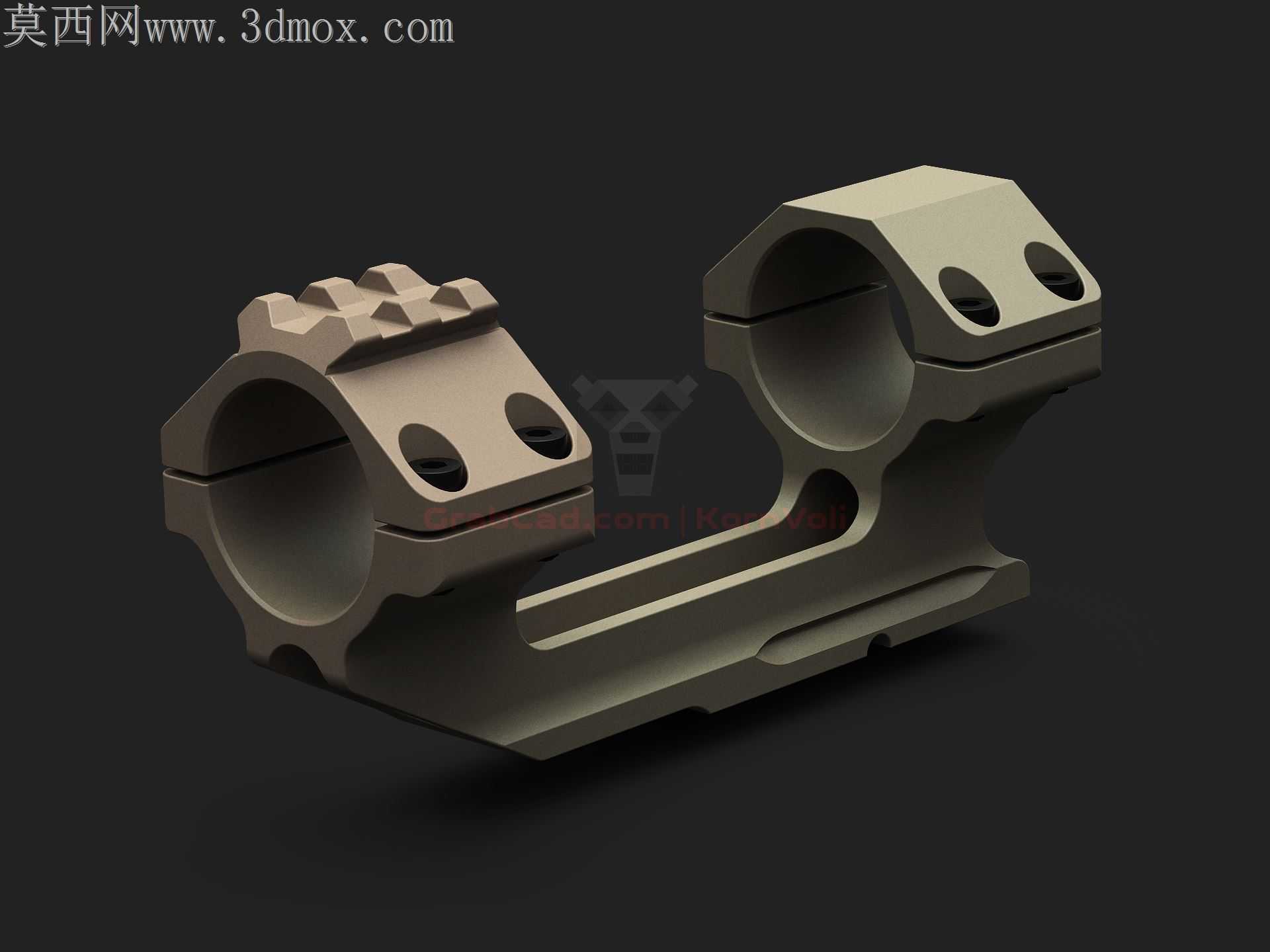

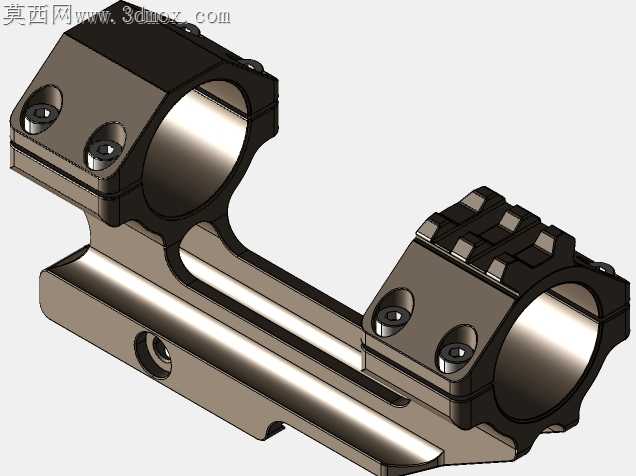

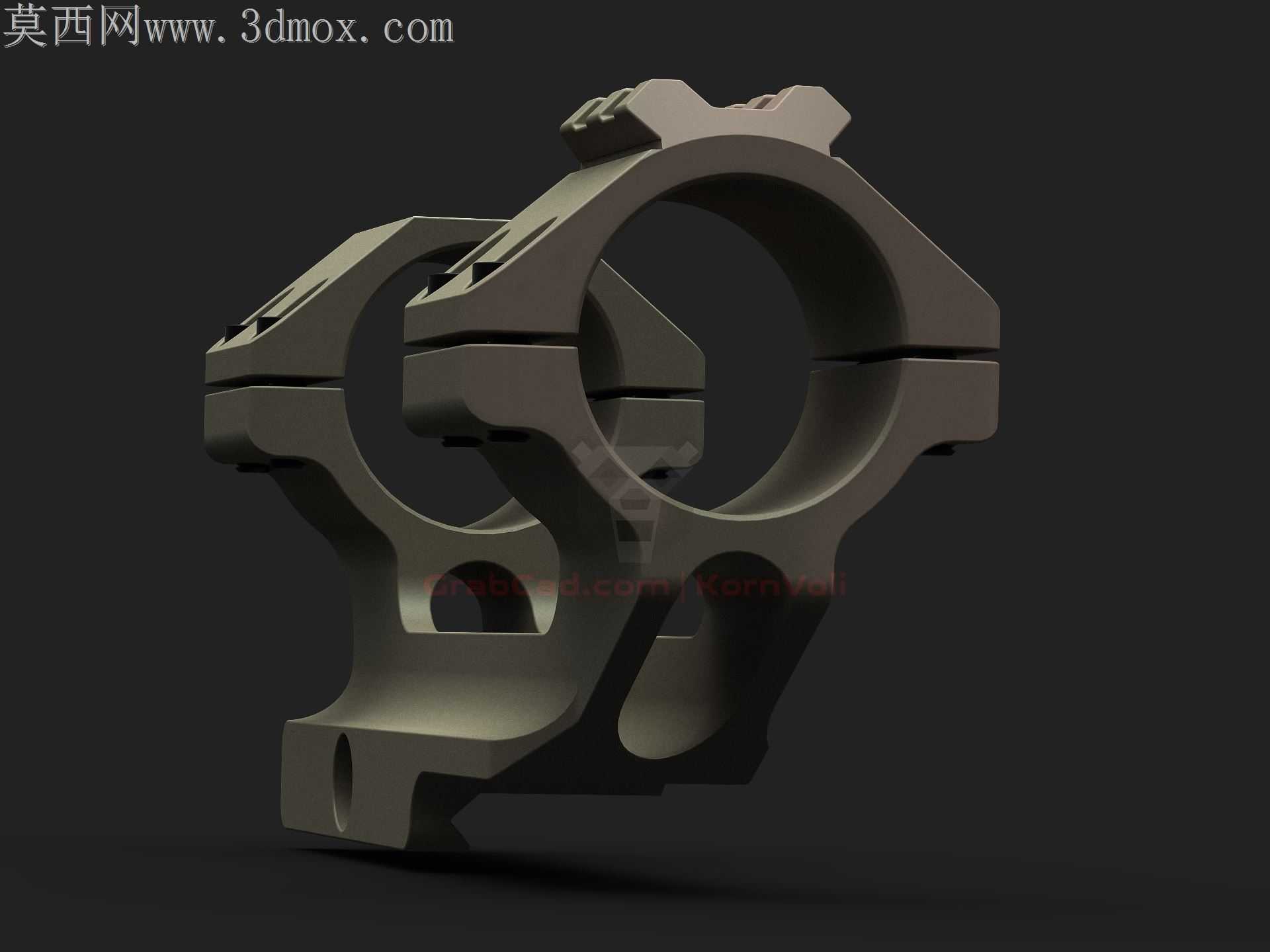

常规分体式瞄准镜夹具在大口径枪械连续后坐工况下，常出现两环同轴度偏移、锁紧螺钉剪切断裂的问题，反复校枪不仅耗费实弹校准成本，更会在战术使用中出现弹着点漂移的致命隐患。这款一体镜座在结构设计阶段就把连续冲击下的形变量控制作为核心指标，两个30mm管径夹持环与底部连接梁采用整料切削的一体化构型，没有拼接接缝带来的应力集中点，连接梁中部开出的异形减重孔并非随意掏料，孔位轮廓完全顺着主应力迹线排布，既削去了非受力区域的多余重量，又不会削弱后坐方向的抗弯刚度。夹持环的开口缝隙做了0.15mm的公差收窄设计，避免锁紧时缝隙过大导致环体圆度变形夹伤瞄准镜镜身，环体内壁没有做多余的防滑滚花，而是保留了6061铝阳极氧化后的细腻磨砂面，既能提供足够的静摩擦力抵抗后坐滑移，又不会在镜身表面留下压痕损伤。顶部集成的皮卡汀尼导轨段和镜座主体是同一加工基准下一次装夹铣出，导轨面和镜管轴线的平行度控制在0.02mm以内，后续串列安装红点瞄具时不需要额外调整垫片修正光轴平行度，避免了附加配件带来的高度差累积。锁紧螺钉的沉头孔做了锪平深度优化，螺钉拧紧后头部完全埋入孔内不会突出刮擦外物，梁身侧面的凹槽既可以作为安装时的对位基准，也能在低温戴手套操作时提供额外的摩擦力矩方便对位。夹环端面的倒角做了1.5mm的45度过渡，没有锐边残留，安装时不会割破密封胶圈，也能避免应力集中导致的端部开裂。整个构件的壁厚做了梯度变化，夹持环位置壁厚达到4mm保证锁紧刚性，连接梁非受力区域壁厚收至2.2mm控制整体重量，在1500G连续冲击仿真下，镜管轴线偏移量小于0.1密位，完全满足实装使用的精度保持要求。
