AK步枪皮卡汀尼导轨M锁后视镜基座结构

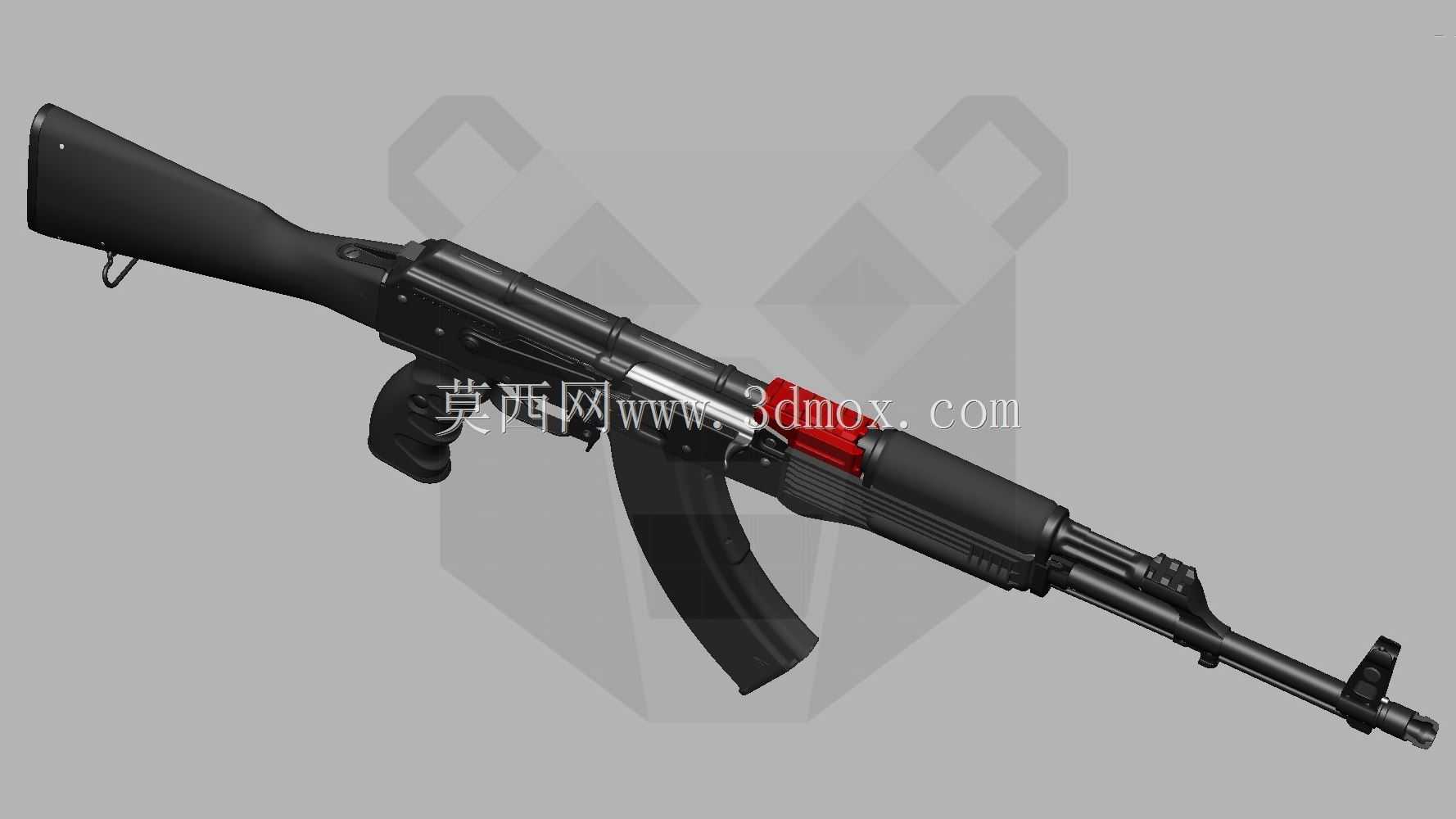

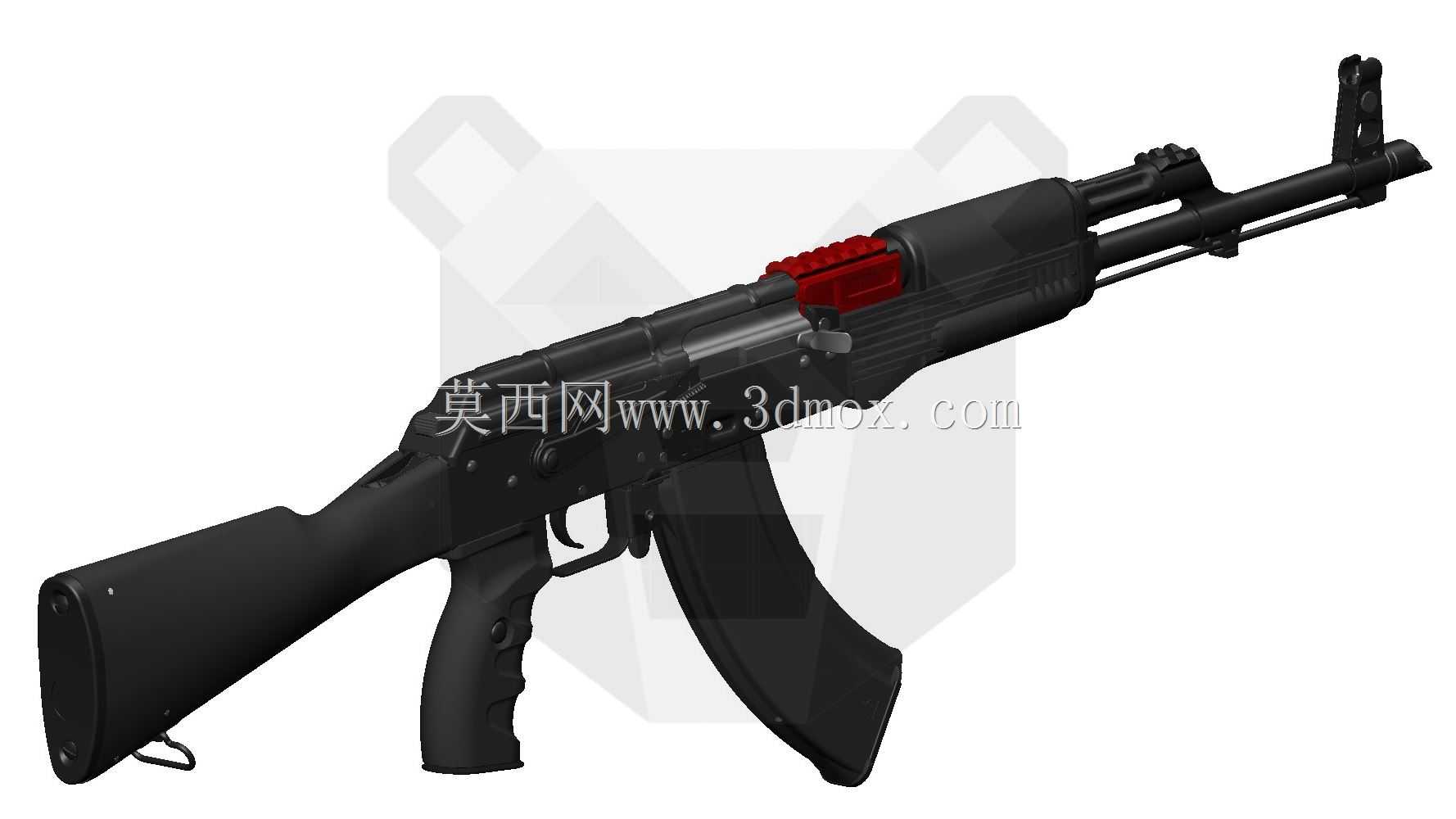

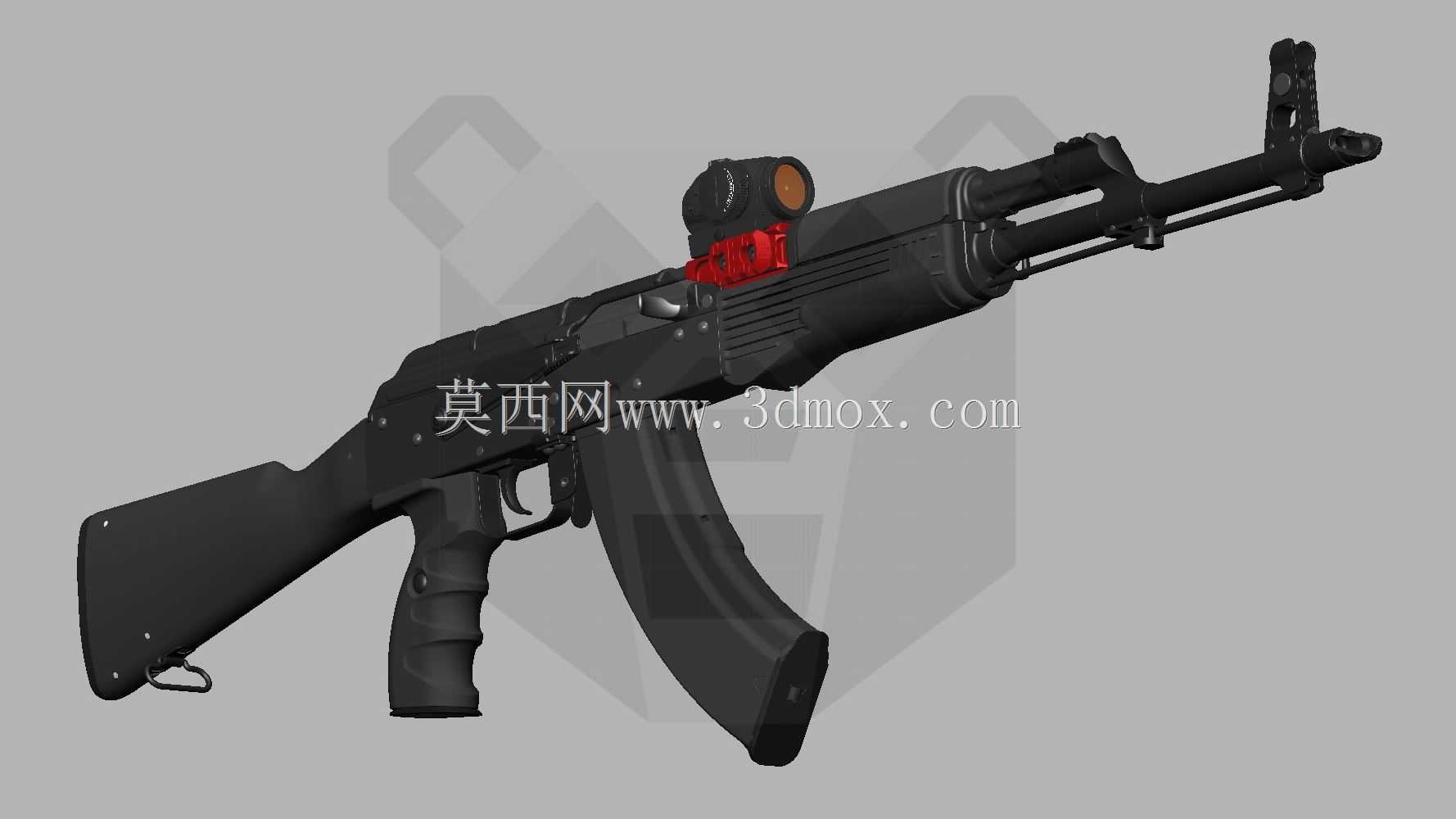

　　在轻武器战术改装领域，冲压机匣AK系列步枪的附件拓展一直是结构设计的重点方向，这款适配AK冲压机匣的后视镜基座，核心是整合皮卡汀尼导轨与M-LOCK锁附结构，解决传统AK系列附件安装同轴度差、锁附强度不足、拓展位不足的实际使用痛点。从实际应用场景来看，这类基座主要服务于民用射击运动、战术训练场景下的AK步枪改装，用来在机匣上方稳定安装内红点瞄准镜、倍率瞄准镜等后视瞄准装置，同时侧面的M-LOK接口可兼容战术灯、激光指示器、QD背带环等常用附件，不需要在原枪机匣上进行打孔、焊接等不可逆改装，保留枪械原有结构完整性的同时实现附件拓展。

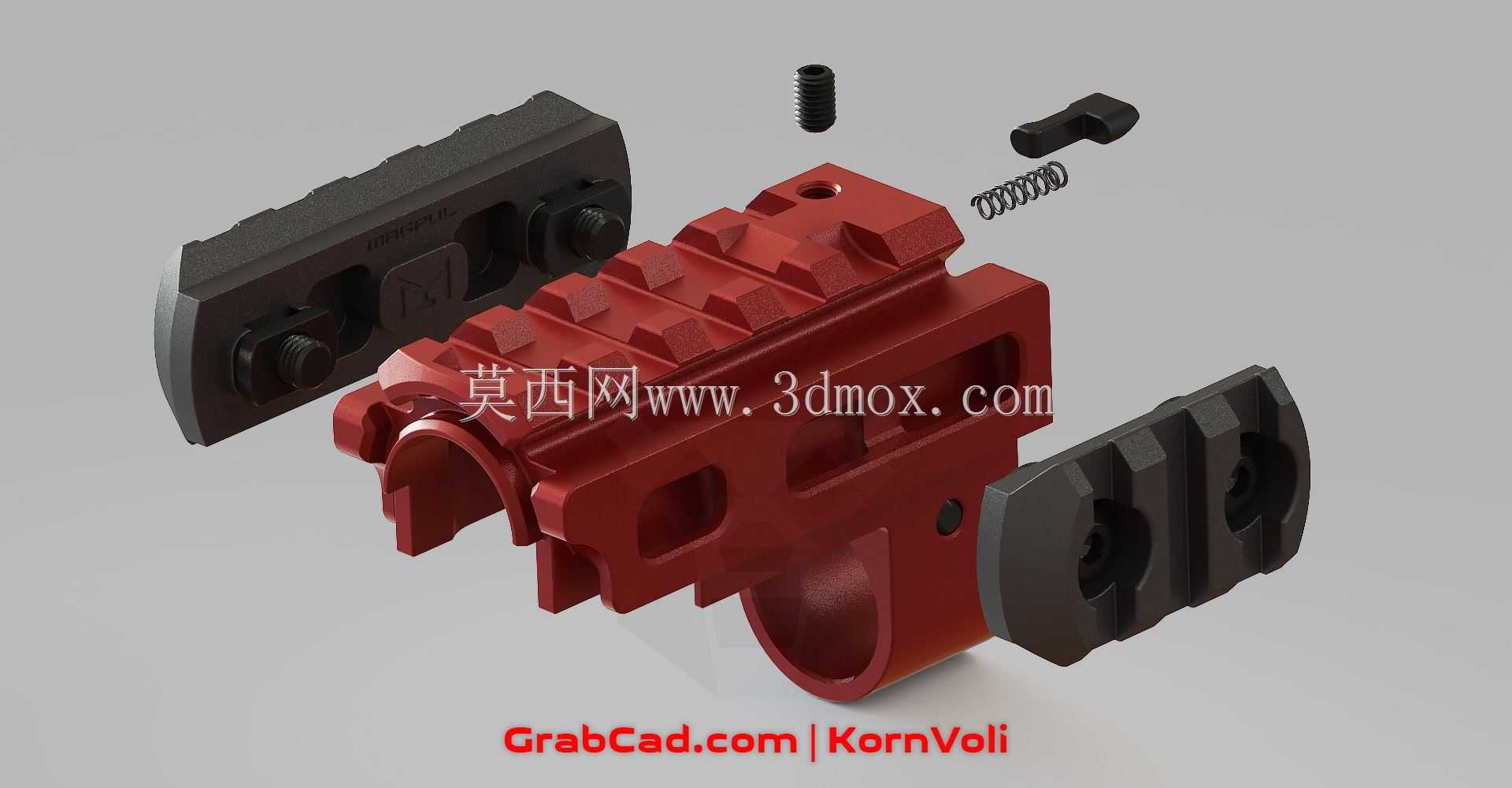

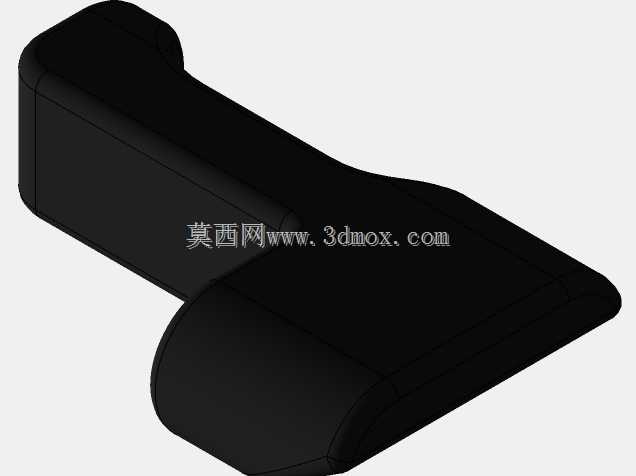

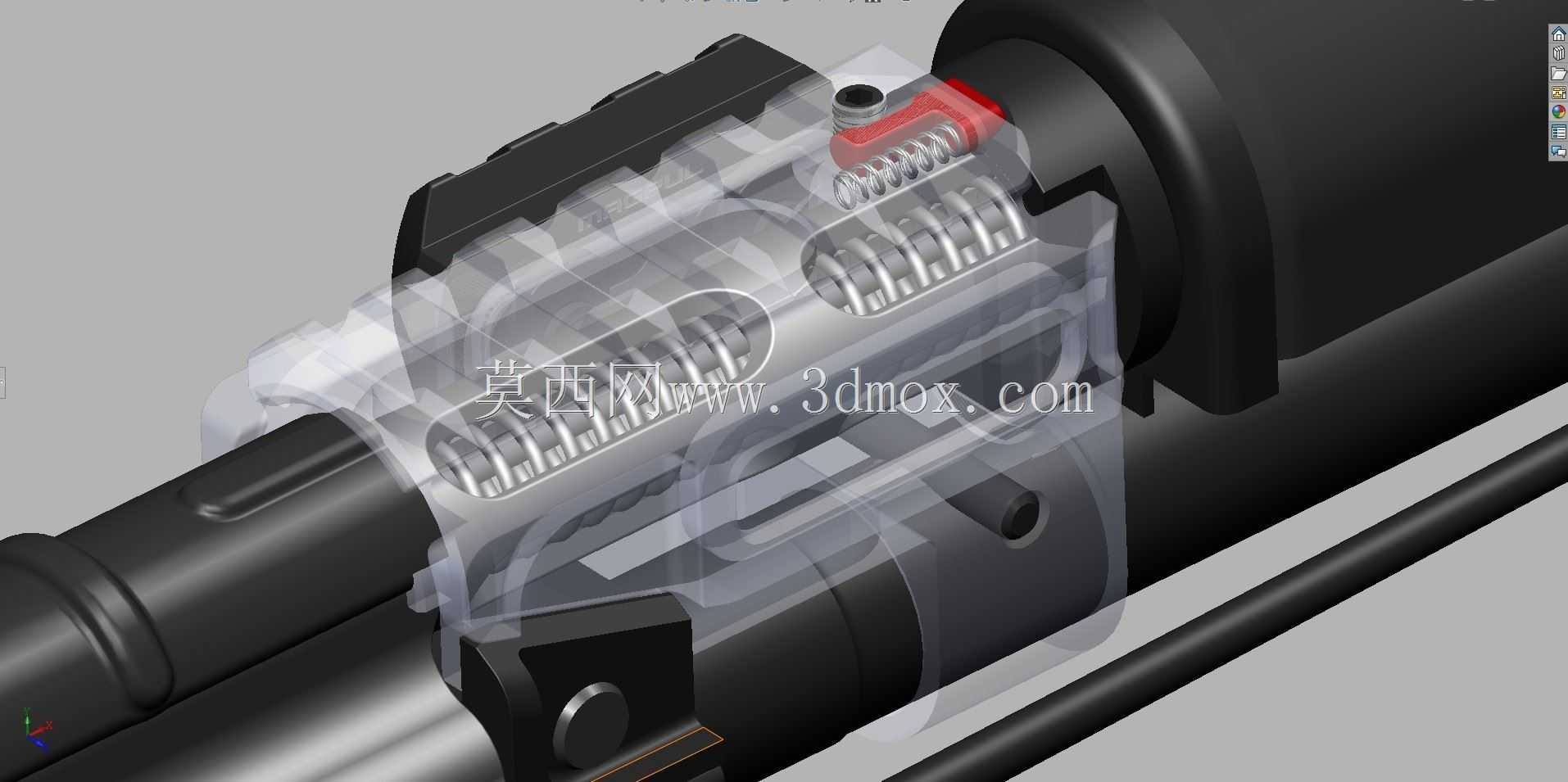

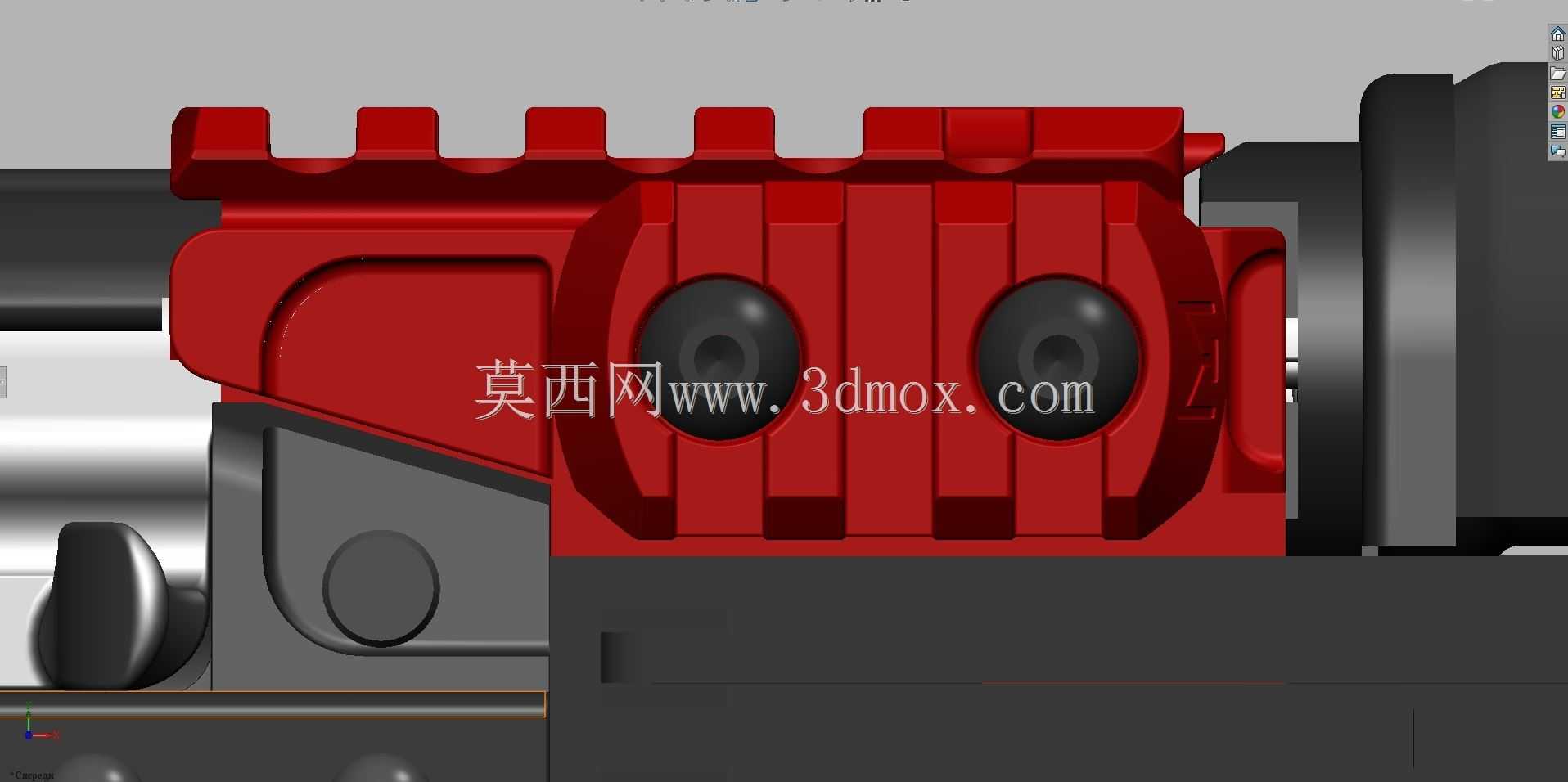

　　从功能特性上看，这款基座的设计充分考虑了AK步枪长行程活塞导气的工作特性，导气管位置的锁附结构采用弹簧加载的平面接头设计，拆装时不需要额外专用工具，直接可以通过枪机框后坐的行程或者弹壳底缘即可压下锁止销完成拆卸，日常维护清理导气管时不需要完全拆解基座，大幅降低日常维护的操作复杂度。基座整体宽度控制在32mm，皮卡汀尼导轨的中心轴线距离枪管膛线轴线的高度为40mm，这个高度是经过反复适配验证的，既保证了机械瞄具与光学瞄具的同轴度，让射手可以在光学瞄具失效时快速切换机械瞄具应急使用，又避免了瞄准线过高带来的贴腮不适问题。M-LOK插槽的中心与导气出口通道严格对齐，从枪管膛线轴线向上抬升25mm的位置布置插槽，一共预留了3-5个M-LOK标准槽位，可根据使用需求灵活搭配不同位置的附件，不会因为导气管的遮挡影响附件安装。

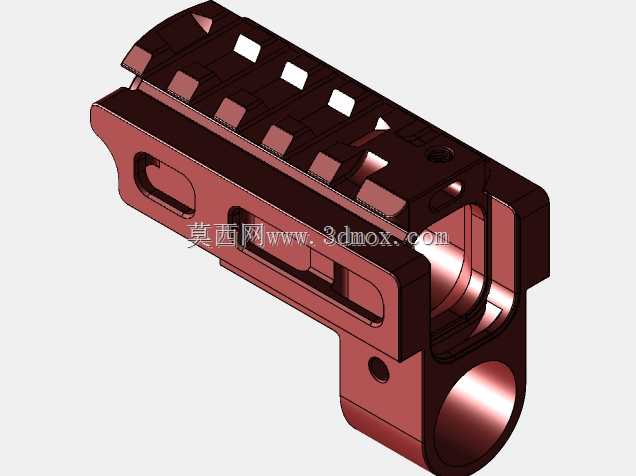

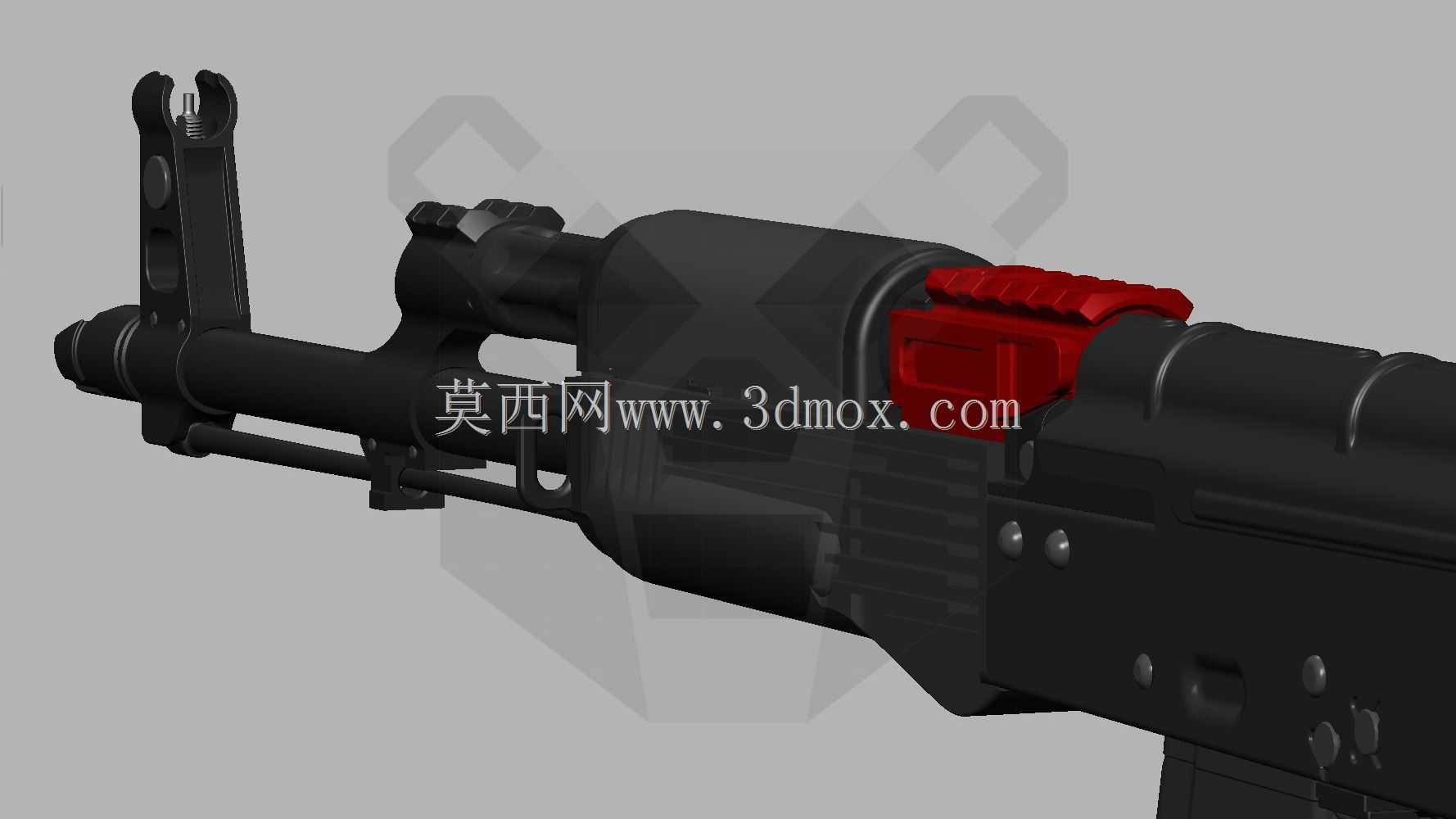

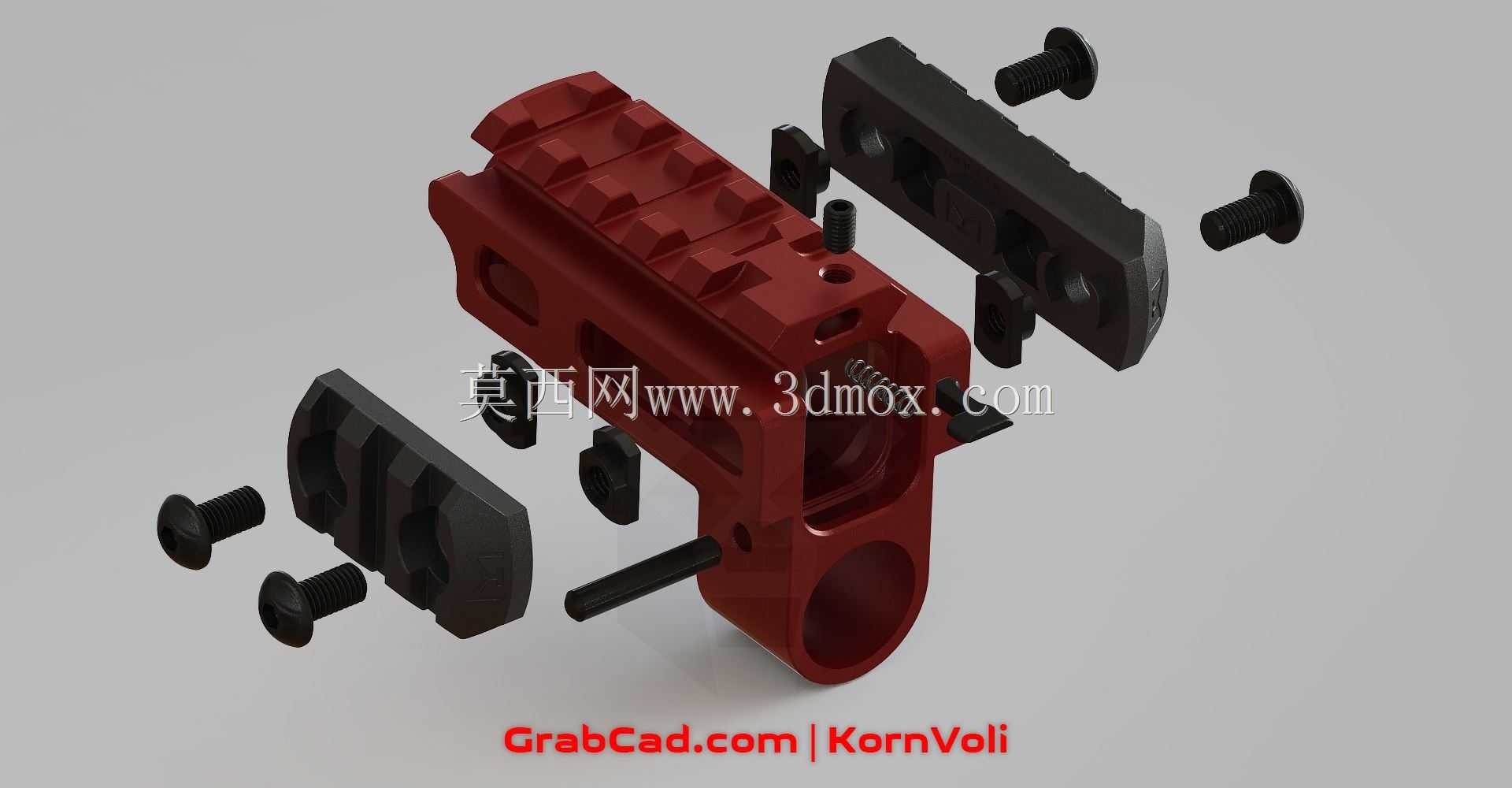

　　设计思路上，这款基座没有采用传统AK侧镜桥的悬臂安装结构，而是采用跨接式的安装方式，前端抱合在导气管位置，后端固定在机匣盖的定位位置，整体形成一个稳定的刚性连接框架，解决了传统AK机匣盖松动导致的瞄准点漂移问题。安装时不需要修改原枪的任何零部件，直接替换原枪的导气管上护木位置即可，螺栓支架与原枪瞄准块内部平面之间预留了合理的装配间隙，既保证安装时可以顺畅推入，又能在锁紧紧固螺栓后消除所有装配间隙，保证射击过程中基座的零位不发生偏移。考虑到射击时的持续后坐冲击，基座的所有受力位置都做了加厚处理，导气管接触的位置设计了防滑纹路，避免连续射击后基座出现前后窜动的问题。

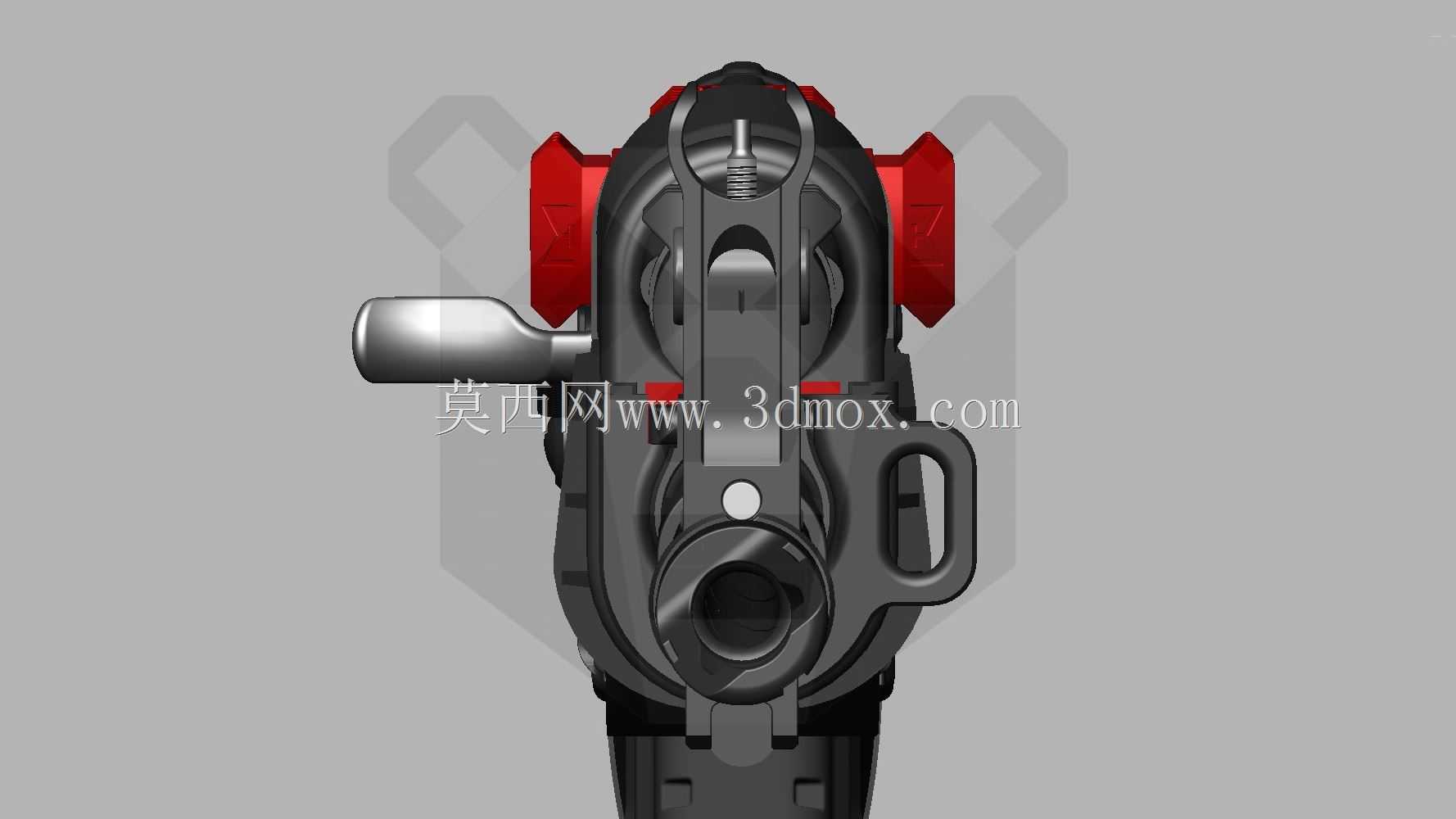

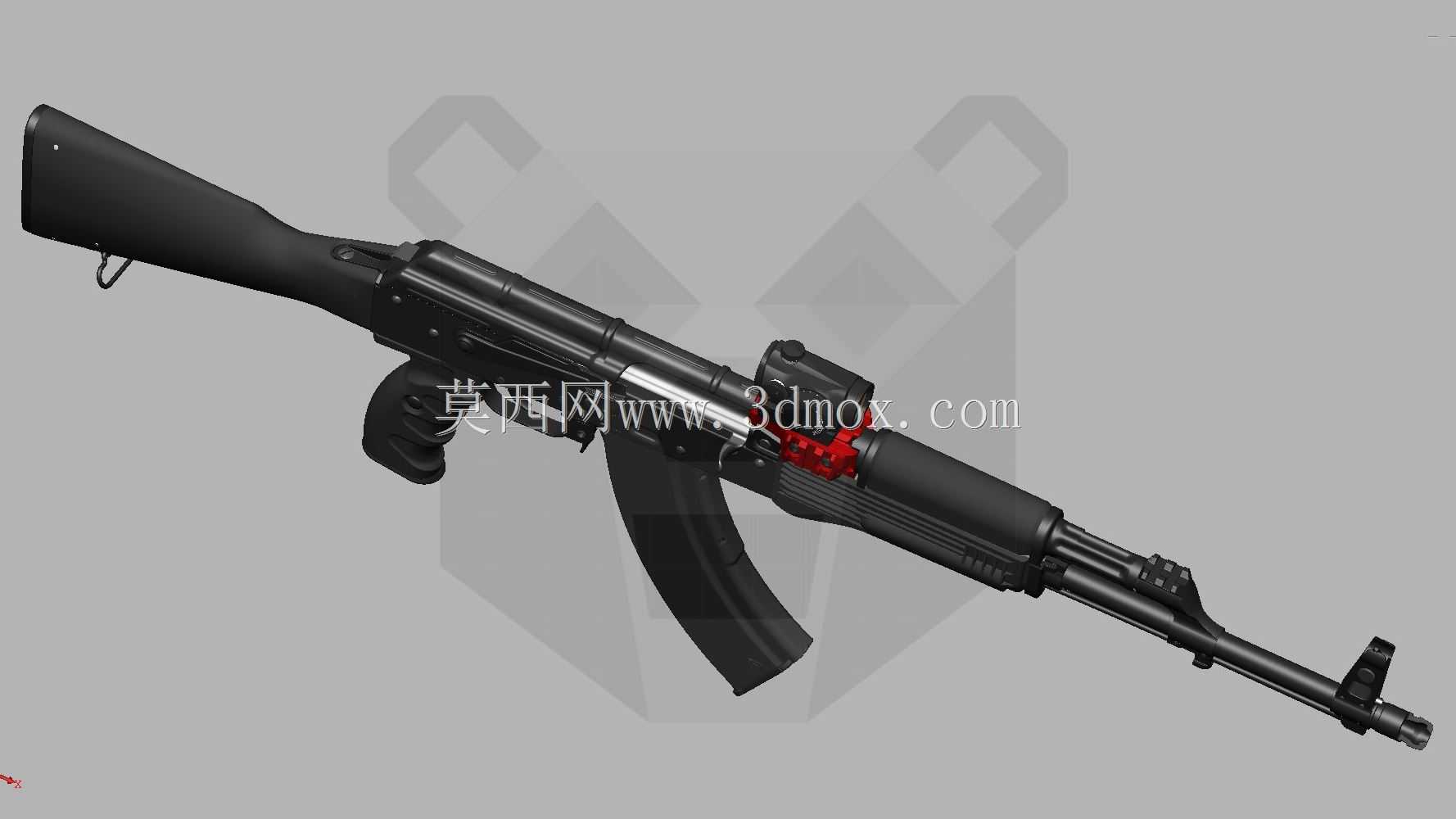

　　从安装边界来看，这款基座完全适配标准冲压机匣的AK系列步枪，不会干涉枪机的往复运动，也不会影响抛壳窗的正常抛壳路径，安装后原枪的保险拨片、拉机柄操作都不会受到任何阻碍。侧面的M-LOK槽位符合通用接口标准，所有符合M-LOK规范的战术附件都可以直接安装，不需要额外的转换适配器。顶部的皮卡汀尼导轨符合MIL-STD-1913标准，槽位间距、导轨尺寸都严格遵循通用规范，市面上所有标准皮卡汀尼接口的瞄准装置都可以直接装夹，不需要额外修配。导气管位置的锁止结构在安装后不会封堵导气孔，保证自动机的循环动作可靠，不会因为安装基座导致枪械出现供弹、击发、抛壳的故障。在实际建模过程中，所有配合面都预留了合理的公差带，安装孔位的位置度严格控制在0.05mm以内，保证实物加工后可以直接装配，不需要二次修磨。
