钣金折弯激光切割工装结构件

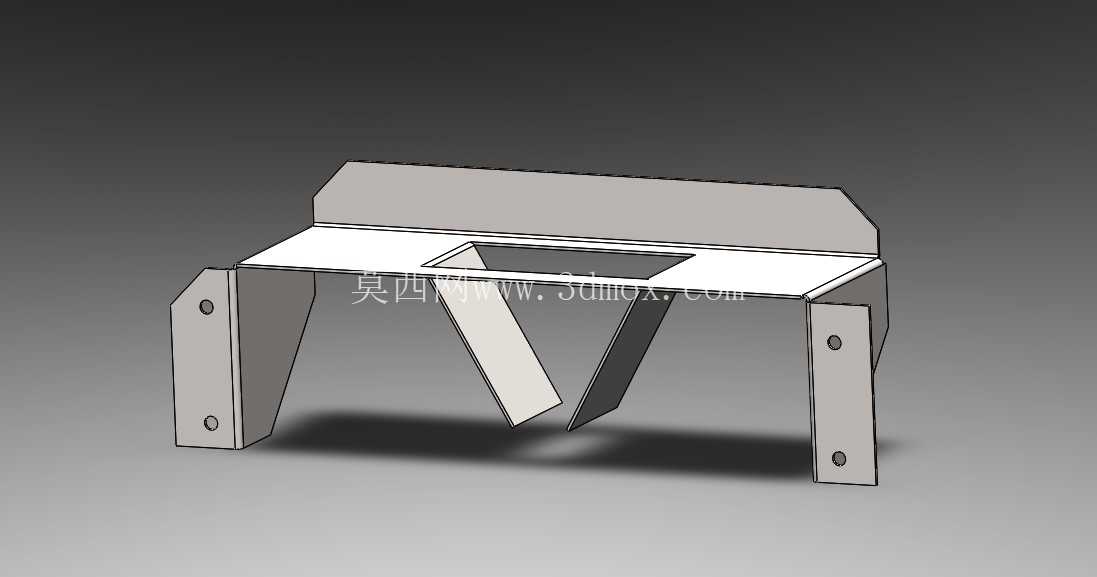

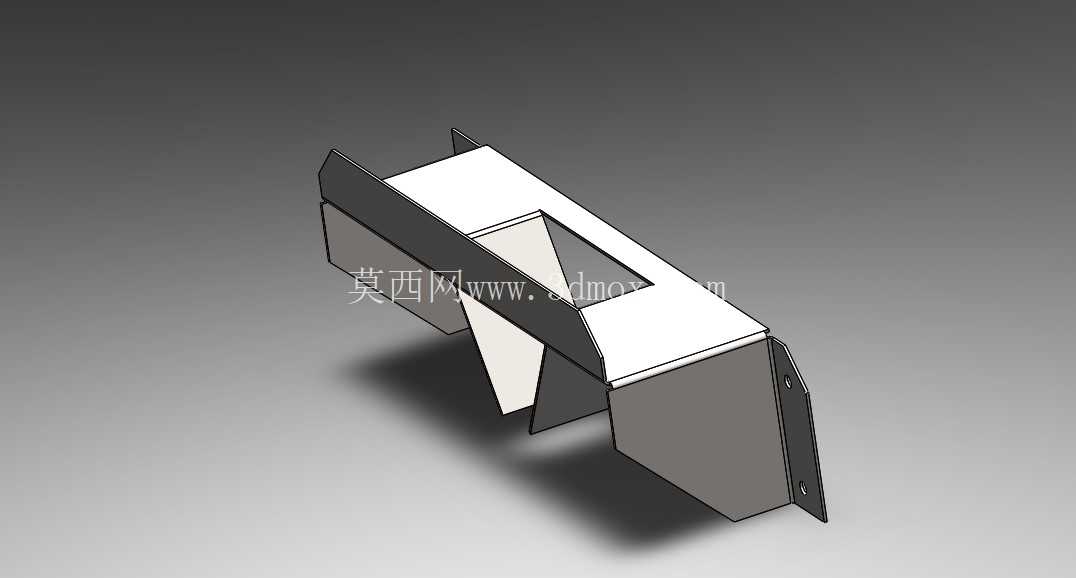

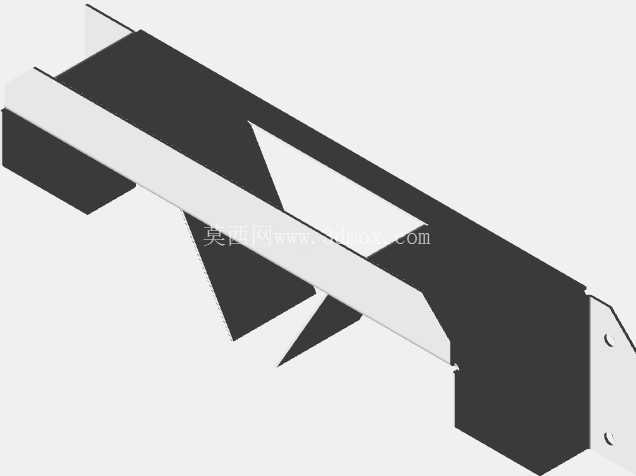

该结构件为钣金折弯工序配套的定位承托构件，主要应用于中小型钣金加工车间的折弯机工位，适配常规数控折弯机的上下模配合间隙，在板材折弯过程中承担侧向定位、承托待折边、避免板材偏移的作用。从结构形态来看，构件主体采用薄钢板经激光切割下料后折弯成型，整体为对称式折边结构，中部开设的矩形镂空槽用于避让折弯机上模的下行路径，避免合模过程中构件与模具发生干涉。两侧延伸的垂直折边带有安装孔位，可通过螺栓固定在折弯机的工作台侧方定位槽内，安装时需保证构件上平面与折弯机下模工作面齐平，误差控制在0.1mm以内，避免承托板材时出现高度差导致折弯角度偏差。

设计过程中优先考虑了钣金加工的工艺可行性，所有折弯内角均匹配对应板材厚度的最小折弯半径，避免折弯处出现开裂或应力集中问题；激光切割的下料轮廓预留了折弯工艺缺口，防止折边交汇处出现材料堆叠变形。构件两侧的安装孔采用长圆孔设计，可根据待加工板材的幅面宽度调整安装位置，适配不同尺寸规格的钣金件折弯作业，调整范围覆盖常规1mm-3mm厚度冷轧钢板、镀锌板的折弯定位需求。

在实际生产场景中，这类构件常配套于手动进料的折弯工位，当加工幅面较大的薄板件时，操作人员可将板材侧边抵靠在构件的定位立面上，无需额外测量划线即可保证折弯边的直线度与尺寸精度，单批次加工的尺寸一致性可提升30%以上，同时减少操作人员手扶板材的劳动强度，避免长板材在折弯过程中因自重下垂导致的角度误差。构件表面未做额外喷涂处理，保留了激光切割后的原始金属表面，在长期使用中若出现定位面磨损，可直接拆卸后通过平面磨削修复，或直接替换新件，加工成本极低，适合钣金加工车间作为通用工装批量配置。

从安装边界来看，构件整体宽度适配折弯机工作台的T型槽间距，安装后不会超出工作台的前后边缘，不影响折弯机原有安全防护装置的正常运行；折边高度经过精确计算，当折弯机上模下行至下死点时，构件顶部与上模底部保留2mm安全间隙，不会发生碰撞。中部镂空槽的长度与宽度匹配常用折弯上模的模头尺寸，可适配直刀、弯刀等多种常见折弯上模的使用需求，无需频繁拆卸调整。在加工带翻边的复杂钣金件时，该构件还可作为辅助支撑，承托已成型的翻边部位，避免已加工部位在后续折弯工序中被压伤变形。
