双孔连接传动连杆结构三维数模

做机械结构设计这些年，连杆类零件的建模和选型是绕不开的基础工作，这次的双孔连接传动连杆，是我在做小型压力机执行机构优化时整理的成熟结构方案。这类零件最常出现在需要往复摆动、定比传动的机构里，比如小型冲压设备的曲轴动力输出端、自动化生产线的工件移送摆臂、农用机械的割台驱动单元，甚至是老式内燃机的气门控制机构里，都能看到同结构原理的连杆身影。它的核心作用是在两个定轴转动的部件之间传递动力，把旋转运动转化为指定行程的往复摆动，或者反过来把直线往复动作转化为旋转输出，整个传动过程中要承受交变的拉压载荷，部分工况下还要承受瞬时的冲击载荷，所以结构设计上的细节直接决定了整套机构的运行寿命和传动精度。

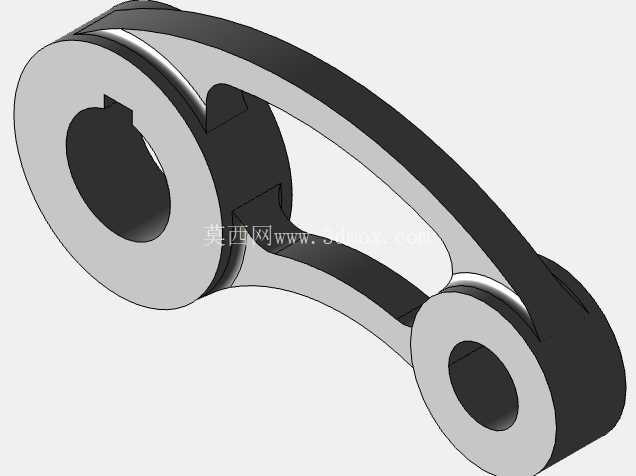

从结构设计思路来说，这个连杆采用了两端带轴孔的长条形等强度结构，没有做多余的装饰性特征，所有的轮廓过渡都是为了优化应力分布。两端的轴孔是整个零件的核心配合面，其中直径较大的一端是动力输入端，内孔设计了键槽结构，用来和动力轴做周向固定，传递额定扭矩的时候不会出现相对打滑，键槽的位置做了圆角过渡，避免应力集中在键槽尖角处出现疲劳裂纹；直径较小的一端是从动输出端，内孔是光滑圆柱面，用来和铰接销轴配合，工作过程中这个孔和销轴之间是相对转动的配合关系，所以建模的时候特意给这个孔的内壁留了均匀的壁厚，保证销轴压装或者穿装之后，孔壁不会因为受力不均出现椭圆变形。

连杆的杆身部分做了变截面设计，从大端到小端平滑过渡，靠近大端的位置杆身截面更厚，因为大端承受的扭矩和弯矩更大，往小端方向逐渐收窄厚度，既保证了整体的结构强度，又尽可能降低了零件的自身重量，减少机构高速往复运动时的惯性冲击。杆身的侧面做了拔模斜度，这是考虑到如果采用压铸工艺批量生产的话，零件可以顺利从模具中脱出，不需要额外做二次机加工来修正脱模斜度，能有效降低批量生产的成本。两端轴孔的端面都做了凸台设计，凸台的平面是加工基准面，安装的时候这个面会和相邻零件的端面贴合，保证轴孔的同轴度，避免安装之后出现别劲的情况，加速配合面的磨损。

关于安装边界和尺寸配合，这个连杆的大端轴孔孔径是按照标准动力输出轴的直径系列设计的，键槽尺寸符合普通平键的国标规格，安装的时候大端轴孔和动力轴的配合选用过渡配合，既保证装配的时候不会太松旷，又能在检修的时候顺利拆卸；小端的铰接孔和销轴的配合选用间隙配合，间隙量控制在0.02mm到0.05mm之间，保证相对转动的时候不会卡滞，同时又不会因为间隙过大出现传动冲击。两个轴孔的中心距是这个零件最核心的尺寸参数，直接决定了从动端的摆动行程，建模的时候这个尺寸的公差按照IT7级精度控制，中心距的偏差会直接影响整套机构的传动比，偏差过大会导致从动端的行程达不到设计要求，或者出现运动干涉。安装的时候要注意，两个轴孔的轴线必须保持平行，否则连杆在运动过程中会受到附加的侧向力，轻则导致配合面异常磨损，重则会出现杆身弯曲变形甚至断裂的情况。

在实际应用场景里，这类连杆如果用在低速重载的工况下，材质可以选用45号钢做调质处理，表面做发黑防锈处理，轴孔配合面做高频淬火提升耐磨性；如果用在高速轻载的自动化设备上，可以选用铝合金压铸成型，在保证强度的前提下降低零件重量，减少机构的运动惯性。建模的时候所有的圆角、倒角都按照实际加工工艺做了还原，没有出现无法加工的尖锐内角，轴孔的边缘都做了0.5mm的倒角，方便装配的时候引导销轴或者轴顺利穿入，也避免安装的时候划伤配合零件的表面。杆身和两端轴孔的连接位置做了大圆角过渡，这个位置是整个零件应力最集中的区域，大圆角可以有效分散应力，避免长期受交变载荷的时候在这个位置出现疲劳断裂。

很多新手在做这类连杆建模的时候，容易忽略杆身截面的应力分布，做成等厚度的直杆，要么是强度不够容易断，要么是用料过重增加不必要的负载，这个结构的变截面设计是经过多次受力仿真优化的，在额定载荷下，整个杆身的应力分布基本均匀，没有明显的应力集中点。另外在安装空间上，这个连杆的最大外轮廓尺寸是按照摆动范围内不干涉周边其他零件设计的，运动过程中杆身的外边缘距离周边固定件的最小安全距离留了5mm以上，避免因为加工误差或者安装误差导致运动过程中出现碰撞。如果是用在有防尘要求的场合，还可以在小端的铰接孔位置加装防尘密封圈，避免粉尘进入配合面加速销轴和孔壁的磨损，延长整个机构的维护周期。
