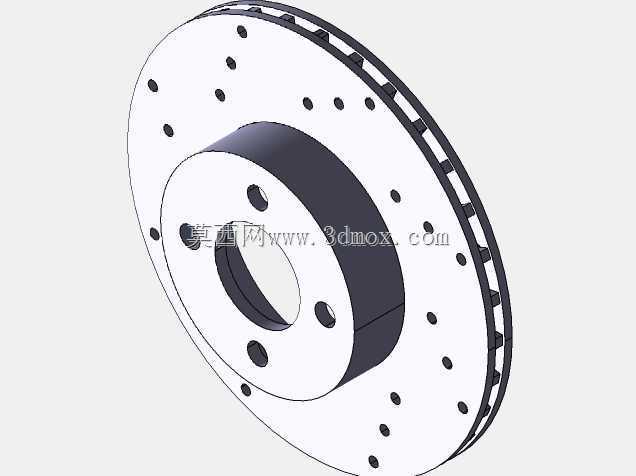

通风打孔式汽车盘式制动部件结构设计

项目分类:制动器 发布时间:2024-10-08 ID:780261
  • 通风打孔式汽车盘式制动部件结构设计

  在乘用车与轻型商用车的底盘制动系统开发中,盘式制动器早已替代传统鼓式结构成为前轮制动的标配,部分高性能车型甚至会采用前后全盘式制动配置,核心原因就在于其开放式的结构能在连续制动工况下快速散逸摩擦产生的热量,避免热衰退导致制动效能骤降。本次设计的打孔通风盘结构,首先要匹配的是常规家用A级车的轮辋安装边界,轮辋直径适配16英寸规格,制动盘整体外径控制在280mm区间,中心安装毂的定位止口直径设定为62mm,这一尺寸是多数前置前驱车型的通用轮毂轴承定位基准,能直接适配多数同平台车型的转向节安装位,不需要额外改动转向节的安装孔位布局。安装孔采用5孔均布设计,孔位节圆直径为114.3mm,这也是日系、自主品牌家用车最常用的轮毂安装孔距参数,单孔直径14mm,匹配M12的轮毂螺栓紧固扭矩要求,安装面的平面度公差控制在0.02mm以内,避免安装后制动盘出现端面跳动,引发高速制动时的方向盘抖动问题。

  从功能特性层面看,制动盘摩擦面的打孔设计并非单纯为了视觉上的运动感,每一个通孔的位置都经过热应力分布校核,避开了制动过程中摩擦面的高应力集中区域,孔的直径统一为8mm,沿摩擦环带呈多圈交错排布,一方面能在制动时快速刮除制动片表面磨下的粉尘,避免粉尘在摩擦面间形成磨粒磨损,缩短制动片的使用寿命;另一方面在雨天行驶时,打孔结构能快速破除摩擦面间的水膜,让车辆涉水后第一脚制动就能获得足够的摩擦力,减少水衰退带来的制动距离延长风险。制动盘的通风道采用径向直叶片设计,叶片厚度4mm,相邻叶片间的通风通道宽度为12mm,车辆行驶时车轮转动带动的气流能顺着通风道从中心毂位置流向摩擦环外缘,带走连续制动时积累的热量,相比实心盘,通风结构的热容量提升35%以上,连续10次从100km/h到静止的全力制动后,摩擦面温度能比同尺寸实心盘低120℃左右,大幅降低高温下制动片摩擦系数衰减的幅度。

  设计过程中需要重点考量的还有摩擦环与中心安装毂的连接过渡区域,这个位置是热应力与机械应力叠加的集中区,本次设计采用了不等厚的过渡圆角,从摩擦环内侧12mm的厚度平滑过渡到安装毂位置22mm的厚度,避免直角连接带来的应力集中,防止车辆经过长下坡路段长时间制动后,连接位置出现热疲劳裂纹。中心安装毂的轴向高度设定为45mm,这个尺寸要匹配转向节的轮毂轴承安装深度,保证制动盘安装后摩擦面与轮毂轴承的旋转中心垂直度误差在0.015mm以内,减少制动时的偏磨问题。摩擦面的表面粗糙度要求控制在Ra1.6-Ra3.2之间,既不能过于光滑导致初期制动磨合阶段摩擦系数不足,也不能过于粗糙加快制动片的磨损速度,新盘装配后需要经过200公里左右的轻制动磨合,让制动片与摩擦面的接触面积达到85%以上,才能进入最佳工作状态。

  从实际应用场景看,这类打孔通风盘不仅适用于常规家用车的日常通勤场景,也能满足山路行驶、轻度赛道体验的制动需求,相比划线盘,打孔结构的排水排粉能力更强,日常行驶时的制动噪音更低,唯一需要注意的是打孔位置的边缘在长期使用后可能出现轻微的应力裂纹,这属于正常的疲劳损耗,当裂纹延伸长度超过10mm或者摩擦面厚度磨损到极限刻度时就需要及时更换。建模过程中所有的安装尺寸都严格遵循整车底盘的装配公差要求,没有随意改动安装接口的位置与尺寸,能直接用于同平台车型的制动系统升级改装参考,也能作为制动系统教学演示的三维模型使用,结构上没有冗余的设计特征,所有的几何结构都服务于散热、减重、安装匹配这三个核心需求,摩擦环外缘的倒角设计为1×45°,避免安装或者搬运过程中边缘磕碰产生毛刺,影响摩擦面的平面度。
