工业设备用钣金结构面板设计方案

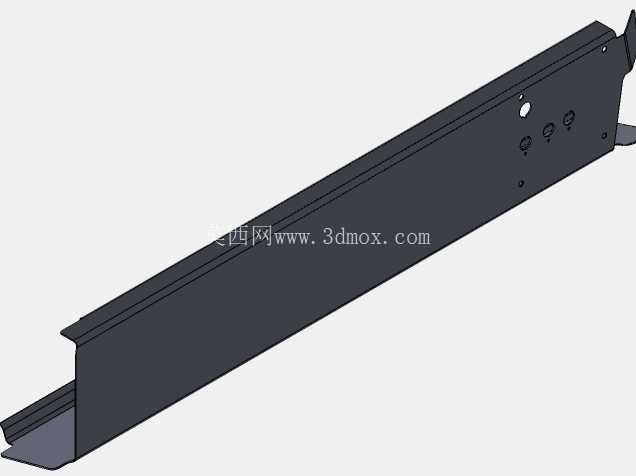

　　这类长条形钣金面板是工业自动化设备、生产线机架上非常常见的覆盖兼安装承载构件，日常在各类输送线侧边、单机设备的操作侧护板、电气元件安装位都能见到同类型结构，它不是单纯的装饰外罩，而是同时承担防护内部走线、遮挡运动部件、预留操作与元件安装位、强化机架侧边刚性的多重作用。从结构形态来看，整体采用等厚薄板折弯成型，主体为长直槽型截面，沿长度方向做了双侧折边处理，折边高度统一，既能够提升整根面板的抗弯折刚度，避免长薄板在运输、安装过程中出现翘曲变形，也能在安装时通过折边与设备机架的型材贴合，保证安装面的贴合度，减少装配间隙。

　　面板上预留的安装孔位做了差异化设计，其中较大的圆孔是预留的指示灯或者急停按钮的穿装位，周边三个呈规律排布的小孔是调节类旋钮或者电位器的安装孔，靠近端部的小孔则是面板自身与机架连接的固定孔位，所有孔位的孔边都做了去毛刺处理，避免安装时割伤线缆或者操作人员手部。设计这类钣金面板的时候，首先要确认的是安装边界尺寸，也就是设备机架预留的安装位长度、宽度以及深度空间，折边的高度不能超出机架的安装槽范围，否则会出现装配干涉，同时要兼顾钣金加工的工艺性，折弯内角不能过小，避免出现板材开裂的问题，所有折弯边的折弯半径统一，适配常规折弯模具的加工参数，减少换模时间提升加工效率。

　　在实际使用场景中，这类面板安装在设备操作侧之后，外侧直面朝向操作人员，折边形成的槽型空间内侧可以用来布置线束、固定小型接线端子，不需要额外增加走线槽，能够节省设备内部的安装空间，面板表面做喷塑处理之后，既可以提升耐油污、耐划伤的性能，也能在表面丝印设备操作标识，方便操作人员识别各个按钮、旋钮的功能。从安装适配性来看，面板两端的折弯挂耳结构，是为了适配机架上的卡扣式安装位，不需要在面板正面打沉头孔，能够保证面板正面的平整性，避免积灰积油污，日常清洁维护的时候只需要擦拭正面平面即可，没有清洁死角。

　　在结构强度校核层面，因为这类面板属于长薄型构件，设计时通过折边的加强作用，不需要额外增加加强筋，就能够满足日常使用中的刚度要求，即使操作人员偶尔倚靠、或者放置小型操作工具，也不会出现明显的凹陷变形，同时钣金材质的轻量化特性，也不会给设备机架增加过多的负载，相比注塑成型的同尺寸面板，钣金件的抗冲击性能更好，在车间复杂工况下，遇到工具磕碰、物料剐蹭的时候不容易出现开裂破损，使用寿命更长。设计过程中还要考虑装配的公差配合，面板的整体长度尺寸要比机架安装位的尺寸小0.5到1毫米，避免因为焊接机架的尺寸误差，导致面板无法卡入安装位，固定孔的孔径要比选用的固定螺丝直径大1毫米左右，预留足够的装配调节量，降低现场安装的对位难度。这类面板的槽型深度设计也有讲究，深度过浅会导致内部的线束无法完全容纳，出现线束外露的问题，深度过深则会占用过多设备内部空间，影响其他内部构件的布置，通常会根据内部需要容纳的线束直径、端子排厚度来确定折边高度，保证内部留有足够的走线空间，同时不会和内部的运动部件、电气元件产生干涉。
