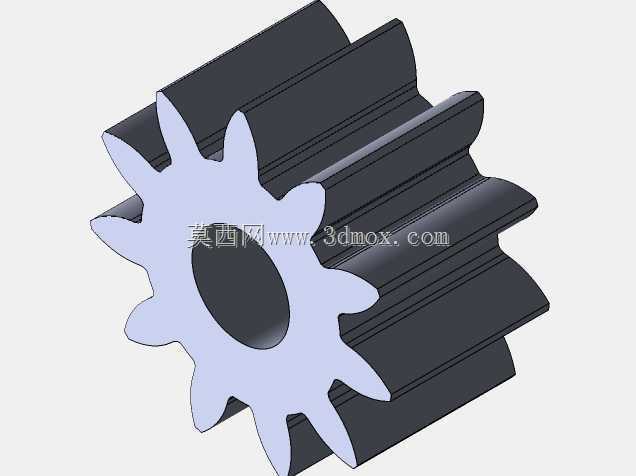

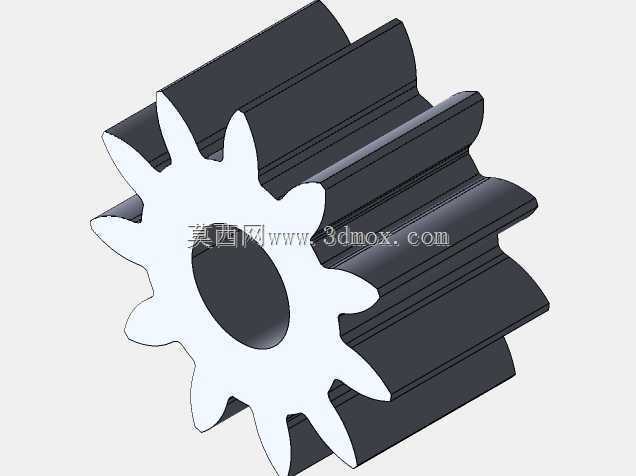

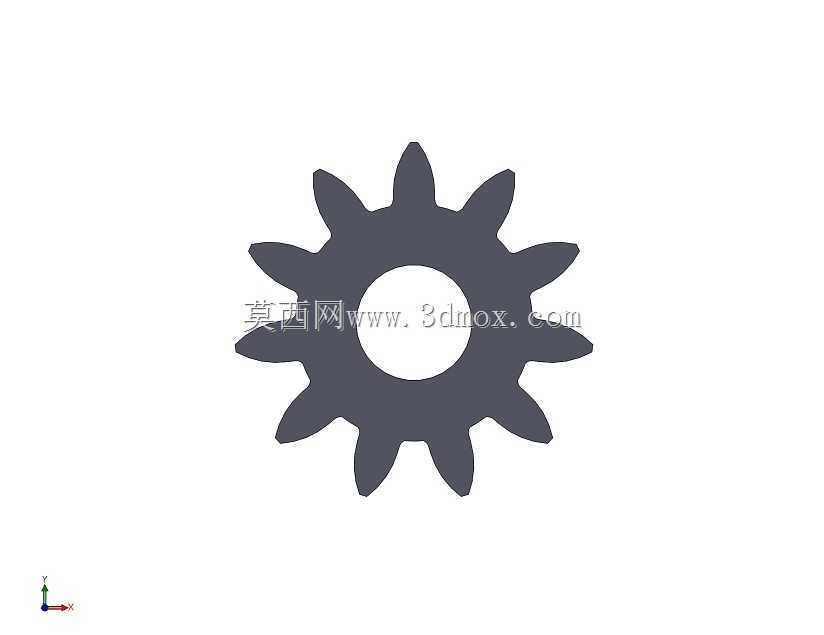

标准渐开线直齿圆柱传动正齿轮

　　这款直齿正齿轮是机械传动系统里应用最广泛的基础动力传递零件，日常在小型输送线的动力端、轻工包装设备的传动辊组、小型机床的进给机构、农用机具的动力分配单元里都能见到它的身影，核心作用是在两平行轴之间传递恒定转速比的旋转动力，相比斜齿轮它没有轴向分力，安装调试的容错空间更大，轴向不需要额外设置承受轴向力的轴承结构，非常适合轴向安装空间受限、载荷中等平稳的传动场景。从设计逻辑上看，这款齿轮采用标准渐开线齿形设计，齿廓曲线严格按照压力角20度的标准参数生成，齿顶高系数取常规1的取值，顶隙系数0.25，能和同模数同压力角的标准直齿轮实现无侧隙或者可控侧隙的啮合，不会出现根切问题，齿根过渡圆弧做了平滑处理，能有效降低啮合过程中的应力集中，

　　避免长期交变载荷下出现齿根断裂的失效问题。齿轮中心设置的通孔是安装基准孔，孔的公差带按照H7级精度设计，和对应传动轴的k6级轴径配合就能实现精准的定心，不需要额外做复杂的定位结构，孔壁上预留了键槽的安装位置，采用普通平键连接就能传递额定扭矩，不会出现轴和齿轮相对转动的打滑问题。齿轮的齿宽经过载荷核算确定，既保证齿面接触强度足够承受额定工况下的接触应力，避免齿面点蚀失效，又不会因为齿宽过大导致载荷沿齿宽分布不均，出现偏磨的问题。齿顶圆、齿根圆的尺寸都严格遵循标准模数的计算规则，安装的时候只要保证两啮合齿轮的中心距符合计算值，啮合侧隙控制在0.02到0.05倍模数的区间内，就能实现平稳传动，运行过程中的噪音控制在合理区间，

　　不需要额外加装降噪结构。在实际设备装配场景里，这类齿轮的安装边界很明确，轴向定位靠轴肩和轴用挡圈就能实现，径向不需要额外的支撑结构，因为直齿轮传动过程中只有径向力，支撑轴承只要能承受对应径向载荷就能满足使用要求，不需要选用角接触轴承这类能承受轴向力的高价轴承，能有效降低整台设备的制造成本。在日常维护场景里，这类齿轮的润滑要求也不高，中等转速下采用脂润滑就能满足长期运行需求，只要定期补充润滑脂，就能保证齿面不会出现干磨，延长齿轮的使用寿命；如果是转速稍高的应用场景，换成油浴润滑也能适配，齿轮的结构没有存积油污的死角，换油维护的时候不需要做复杂的清理工作。从失效防护的设计角度，齿面的硬度可以根据实际载荷需求做调整，

　　轻载场景下用45号钢调质处理就能满足使用要求，重载场景下可以做齿面高频淬火，提升齿面的耐磨性能，不需要改变齿轮的整体外形尺寸，就能适配不同载荷等级的传动需求，互换性非常强。在非标设备设计过程中，这类标准正齿轮不需要重新做齿形的复杂计算，只要确定模数、齿数、齿宽、安装孔直径这几个核心参数，就能直接选用，能大幅缩短设计周期，也不需要专门定制加工刀具，用标准齿轮滚刀就能加工，加工成本远低于非标定制的特殊齿形齿轮，采购备件也非常方便，能有效降低设备的后期维护成本。在传动系统布局的时候，这类齿轮可以单对使用实现固定速比的动力传递，也可以多件组合成齿轮系，实现大速比的动力减速或者分路传递动力，比如在小型手动操作的工装夹具里，用这类齿轮组成的齿轮系就能把人手的操作力放大，实现工件的可靠夹紧；在小型自动化设备的送料机构里，用一对等齿数的正齿轮就能实现两根送料辊的同步反向转动，保证送料过程中物料不会出现偏移。设计过程中特意对齿端做了微小的倒角处理，安装的时候即使轴和齿轮孔有微小的角度偏差，也能顺利套装到轴上，不会出现齿端磕碰轴肩或者轴承端面的问题，装配的便利性比无倒角的齿轮提升很多，也能避免装配过程中齿端磕碰产生毛刺，影响后续的啮合精度。
