带脚轮移动剪叉式液压升降作业平台

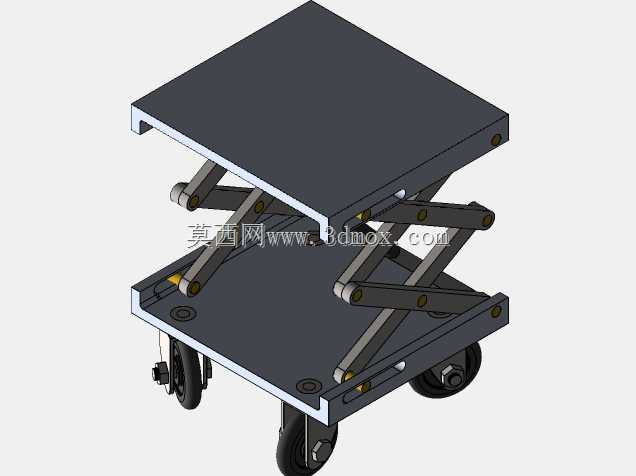

　　这款移动剪叉式液压升降设备，主要面向车间内零散工位的物料转运、轻型设备检修、工装夹具位置调整这类需要频繁变换作业点的场景，区别于固定安装的大吨位升降台，它的核心优势就是可以随作业需求灵活转移位置，不需要提前做地基预埋或者轨道铺设，在小型机加工车间、仓储理货区、设备维保班组这类场景里适配性很强。从结构逻辑来看，它采用单组剪叉臂作为升降支撑结构，剪叉臂的铰接点全部采用销轴配合耐磨衬套的连接方式，既保证升降过程中各臂体转动顺畅，也能在长期承受偏载时减少铰接位置的磨损量，避免使用一段时间后出现台面晃动、升降卡顿的问题。

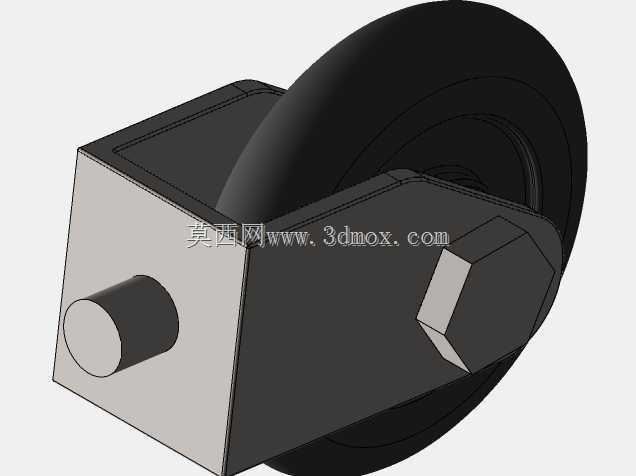

　　底部的承载框架采用矩形钢管拼焊而成，框架下方预留了脚轮的安装位，其中两个脚轮带刹车锁定结构，当设备移动到指定作业位置后，踩下刹车踏板就可以锁定滚轮位置，避免举升过程中设备发生滑移，另外两个脚轮为万向转向结构，方便在车间狭窄通道内调整行进方向，即使是单人操作也能轻松推动设备转移。台面采用整块钢板裁切后焊接加强筋的结构，台面边缘做了折边处理，既提升台面整体的抗弯折能力，也能避免放置在台面上的工件、工具从边缘滑落。驱动部分采用集成式液压单元，油缸的铰接位置经过受力校核，在举升过程中油缸推力的力臂变化曲线平缓，不会出现低位启动推力过载、高位举升推力不足的问题，液压管路全部布置在剪叉臂的内侧空隙里，避免移动过程中管路被外部物件剐蹭破损。

　　设备的外形尺寸控制在长660mm、宽600mm的范围内，这个尺寸边界刚好可以通过车间常见的0.8m宽人行通道，也能推入大部分标准设备的检修间隙里，不会因为体积过大被空间限制使用场景。在设计过程中，特意控制了整体的结构重量，没有采用过厚的板材做冗余加强，而是通过筋板布置优化来保证结构强度，让单人就可以完成设备的推移、转向操作，不需要额外借助辅助搬运工具。升降行程的设计覆盖了从地面低位到常规作业台面的高度差，既可以把地面的工件举升到装配工作台的高度，减少工人弯腰搬抬的劳动强度，也可以作为临时的登高作业垫台，方便操作人员对设备中部的部件进行检修操作。

　　需要注意的是，这款设备属于轻型作业类的升降装置，额定承载能力适配小型工件、工具的举升需求，并不适合大吨位重载的工业连续作业场景，在使用时需要注意避免偏载放置重物，也要定期检查剪叉臂铰接销轴的磨损情况、液压管路的密封状态，以及脚轮的转动灵活性，保证设备使用过程中的稳定性。从建模逻辑来看，整个结构的零件拆分完全按照实际加工装配的逻辑来做，每个铰接位置的配合间隙、脚轮的安装孔位、液压油缸的连接尺寸都和实际加工要求一致，不管是用来做结构方案验证，还是参考做同类轻型升降设备的改型设计，都能直接对应到实际的加工装配环节，不会出现建模结构和实际加工脱节的问题。剪叉臂的板材厚度、销轴直径都经过受力验算，在额定承载范围内，臂体的变形量控制在允许的范围内，不会因为举升负载出现结构永久变形。台面下方的限位结构在举升到最高位置时会触发机械限位，避免油缸超出行程导致结构失稳，下降过程中也有节流缓冲结构，让台面下降速度保持平稳，不会因为负载变化出现突然下坠的情况。底部框架上还预留了液压单元的安装固定位，把液压动力单元集成在框架内部，不会突出到设备轮廓之外，避免移动过程中碰撞到其他物件。
