多功能桌面加工设备防护外壳结构设计

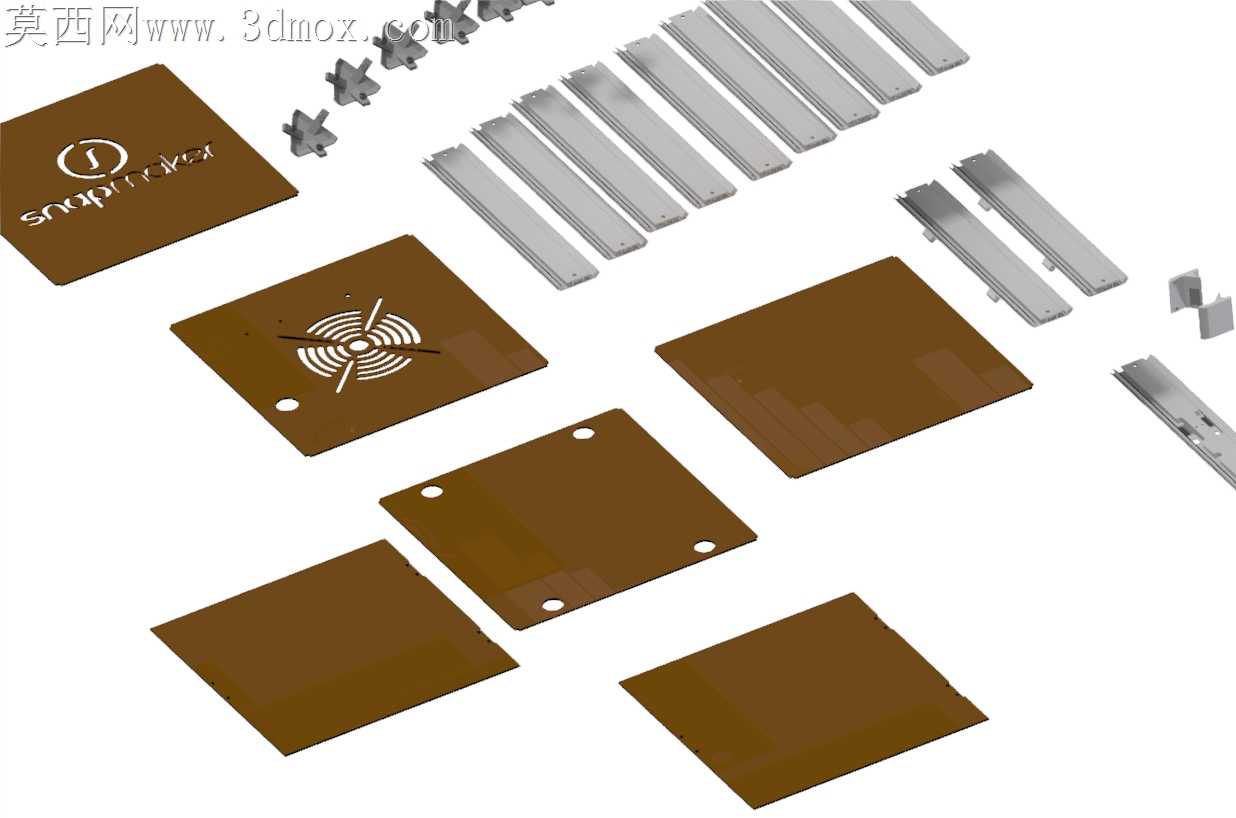

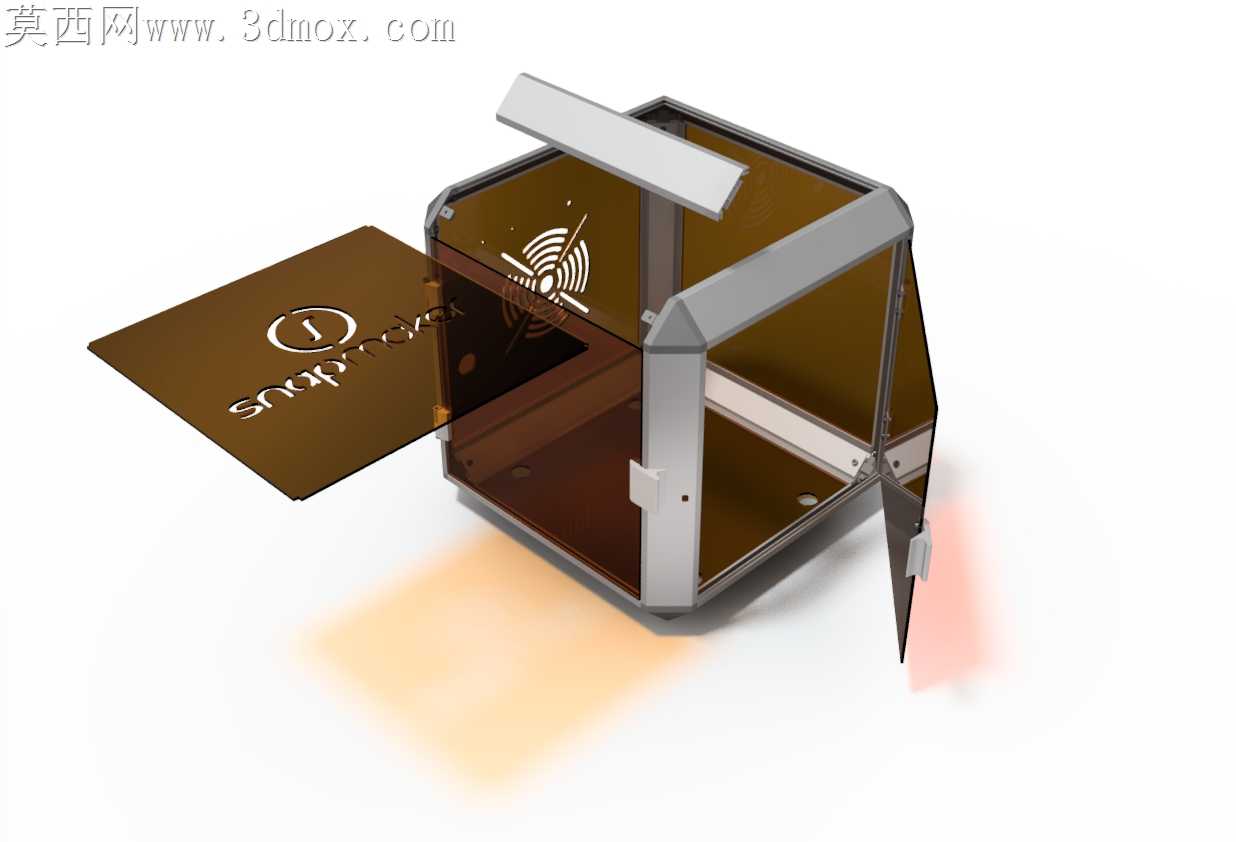

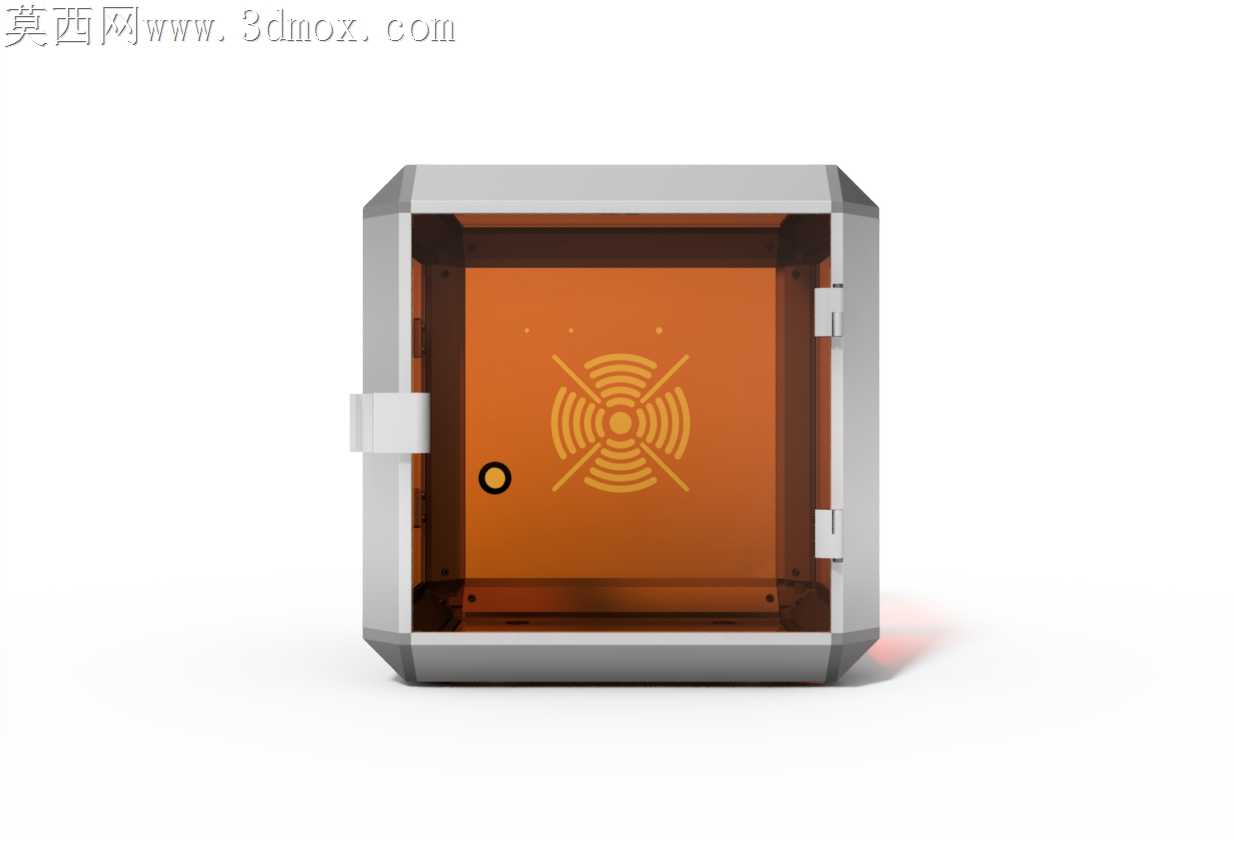

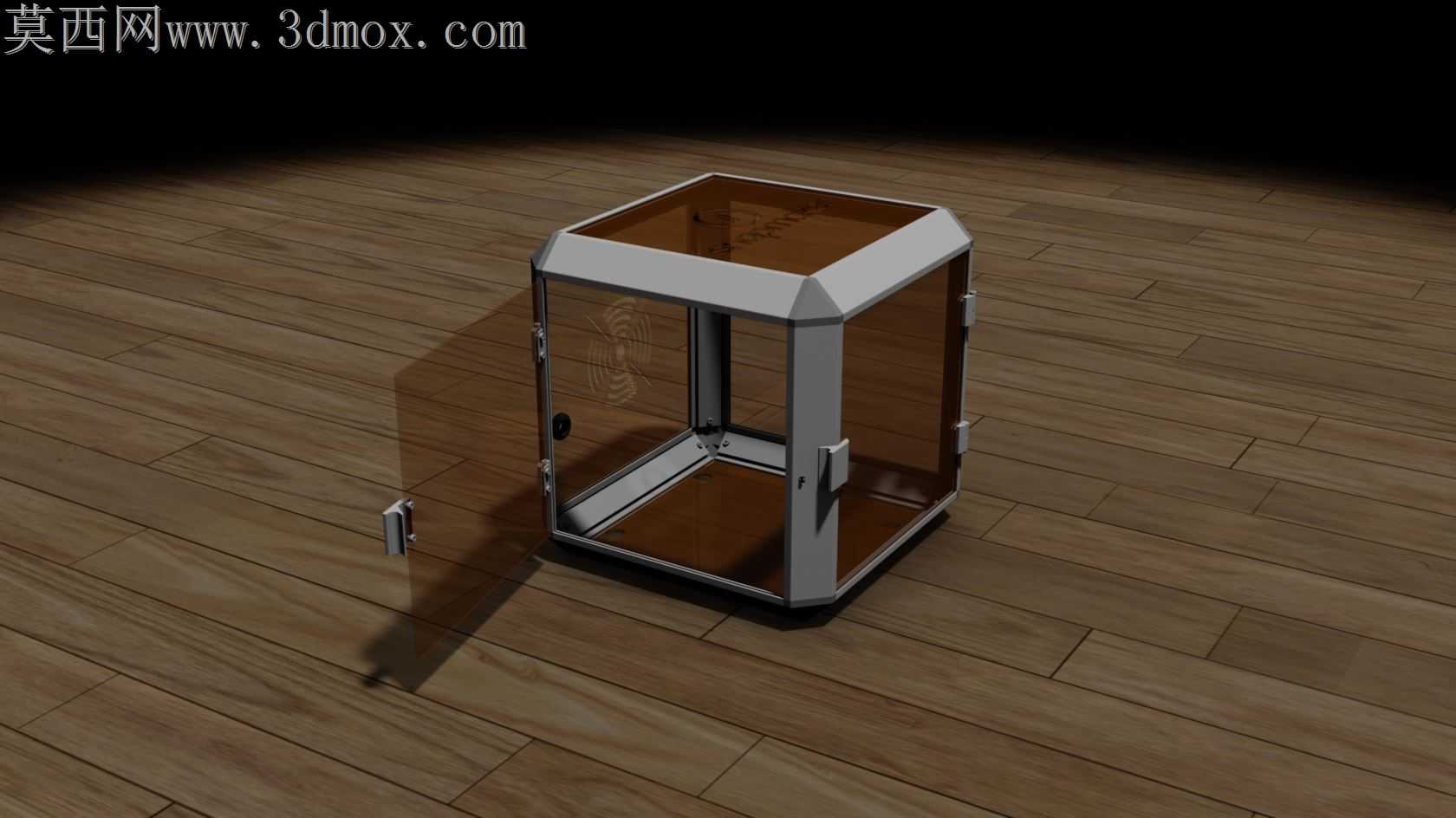

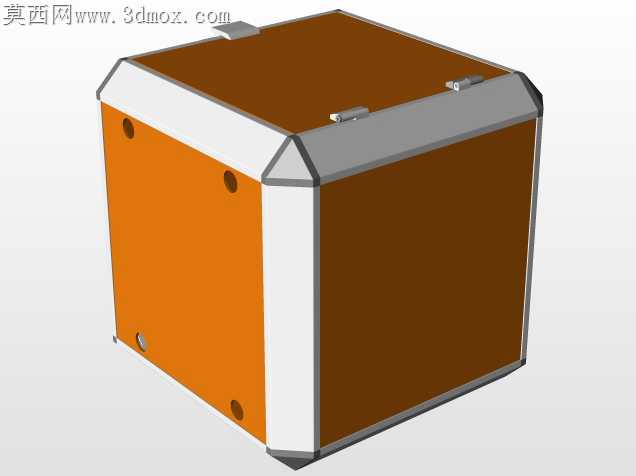

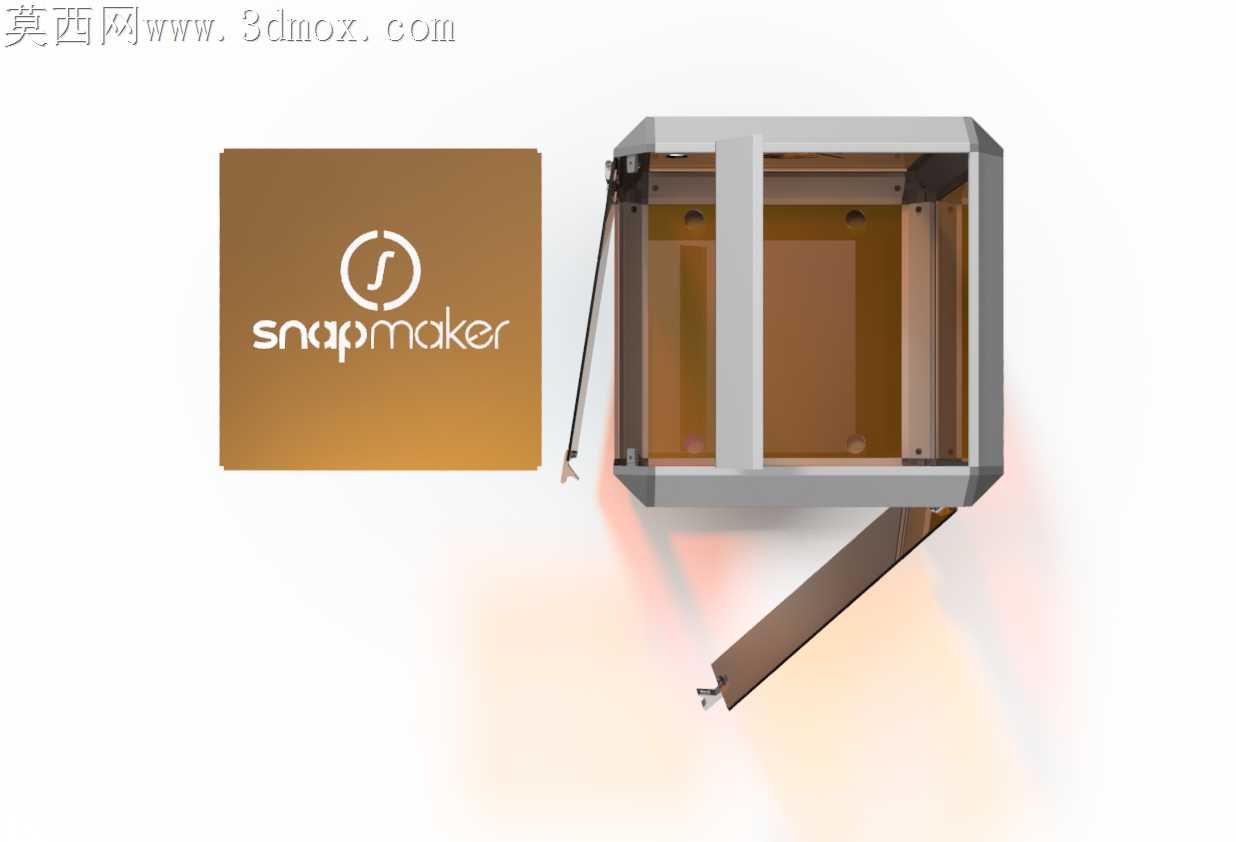

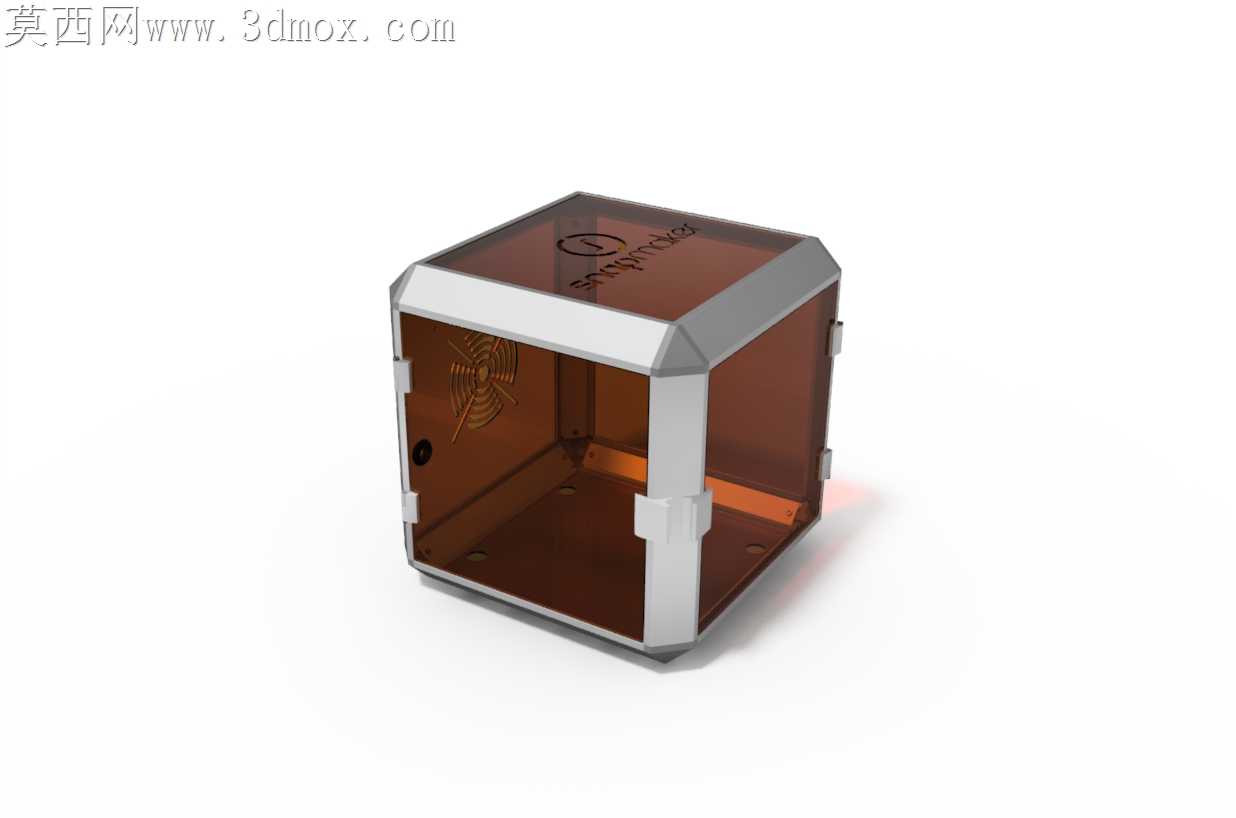

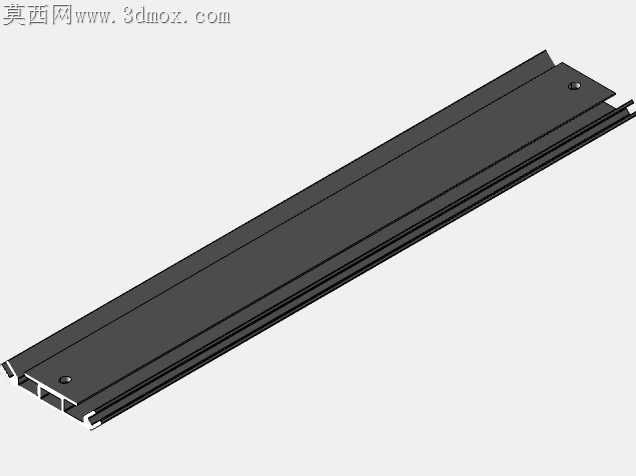

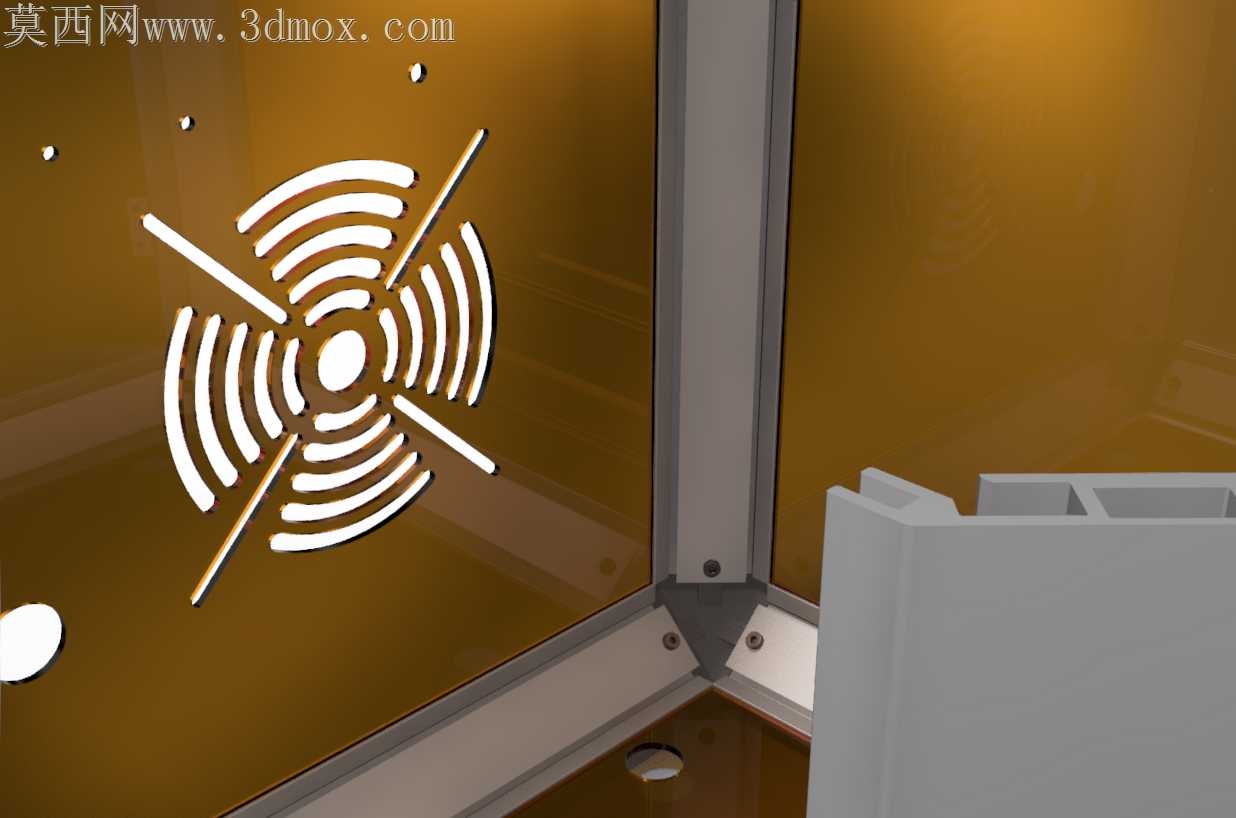

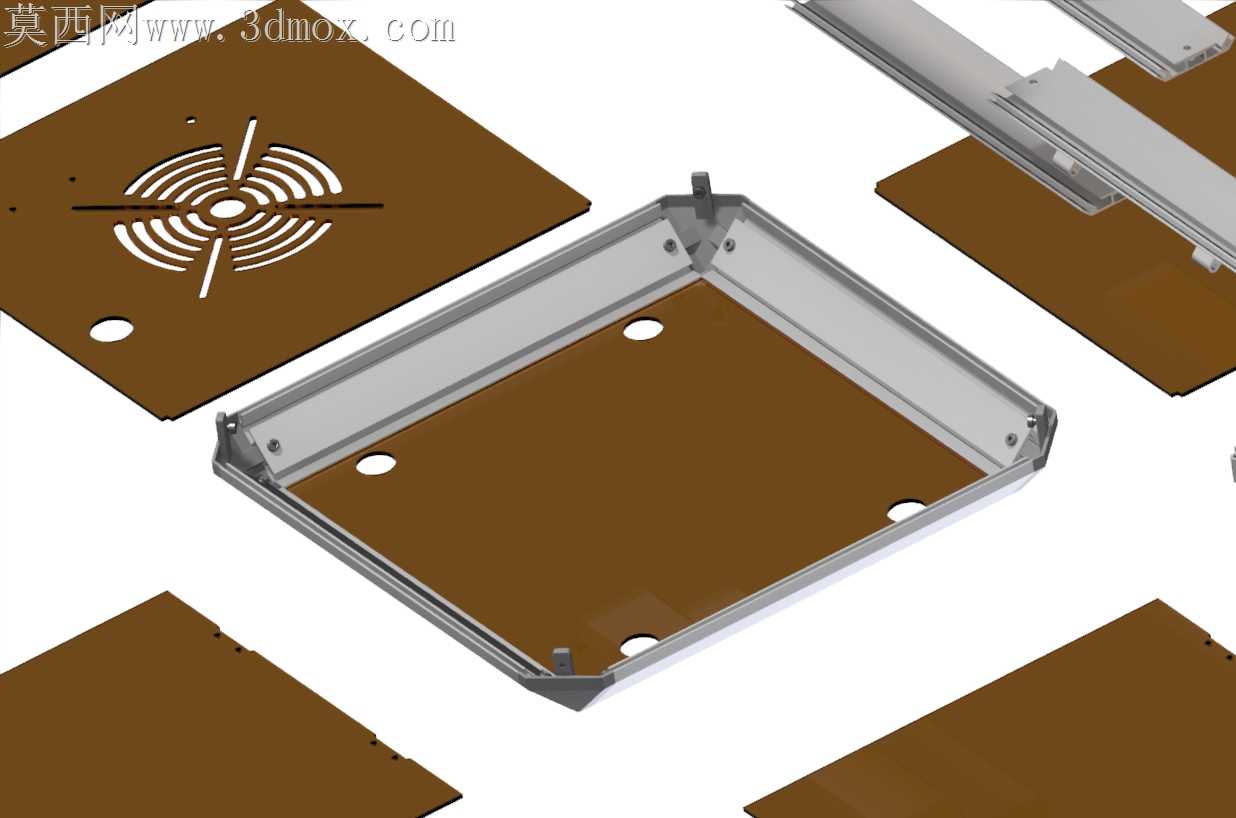

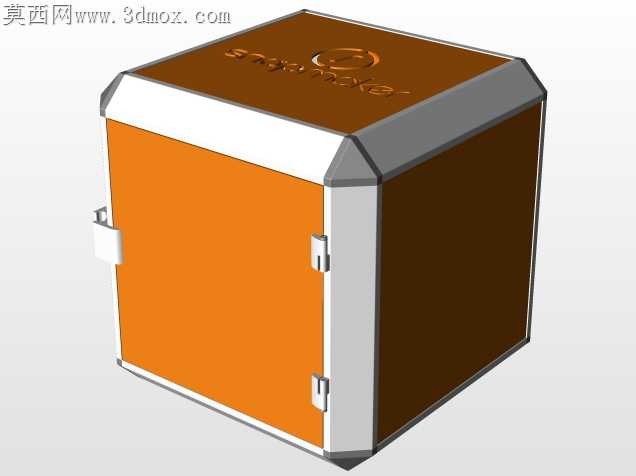

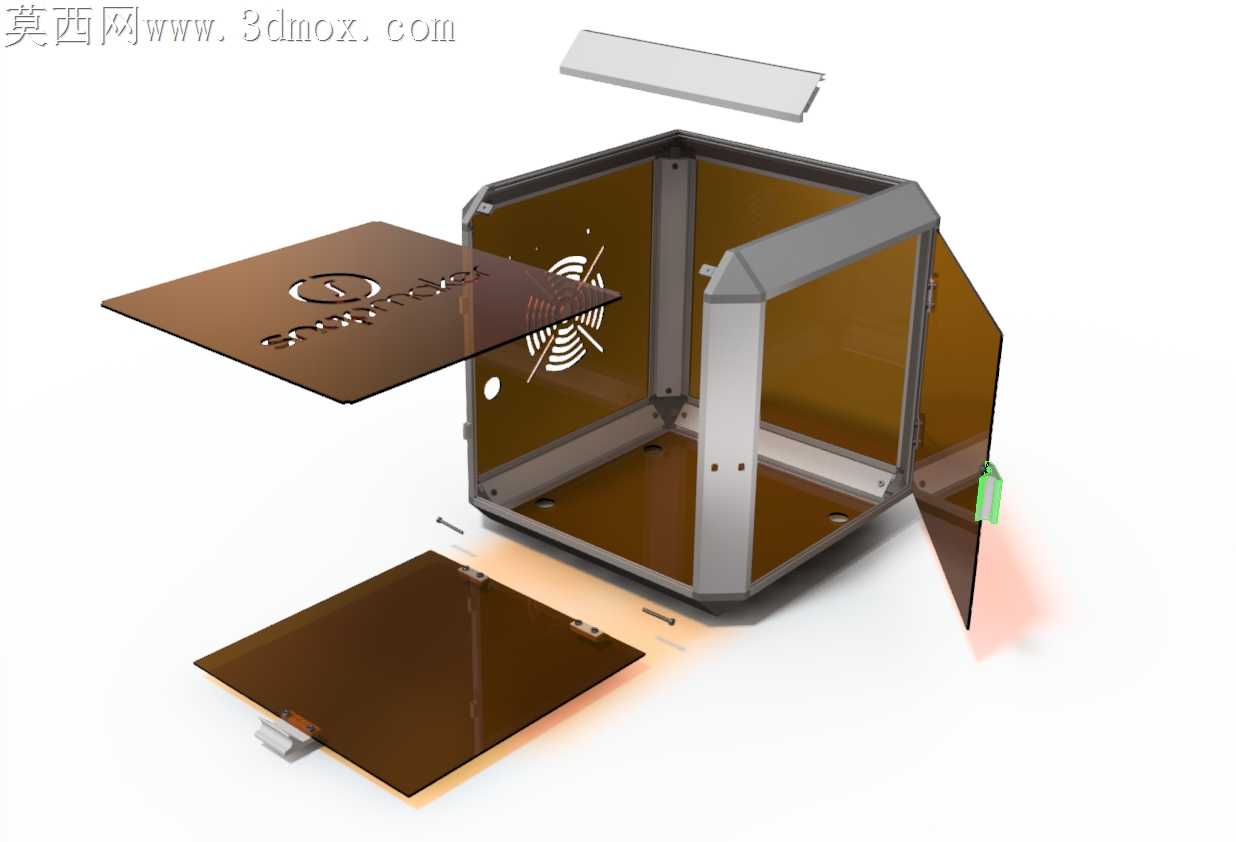

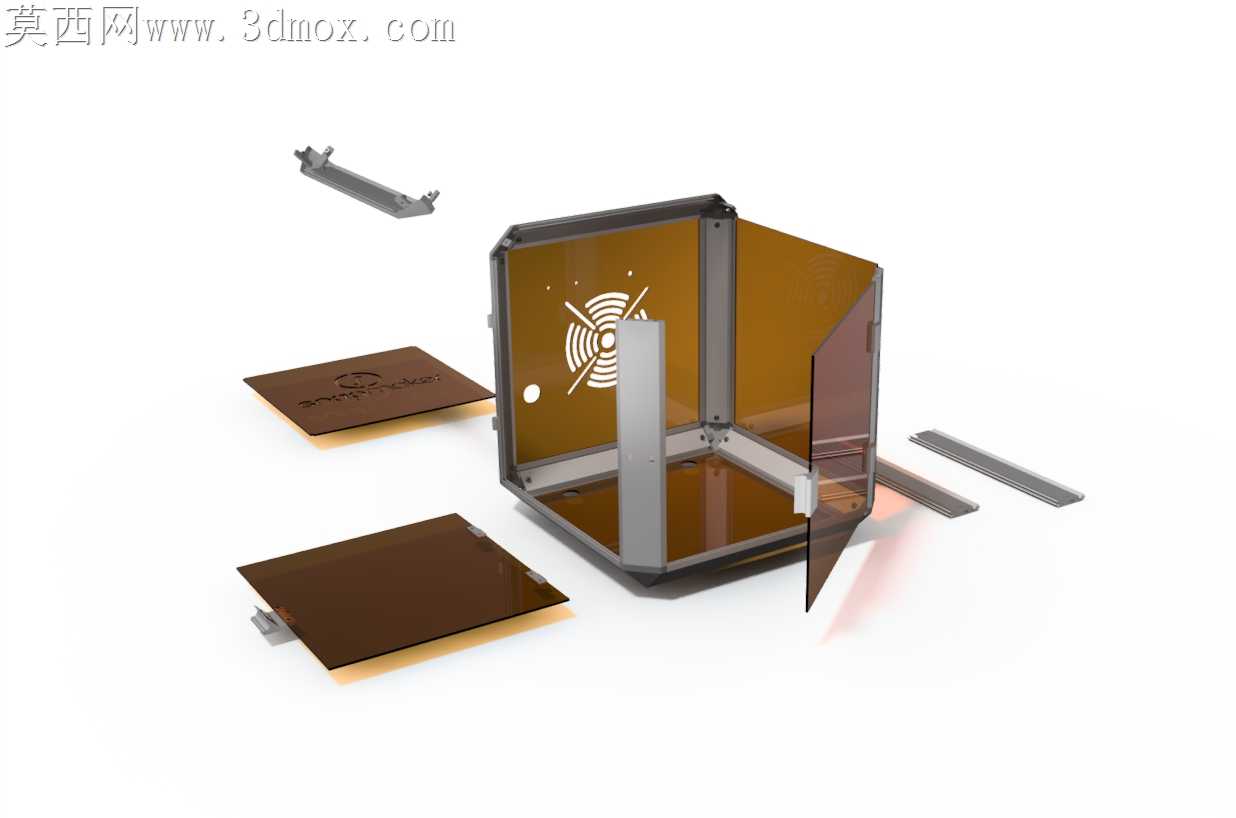

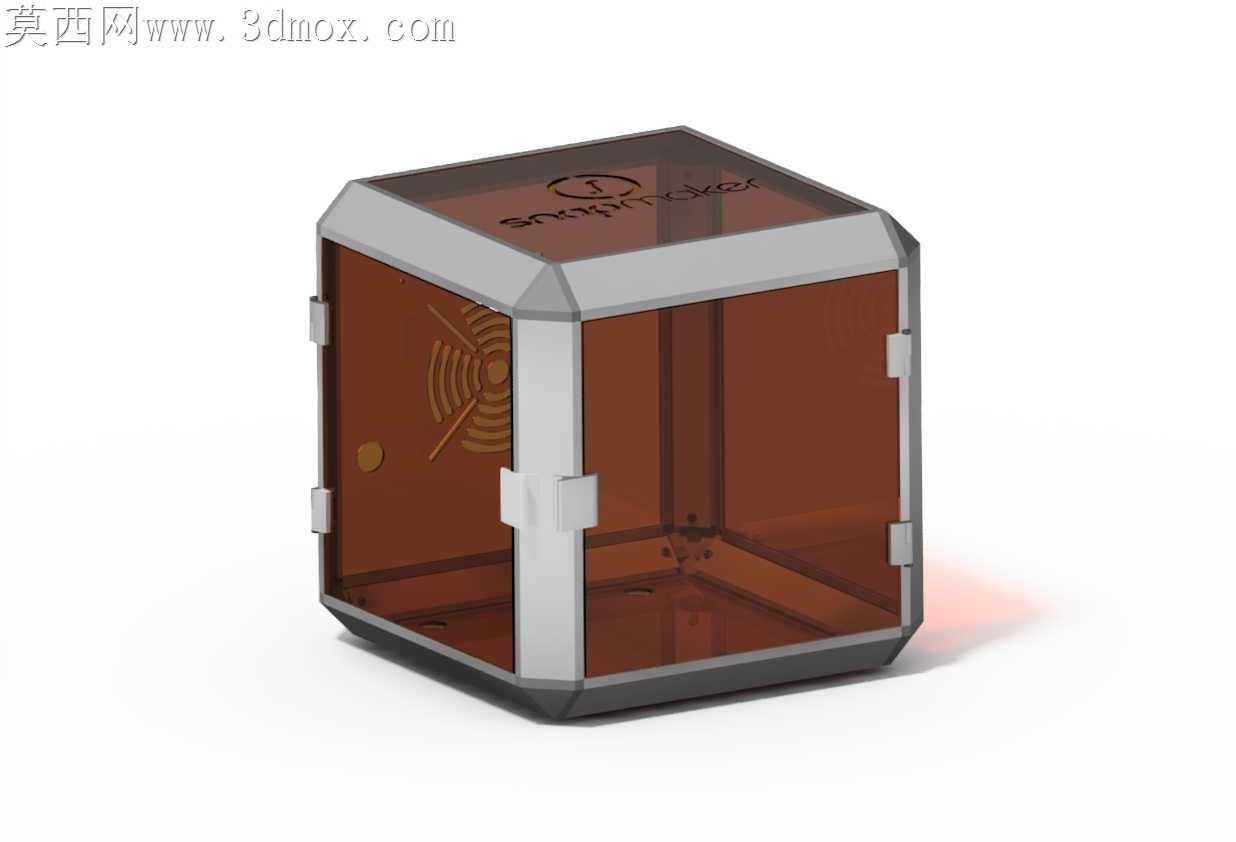

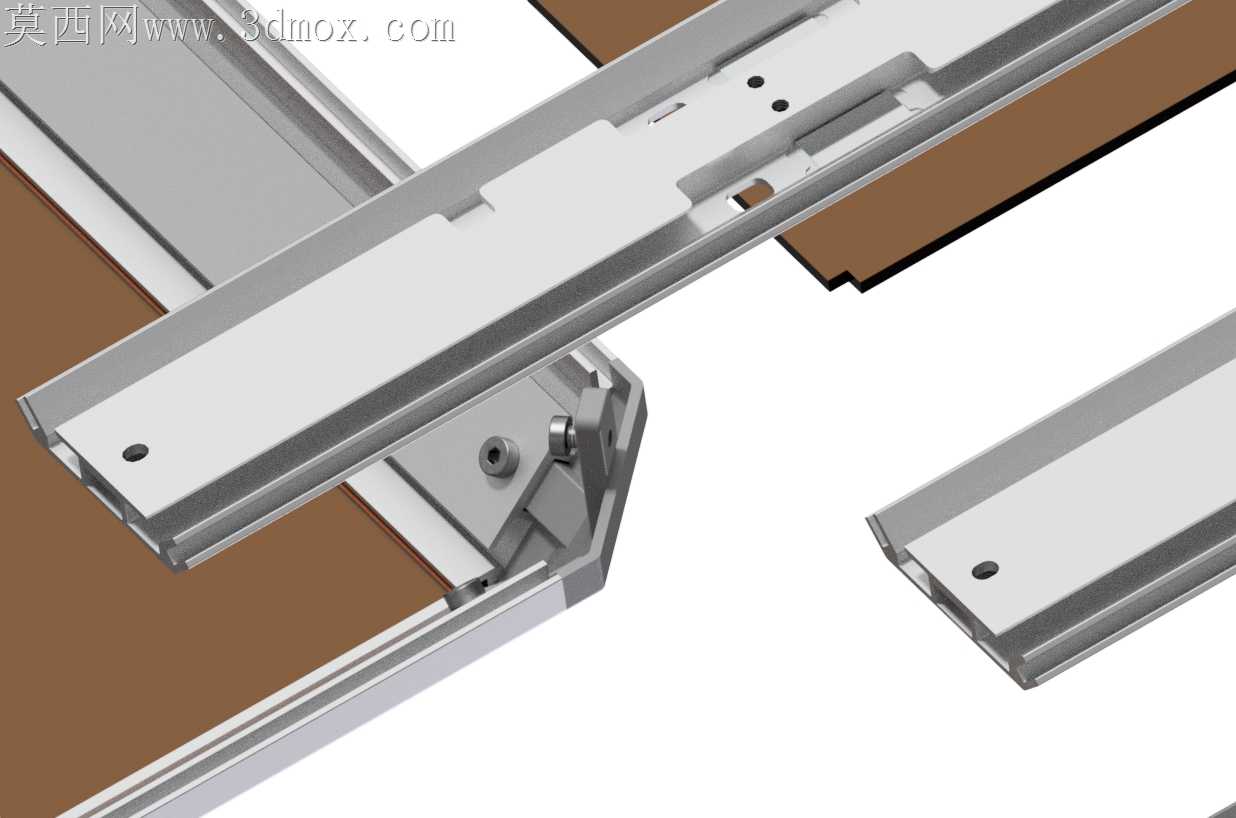

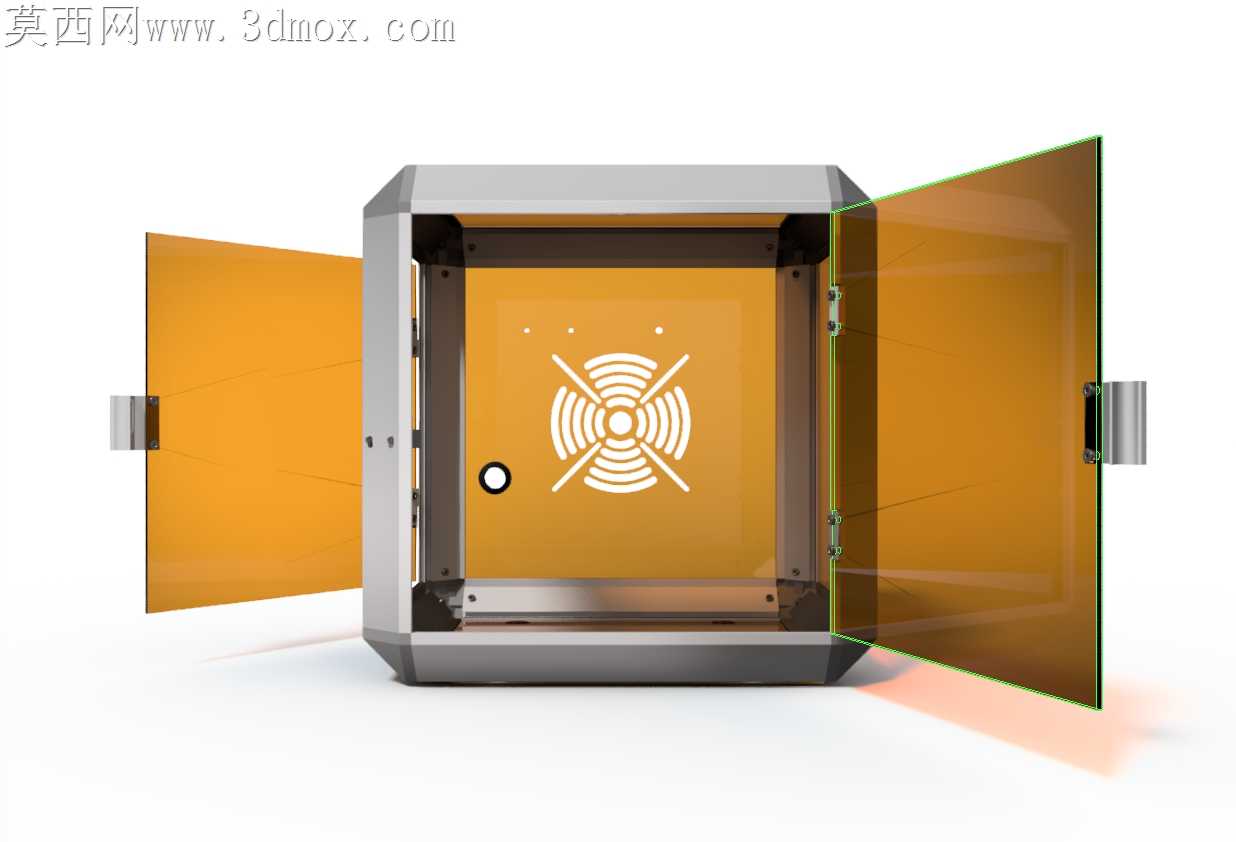

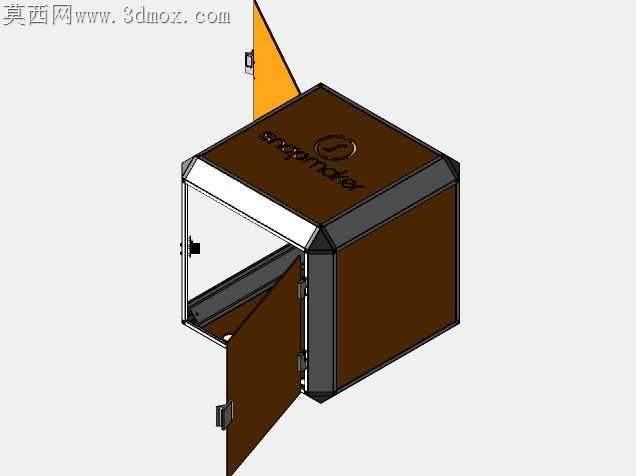

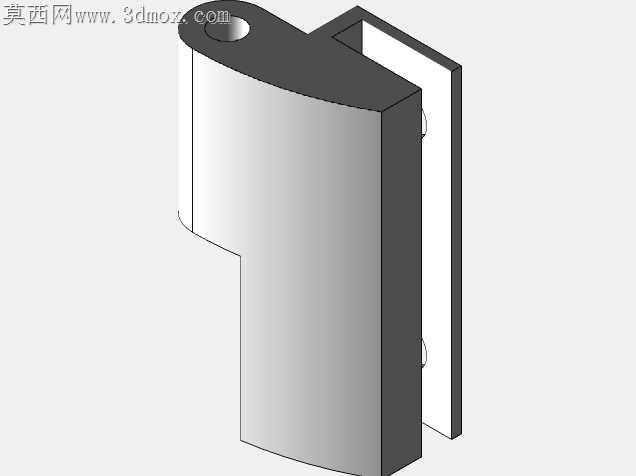

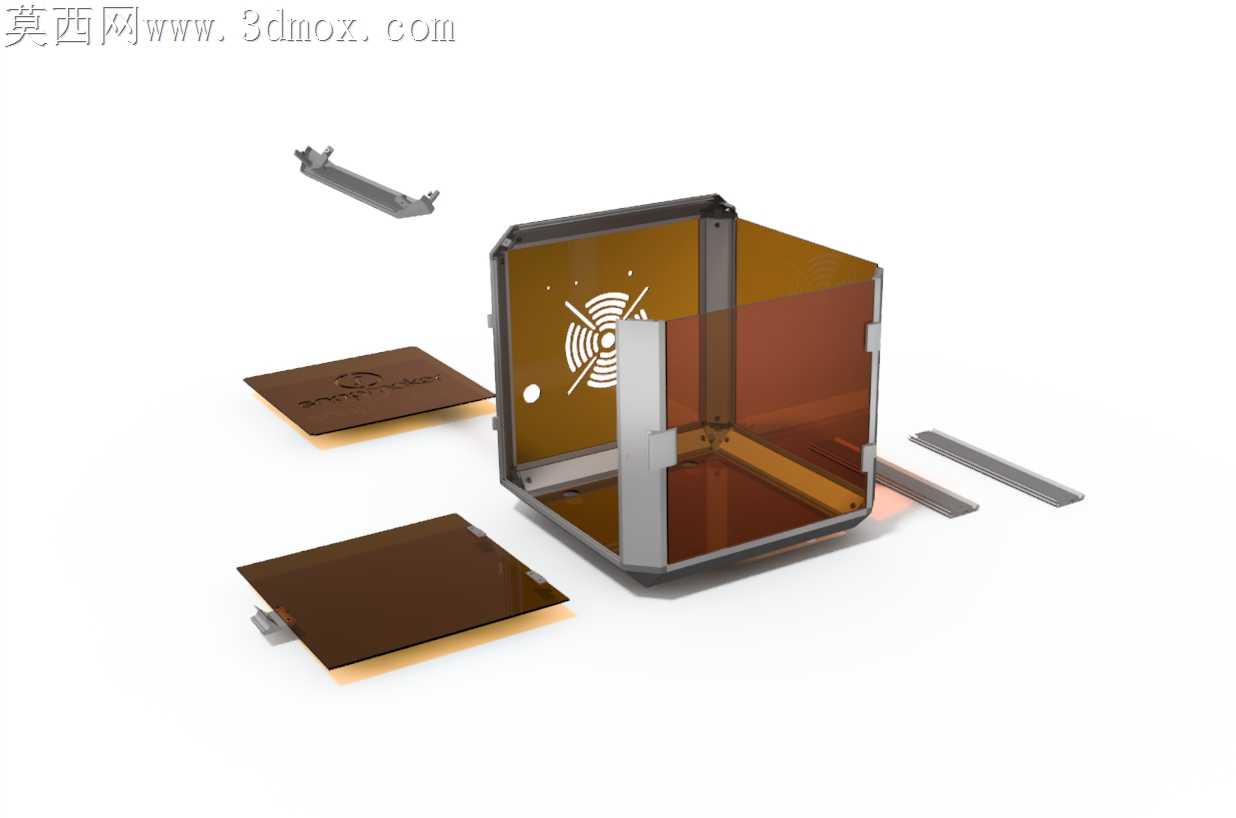

桌面级多功能加工设备的外壳设计，最容易被忽略的是多工况切换下的防护冗余矛盾——3D打印作业需要维持腔体温场稳定，激光雕刻作业要阻隔漫反射光线外泄，CNC铣削作业又要阻挡切屑飞溅，三类工况对腔体封闭性、观察窗透光性、门板开合阻尼的要求完全相悖，常规单功能设备外壳直接套用必然出现防护漏洞。这款外壳的框架采用切角式铝合金型材拼接结构，边角处没有采用常见的直角拼接，而是做了45度切角收边，既避免尖锐边角带来的磕碰隐患，也能让型材拼接处的应力分散到两个斜接面，长期开关门带来的振动不会让拼接缝出现松脱错位。两侧对开的门板采用半透琥珀色板材，这种材质不是普通的有色亚克力，针对激光加工场景做了特定波长的光线阻隔处理，日常观察内部作业状态时视线清晰，激光作业时不会有有害光线透出伤眼，板材和金属门框的贴合处嵌了整圈发泡密封条，关门后能形成相对密闭的腔体，3D打印时能减少腔体内外空气对流，避免PLA、ABS等耗材打印时因为温场不均出现翘边，CNC加工时细碎的切屑也不会从门缝飞出污染桌面。门板的合页采用隐藏式内装结构，没有外露的螺丝凸起，开合时的阻尼经过调校，松手后门板不会因为惯性快速闭合撞击框架，也不会因为阻尼过小出现自行开合的情况，日常更换加工耗材、调整工件位置时，门板可以停在任意开启角度，不需要额外加装撑杆。腔体内部预留的102mm背部空间，是针对灯丝架、控制线路、散热风道做的集成排布区，没有把元器件直接贴在外壳背板上，既避免激光作业时背板局部温度过高传导到元器件，也给线路弯折、风道循环留出了足够余量，不会出现线路被门板挤压、散热气流受阻的问题。外壳底部做了内嵌式脚垫安装位，设备放在工作台面上时不会因为加工振动出现滑移，脚垫的高度预留了走线空间，电源线、数据线可以从底部顺出，不会在设备侧面外露拉扯。观察窗表面印刷的警示标识位置刚好落在人眼站立观察的平视区域，不需要额外粘贴警示贴，长期使用也不会出现标识磨损脱落的问题。
