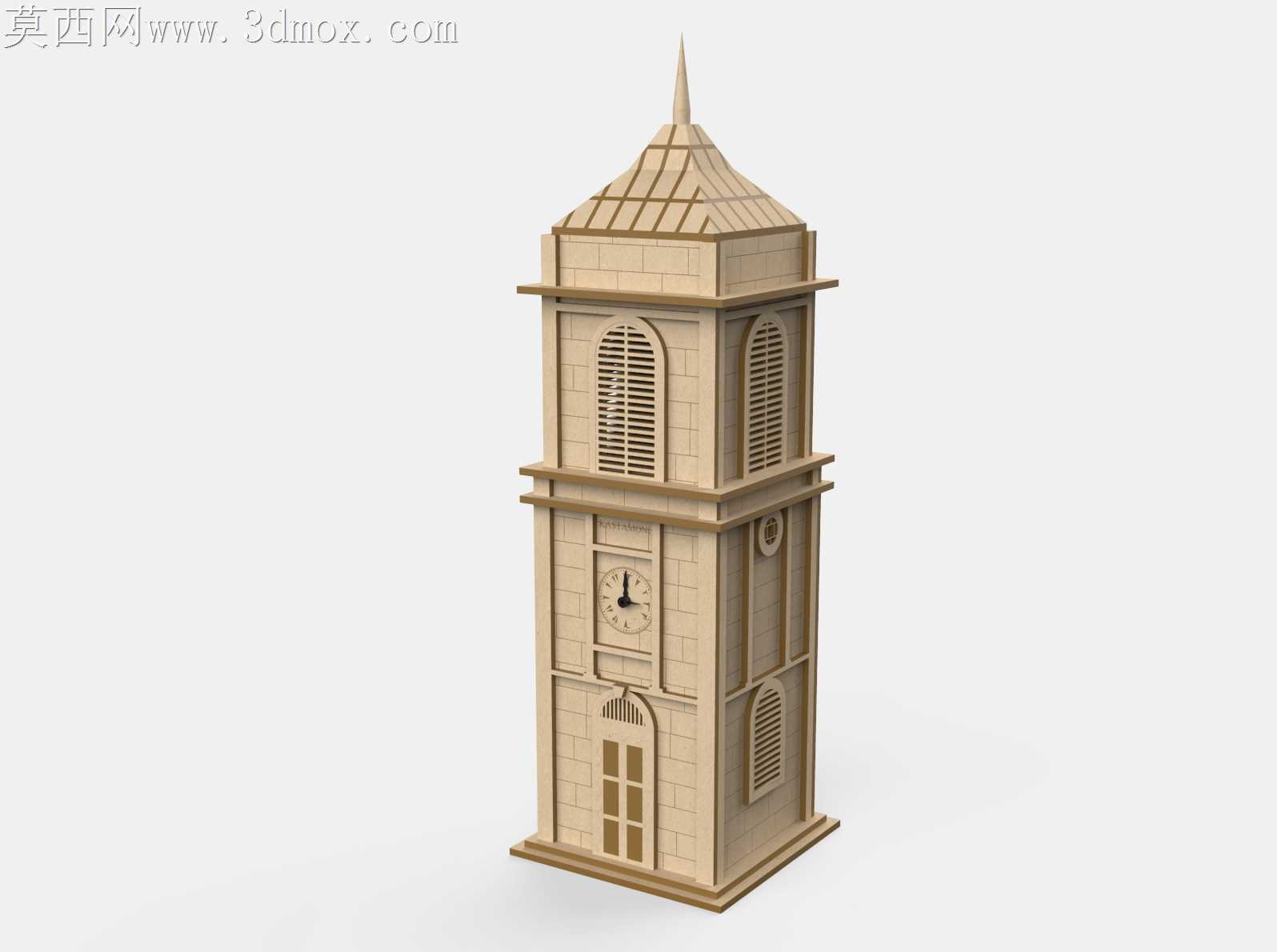

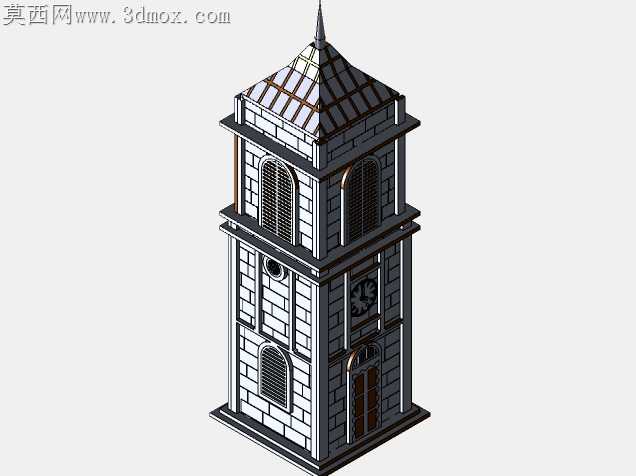

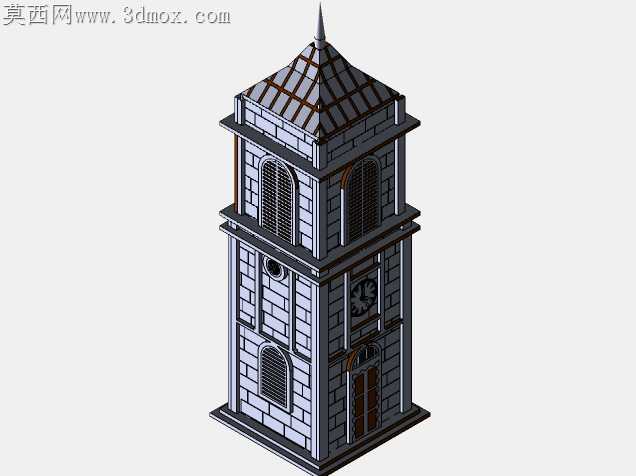

卡斯塔莫努风格钟楼激光切割拼装造型

激光切割加工薄板材做拼装建筑时，最容易出现的问题就是插接缝过紧导致板材崩边、过松导致拼接后结构晃荡，尤其是带多层檐口、格栅窗的塔楼类造型，稍有公差偏差就会出现层间错位、立面翘曲的问题。这款钟楼造型在做结构拆分时，特意把每一层的插接榫位做了0.12mm的公差预留，适配市面上常见的3mm椴木层板、亚克力板的切割烧蚀余量，不用后期反复打磨榫头就能顺利拼接。塔楼立面的拱形百叶窗没有做整面镂空的脆弱结构，而是把百叶条和窗框做成了一体化的拼接单元，避免切割时细小百叶条因为热变形出现翘曲脱落，哪怕是用功率稍大的激光机加工，也不会出现百叶条烧断的问题。钟面位置的刻度和指针做了分层嵌套设计，指针可以单独切割后用小轴固定在钟面基座上，拼装完成后能手动拨动，不会因为是静态拼装模型就失去细节趣味。顶部的尖顶和四坡屋顶做了错位插接的限位结构，拼合的时候不用反复对齐角度，卡入榫位就能自动对准屋脊线，不会出现尖顶装歪的问题。底部的基座做了加宽的承托边，整个塔楼拼完之后放置在平面上不会因为重心偏高出现倾倒，哪怕是放在桌面做陈设也足够稳固。檐口位置的分层线没有做尖锐的直角边，而是留了微小的圆角过渡，避免切割后边缘划手，拼装的时候不用额外做毛边打磨。墙面上的砖块纹理做了浅刻线处理，切割时刻线深度控制在板材厚度的三分之一，既保留了砖面的肌理感，又不会刻穿过深导致板材强度下降，拼装后立面不会因为刻线出现弯折变形。门的位置做了仿真的分块造型，和墙面的插接位隐藏在门框内侧，拼完之后看不到外露的拼接缝，整体视觉完整性更强。整个模型的所有拆分零件都做了共边排版的适配优化，切割的时候能最大限度减少板材浪费，同一张标准尺寸板材上能排布更多零件，降低加工的材料成本。没有设计需要胶水粘接的永久固定位，所有连接都靠榫卯插接完成，拆取方便，加工完之后哪怕是没有模型拼装经验的新手，对照零件的形状就能顺利完成组装，不用额外准备粘接工具。
