临时紧固件用指节铰接接头结构

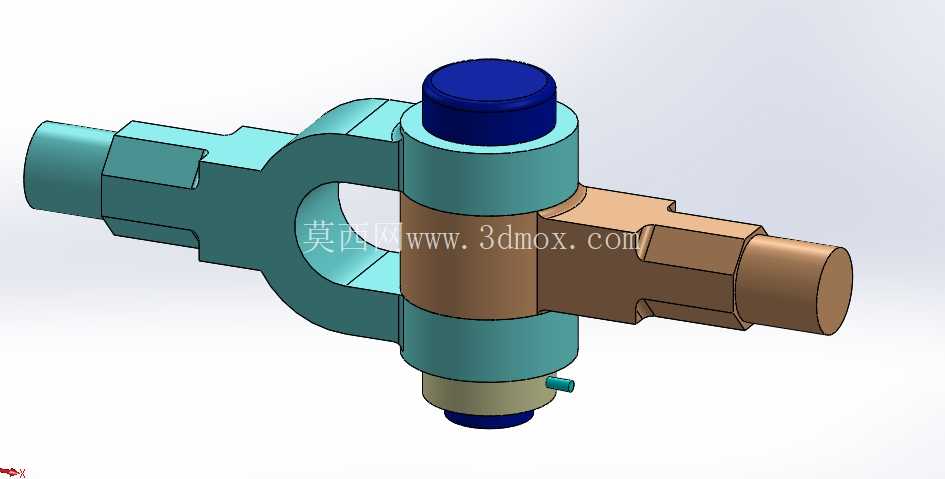

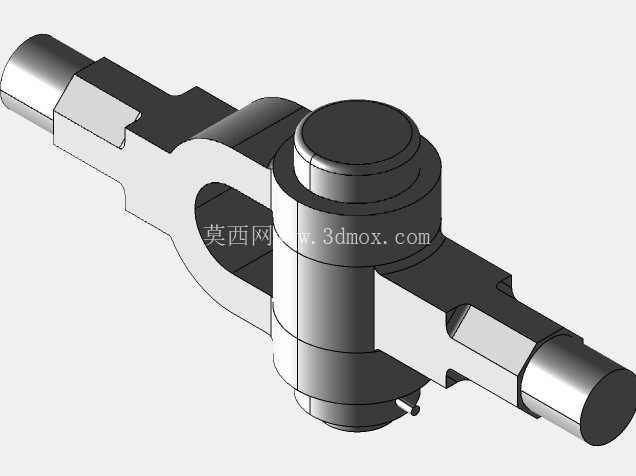

　　在工程机械临时紧固、管线快接、工装夹具快换这类需要频繁拆装且存在一定角度偏转需求的连接场景里，这类指节铰接接头的应用频次一直不低。不同于常规的刚性螺纹接头或者固定销轴连接，它的核心作用是在两个被连接件之间提供可小范围摆动的铰接自由度，同时承担轴向与径向的连接载荷，避免硬连接在装配误差、设备运行振动带来的附加应力下出现螺纹滑牙、连接件断裂的问题。从结构功能上看，这个接头采用分体式铰接设计，主体的叉形结构与横向的销轴组件配合，销轴两端设置了轴向限位结构，底部的小径向销用于防止销轴在设备运行过程中出现周向转动或者轴向窜动，不需要额外加装开口销或者卡簧，减少了现场装配的零件数量，也降低了小零件脱落丢失的风险。

　　横向伸出的两个连接端分别做了适配不同连接件的结构，一端是带卡位台阶的圆柱轴段，用于插入对应连接件的安装孔内做径向定位，另一端做了扁位结构，方便装配时用工具夹持拧紧，避免整个接头跟转。设计这类接头的时候，首先要考虑的是铰接摆动的角度范围，叉形开口的宽度直接决定了对接端的最大偏摆角度，开口过小会限制角度补偿能力，无法抵消安装面的平行度误差，开口过大则会降低叉形臂的结构强度，在受拉载荷时容易出现臂部张开变形甚至断裂的问题。销轴与叉形孔的配合间隙需要控制在合理范围，间隙过大会导致连接后晃动量超标，设备运行时产生额外的冲击噪音，加速配合面的磨损，间隙过小则会增大铰接转动的阻力，在需要自适应偏转的场景下无法灵活摆动，失去铰接补偿的意义。

　　从安装边界来看，这个接头的轴向安装尺寸需要匹配被连接件的安装孔深度，销轴伸出叉形主体的长度不能超过周边结构的避让空间，否则装配后会和相邻的零部件产生运动干涉；横向连接端的外径尺寸要适配标准的快接夹具或者管线接头的内孔尺寸，台阶位置的倒角设计要方便装配时的导向插入，不需要额外修磨就能顺利装入。在实际使用场景中，这类指节接头常被用在临时搭建的液压管路连接、工装夹具的快速锁紧机构、小型设备的可转动支撑部位，它不需要复杂的安装工具，只需要将两端分别对接到位，销轴插入后锁止底部的径向销就能完成装配，拆卸时只需要拔出径向销就能抽出销轴，快速拆分两个连接件，非常适合需要频繁拆装转换的临时作业场景。

　　结构设计上没有多余的复杂曲面，所有的加工面都是常规的车削、铣削就能完成的特征，加工工艺性好，不需要特殊的刀具或者定制工装就能批量生产，配合面的粗糙度要求集中在销轴外圆和叉形内孔位置，其余非配合面只需要做常规的去毛刺处理即可，生产成本可控。在载荷承受方面，叉形臂的厚度和销轴的直径是根据额定拉拔载荷来匹配设计的，材料选用常规的中碳钢调制处理就能满足大部分临时紧固场景的强度需求，如果是用在有腐蚀环境的户外场景，也可以更换为不锈钢材质，只需要调整对应配合面的公差即可，不需要改动整体结构。铰接部位的转动阻尼没有做额外的过盈设计，属于间隙配合的自由转动状态，能够在连接后自动适应两个连接件之间的角度偏差，不需要在装配时刻意调整对接角度，降低了现场装配的对位难度，尤其是在高空作业、狭小空间作业这类不方便精细调整安装位置的场景下，这种自适应角度补偿的特性能够大幅提升装配效率，减少对位不准带来的装配应力。
