芒果热水处理用交叉支撑笼结构

在热带果蔬产后处理的生产线环节，芒果采收后的热水消杀处理是控制炭疽病、蒂腐病的核心工序，该工序需要将整框芒果浸入恒定温度的热水中保持规定时长，既要保证水体充分接触果面无死角，又要避免果框堆叠挤压造成的机械损伤，同时承载结构需要耐受长期高温高湿环境的腐蚀，以及反复吊装进出水槽的交变载荷。本次设计的交叉支撑笼结构，正是针对芒果热水处理工位的实际工况开发的承载构件，区别于传统的平面格栅式果笼支撑，该结构采用多向交叉的筋板布局，从根本上解决了传统支撑在满载工况下的中部下挠问题。

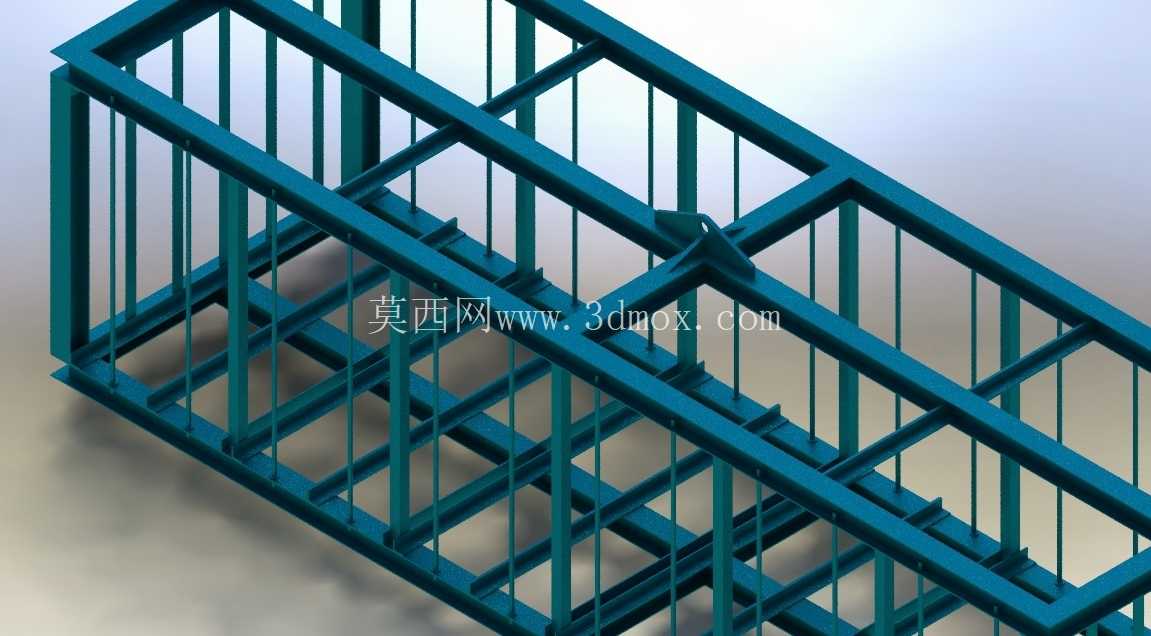

从实际使用场景出发，芒果热水处理线的单笼装载量通常在25-30kg，整笼浸入80-85℃的热水槽时，除了芒果本身的静载荷，还要承受水体流动带来的冲击载荷，以及吊装过程中的瞬时动载。传统的矩形框支撑多采用四边焊接的角钢结构，中部无有效支撑，满载时中部挠度往往超过5mm，长期使用后容易出现焊缝开裂、格栅变形的问题，变形后的格栅会出现局部凸起，剐蹭芒果表皮造成商品果降级。该交叉支撑结构采用中心交汇的筋板布局，每根筋板从笼体边角延伸至中心交汇点，形成四个三角形稳定支撑单元，三角形结构的固有刚性可以将满载时的中部挠度控制在1mm以内，即使在反复的热胀冷缩工况下，也不会出现永久性的塑性变形。

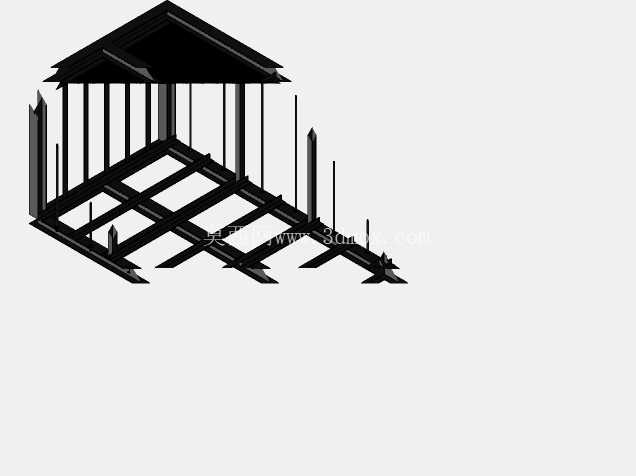

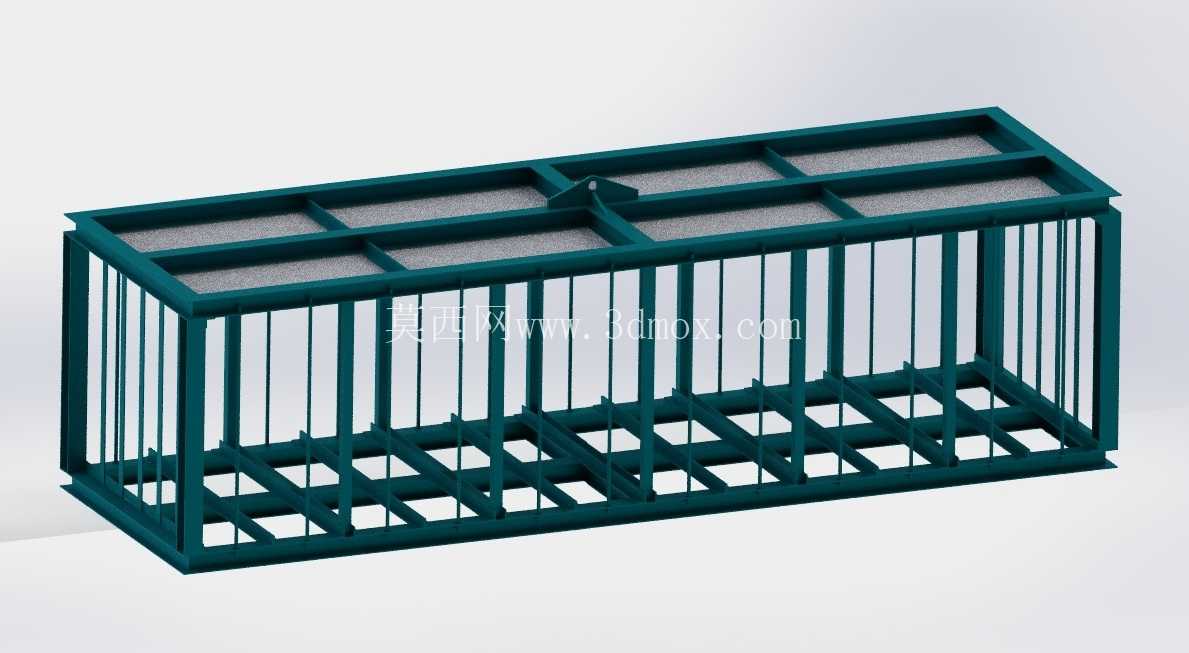

结构设计过程中，首先考虑的是安装边界的适配性，该支撑构件的外轮廓尺寸完全匹配现有主流芒果处理线的标准果笼安装位，不需要对现有生产线的吊装导轨、水槽限位结构做任何改造，可直接替换原有老化变形的支撑部件。筋板的厚度经过反复校核，在保证结构强度的前提下尽可能减小板材厚度，降低整体自重，一方面可以减少吊装机构的负载，另一方面可以减少筋板在热水中的占比，降低对水体流动的阻挡，保证笼内各个位置的水温均匀性，避免出现局部温度不足导致的消杀不彻底问题。筋板上开设的吊装孔位置经过重心核算，起吊时笼体可以保持水平状态，不会出现倾斜导致的芒果滚落、热水溅出的安全隐患。

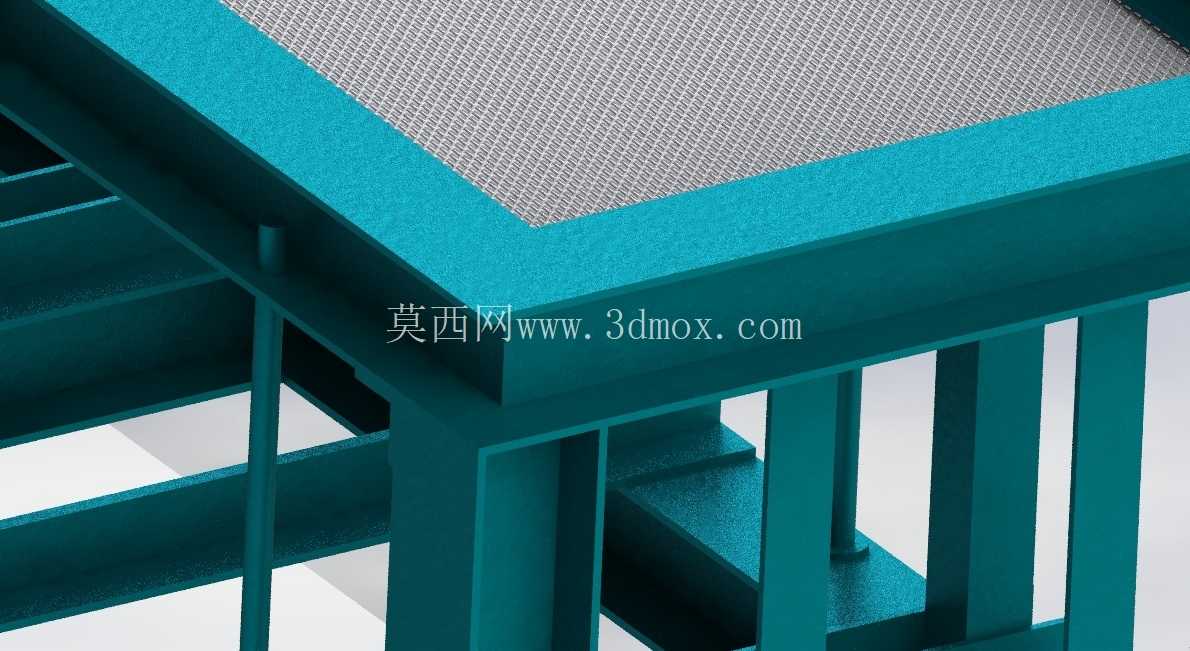

从功能特性来看，交叉的筋板结构将笼体底部的承托区域分割为多个独立的小单元，每个单元的尺寸刚好可以承托单个芒果的底部弧度，不会出现果体卡入格栅缝隙的情况，同时筋板之间的镂空区域占比超过70%，热水可以从底部、侧方全方位穿过支撑结构，无水流死角，果面的每个位置都能充分接触恒温热水，保证消杀效果的一致性。筋板的所有边缘都做了R3的圆角处理，没有尖锐的棱角，即使芒果在笼内随水流轻微滚动，也不会被棱角划伤表皮，有效降低产后处理的损耗率。结构的所有焊接位置都采用连续满焊工艺，焊后做打磨抛光处理，不存在卫生死角，不会残留果屑、水垢，日常清洗维护十分方便，符合食品加工设备的卫生要求。

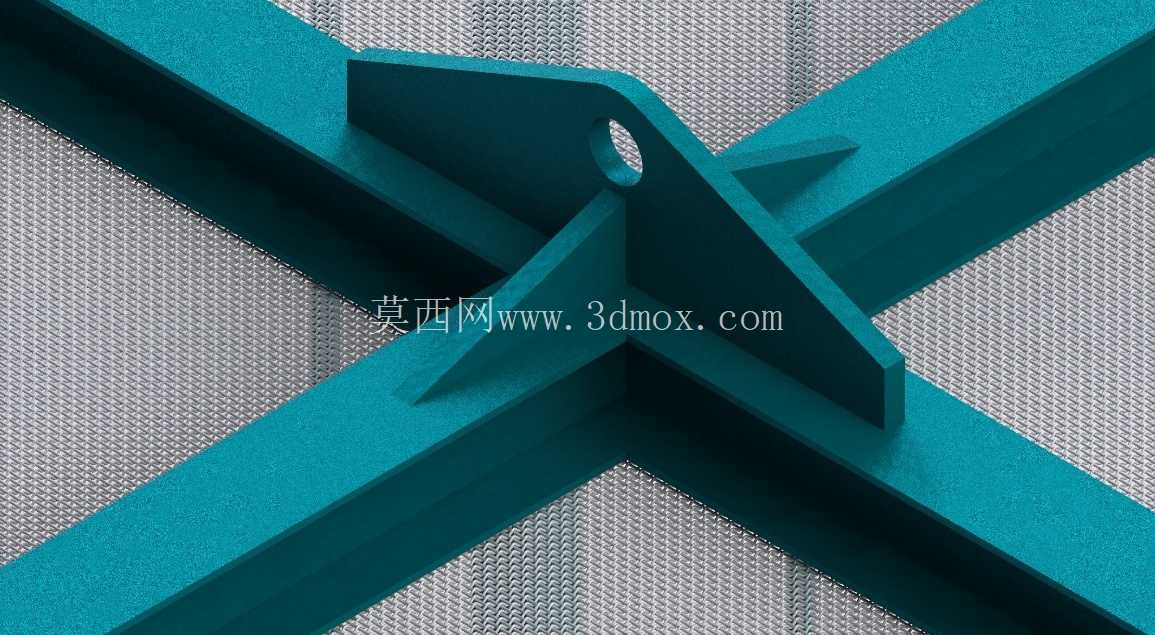

在材料选型的适配设计上，该结构的安装面预留了标准的紧固件孔位，既可以采用食品级304不锈钢板材加工，适配长期高温高湿的食品处理工况，也可以采用碳钢做防腐涂层处理，适配预算有限的小型加工产线，不同材质的加工版本都可以完全互换安装。结构的中心交汇位置做了加厚处理，作为主要的承力点，加厚区域可以分散吊装时的集中应力，避免长期使用后出现孔位撕裂、筋板变形的问题。筋板的倾斜角度经过多次模拟验证，既保证了支撑的刚性，又不会在筋板表面形成积水，当笼体吊出水槽时，筋板上的残留水可以顺着倾斜面快速流回水槽，不会将大量热水带出槽外造成热能损耗，也避免了带水的笼体在移动过程中滴水造成的地面湿滑安全问题。

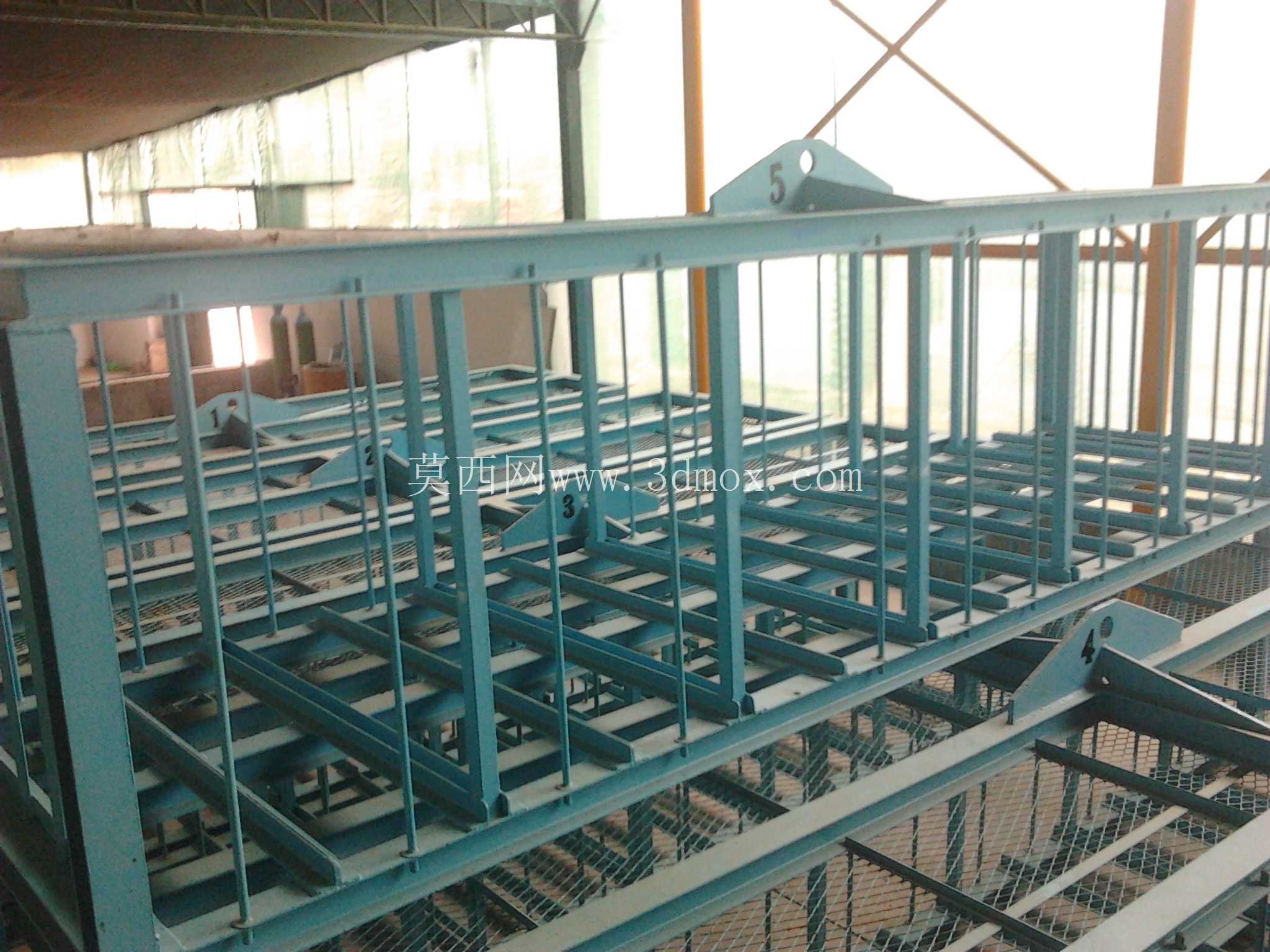

对比传统的支撑结构，该交叉支撑笼的结构零件数量更少，整体仅由四块筋板交汇焊接而成，没有多余的附属零件，加工工艺简单，不需要复杂的折弯、冲压工序，普通的板材切割、焊接设备即可完成加工，制造成本比传统的格栅式支撑降低30%左右，同时结构的整体刚性提升60%以上，使用寿命可以达到传统结构的3倍以上。在实际产线的测试中，采用该支撑结构的果笼，连续运行6个月无明显变形，芒果处理的表皮损伤率从原来的8%降低到1.5%以内，热水循环的效率提升12%左右，槽内的水温差控制在±0.5℃以内，完全满足芒果热处理的工艺要求。该结构除了应用于芒果热处理工位，也可以通过调整外轮廓尺寸、筋板间距，适配其他热带果蔬如荔枝、龙眼、木瓜的热水处理工序，具备较强的通用性，不需要重新做整体结构设计，仅需调整对应参数即可快速适配不同的产线需求。
