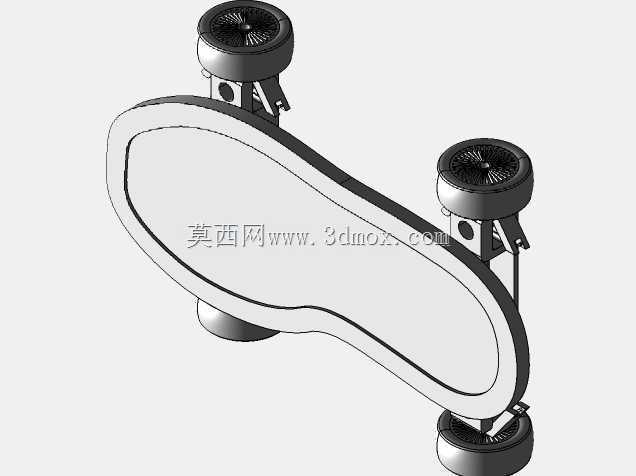

这套轮式代步装置以双脚独立承载为基本使用形式,整体结构围绕短距离平整路面移动展开。与普通直排轮滑不同,该装置在每只鞋体下方布置前后两个大直径轮组,轮距和轴距均经过放大,使用者站立时的支撑多边形更宽,低速滑行和直线推进时的稳定性明显优于单排小轮结构。装置前部轮组承担转向与主要导向功能,后部集成弹簧缓冲和动力元件,使滑行过程中来自地面接缝、地砖高差和轻微不平度的冲击能够被后部弹性元件吸收,减少刚性冲击直接传递到鞋体固定位置。
从实际应用场景看,这类结构更适合厂区内部巡检、仓库短距离转运、展馆通勤、园区平整道路体验以及个人短途代步开发验证。它并不面向复杂越野路况,而是强调在硬质平整地面上以较小占地完成低速移动。双脚分别搭载一套轮架后,使用者仍保留类似轮滑的站立姿态,但由于轮径较大,通过细小缝隙和浅沟槽时的抗卡滞能力更强;后部动力输出可以辅助推进,降低长时间蹬地带来的体力消耗。对于结构设计人员而言,该类装置的关键不在于单一零件造型,而在于轮组、转向几何、悬架行程、鞋体连接边界和动力布置之间的协调。
转向部分采用防阿克曼转向思路,其核心是在转弯时让内外侧车轮按照不同转角运动,尽量使各轮瞬时转向中心趋近同一点,减少轮胎横向滑动。装置前部通过铰接支架、转向连接件和轮轴支撑形成可动机构,轮架在偏转时并非简单绕竖直轴旋转,而是与鞋体下方的安装座形成约束关系。设计时需要重点核对最大转角下的轮体与支架间隙,确认轮胎外缘、轮毂辐条、转向连杆和鞋体固定片之间不存在干涉。若转角过大,虽然原地转向灵活性提高,但轮体侧偏和连杆力矩会增加;若转角过小,转弯半径又会偏大,影响短距离绕行能力。建模时应把转向极限位置、中立位置和左右极限位置分别装配检查,尤其关注铰接点同轴度和连杆长度公差对转角一致性的影响。

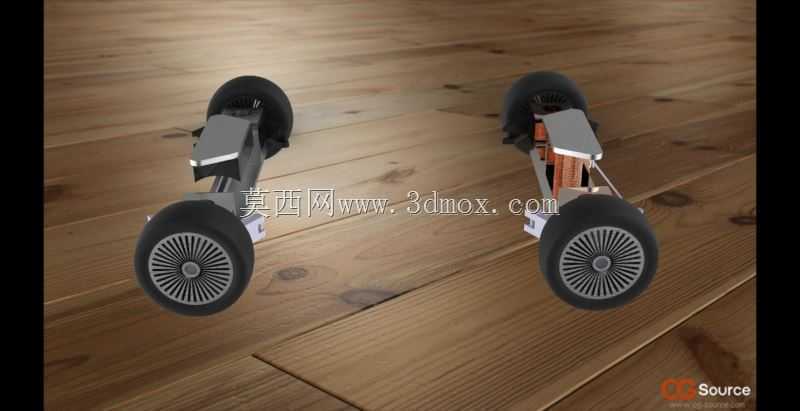

后部结构将弹簧和电机布置在轮架附近,这种布置方式有利于把驱动力和缓冲力集中在承载轮附近,减少长距离传力带来的结构变形。弹簧元件主要承担垂直方向的缓冲,在使用者重心压下或经过轻微起伏时,轮架可产生有限范围内的相对位移。电机则通过轮侧或轴侧连接提供辅助动力,外壳、支架和紧固件之间需要保留维修拆装空间。工程建模中不能只展示静止状态下的外观,还应明确悬架压缩到极限时弹簧、电机线束、轮架侧板和鞋体连接片的相对位置,避免在动态行程中出现线束拉扯或零件碰撞。
外形尺寸方面,单套装置的长度主要由前后轮中心距决定,宽度则受轮胎外径和轮架侧板限制。大直径轮组能够提升越障平顺性,但也会抬高鞋体支撑面,使使用者重心升高,因此鞋体固定区域需要尽量靠近轮组中心,并通过侧向支架形成足够的抗扭刚度。安装边界上,鞋体下方应设置平整可靠的连接面,连接孔位既要承受使用者垂直载荷,也要承受启动、制动和转向时产生的纵向、横向力矩。轮架侧板不宜过度追求轻薄,尤其是前轮转向节和后轮动力支撑区,应在保证焊缝或螺栓连接空间的前提下设置加强折边或局部加厚结构。

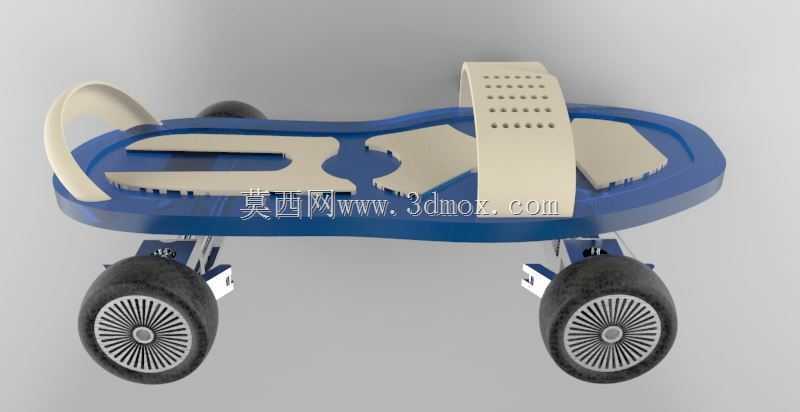

轮体本身采用带密集辐条的轮毂造型,外圈为弹性轮胎。较大的轮胎侧面可以提供一定接地面积,有利于在平整路面上降低接触压强并提升抓附稳定性。轮毂辐条在外观上具有识别度,但在结构层面还要考虑轮轴安装孔、轴承位和紧固件沉头空间。若用于后续工程深化,轮轴材料、轴承选型、轮轴锁紧方式以及轮胎与轮毂的配合公差都需要进一步明确。前轮作为转向轮,其轴承回转阻力应保持均匀;后轮作为动力和缓冲承载轮,需要兼顾扭矩传递与悬架摆动,不能让驱动连接在轮架上下位移时产生附加卡滞。

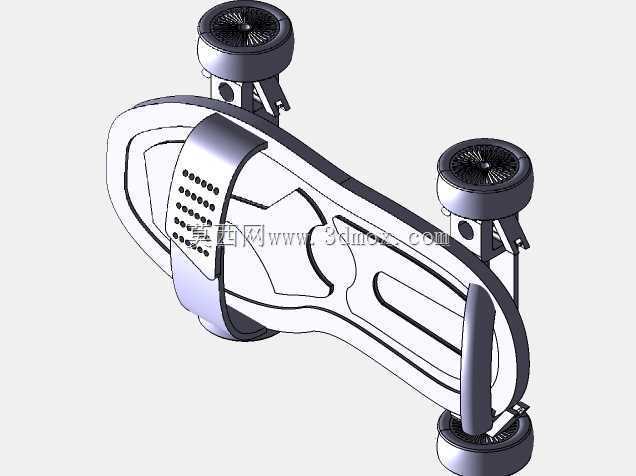

鞋体与机械结构的连接是该装置人机安全的核心边界。上部固定片需要把使用者足部载荷传递到下方轮架,连接点若过于集中,容易在急停或转向时产生局部高应力。较合理的方式是在足底前后区域分散固定,并让支架侧板向上延伸形成侧向约束。装置整体虽然呈现为轮滑鞋形态,但工程本质上是一套微型轮式底盘,包含行走、转向、缓冲、驱动和承载五个子系统。三维结构验证时,应围绕轮距、轴距、重心高度、转向角、悬架行程和轮胎包络进行运动校核,再结合人体站立姿态评估踏板高度和足部固定范围,这样才能在外观模型基础上形成可继续深化的机械设计方案。
