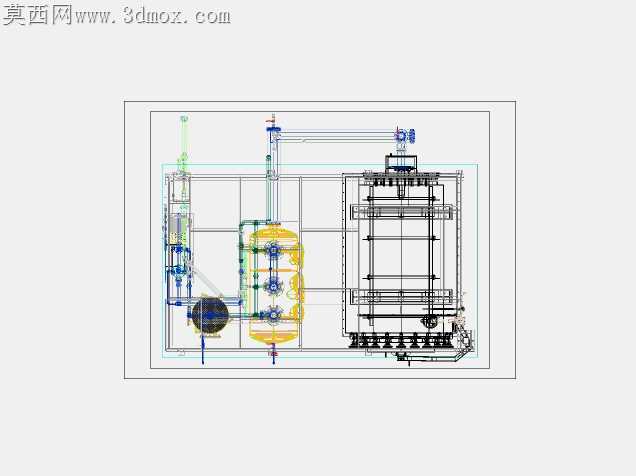

马诺干馏酸1200公斤处理装置结构设计

化工干馏类设备现场安装常遇到管路干涉、罐体承重偏移的问题，这套1200公斤处理量的装置在结构排布阶段就把加工适配的细节落到了每一处连接位。罐体周边的走管没有采用常规的等距排布逻辑，靠近进料端的管路特意留出了120mm的操作间隙，对应现场法兰对接时扳手的活动空间，避免后期安装时因为管路贴架太近，只能切割支架返工的情况。承重机架的方钢选型没有盲目加厚，罐体支撑位的横梁做了局部加筋，非承重区域的型材壁厚降了一个规格，既满足满料状态下的承重形变要求，也能控制整体加工成本，不会出现冗余材料浪费的问题。罐体上的阀门安装位全部做了角度偏转，正对操作通道的方向，日常巡检时不用探身到管路缝隙里开关阀门，操作安全冗余足够。侧边的立式框架和罐体之间留了30mm的检修间隙，后期更换罐体密封件时不用整体拆解周边管路，能直接留出吊装操作的空间。走管的折弯处全部采用大圆弧过渡，没有直角急弯，干馏过程中带杂质的介质流过时不会在拐角处淤积堵塞，减少后期停机疏通的频次。框架底部的脚轮安装位做了下沉式设计，安装后脚轮顶面和框架底面齐平，推移设备时不会因为突出的螺栓头勾住地面线缆，也能避免运输过程中磕碰脚轮支架造成变形。罐体顶部的排气组件特意偏离了正中心位置，避开吊装挂钩的垂直落点，后期吊装维护时不会碰损排气阀组。所有管路的固定管卡都预留了2mm的窜动间隙，设备运行升温时管路热胀冷缩有足够的伸缩空间，不会因为硬连接拉扯造成焊缝开裂。框架上的安装孔全部采用长圆孔设计，现场对接地面预埋螺栓时允许有少量位置偏差，不用重新扩孔就能完成固定，降低现场安装的精度要求。罐体侧面的观察窗位置刚好对应操作人员站立时的视线高度，不用踮脚或者弯腰就能看清内部介质的反应状态，日常巡检的效率更高。这套结构没有追求外观的规整对称，每一处排布调整都对应现场加工、安装、运维环节的实际痛点，落地时不需要二次改动能直接投入生产使用。
