卧式承压高温蒸煮灭菌设备结构设计

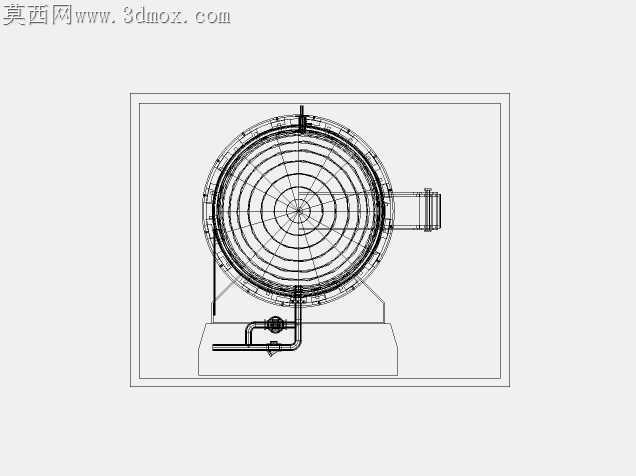

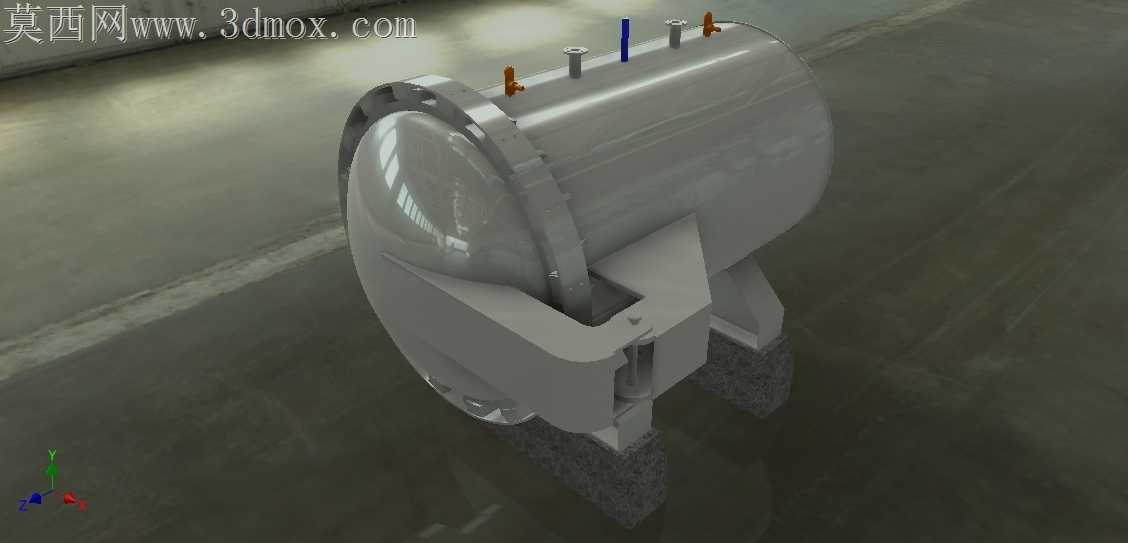

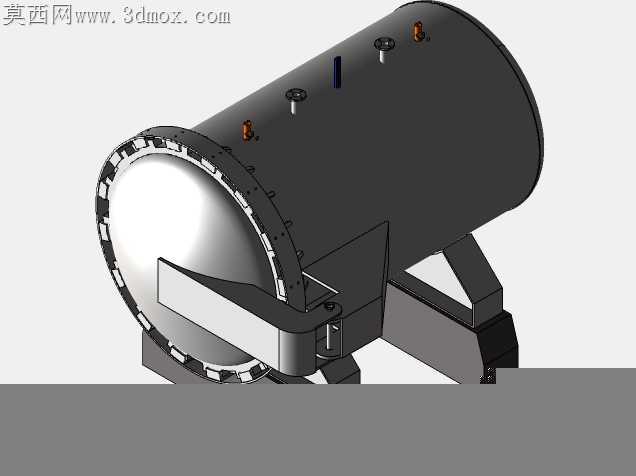

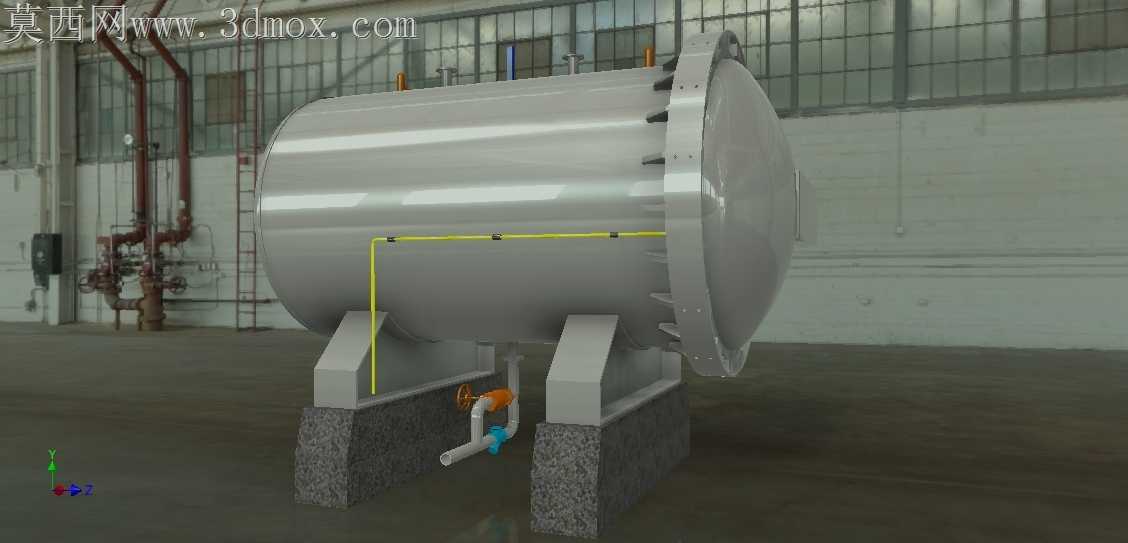

这款卧式承压蒸煮灭菌设备，主要面向水产罐头、畜禽类软包装食品的规模化生产场景，在食品加工车间的熟化灭菌工段承担核心作业功能，可完成沙丁鱼等水产原料的高温高压蒸煮、高压灭菌工序，也可适配果蔬类罐头的熟制加工需求，是中小型罐头加工生产线里衔接原料预处理与成品包装环节的关键承压设备。设备采用卧式圆筒形承压罐体设计，这种结构能最大化利用内部承压空间，相比立式同容积设备，物料进出的操作高度更低，无需配套高落差上料机构，适配车间常规层高的安装需求，罐体两端采用快开式法兰封头结构，端盖周向布置均匀分布的锁紧螺栓结构，可实现快速启闭操作，缩短批次生产的上下料间隔时间，提升单班次生产周转效率。罐体底部设计有两个梯形支撑鞍座，鞍座底部配套混凝土基础安装座，可将罐体满载运行时的总重量均匀传导至车间地面，鞍座与罐体之间采用焊接固定结构，其中一端鞍座预留微量热胀冷缩位移余量，避免罐体升温过程中因热应力产生结构变形。罐体侧面布置有外接工艺管线接口，下部接口连通蒸汽输入与冷凝水排放管路，可精准控制罐内升温速率与压力平衡，侧面沿罐体轴向布置的黄色管线为温度检测引管，可多点采集罐内不同区域的温度数据，保证罐内各位置的物料受热均匀，避免出现局部灭菌不彻底或者过度蒸煮的问题。设计过程中重点考量了承压罐体的壁厚匹配，根据额定工作压力计算筒体与封头的板材厚度，同时校核鞍座的承重载荷与焊接强度，保证设备在反复升温升压的循环工况下具备足够的结构疲劳强度，罐体的安装边界预留了两侧操作通道与端盖开启的回转空间，管线接口位置匹配车间常规蒸汽管路、排水管路的布设高度，无需额外改造车间管线即可完成对接安装，设备运行时罐内可形成稳定的高温高压环境，快速穿透物料包装完成灭菌作业，同时保证食材的熟化度均匀一致，满足罐头食品的商业无菌要求，适配多品类罐头产品的生产加工需求。
