双拱支撑式压铸件连接固定结构件

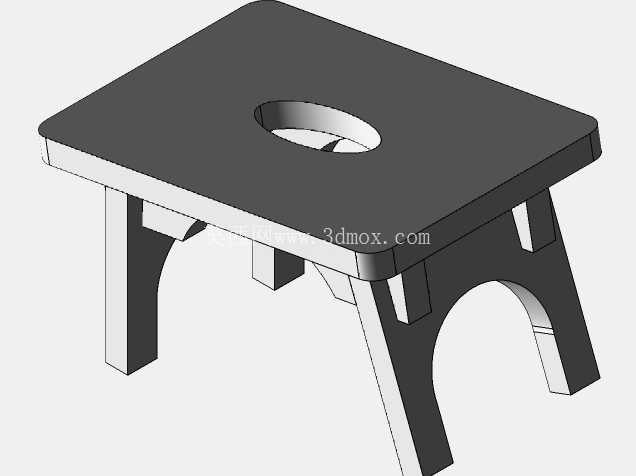

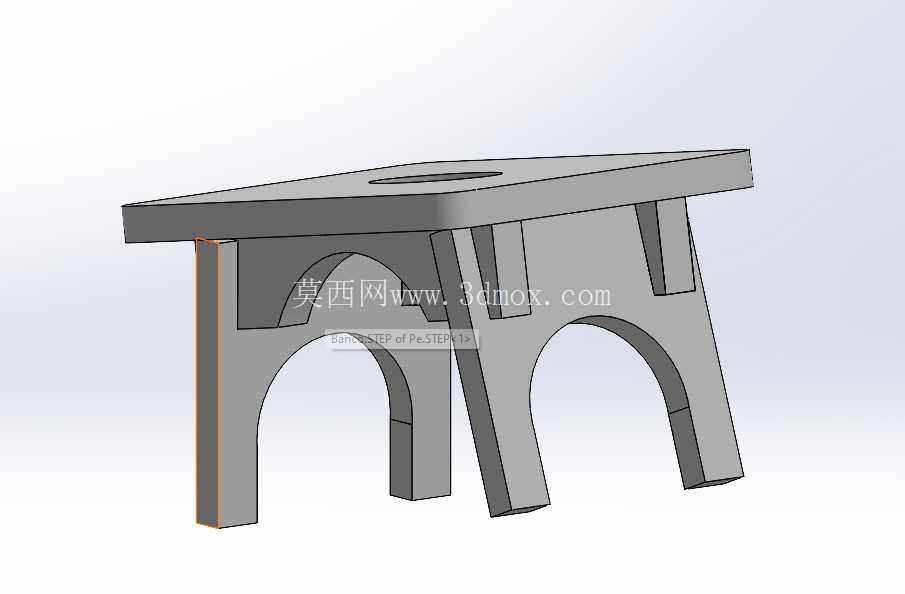

　　在低压流体输送管路、小型机电设备机架装配、民用五金配套安装场景中，这类双拱支撑结构的压铸件常作为核心连接承重件使用，承担上部构件与下部基座之间的载荷传递、定位约束作用，替代传统焊接支架或多零件拼接的组装结构，减少装配环节的累计误差。从实际工况适配来看，这类构件日常承受的载荷以垂直方向静载荷为主，同时需要兼顾少量侧向偏移带来的剪切力，因此结构设计上没有采用封闭箱型的厚重结构，而是通过两个对称的拱形支撑腿分散上部传递的压力，拱形结构的力学特性可以将垂直载荷沿拱壁均匀传导至两个支脚端面，避免应力集中在转角位置导致长期使用后出现开裂变形。

　　上部的平板区域设置了居中的安装通孔，用于穿装紧固螺栓或定位销，平板边缘做了小角度的拔模斜度，适配压铸生产的脱模需求，同时平板下表面与支撑腿衔接的位置做了圆弧过渡处理，既可以减少压铸过程中金属液充型时的紊流问题，也能消除直角位置的应力集中隐患。支撑腿的截面采用渐变厚度设计，靠近上部平板的位置壁厚更大，向支脚底端逐步收窄，在保证整体结构强度的前提下尽可能降低零件自重，减少压铸材料的消耗。两个拱形开口的尺寸经过适配，既可以为安装位置的管线、凸起结构留出避让空间，也能作为检修时的操作空间，方便工具伸入完成相邻构件的紧固作业。

　　支脚的底端端面设计为平面，保证与下部安装基面完全贴合，避免安装后出现倾斜晃动，每个支腿的侧壁都设置了纵向的加强筋，筋条高度与支腿高度保持一致，提升支腿的抗侧向弯折能力，即使在受到意外侧向冲击时也不容易出现变形。从安装边界来看，上部平板的轮廓尺寸适配常规的方形安装座规格，居中的通孔直径适配常用的M8-M12规格紧固件，两个支脚的跨距经过匹配，刚好可以卡在常规规格的方形安装凸台两侧，安装时不需要额外做定位调整，直接对齐孔位即可完成紧固。这类压铸件通常采用铝合金或锌合金材质压铸成型，表面不需要做额外的喷涂处理即可具备较好的防锈能力，适合在室内常温环境下长期使用，部分需要在户外潮湿环境使用的场景，也可以在压铸完成后做钝化处理提升耐蚀性能。

　　在三维建模过程中，需要重点关注拔模斜度的统一设置，所有沿脱模方向的侧壁斜度保持一致，避免出现倒扣结构导致脱模困难，同时衔接位置的圆角半径需要符合压铸工艺的最小要求，防止充型时出现冷隔、缺料等缺陷。对于结构工程师来说，这类支撑件的设计需要平衡承重性能、材料成本、工艺可行性三者的关系，不能一味追求强度而增加壁厚导致零件缩孔，也不能过度减重导致结构刚度不足，拱形结构的弧度选择需要结合实际载荷大小计算，保证拱壁的压应力在材料许用应力范围内，同时支脚的接地面积需要足够大，避免单位面积压力过大压伤下部的安装基面。在实际装配场景中，这类构件常被用在小型设备的底部支撑、管路系统的管夹固定座、五金家具的连接支架等位置，相比冲压成型的支架，压铸结构的一体性更好，长期使用不会出现焊缝开裂、铆接松动的问题，整体可靠性更高。建模时还需要注意上部平板的平面度要求，安装孔的同轴度公差需要控制在合理范围内，保证安装后紧固件可以顺利穿入，不会出现别劲的问题，支脚底端的平面度也需要做相应要求，避免安装后出现点接触导致支撑不稳。
