菱形镂空四向安装连接支座结构设计

　　在机床功能部件装配、自动化检测平台搭建以及小型工装夹具的定位安装场景中，这类菱形镂空的四向连接支座是非常常见的支撑定位构件，它的核心作用是在有限的安装空间内，为上方搭载的功能模块提供稳定的刚性支撑，同时通过自身的结构设计降低整体重量，减少安装面的应力集中问题。从实际使用场景来看，这类构件常被用在CA6140这类普通车床的进给机构辅助定位、光学检测平台的镜头安装基座、小型气动执行元件的转接支架位置，相比整块实心的安装板，它的镂空结构既能保证四个安装点位的连接强度，又能让走线、排屑甚至冷却介质的流通有足够的空间，不会因为支座本身的遮挡影响周边部件的正常运作。

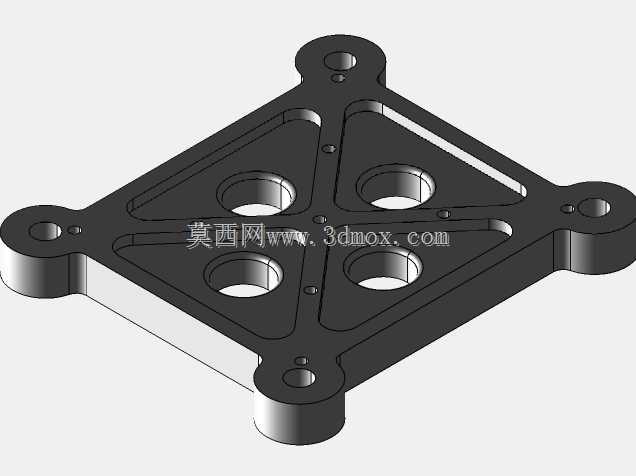

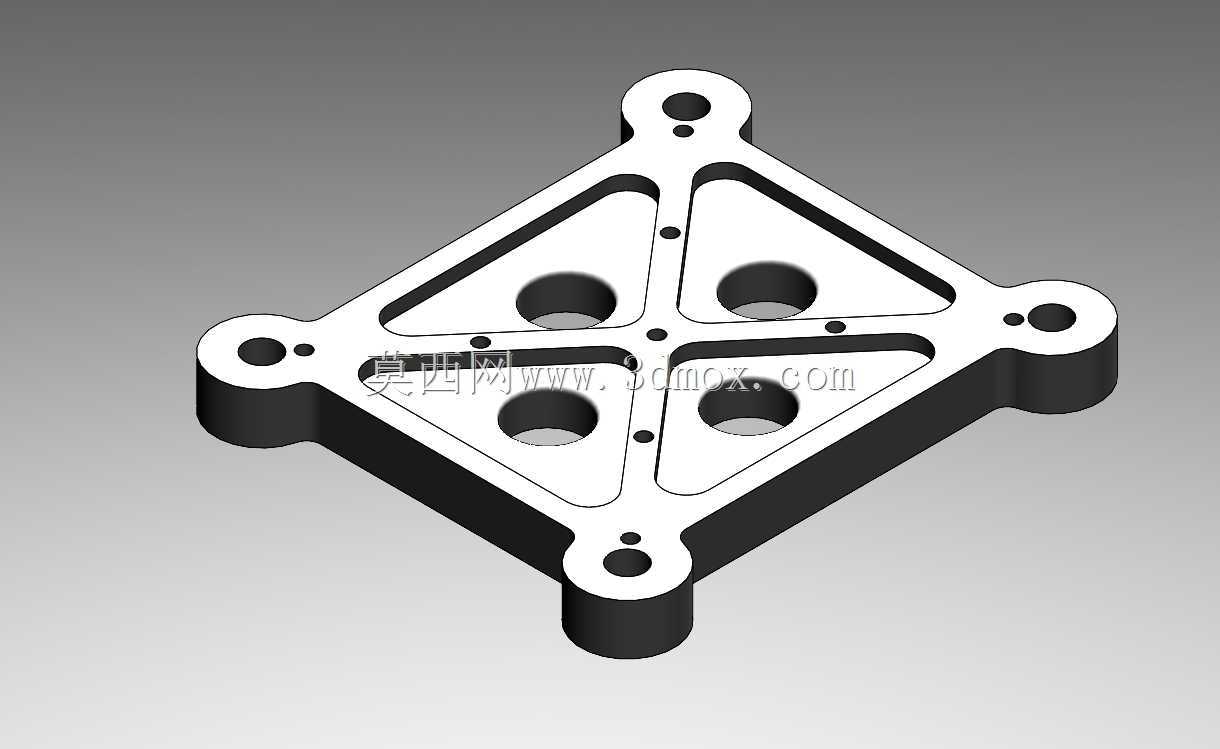

　　从结构设计的思路来看，这个支座采用了对称式的菱形布局，四个角位分别设置了带沉台的安装孔位，沉台的深度刚好可以容纳内六角圆柱头螺钉的头部，安装完成后螺钉头不会突出支座表面，避免和上方搭载的部件产生干涉。四个角的安装凸台做了加厚处理，这是因为螺钉锁紧时的压应力会集中在孔位周边，如果这部分的壁厚不足，长期受振动影响很容易出现开裂或者滑牙的问题，加厚的凸台可以让锁紧力均匀分散到支座的主体结构上，不会出现局部应力过载的情况。支座中间的四个大尺寸通孔，一方面是为了减轻整体重量，另一方面这些孔位也可以作为上方部件的定位销孔或者辅助安装孔使用，当搭载的部件尺寸较小时，可以直接通过中间的孔位完成固定，不需要额外增加转接板，减少了装配的层级。

　　中间的十字加强筋是整个结构的核心受力部分，它把四个角的安装凸台完全连接成一个整体，筋板的厚度和支座主体的壁厚保持一致，既不会因为筋板过厚导致注塑或者铣削加工时出现变形，也不会因为筋板过薄导致整体刚性不足。在十字筋和外框连接的位置，都做了小圆角过渡，这是结构设计中非常细节的处理，直角连接的位置在受冲击载荷或者温度变化时，很容易出现应力集中导致的裂纹，小圆角过渡可以把应力分散到周边的结构上，大幅提升构件的疲劳强度。支座底部的四个支撑柱高度一致，安装时可以保证整个支座的上表面和安装基准面保持平行，不需要额外增加调整垫片来找平，降低了装配的调试难度。

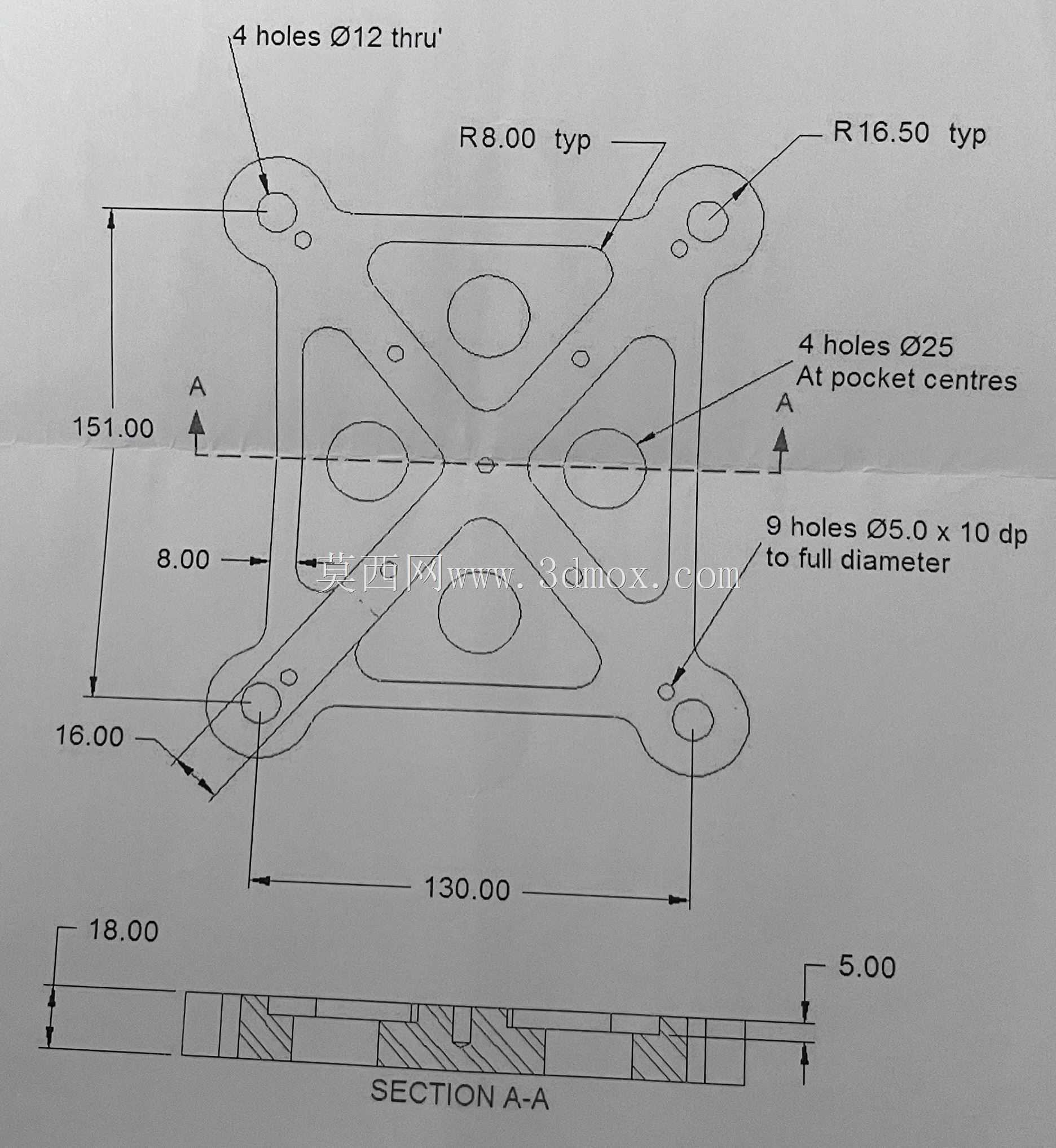

　　从安装边界的角度来看，这个支座的四个安装孔中心距是严格按照标准的安装孔位系列设计的，可以直接适配常见的20系列、30系列铝型材的安装孔距，也可以直接安装在机床床身的预留T型槽位置，不需要额外打孔攻丝。支座的整体厚度控制在合理范围内，当安装在空间狭小的设备内部时，不会占用过多的Z向空间，适合在紧凑的设备布局中使用。外框的斜边设计不是单纯的造型处理，斜边可以让安装时的操作空间更大，拧紧四个角的螺钉时，扳手不会和支座的侧边产生干涉，即使是在靠近设备内壁的位置安装，也有足够的操作空间来完成锁紧作业。

　　在实际的选型使用中，这类支座可以根据使用场景的不同选择不同的加工材料，如果是用于普通的工装夹具、低载荷的支撑场景，可以采用铝合金6061材质铣削加工，重量轻且加工成本低，表面做阳极氧化处理后还能具备不错的防锈能力；如果是用于机床内部、有切削液冲刷或者受较大冲击载荷的场景，可以选择45号钢调质处理后做发黑处理，刚性更强且耐磨损；如果是用于有腐蚀环境的化工设备周边，还可以采用304不锈钢材质加工，满足耐腐蚀的使用需求。镂空的结构在加工时也能减少材料的去除量，相比实心板材加工，不仅加工耗时更短，材料成本也能降低不少，同时镂空的位置还可以方便观察下方的管线或者部件状态，日常设备巡检时不需要拆卸支座就能查看内部的情况，减少了维护的工作量。

　　很多刚入行的结构设计人员在做这类支撑构件时，容易犯的错误就是要么把整个支座做成实心板，导致重量过大且浪费材料，要么就是过度镂空导致刚性不足，设备运行时出现共振影响精度，这个结构的设计刚好平衡了刚性和重量的关系，十字筋的布局刚好覆盖了主要的受力路径，四个角的凸台保证了连接强度，中间的镂空区域既减重又预留了操作和走线空间，是非常典型的实用型机械支撑构件设计，在各类中小型机械设备的装配中都有很高的复用价值。
