电机端盖密封防护盖板结构设计

　　这款盖板属于电机传动端的密封防护结构件，主要应用在小型减速电机、齿轮传动电机的输出端侧，承担腔体密封、内部传动部件防护、安装定位的核心作用，在小型输送线驱动单元、小型机床进给驱动、自动化设备动力模组这类需要紧凑动力输出的场景中十分常见。从实际使用需求来看，这类盖板首先要满足与电机壳体的贴合密封要求，避免设备运行过程中外界的粉尘、切削液、水汽进入电机内部的齿轮腔与轴承位，防止传动部件出现磨粒磨损、润滑脂流失的问题，同时也要阻挡内部润滑脂向外渗漏，保持设备周边清洁，减少运维清理的工作量。

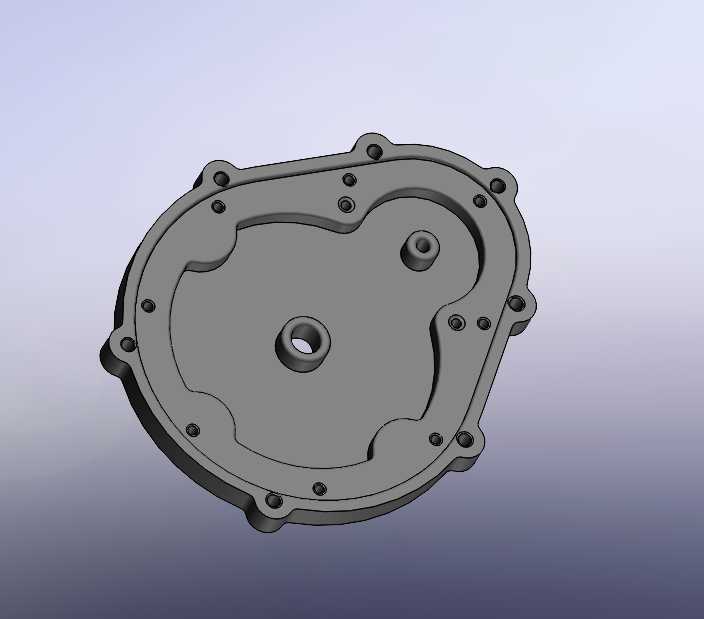

　　设计过程中首先围绕安装适配性展开，整体轮廓采用非对称的异形结构，完全匹配电机壳体端部的外形边界，不会额外占用设备周边的安装空间，适配紧凑安装场景的布局要求。沿盖板外沿均匀分布的多组安装孔位，孔位间距、孔径完全匹配对应型号电机壳体的预装螺纹孔，安装时可直接通过标准内六角螺栓完成紧固，不需要额外做转接件适配，降低现场安装的调整成本。盖板中心位置设置的凸台通孔，对应电机输出轴的穿出位置，孔位内径与输出轴保留合理的配合间隙，既不会干涉轴的高速转动，也能为后续加装油封、轴封提供足够的安装位，保证轴伸位置的密封可靠性。

　　盖板内侧的型腔轮廓做了适配性的凹陷设计，刚好可以容纳电机端部的轴承外圈、端部齿轮的突出部分，不会和内部运转的传动部件发生运动干涉，同时型腔的深度经过严格核算，安装后盖板内侧面与轴承端面保留微小的安全间隙，既不会压持轴承影响转动灵活性，也能在一定程度上限制轴承的轴向窜动量，提升传动部件的运行稳定性。盖板上额外设置的小型凸台柱结构，对应壳体内部的定位销孔，安装时可先通过该凸台完成预定位，快速对齐所有安装孔位，减少安装过程中的孔位对齐调整时间，也能避免螺栓紧固过程中盖板出现偏移，保证密封面的贴合均匀度。

　　从结构强度角度考虑，盖板整体采用等壁厚设计，壁厚取值兼顾刚性与轻量化需求，在安装孔位、中心凸台这些受力集中的位置做了局部加厚处理，避免螺栓紧固时盖板出现翘曲变形，保证密封面的平面度要求，让密封垫片可以均匀受压，提升整体密封效果。外沿的安装凸耳做了圆弧过渡处理，没有尖锐的棱角，既可以减少安装过程中的磕碰划伤风险，也能降低应力集中问题，提升零件的长期使用强度。零件的所有安装贴合面都预留了机加工的余量基准，实际生产时可以一次装夹完成密封面、安装孔、中心孔的精加工，有效控制形位公差，保证和电机壳体的装配精度。

　　在实际选型适配时，需要重点核对盖板的外轮廓边界尺寸，确认安装后不会和设备周边的走线架、相邻安装的传动部件产生空间干涉；同时要核对安装孔的分布圆直径、中心轴孔的内径尺寸，确保和所适配的电机型号完全匹配；另外还要确认盖板型腔的深度尺寸，避免和内部的传动部件、轴承部件出现装配干涉。这类盖板的材质通常选用压铸铝合金或者铸铁材质，兼顾散热性能与结构强度，表面做防锈氧化或者喷漆处理，可适应多粉尘、少量切削液飞溅的车间工作环境，长期使用不会出现锈蚀变形的问题，有效延长电机端的防护寿命，减少设备的停机维护频次。
