LM导轨直线轴承式专用气动压力机结构设计

在小零件精密压装、钣金组件轻量成型的生产场景里，普通导柱式气动压力机常因为导向间隙偏大、重复下压定位精度不足，出现轴承压装偏斜、钣金压痕深浅不均的问题，这类问题在小批量多品种的零部件装配工位尤为突出，很多车间一线的结构调试人员都遇到过连续压装十件后出现同轴度超差，不得不反复调整导柱预紧度的情况。这款采用LM导轨搭配直线轴承构建导向体系的专用气动压力机，就是针对这类工位痛点做的结构优化设计，从导向副的选型到机架的受力布局，都围绕精密压装的重复精度要求做了匹配。

从实际工位的使用边界来看，这类设备通常布置在装配流水线的旁侧工位或者独立的小件压装单元，不需要做大型地基固定，机架底部的支撑脚可以直接放置在标准工业工作台面上，整体占地宽度控制在八百毫米范围内，纵深方向不超过六百毫米，垂直方向的最大高度根据行程配置不同，常规一百毫米压接行程的版本总高在一千二百毫米左右，不会遮挡工位上方的照明与物料悬挂架，适配多数中小零部件装配车间的工位布局要求。安装时只需要将机架底部的四个可调脚杯调平，接入厂区标配的0.5-0.8MPa压缩气源即可投入使用，不需要额外配置液压站或者大功率供电回路，工位部署的灵活度很高。

导向结构的设计是这款设备的核心特点，没有采用传统压力机常用的铜套导柱或者单柱悬臂导向，而是选用了双列平行布置的LM直线导轨作为垂直运动的导向基准，压头滑座通过四个直线轴承与导轨配合，导向副的预紧度可以通过轴承侧的调整螺钉做微调，能够将滑座垂直运动的直线度误差控制在每百米0.02毫米以内，完全满足微型轴承压入、薄钣金铆点成型这类对下压位置精度要求高的工序需求。这种导向结构还有一个很实际的优势，就是长期运行后的维护成本很低，LM导轨的润滑只需要定期在导轨油嘴处加注标准锂基脂即可，不需要像铜套导柱那样频繁拆解刮研调整间隙，直线轴承出现磨损后也可以直接更换标准件，不需要对机架做二次加工，非常适合多班次连续运行的生产工位。

驱动部分采用标准气缸作为动力输出源，气缸的安装法兰直接固定在上横梁的加工基准面上，气缸活塞杆与压头滑座之间采用浮动接头连接，能够抵消少量的安装同轴度误差，避免活塞杆长期受径向力出现密封件过早磨损的问题。压装压力的调节通过气源处理三联件的调压阀实现，可以根据不同工序的压装力需求，在0.2kN到5kN的范围内做无级调整，同时气路中配置了调速阀，可以分别调整下压和回程的运动速度，避免压头快速下行冲击工件，也能提升回程动作的平稳性。针对压装行程的控制，滑座侧面可以根据需求安装磁性开关或者机械限位块，能够实现固定行程压装或者定压装深度的工艺要求，适配不同类型工件的压装工艺参数。

机架部分采用标准工业铝型材搭配角件拼接组装，不需要做复杂的焊接加工，所有连接位置都有定位销孔做装配基准，组装后的机架整体刚性能够满足满量程压装时的形变量要求，满负载下横梁的最大形变量不超过0.05毫米，不会因为机架变形影响压装精度。压头的安装位置设计了标准T型槽结构，可以快速更换不同规格的压头夹具，适配轴承压装、销钉铆接、薄件压印等不同的工序需求，不需要对滑座结构做额外改造。

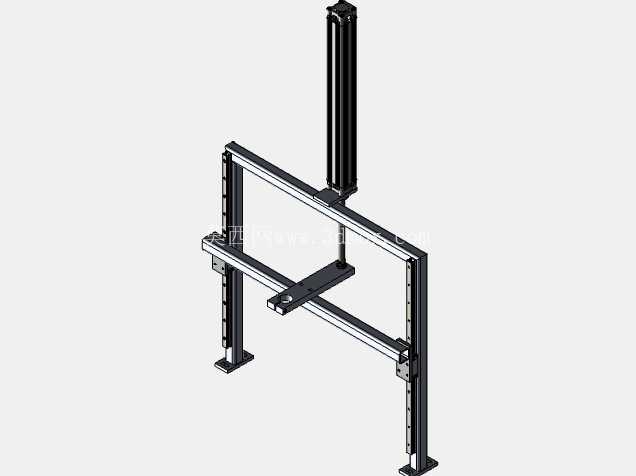

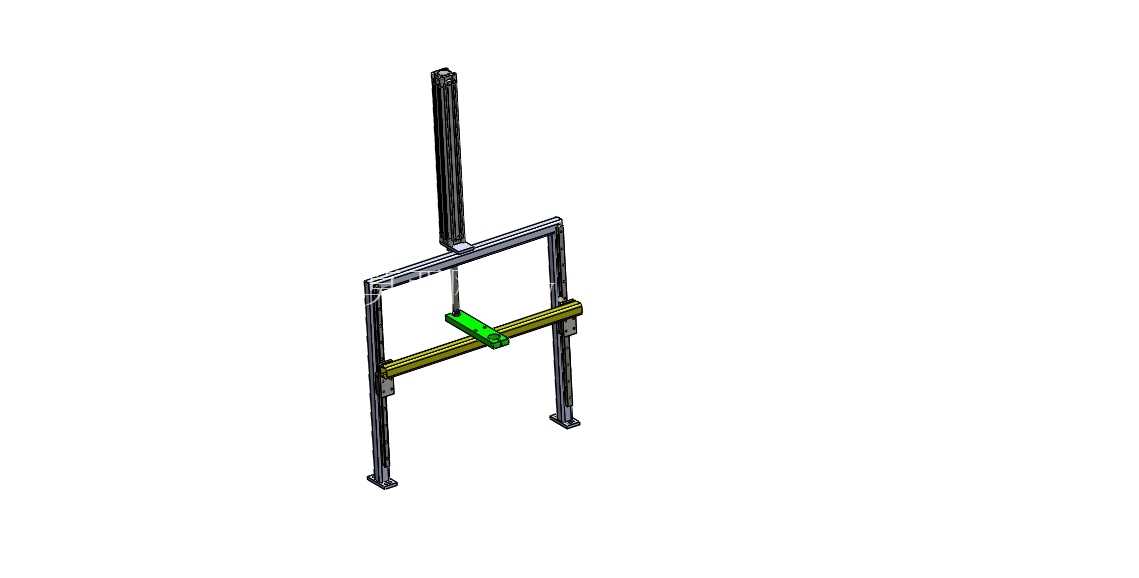

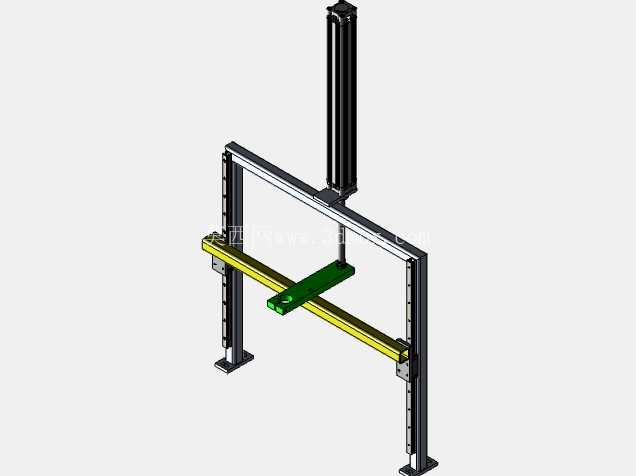

从三维建模的角度来看，这套模型完整还原了设备的所有核心结构件，包括铝型材机架的拼接细节、LM导轨与轴承的装配关系、气缸的安装结构、气路元件的布置位置，所有配合面的尺寸都按照实际工业标准件的参数做了匹配，结构设计人员可以直接在这个模型的基础上，根据自身工位的实际压装行程、压力需求做参数调整，比如更换更长行程的气缸、调整导轨的安装间距、扩展工作台面的尺寸，也可以参考这个导向结构的设计思路，优化现有老旧压装设备的导向精度问题，解决实际生产中遇到的压装偏斜、重复精度不足的痛点。
