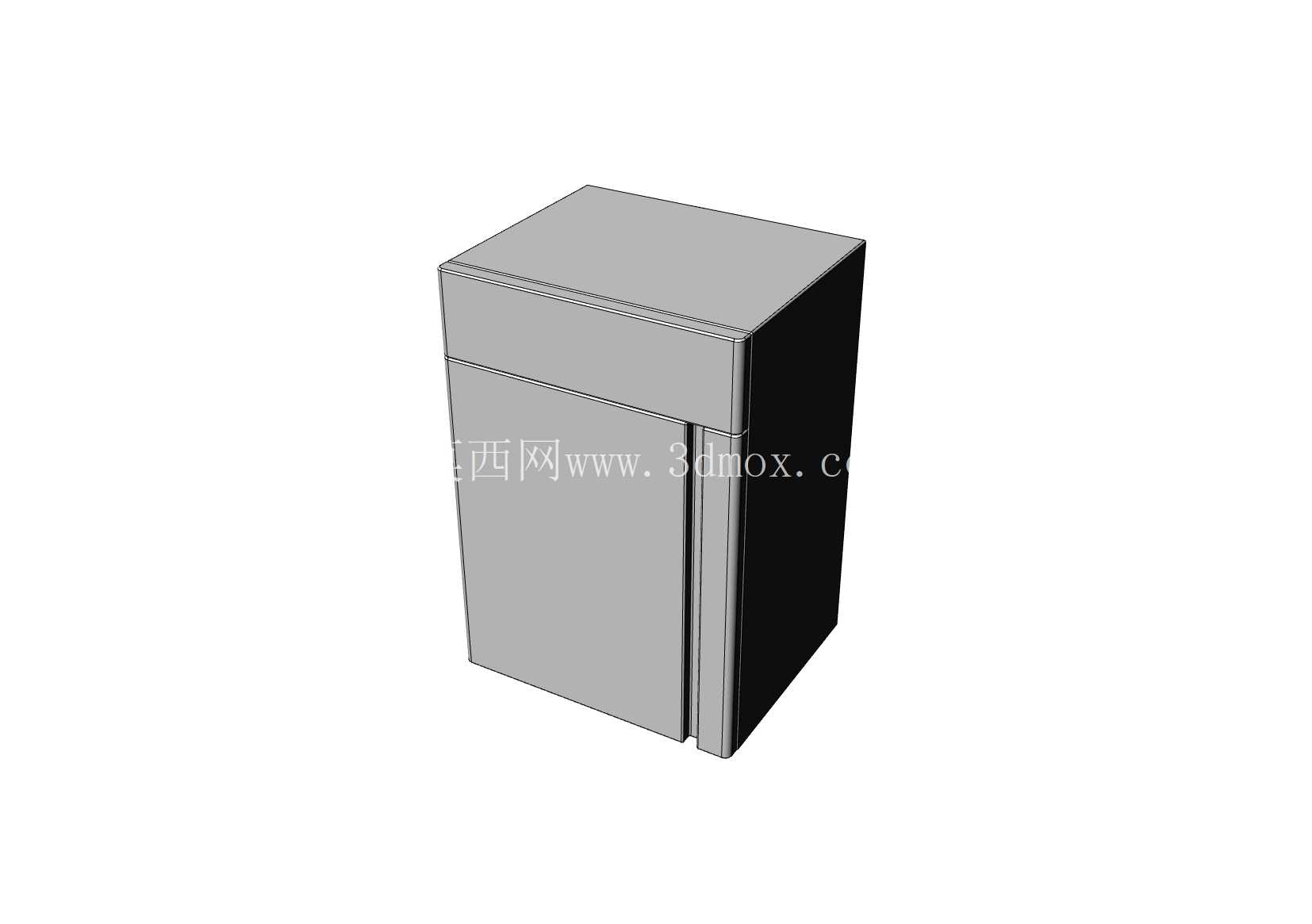

单门立式冷藏存储柜体三维结构设计

　　这款单门立式冷藏柜体的三维结构设计，核心围绕商用厨房、小型餐饮门店的食材低温存储场景展开，区别于家用双门冰箱的分区逻辑，该款柜体采用单舱室大容积布局，适配后厨批量存放生鲜食材、半成品原料的使用需求，无需频繁切换舱门即可完成整筐食材的存取操作，适配后厨操作人员高频次、大吞吐量的作业节奏。从结构设计思路来看，整体采用长方体直立式布局，最大化利用垂直方向空间，减少后厨地面占用面积，柜体外壳采用分体式拼接结构，外侧预留保温层填充间隙，可根据不同温区需求填充聚氨酯发泡保温材料，阻断舱内外热量交换路径，降低制冷系统的运行负载。

　　柜门采用侧边内嵌式铰链安装结构，铰链位置预留3mm安装调节间隙，可在装配阶段调整柜门与柜体的贴合度，避免长期使用后柜门变形导致的冷量泄漏问题，柜门边缘预留密封胶条安装槽，槽体深度设计为8mm，可适配通用型磁吸式密封胶条，关闭柜门时胶条可完全填充柜门与柜体的拼接缝隙，保证舱内温度稳定。柜体顶部预留制冷机组安装位，安装位尺寸按照常规小型压缩机制冷单元的边界设计，预留15mm的管线排布空间，方便制冷管路、冷凝水排水管的排布与后期维护，柜体底部预留10mm高度的可调支脚安装位，可通过支脚调节柜体整体水平度，适配后厨地面不平整的安装场景，避免柜体倾斜导致的柜门开关卡滞、冷凝水排放不畅等问题。

　　从安装边界来看，柜体整体宽度控制在600mm以内，深度控制在650mm以内，高度控制在1200mm区间，可嵌入标准厨房操作台下方的预留空间，也可独立放置于后厨边角位置，安装时仅需在柜体背部预留50mm的散热间隙，保证制冷机组的通风散热需求，无需额外预留过多操作空间。舱室内部预留三层搁架安装卡槽，卡槽间距可根据存储物品的高度灵活调整，搁架采用镂空式设计，保证舱内冷空气循环顺畅，避免局部温度不均导致的食材变质问题，柜体背部预留温度传感器安装孔位，孔位采用阶梯式结构，安装传感器后可通过密封胶封堵间隙，避免冷量从孔位泄漏。

　　在结构强度设计上，柜体侧板采用0.8mm厚度的冷轧钢板折弯成型，折弯处预留R2mm的圆角，避免装配过程中划伤操作人员，柜体内部支撑框架采用1.2mm厚度的冷轧钢板焊接成型，整体承重可达到150kg，满足批量存放食材的负载需求，框架与外壳之间预留的保温层间隙均匀，可保证发泡填充时保温材料密度一致，避免出现局部冷桥现象。柜门采用整体冲压成型结构，门板内侧预留加强筋排布位置，可有效避免长期开关门导致的门板变形，门把手采用内嵌式设计，突出柜门表面高度不超过10mm，避免后厨人员走动时发生磕碰，同时也方便清洁擦拭，不易积存油污。该结构设计充分考虑了商用场景下的耐用性与易维护性，所有易损部件均采用通用标准件规格，后期更换密封胶条、铰链、支脚等部件时无需单独开模定制，可直接采购通用配件完成更换，降低设备的后期维护成本。
