轻量骨架式固定翼航模结构设计

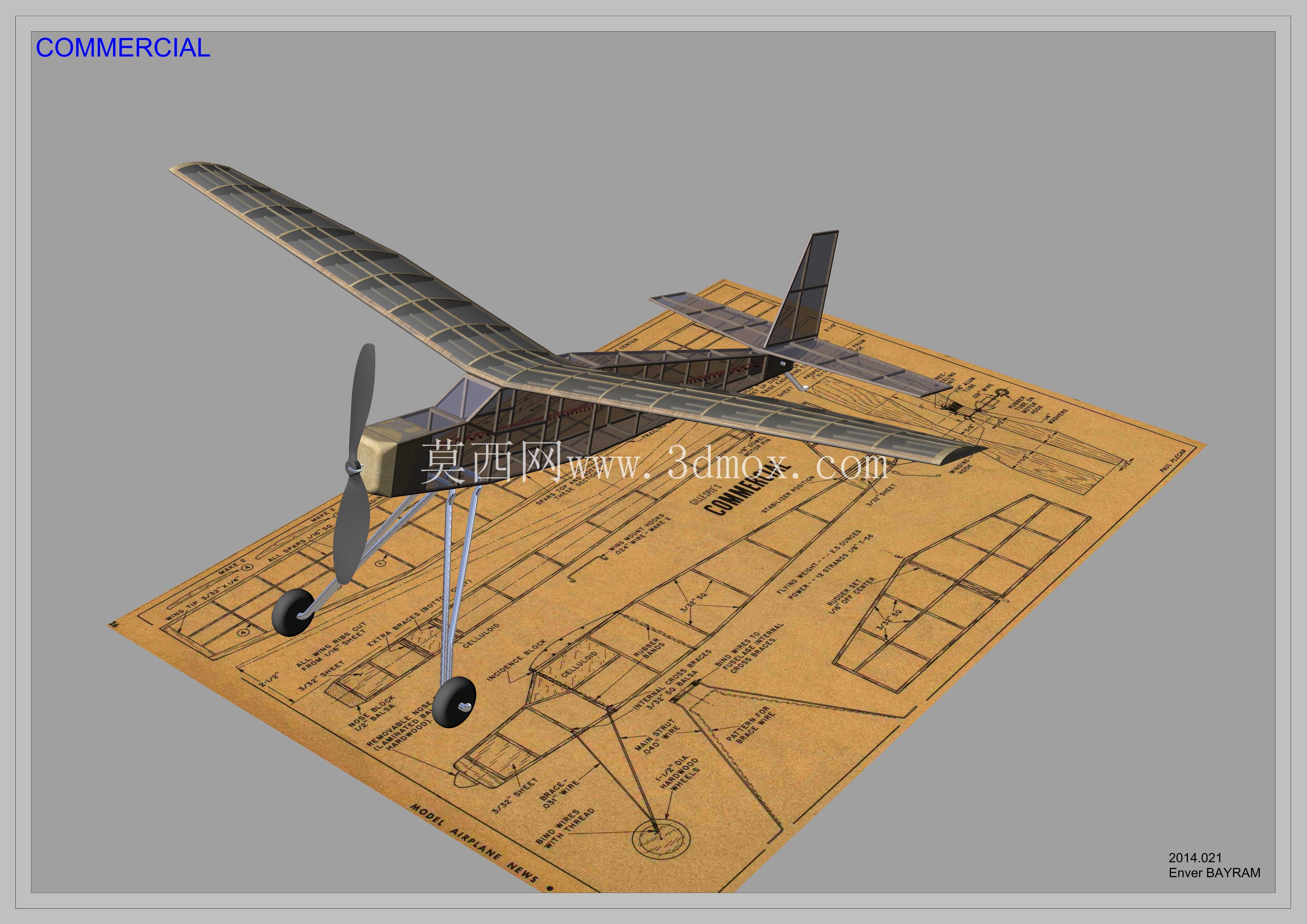

这款轻量固定翼航模的结构设计，核心面向个人手工制作、航模入门教学以及小型户外飞行场景，区别于工业化量产的注塑航模，整体采用杆系骨架承力的设计思路，大幅降低制作门槛与材料成本，同时兼顾基础飞行的结构强度需求。从实际使用场景来看，这类航模既可以作为航模爱好者入门实操的练手载体，也能作为中小学航空科普课程的实操教具，不需要复杂的开模或专用加工设备，仅依靠常见的轻质木条、金属拉杆、薄蒙皮材料就能完成组装，适配普通爱好者的手工制作条件。

在功能特性上，该航模支持选配电动动力组或者橡筋动力组，机身前部预留了标准的动力安装位，既可以安装微型直流电机搭配螺旋桨实现机动飞行，也可以更换橡筋储能组件实现无动力滑翔飞行，适配不同爱好者的制作需求与使用场景。起落架采用前三点式布局，两个主起落架布置在机翼前缘下方的机身两侧，前起落架布置在螺旋桨后方的机头位置，起落架支杆采用细弹簧钢材质，既可以在降落时缓冲冲击，也能在地面滑跑阶段保持机身姿态稳定，避免螺旋桨触地损坏。尾翼部分采用常规布局，垂直尾翼与水平尾翼均通过轻质拉杆和操纵摇臂连接，预留了舵机安装位置，有一定基础的制作者可以加装微型舵机实现方向、俯仰的操纵，拓展飞行的可操控性。

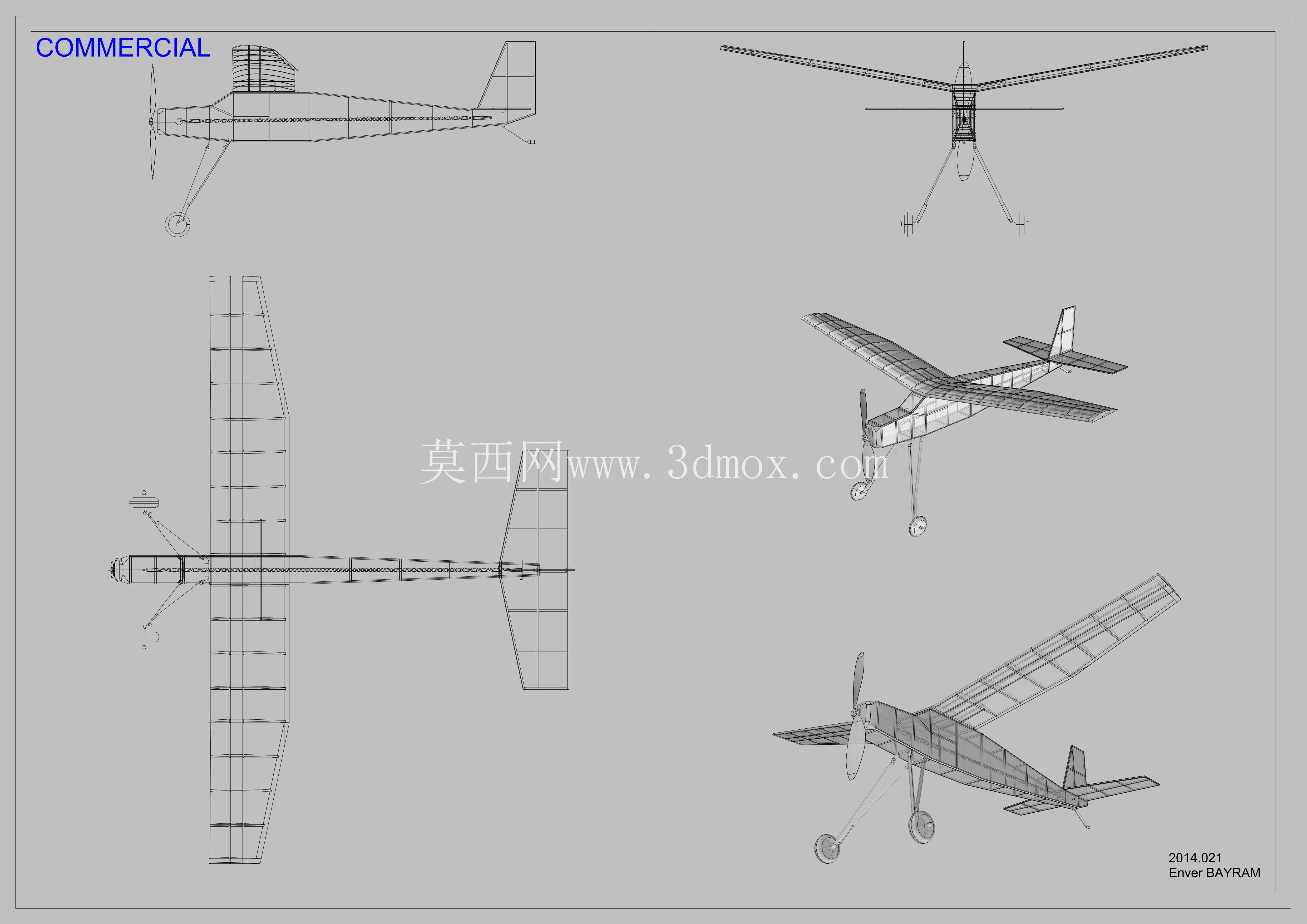

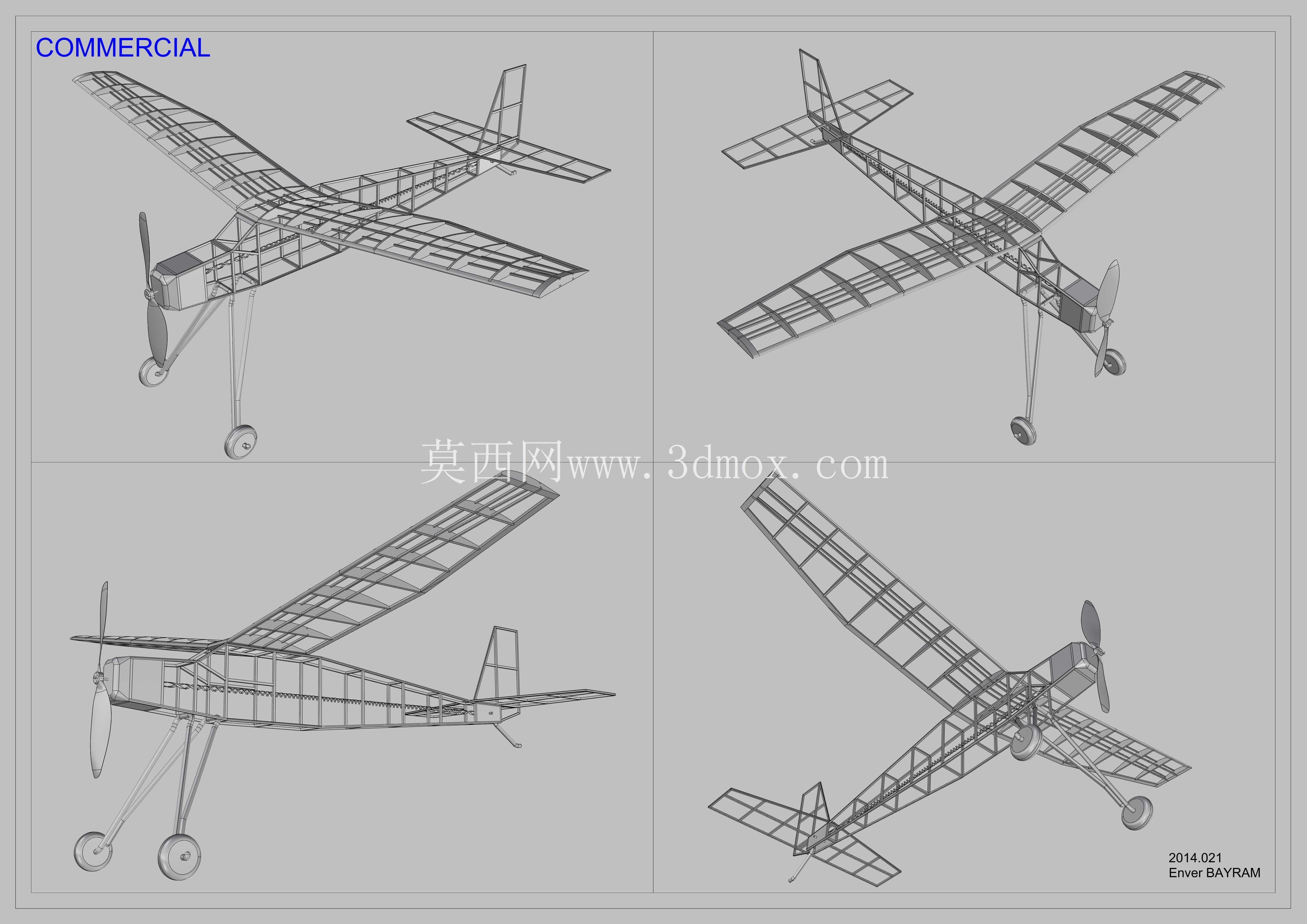

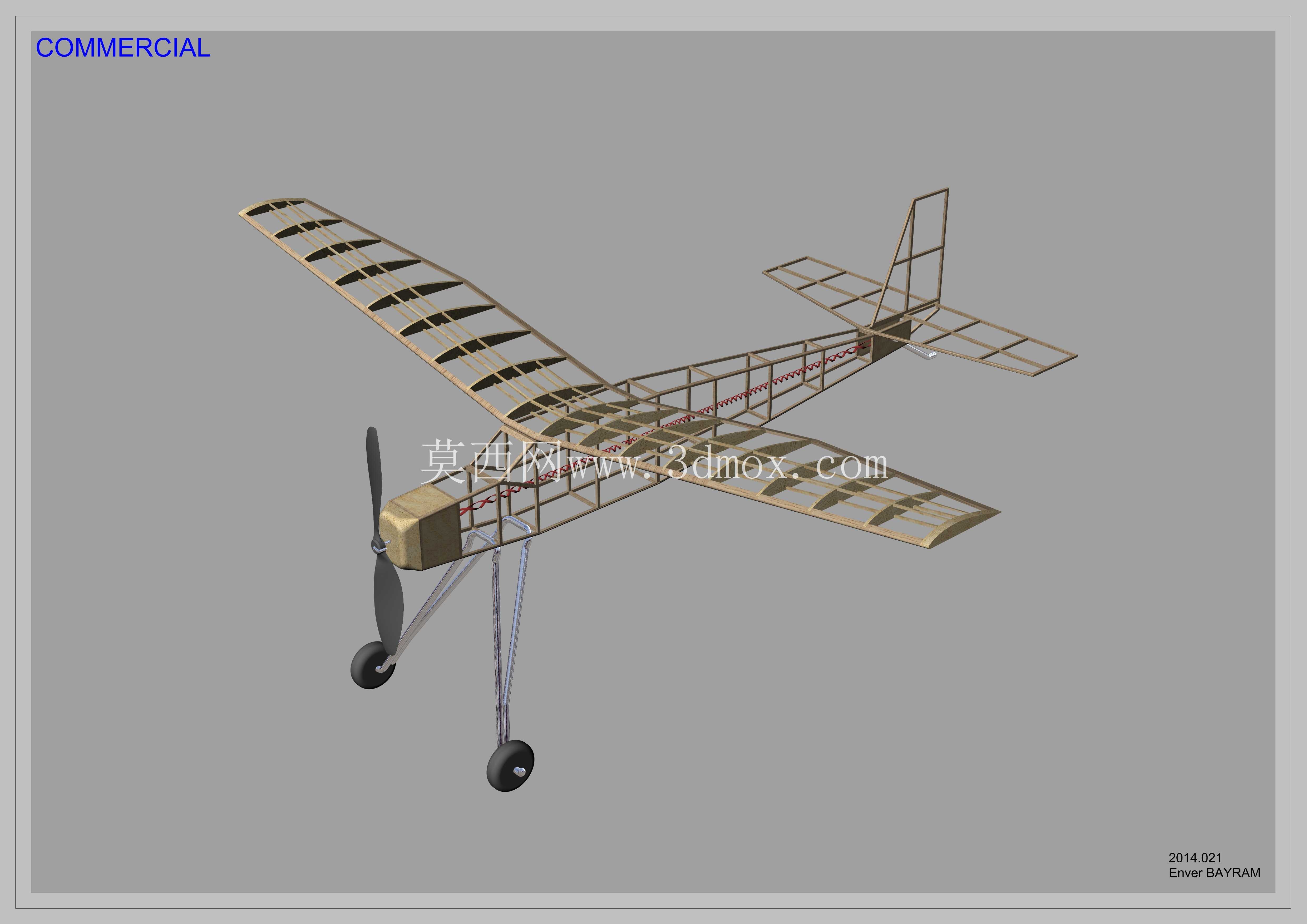

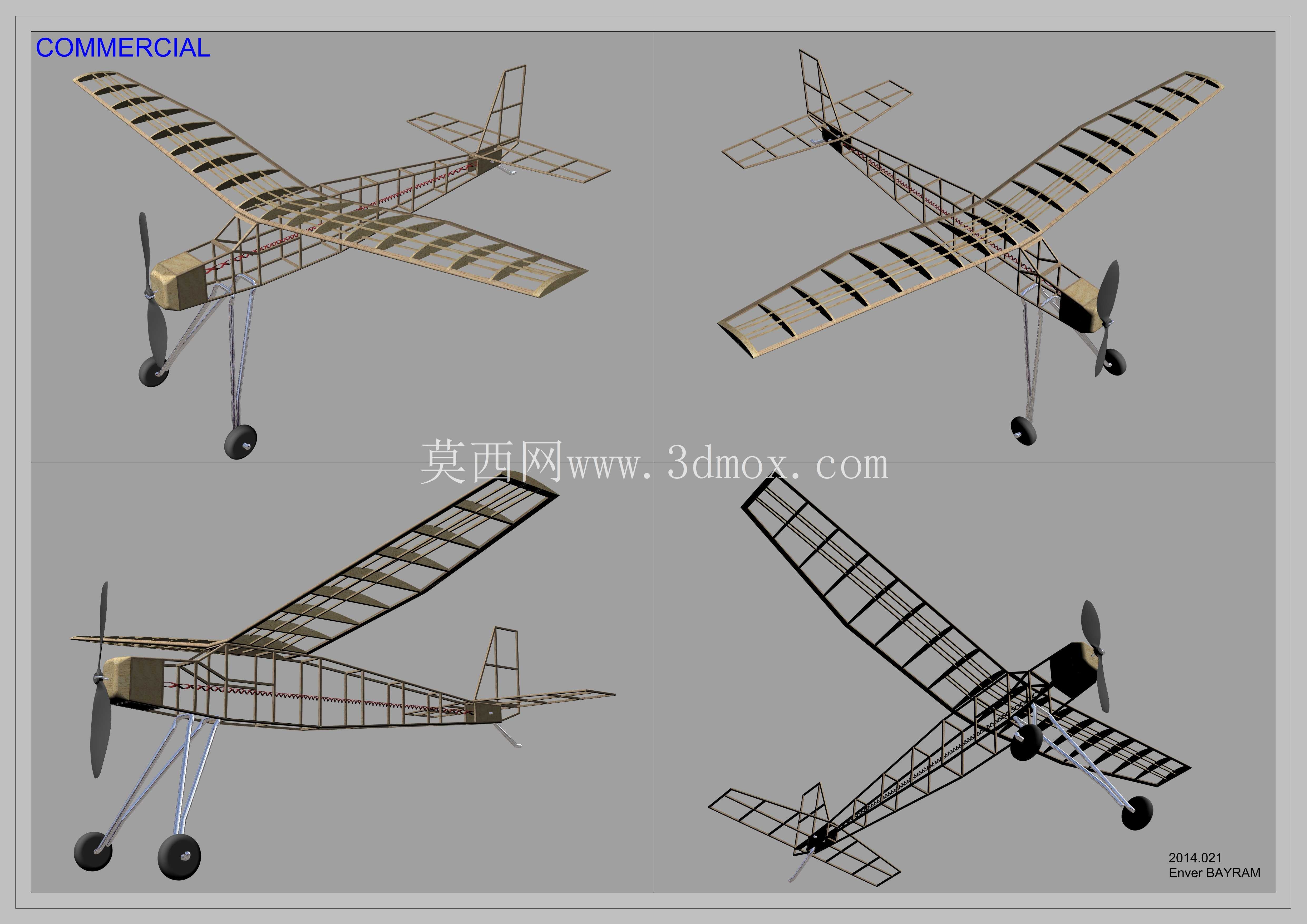

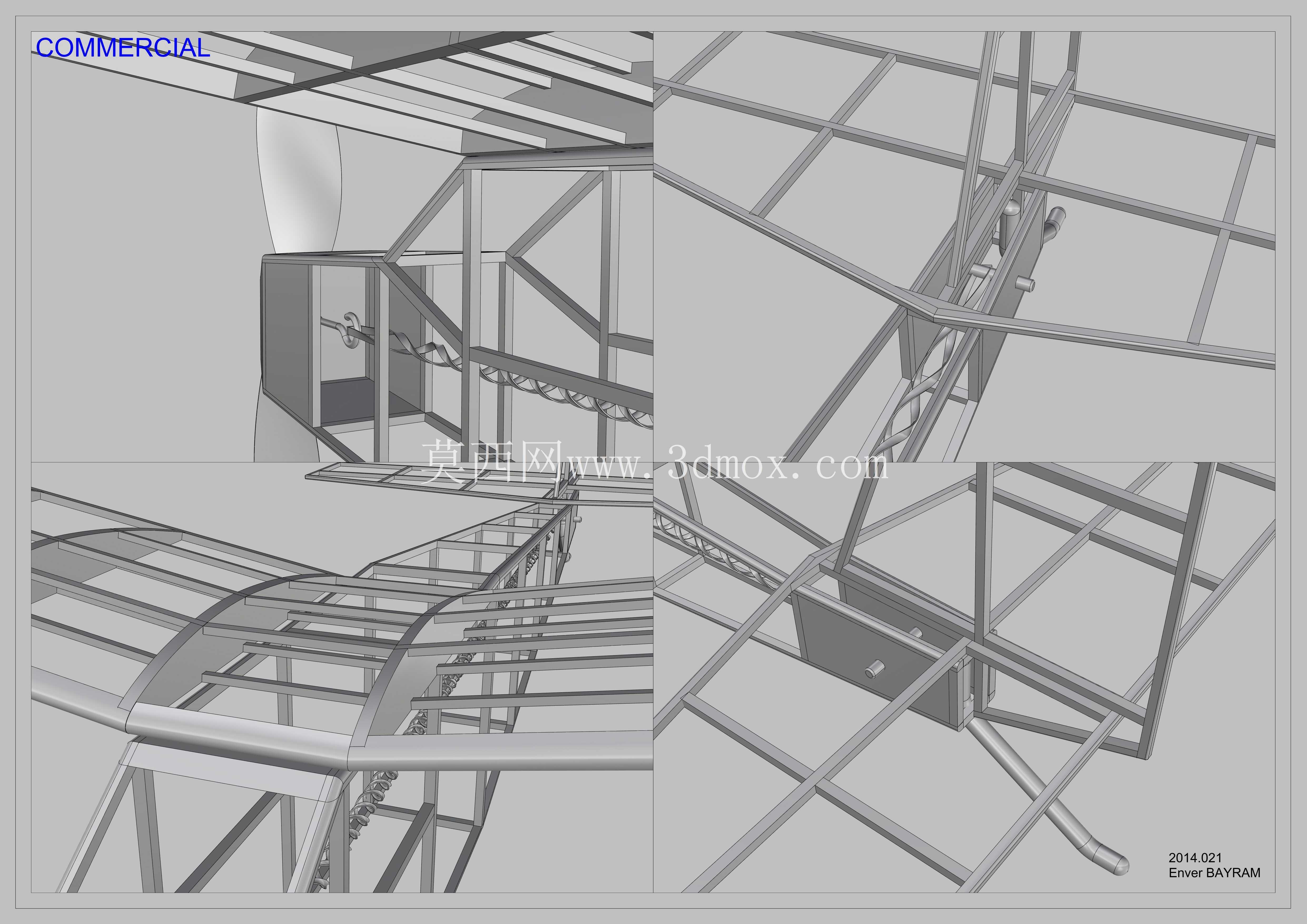

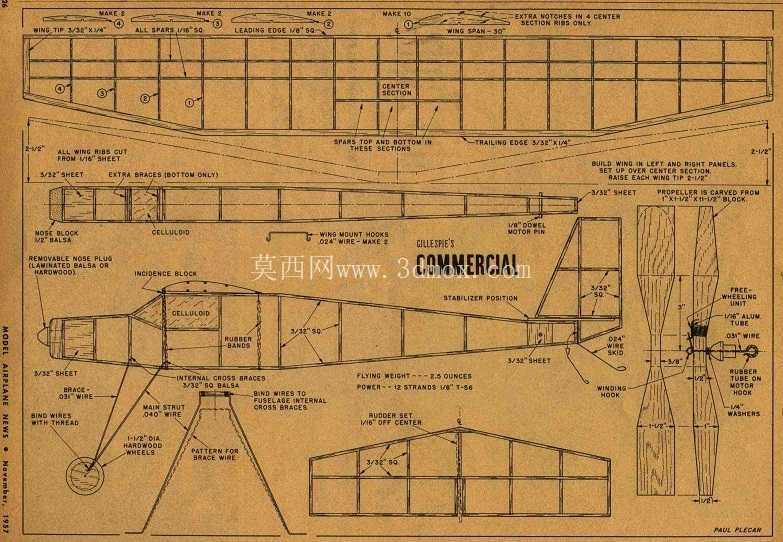

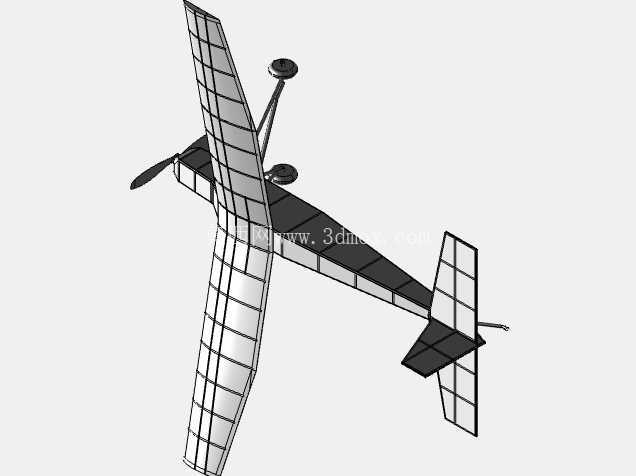

设计思路上，整体承力结构完全围绕“易制作、低成本、够强度”三个核心点展开，机身没有采用复杂的曲面蒙皮硬壳结构，而是用纵向的轻质木条搭建主承力梁，再搭配横向的隔框形成桁架式骨架，机翼部分同样采用翼肋加前后梁的结构，翼型选用低速飞行效率较高的平凸翼型，在低速滑翔状态下能提供足够的升力，同时翼肋的形状规则，切割加工难度低，制作者只需要按照图纸标注的尺寸切割出统一规格的翼肋，再依次粘接在前后梁上就能完成机翼主体的制作，不需要复杂的成型模具。机翼与机身的连接采用插接式设计，在机身上部预留了机翼安装槽，组装时直接将机翼主梁插入槽内即可完成固定，不需要复杂的连接件，既方便拆卸携带，也能在发生轻微碰撞时通过机翼的错位脱落吸收冲击能量，避免机身主体结构损坏。

从安装边界与尺寸控制来看，整机翼展控制在1.2米以内，机身长度控制在0.8米左右，整体起飞重量可以控制在500克以内，属于轻型航模范畴，对飞行场地的要求较低，普通的城市公园开阔草坪就能完成起降，不需要专用的航模飞行场地。各部件的安装公差预留了0.5毫米的调整余量，手工制作时即使存在轻微的切割误差，也能通过打磨调整完成装配，不会因为小的尺寸偏差导致整体组装失败。动力安装位的尺寸适配市面上常见的2204、2205系列微型无刷电机，螺旋桨适配8040、9040规格的低速螺旋桨，电池仓预留了2S 500mAh锂电池的安装空间，重心位置设计在机翼弦长的三分之一处，制作者只需要按照图纸标注的位置安装各部件，不需要额外调整配重就能达到合理的重心位置，降低了入门爱好者的调试难度。

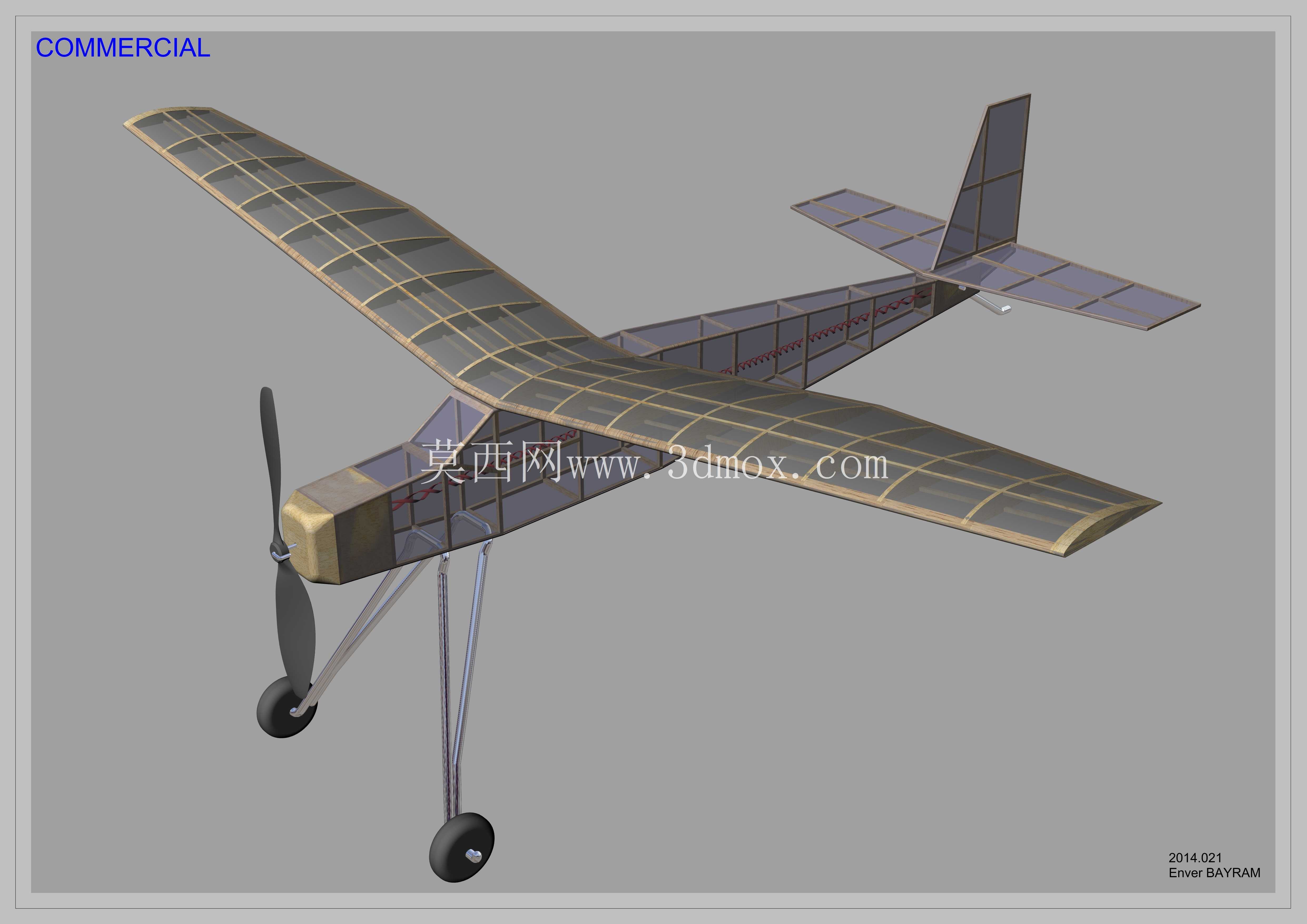

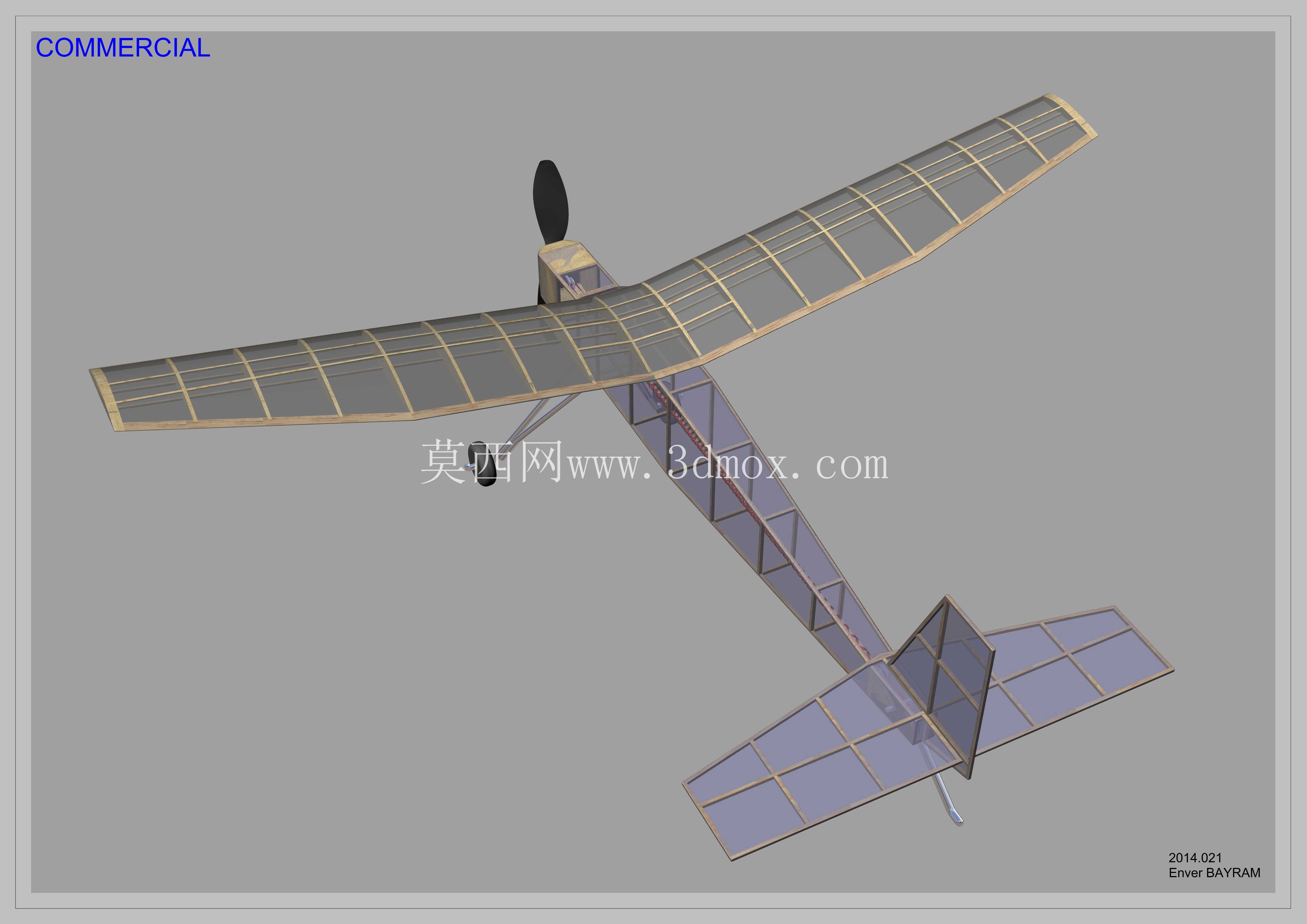

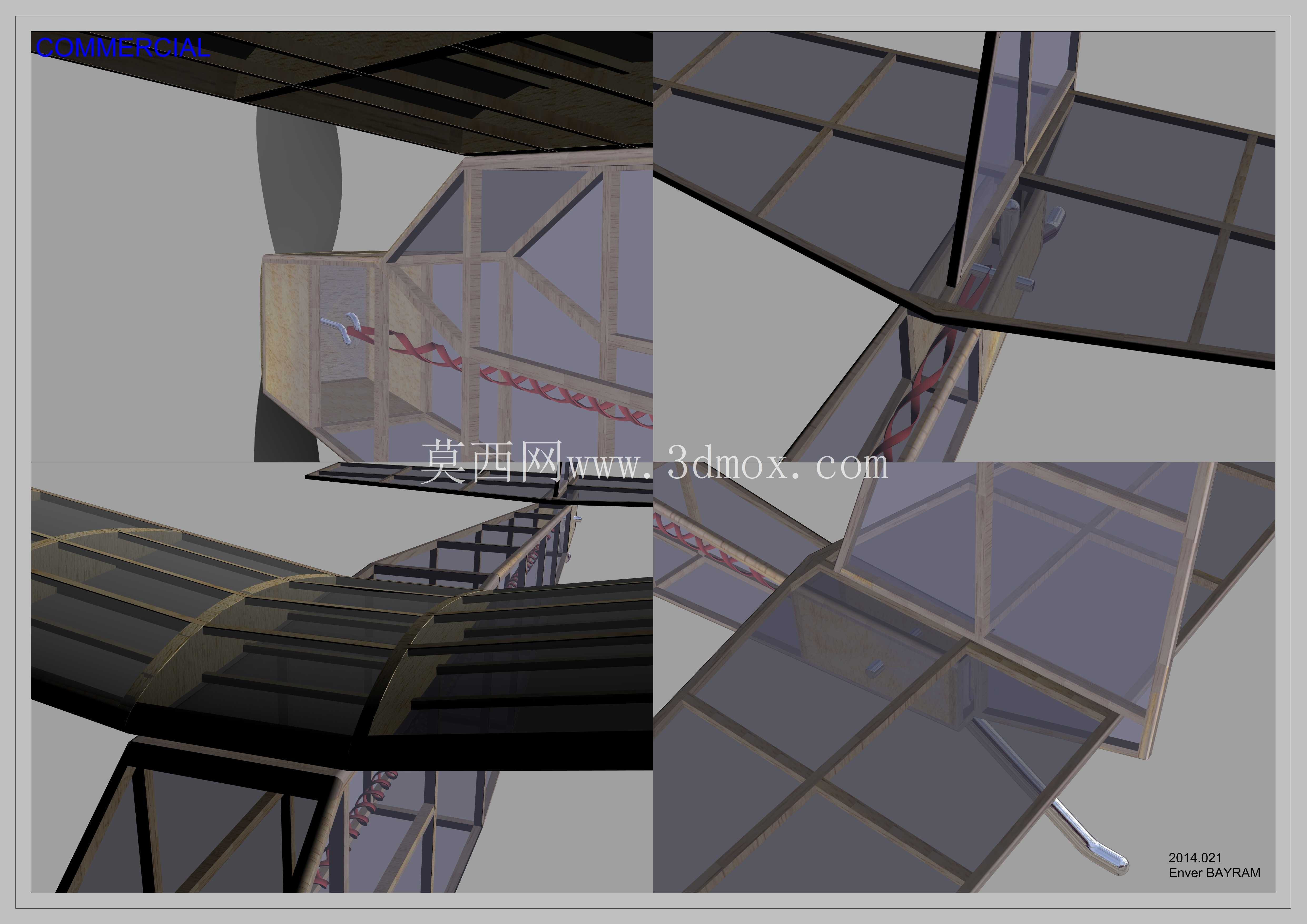

在结构强度的冗余设计上，机身主承力梁采用双层木条粘接的结构，机翼前后梁的截面尺寸经过核算，能够承受3g以内的机动过载，满足日常休闲飞行的强度需求，即使在飞行中遇到轻微的气流扰动或者小幅度的操作失误，也不会出现结构解体的问题。所有的操纵拉杆走线都在机身骨架内部预留了通道，既不会破坏机身的气动外形，也能避免拉杆在飞行过程中被外物勾挂导致操纵失效。蒙皮部分推荐使用轻质热缩蒙皮，粘接在骨架外侧后可以通过加热收紧形成光滑的气动表面，同时进一步提升整体结构的刚度，不需要额外增加支撑结构就能维持机翼与机身的外形精度。
