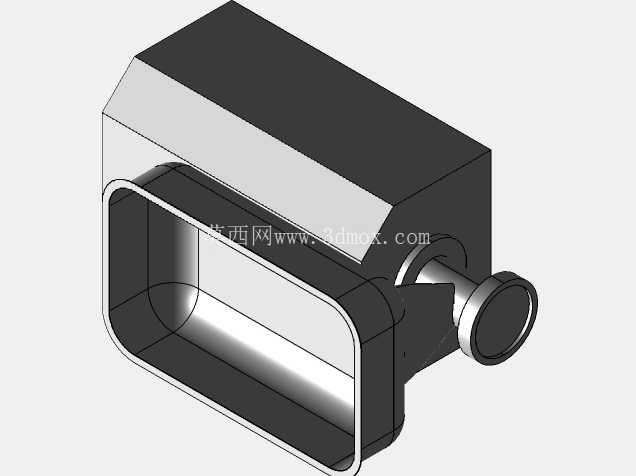

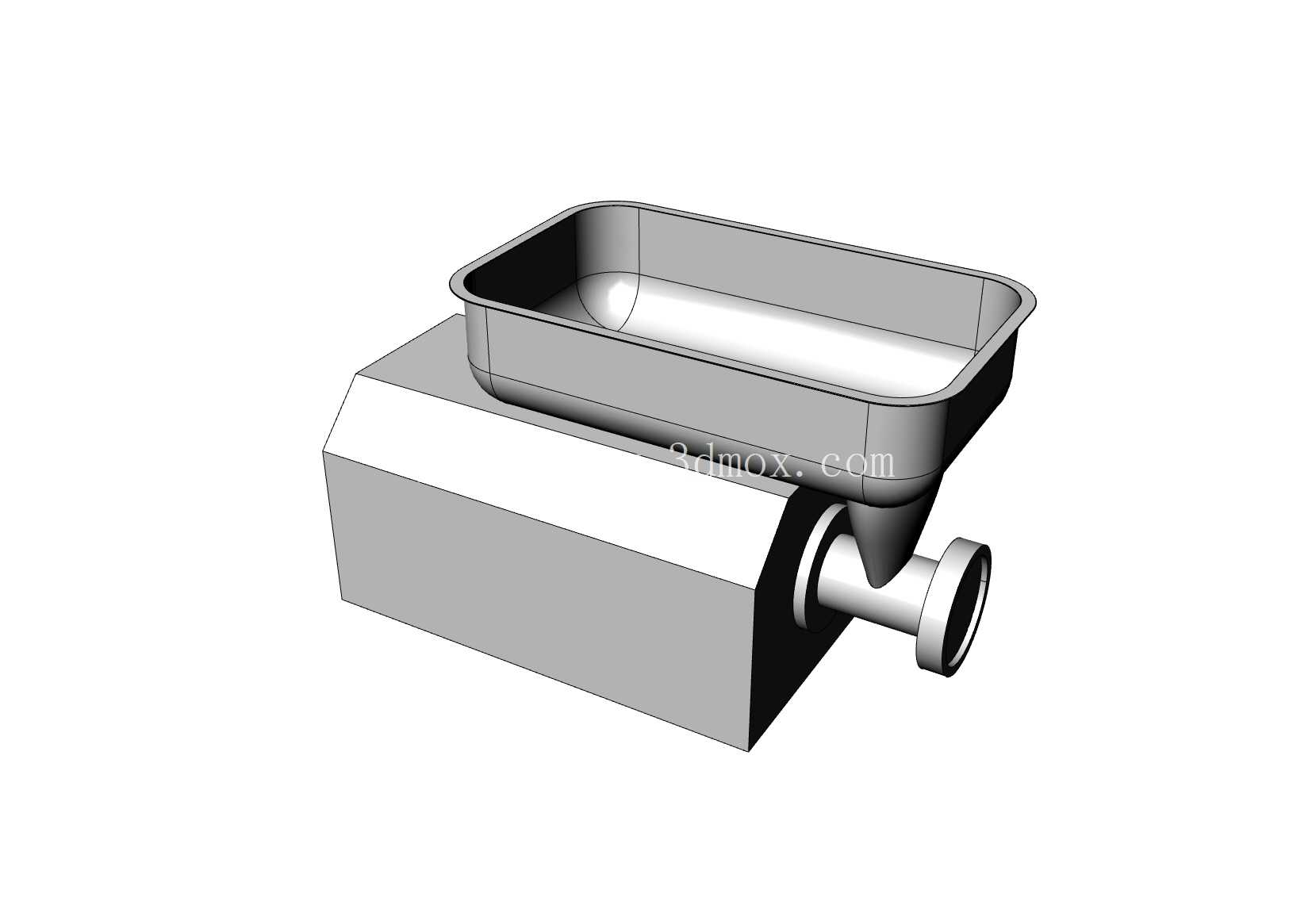

商用台式绞肉设备结构设计方案

　　这款台式绞肉设备的三维结构设计，核心围绕餐饮门店、小型肉制品加工档口的日常使用场景展开，区别于工业级大型绞肉生产线的重型配置，整体结构优先兼顾桌面放置的稳定性与操作便捷性，适配后厨有限的操作台面空间。从实际使用逻辑出发，设备上方的敞口盛料槽做了大倾角圆弧过渡设计，既能够避免食材投放时的卡料、撒漏问题，也能在单次加工时容纳足够分量的待处理肉块，减少反复添料的频次，槽体边缘做了外翻卷边结构，提升槽体刚性的同时，也能避免清洁时边缘划手的问题。

　　设备的动力腔体采用方正的一体式壳体结构，底部做了整面的平整贴合设计，放置在台面时能够保证足够的接触面积，即使在推送食材、螺杆挤压出料的过程中，也不会出现设备移位、晃动的问题，壳体与盛料槽的连接位置做了加厚的承托结构，能够承载盛料槽内满料状态下的重量，避免长期使用后连接位置出现形变、开裂的问题。前端的出料绞筒部分做了同轴度精准定位的结构设计，绞筒与动力腔的连接采用快拆式的卡扣配合结构，日常使用后拆卸清洗时不需要额外工具，即可完成绞筒、螺杆、孔板、刀片的拆分，完全符合食品加工设备的清洁要求，避免食材残留带来的卫生隐患。

　　从设计思路上看，整个设备的结构没有多余的装饰性特征，所有曲面、棱角的设计都服务于功能需求：盛料槽与绞筒的衔接位置做了顺滑的导流过渡，能够让肉块依靠自重顺畅进入螺杆输送通道，不需要人工反复拨料；螺杆的输送螺距从进料端到出料端逐步缩小，能够在输送过程中逐步对肉块形成挤压，既保证出料的顺畅度，也能避免肉块在腔体内搭桥堵塞；出料端的锁紧螺母做了防滑的滚花设计，操作人员即使手上沾有油污、水渍，也能轻松拧动完成孔板的更换，适配不同粗细的肉馅加工需求。在安装边界的尺寸控制上，设备整体的宽度控制在单臂可操作的范围内，操作人员站在设备正前方时，不需要侧身即可完成投料、接料、调节的全部操作，设备的重心完全落在底部壳体的中心位置，即使盛料槽满载，整体重心偏移量也控制在安全范围内，不需要额外的固定结构即可稳定放置。设备的动力传输部分完全内置在壳体内部，外部没有裸露的传动结构，既能够避免日常操作中的安全隐患，也能防止食材碎屑、水渍进入传动部件，延长设备的使用寿命。

　　从功能特性来看，这款结构设计不仅可以处理常规的鲜肉绞碎需求，更换不同规格的孔板后，也可以完成蔬菜碎、调料碎的加工，适配餐饮场景下多样化的食材处理需求，壳体外部没有复杂的凹凸结构，日常清洁时只需要用湿布擦拭即可，没有容易积污的卫生死角。在结构强度的设计上，盛料槽采用薄壁拉伸的结构形式，在保证整体刚性的前提下控制了整体重量，方便设备的挪动与位置调整，绞筒部分采用厚壁的耐磨结构设计，能够承受螺杆挤压过程中的径向力，长期使用也不会出现内壁磨损、孔径变形的问题，连接位置的卡扣采用金属嵌件的设计，避免塑料壳体长期反复拆装出现的卡扣断裂、磨损松旷的问题。整个设备的结构拆分逻辑清晰，易损件如刀片、孔板都采用通用的标准尺寸，后期更换不需要定制专用配件，降低了设备的后期使用成本，动力输出轴与螺杆的连接采用扁位定位的结构，既能够传递足够的扭矩，也能保证拆装时的顺畅度，不会出现长期使用后轴与螺杆咬合无法拆卸的问题。
