动能雨滴联动式动态艺术机械装置结构

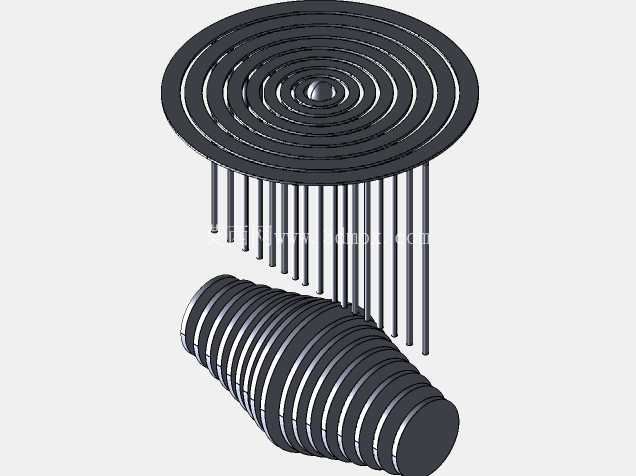

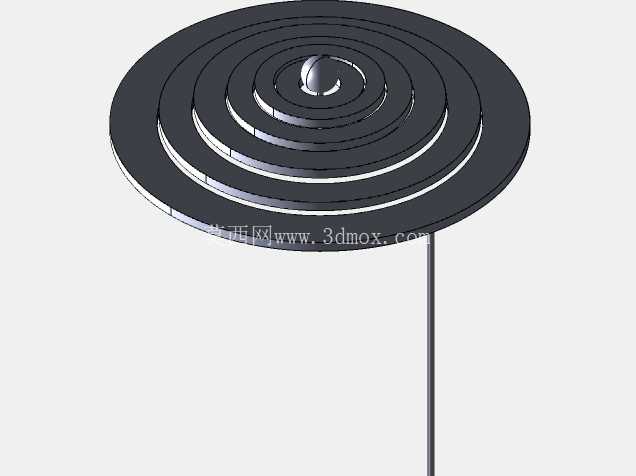

　　这套联动结构的核心设计逻辑，是通过多层同心圆盘的同轴排布，配合垂直导杆的行程约束，实现雨滴下落过程的动态拟态效果，最初的设计需求来自商业空间动态艺术装置的定制项目，需要在公共展陈区域打造一套持续运行、视觉上模拟雨滴错落坠落的机械展品，同时要兼顾长期运行的结构稳定性与低维护需求。从结构分层来看，最上层的同心环组承担动力分配与行程基准的作用，每一圈环体对应下方一组垂向导杆的运动行程，环体之间采用同轴嵌套的安装方式，相邻环体预留0.2mm的转动间隙，避免运行过程中出现摩擦卡滞，导杆与环体的连接点采用微型铰接结构，能够抵消环体转动过程中产生的径向偏移量，保证导杆始终保持垂直往复运动的轨迹。

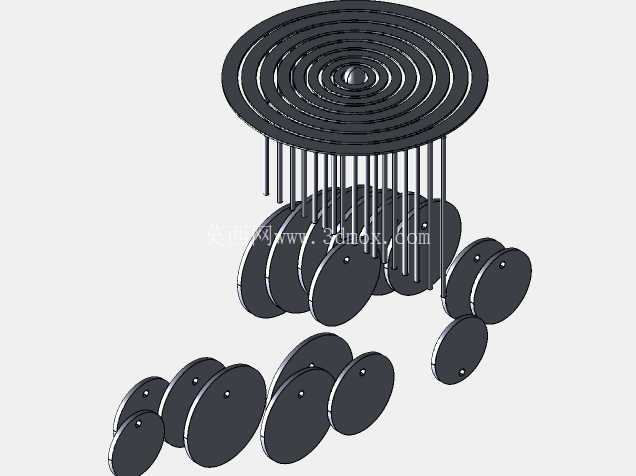

　　下方错落排布的椭圆片状构件是这套装置的视觉呈现端，每一片构件都通过独立的铰接支座与导杆底端连接，构件表面做哑光氧化处理，避免展陈灯光下产生过度反光影响视觉效果，构件的排布密度按照雨滴自然下落的疏密规律做梯度设计，靠近中心区域的构件排布更密集，边缘区域逐步降低排布密度，模拟真实降雨过程中雨滴的空间分布特征。在安装边界的考量上，整套结构的上部固定端需要与展陈顶部的预埋钢结构连接，固定端的安装平面度要求控制在0.1mm/m以内，避免长期运行过程中因安装面倾斜导致导杆出现偏磨，下部的视觉呈现区域预留不小于1.2米的垂直净空，保证所有片状构件在全行程运动过程中不会与周边展陈设施产生干涉，结构的横向安装边界根据同心环的最大外径确定，周边预留不小于300mm的维护操作空间，方便后期对铰接点、导杆做润滑维护。

　　从功能实现的角度，这套结构的动力输入端设置在上部同心环组的中心位置，采用低速伺服电机提供转动动力，通过齿轮组带动不同直径的同心环按照差异化的转速转动，转速差控制在0.2r/min到0.8r/min之间，既保证动态效果的流畅自然，也避免转速过快带来的结构振动与噪音问题，导杆的往复行程根据环体的转动偏心量确定，单根导杆的最大行程设置为150mm，相邻导杆的行程差按照正弦规律排布，让下方的片状构件形成错落的起伏效果，模拟雨滴下落过程中先后落地的视觉观感。

　　设计过程中针对铰接点的磨损问题做了专项优化，所有铰接位置都采用自润滑铜套作为摩擦副，不需要定期加注润滑脂即可满足连续运行20000小时的磨损量要求，导杆表面做硬质阳极氧化处理，表面硬度达到HV400以上，降低导杆与导向套之间的摩擦系数，导向套采用聚四氟乙烯材质，具备良好的自润滑特性与减震效果，能够有效降低运行过程中的噪音，保证展陈环境的声环境符合商业空间的要求。在结构配重的平衡设计上，每一组同心环都做了动平衡校正，剩余不平衡量控制在G2.5等级以内，避免环体高速转动时产生振动传导到建筑结构上，下方的片状构件在安装前逐一做重量配平，保证同一层的构件重量差不超过0.5g，避免导杆运行过程中出现偏载，延长导向结构的使用寿命。这套结构除了应用在商业展陈的动态艺术装置领域，也可以经过参数调整后应用在科普展品、橱窗动态展示等场景，通过调整同心环的转速差、导杆的行程长度、片状构件的外形与排布方式，能够衍生出模拟波浪、流沙等不同自然动态效果的联动装置，结构的模块化设计也方便后期做部件更换与效果调整，不需要整体拆解结构即可完成视觉组件的替换。
