双筒带耳管道固定夹持支座结构

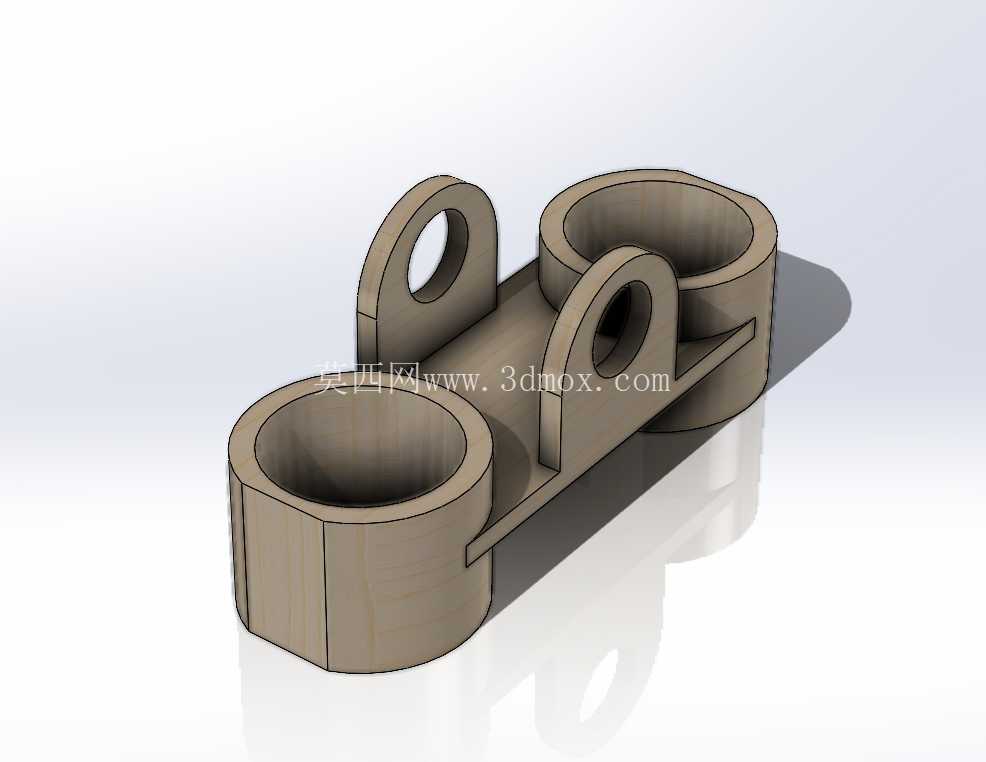

该结构面向并排管路的固定与限位需求，常见于小型动力设备外围、液压气动管路布置、实验台架以及紧凑设备内部的管线整理场景。实物主体由两个近似圆筒形夹持腔、一块连接底板和两片带孔立耳组成，整体采用一体化成型思路，减少了分体装配带来的错位和松动风险。两个圆筒沿长度方向并列布置，筒壁下部保留连续实体承载区，上部通过立耳和底板形成框架式连接，使管件装入后既能受到周向约束，又能在轴向保持稳定位置。

从实际用途看，这类支座主要承担管道定位、防晃和隔距功能。设备运行中，管路会因介质脉动、振动、热胀冷缩或外部触碰产生位移，若缺少可靠支撑，接头处容易反复受载，长期使用后可能出现渗漏、磨损甚至松脱。双筒结构将两根相邻管道统一约束在同一基准上，可保持管间距一致，避免管道相互摩擦，也便于周边接头、阀件和软管走线。圆筒端部开口贯通，管道可沿轴向穿入，安装时不需要从管路端头整体套入，对检修和局部加装较为友好。

结构设计上，夹持腔采用厚壁筒形，内壁承担主要接触压力，外壁则通过圆弧过渡分散应力。筒体并非完整封闭圆环，在侧向结合立耳位置形成开口式夹持特征，配合紧固件后可产生一定抱紧力。两片立耳向上伸出，耳板中心设置同轴安装孔，孔位位于筒体上方，便于螺栓从侧面或上方穿入锁紧。立耳与筒壁、底板之间均设置圆角过渡，避免尖角造成应力集中；底板将两个筒体底部连成整体，既提高支座抗弯能力，也为贴附安装面提供平整边界。

建模时应重点控制圆筒内径、筒体中心距、底板宽度、耳板孔径及孔中心高度。内径决定可容纳管道的名义尺寸，实际设计需根据管材外径、公差和是否加装橡胶衬套预留间隙；中心距关系到两根管道之间的最小安全间隔，应同时考虑接头外径、扳手空间和管路弯曲半径。底板底面作为安装基准面，应保证平面度，避免锁紧后支座翘曲。耳板孔与紧固件之间的配合不宜过松，否则振动工况下会产生敲击噪声；若需要频繁拆装，可在孔内嵌入衬套以提高耐磨性能。

安装边界方面，支座下方需要有与底板轮廓相适应的平整支撑区域，两侧应留出螺栓穿入和工具旋转空间。筒体轴向两端应保留管道插拔余量，尤其在弯管或接头附近，不能让管件端部与支座边缘形成硬干涉。耳板上方的高度方向需考虑螺母、垫圈和螺栓头部占用空间，若设备外壳距离较近，应提前校核闭合高度。对于有温差变化的管路，夹持力不宜设计成完全锁死，可通过衬套压缩量或螺栓扭矩控制，使管道在受限时仍有微小伸缩余地。

从受力路径看，管道重量和振动载荷先传递到筒壁，再经立耳、底板扩散到安装面。双筒并列布置使载荷分布较为对称，底板中部承受连接和弯矩作用，因此底板厚度与筒壁厚度需要匹配。若用于金属管路，接触面可增加弹性衬层，以补偿管径公差并降低微动磨损；若用于轻质塑料管，则应控制抱紧力，防止管壁被压陷。整体外形简洁，加工方式可采用铸造、机加工或增材制造后再进行孔位精加工，适合小批量设备配套和非标台架管路固定使用。
