卧式管壳式换热设备三维结构设计

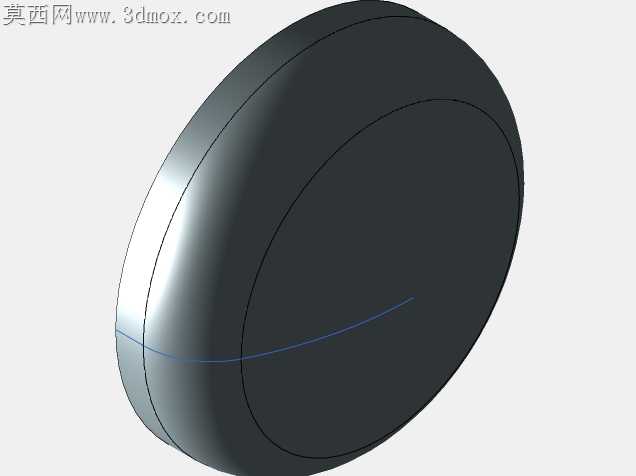

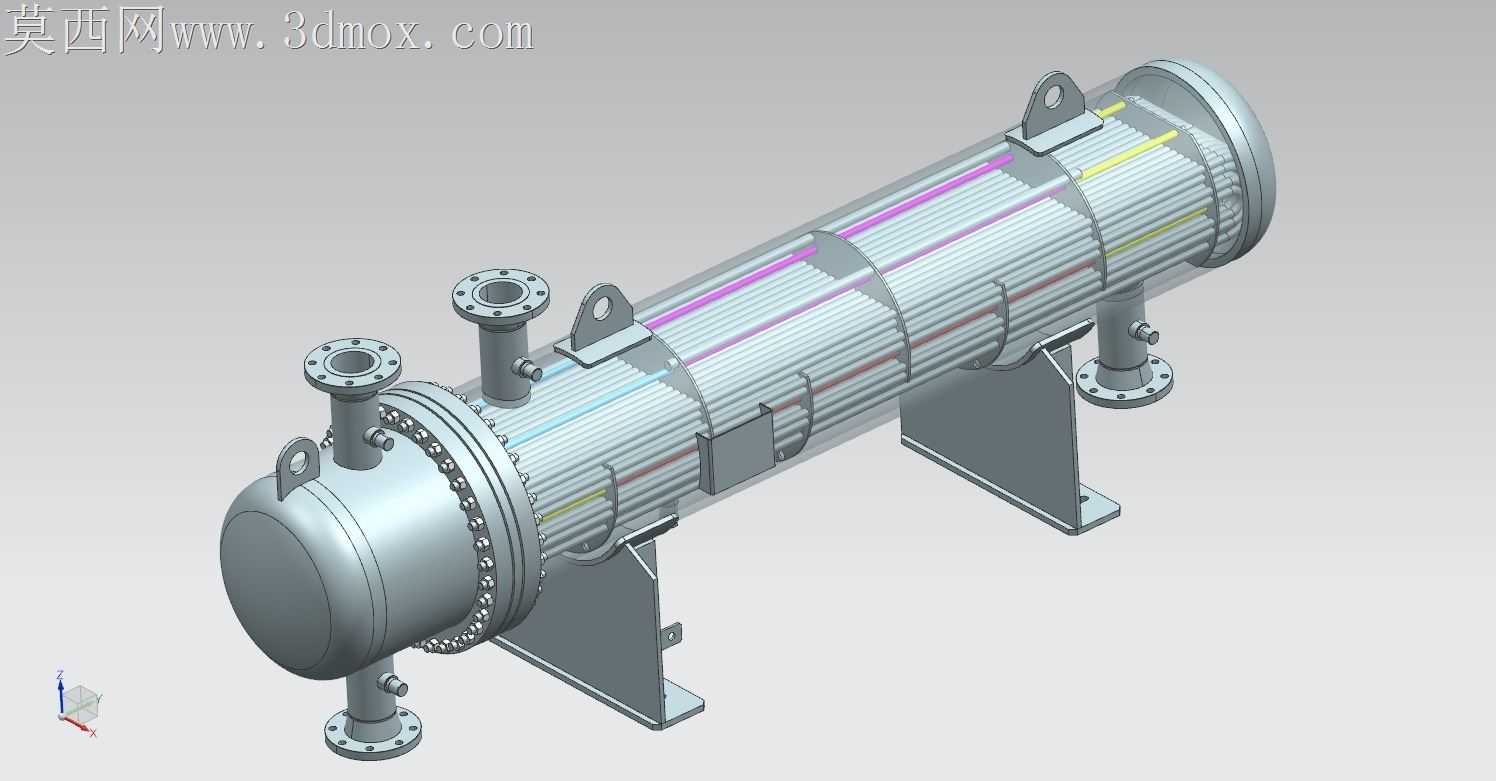

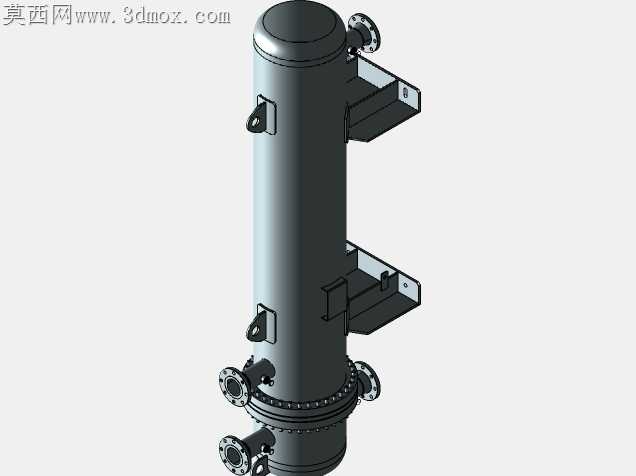

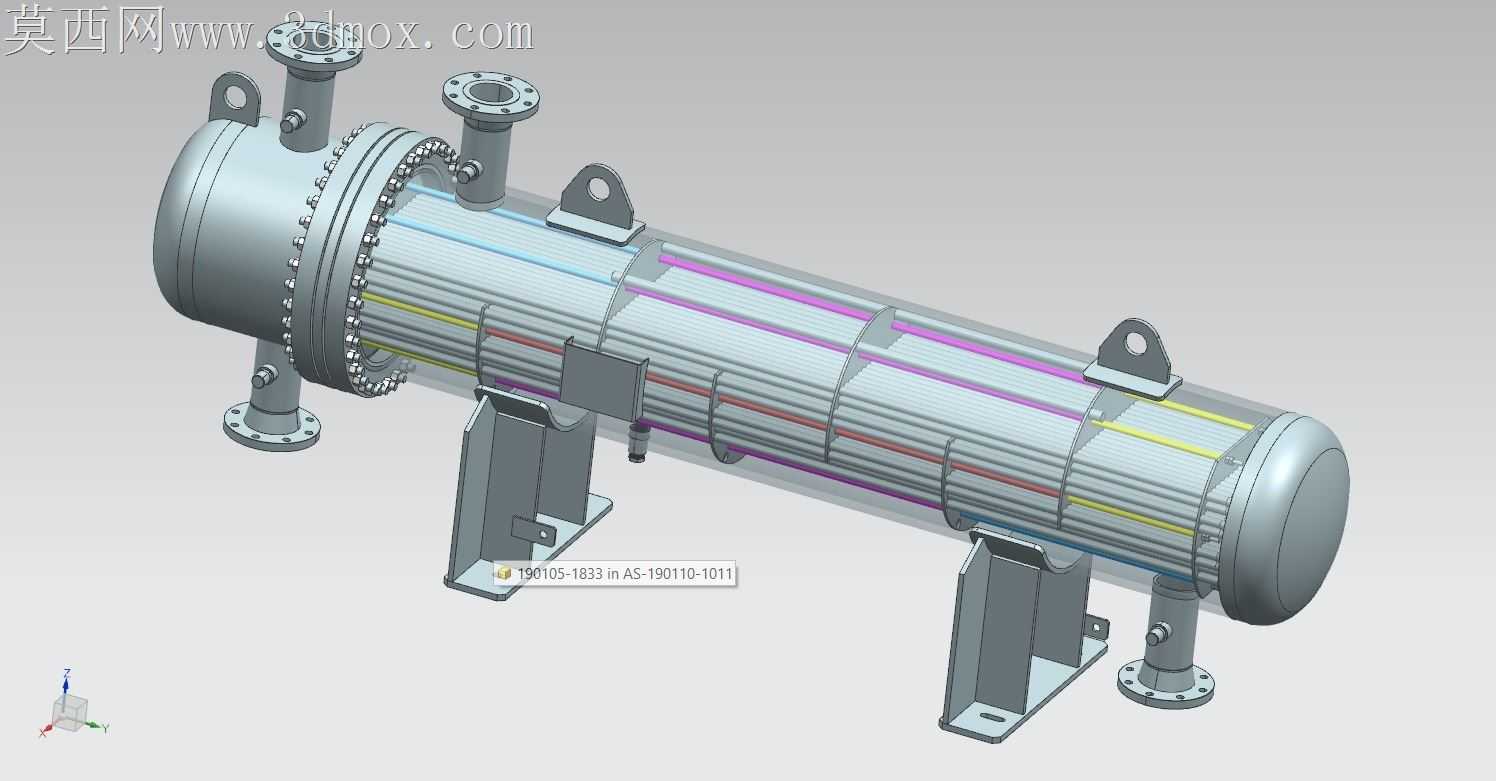

管壳式换热器在现场投用后最常出现的问题，莫过于管板与换热管连接位置的泄漏、鞍式支座与筒体接触处的局部应力集中，还有折流板缺口处流体诱发的管束振动，这些痛点在结构设计阶段就需要通过细节调整规避。鞍座的包角没有直接套用通用120度的默认值，而是结合筒体直径与设备充水总重调整到135度，支座垫板与筒壁的贴合面预留了0.2mm的机加工余量，避免现场组焊时因筒体圆度误差导致垫板悬空，焊后产生附加焊接应力拉裂筒壁。管板与筒体的连接法兰做了加厚处理，螺栓孔的位置度公差控制在0.1mm以内，法兰密封面没有采用突面结构，而是选用了凹凸面密封形式，能在高温高压工况下降低垫片被介质压力吹出的风险，法兰颈部做了圆滑过渡的锥段，避免应力集中在法兰与筒体的焊缝位置。管束部分的折流板采用了不等间距排布，靠近进出口接管的位置折流板间距缩小15%，抵消进出口处流体流速突变带来的冲击，折流板上的管孔与换热管的间隙控制在0.15-0.2mm之间，既保证穿管时的装配顺畅，又避免间隙过大导致流体短路降低换热效率。筒体上的接管全部采用了厚壁管补强结构，没有额外加装补强圈，减少了筒体上的环向焊缝数量，降低焊缝泄漏的概率，接管法兰的密封面与筒体轴线的垂直度公差控制在0.05mm/100mm以内，避免现场配管时法兰错位产生附加外力拉裂接管焊缝。顶部的吊耳位置经过重心核算，刚好位于设备整体重心的正上方，吊装时筒体不会发生倾斜，吊耳与筒体的连接位置加装了加强筋板，筋板的边缘做了倒圆角处理，避免吊装时应力集中撕裂吊耳焊缝。筒体上的排液口、排气口都设置在筒体的最低与最高位置，避免设备停机时内部残留介质产生腐蚀，管箱内部的分程隔板做了密封槽结构，加装垫片后能避免不同程的流体串流，保证换热效率达到设计值。所有外露的连接螺栓都预留了足够的扳手操作空间，不会出现现场安装时扳手无法就位的问题，支座上的地脚螺栓孔采用了长圆孔设计，能补偿设备热胀冷缩产生的位移，避免热应力拉坏地脚螺栓或者混凝土基础。
