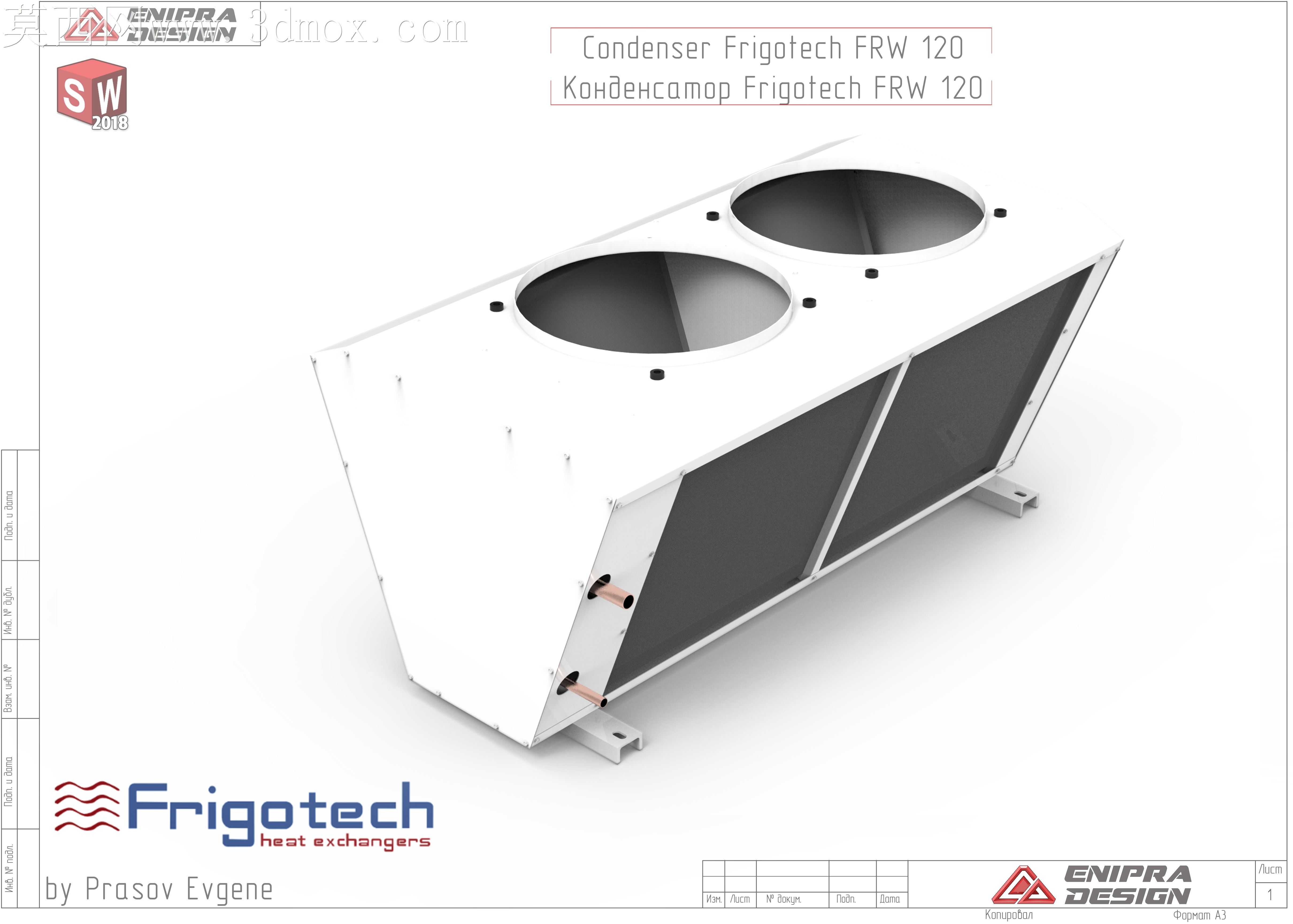

双风机卧式空气冷凝制冷换热设备

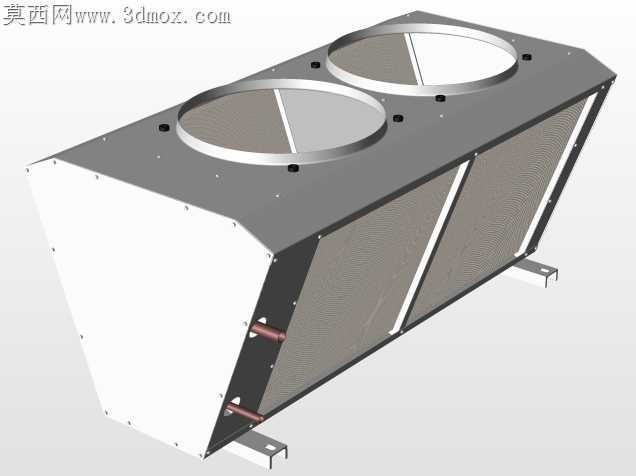

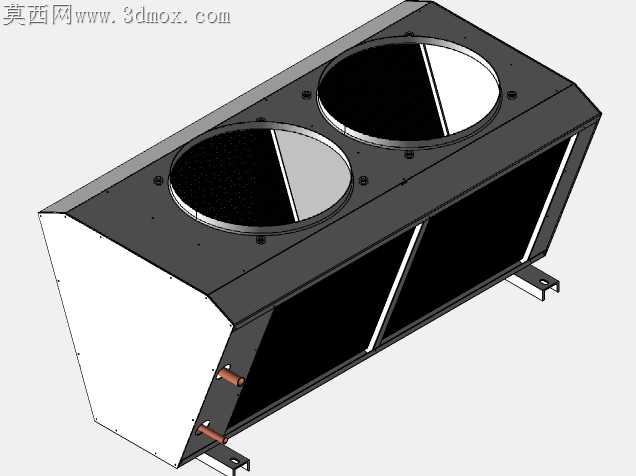

风冷冷凝器在制冷系统落地安装时，最常出现的隐患是风机安装位同轴度偏差带来的长期振动异响，以及翅片组与外壳拼接处的冷桥漏热问题，这套双风机卧式冷凝单元的结构设计，刚好针对这类现场加工装配的痛点做了针对性的细节处理。顶部两个圆形风机安装位的翻边采用一体冲压成型结构，没有额外焊接拼接的接缝，翻边高度预留了3mm的密封胶条嵌装槽，安装风机时不需要额外裁切密封垫，直接嵌装胶条就能保证风机与壳体的密封度，避免冷凝风从安装缝隙旁通流失，同时冲压成型的安装孔位同轴度公差能控制在0.1mm以内，风机运转时的动平衡不会因为安装面倾斜被破坏，能大幅降低长期运行的振动疲劳损耗。斜置的翅片换热芯体安装槽采用壳体折边一体成型的限位结构，不需要额外加装角码固定，芯体推入壳体后，折边刚好卡住芯体的侧边边框，配合底部两个支撑脚的定位凸台，芯体与壳体的装配间隙能稳定控制在0.2mm，既不会因为间隙过大出现运行晃动，也不会因为公差过紧导致现场装配时需要强行敲入损伤翅片。侧面的冷媒管路穿出位做了外翻边的喇叭口结构，管路焊接时不会因为壳体锐边割伤保温层，外翻边的弧度刚好能托住管路焊接处的保温棉，避免长期运行后保温棉下滑出现结露滴水的问题。壳体表面的喷塑层预留了均匀的安装定位点，所有外露的固定螺丝孔都做了沉台处理，螺丝锁紧后不会突出壳体表面，既避免了安装运输过程中螺丝剐蹭保温层，也能减少表面积灰的死角，日常维护清洁时更方便。底部的支撑脚采用折弯一体成型的L型结构，脚面预留了长圆形的安装调节孔，现场固定设备时可以根据基础的预埋螺栓位置微调安装尺寸，不需要重新在支架上打孔，支撑脚与壳体的连接位做了三角加强筋，设备满注冷媒运行时的承重能均匀分散到壳体的主框架上，不会出现长期承重后支撑脚变形倾斜的问题。这类卧式风冷冷凝器多用于小型商用制冷机组的室外安装，结构上的细节处理全部围绕现场装配的容错率、长期运行的可靠性做取舍，没有多余的装饰性结构，每一处折边、开孔、凸台的设计都对应实际安装运维中会遇到的问题，能大幅减少现场安装的二次加工工作量，也能降低后期运维的故障概率。
